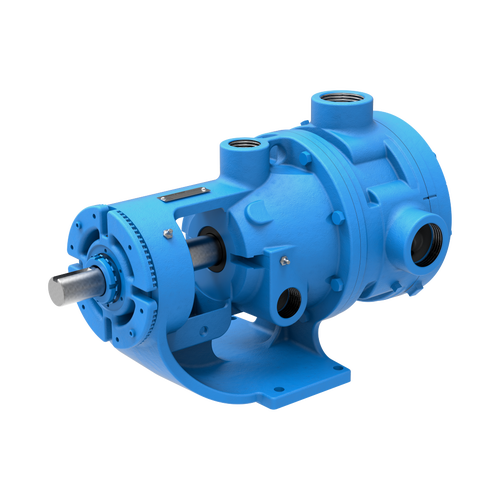

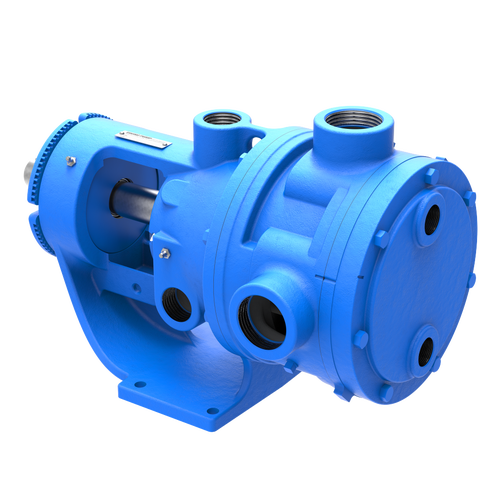

La pompa a ingranaggi interni serie 4224B™ è la soluzione ideale per olio combustibile pesante, cere, soluzioni di gomma e altro ancora grazie alla sua capacità di riscaldarsi rapidamente ed efficacemente utilizzando vapore o olio caldo. È in grado di gestire portate fino a 500 GPM (114 m³/h).
Caratteristiche e Vantaggi
- Robusto e affidabile, ma economico
- Ampia gamma di dimensioni e opzioni disponibili per adattarsi a quasi tutte le applicazioni non corrosive

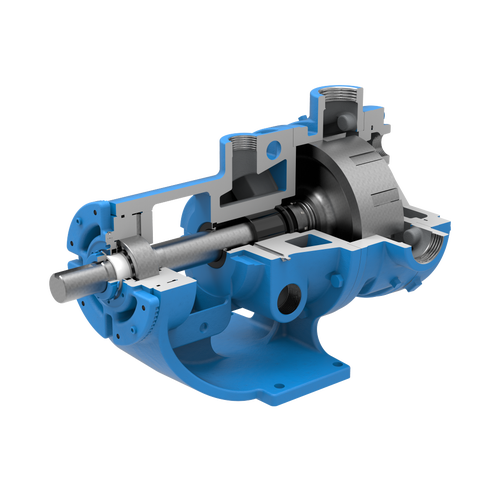

- Le camere di rivestimento integrate nella staffa e nella testa circondano la guarnizione e le parti interne della pompa per un riscaldamento rapido ed efficiente utilizzando vapore o olio caldo
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 250,000 SSU
1 a 55,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-60 a +450 °F
-51 a +230 °C
Opzioni
Attacchi
Trasmissione
Montaggio
Tenuta
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| H4224B | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |
| HL4224B | 1.5 | 30 | 7 | 1750 | 200 | 14 |
| K4224B | 2 | 75 | 18 | 780 | 200 | 14 |
| KK4224B | 2 | 100 | 23 | 780 | 200 | 14 |
| L4224B | 2 | 135 | 31 | 640 | 200 | 14 |
| LQ4224B | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL4224B | 3 | 140 | 32 | 520 | 200 | 14 |
| LS4224B | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4224B | 4 | 300 | 68 | 520 | 200 | 14 |
| QS4224B | 6 | 500 | 114 | 520 | 200 | 14 |
Photos
Videos
Emulsioni di asfalto
Le emulsioni sono asfalti sospesi in una miscela con acqua o altri liquidi. Questo viene fatto per facilitare l'applicazione dell'asfalto. Gli usi possono essere il riempimento di crepe, il rivestimento di strade o l'impermeabilizzazione. Queste emulsioni sono sensibili al taglio e devono essere maneggiate con cura.
Asfalto riempito
Gli asfalti riempiti contengono il particolato utilizzato nelle applicazioni finali dei liquidi. Ne sono un esempio i materiali per tetti e gli impianti di miscelazione a caldo. In genere vengono trattati a temperature elevate per ridurre la viscosità della miscela di asfalto. La pompa necessita di una fonte di calore, come il rivestimento o il calore elettrico, per evitare che il prodotto si solidifichi nella pompa.
Melassa
La melassa è definita come l'acquavite madre sciropposa che rimane dopo che il saccarosio è stato rimosso dal succo di canna per concentrazione. Se è stato rimosso un solo raccolto di cristalli, si parla di prima melassa. Se è stato rimosso il secondo raccolto, il prodotto viene definito Seconda Melassa, e così via. Quando non è più possibile estrarre zucchero di canna, si parla di Melassa finale o Melassa nera.
-
REPAIR RESOURCES
-
DRAWINGS
H-HL with Relief Valve - 1.5" NPT RH PDF
STEP
K-KK with Plain Head - 2" NPT RH/LH PDF
STEP
K-KK with Plain Head - 3" Class 125 ANSI RH PDF
STEP
K-KK with Relief Valve - 2" NPT RH PDF
STEP
L with Jacketed Relief Valve - 3" Class 125 ANSI RH PDF
STEP
L with Plain Head - 2" NPT RH/LH PDF
STEP
L with Relief Valve - 2" NPT RH/LH PDF
STEP
L with Relief Valve - 3" Class 125 ANSI RH PDF
LL with Jacketed Relief Valve - 3" Class 125 ANSI RH/LH PDF
STEP
LL with Plain Head - 3" Class 125 ANSI RH/LH PDF
STEP
LL with Relief Valve - 3" Class 125 ANSI RH/LH PDF
STEP
LQ with Plain Head - 2.5" Class 125 ANSI RH/LH PDF
STEP
LQ with Relief Valve - 2.5" Class 125 ANSI RH/LH PDF
STEP
LS with Plain Head - 3" Class 125 ANSI RH/LH PDF
STEP
LS with Relief Valve - 3" Class 125 ANSI RH/LH PDF
STEP
Q with Jacketed Head - 4" Class 125 ANSI RH/LH PDF
STEP
Q with Jacketed Relief Valve - 4" Class 125 ANSI RH PDF
STEP
Q with Relief Valve - 4" Class 125 ANSI RH/LH PDF
STEP
QS with Jacketed Head - 6" Class 125 ANSI Opposite PDF
STEP
QS with Jacketed Relief Valve - 6" Class 125 ANSI Opposite PDF
STEP
QS with Relief Valve - 6" Class 125 ANSI Opposite PDF
STEP
