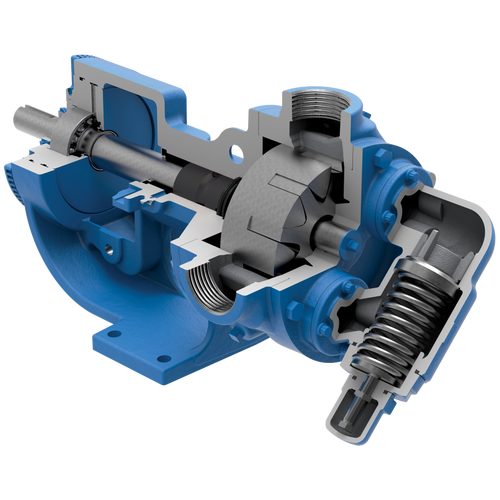

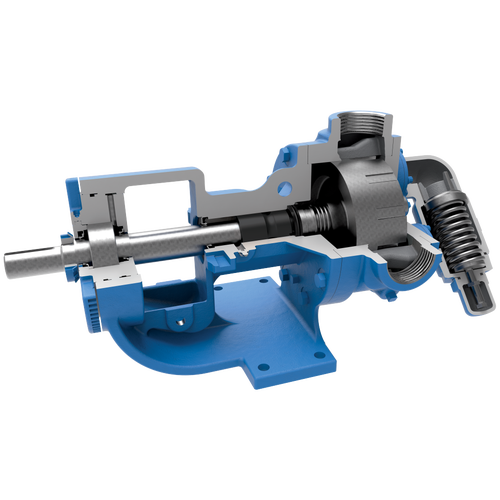

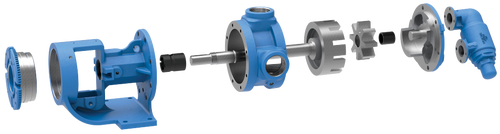

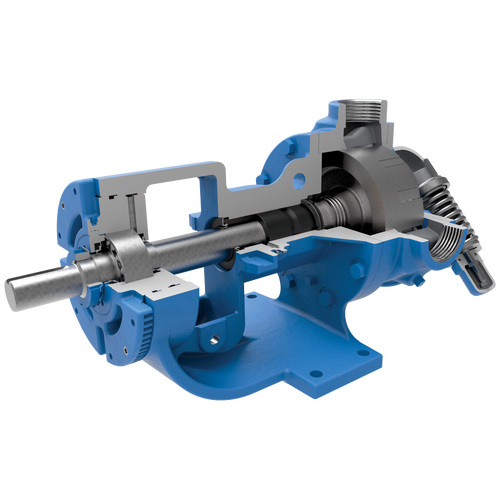

La pompa a ingranaggi interni serie 4124B™ è la soluzione perfetta per vernici e inchiostri, polimeri, resine e altro ancora grazie all'ampia gamma di modelli disponibili e alle altre opzioni. Può gestire portate fino a 500 GPM (114 m³/h).
Caratteristiche e Vantaggi
- Robusto e affidabile, ma economico
- Ampia gamma di dimensioni e opzioni disponibili per adattarsi a quasi tutte le applicazioni non corrosive
- Gioco minimo per un'elevata efficienza e un'eccellente capacità di adescamento
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 250,000 SSU
1 a 55,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-60 a +450 °F
-50 a +230 °C
Opzioni
Attacchi
Angolo destro (90°) (corpo girevole), G-AK, K-Q
Opposti (180°), QS
NPT
Flangiati (ASME/ANSI)
Trasmissione
R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito
D Trasmissione a montaggio diretto, H-AK
V Drive | Azionamento con cinghia trapezoidale
Montaggio
Montaggio su piedini
Tenuta
Tenuta dietro al rotore
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| G4124B | 1 | 8 | 1.8 | 1750 | 200 | 14 |

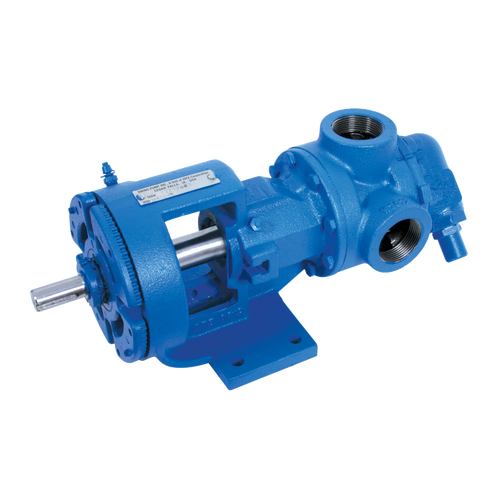

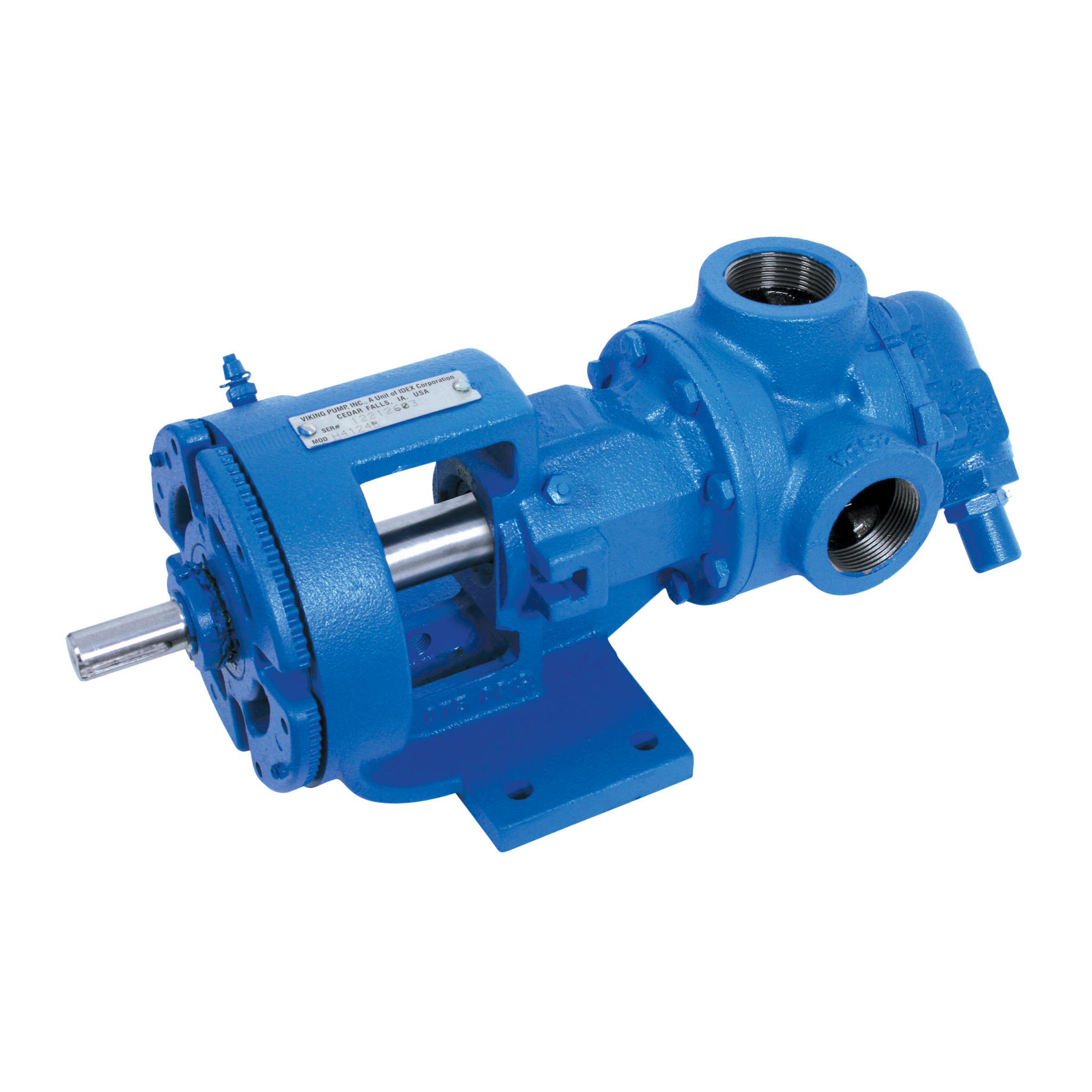

| H4124B | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |
| HL4124B | 1.5 | 30 | 7 | 1750 | 200 | 14 |
| AK4124B | 2 | 67 | 15 | 1450 | 200 | 14 |

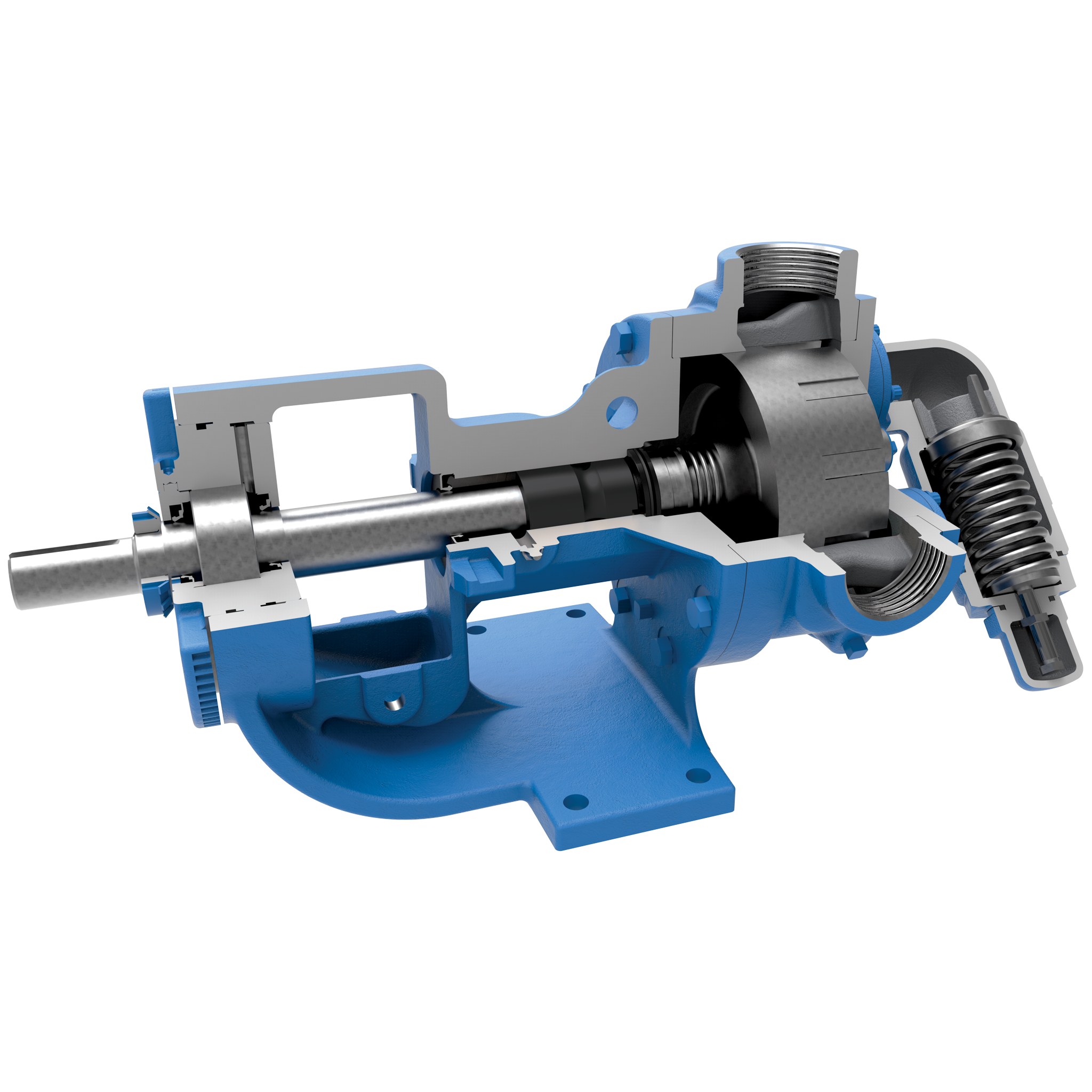

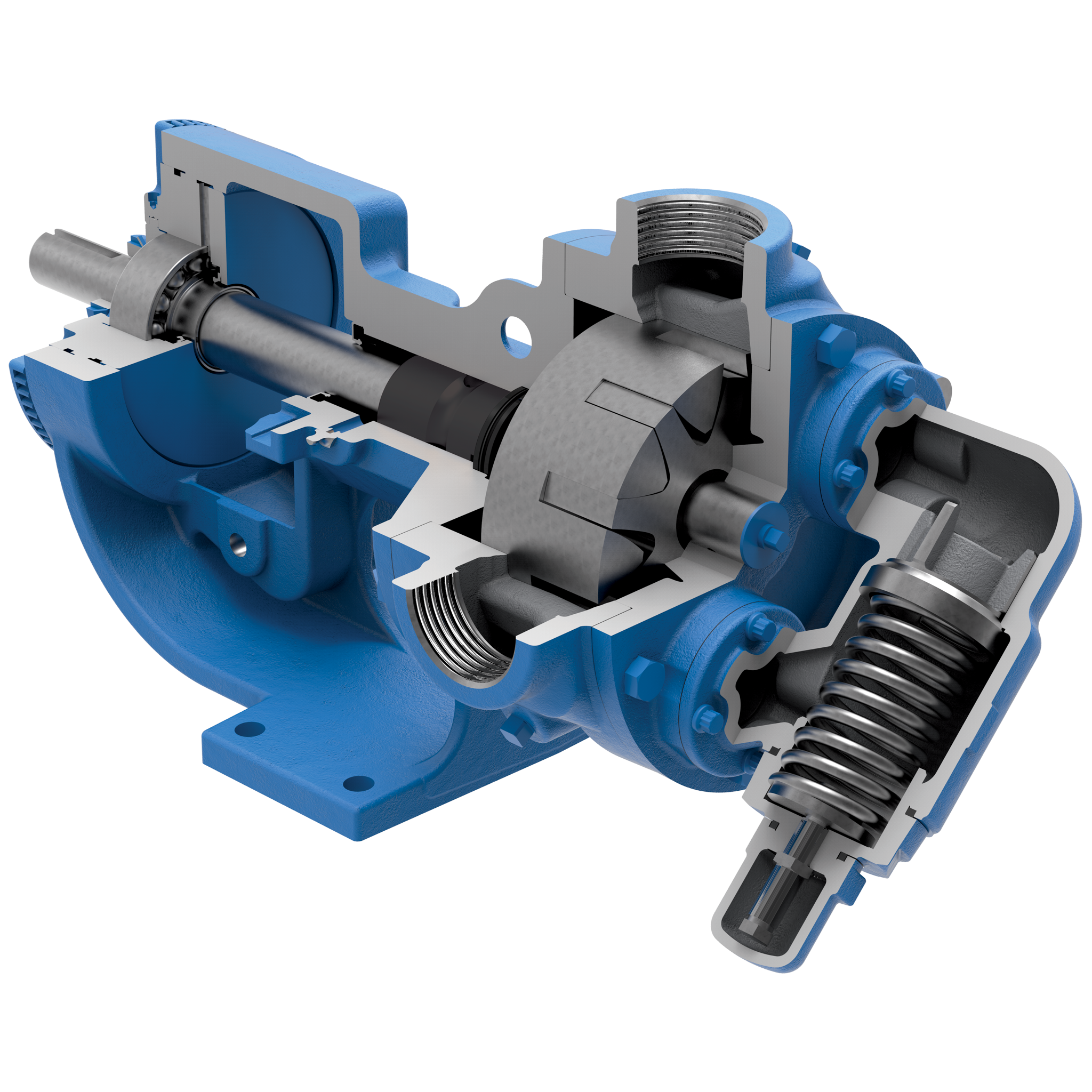

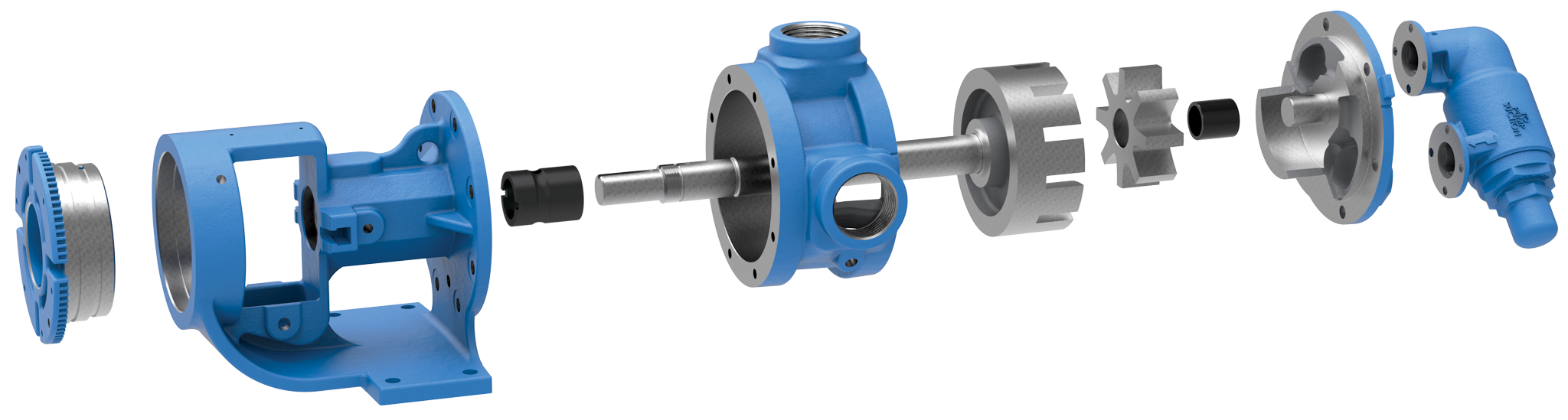

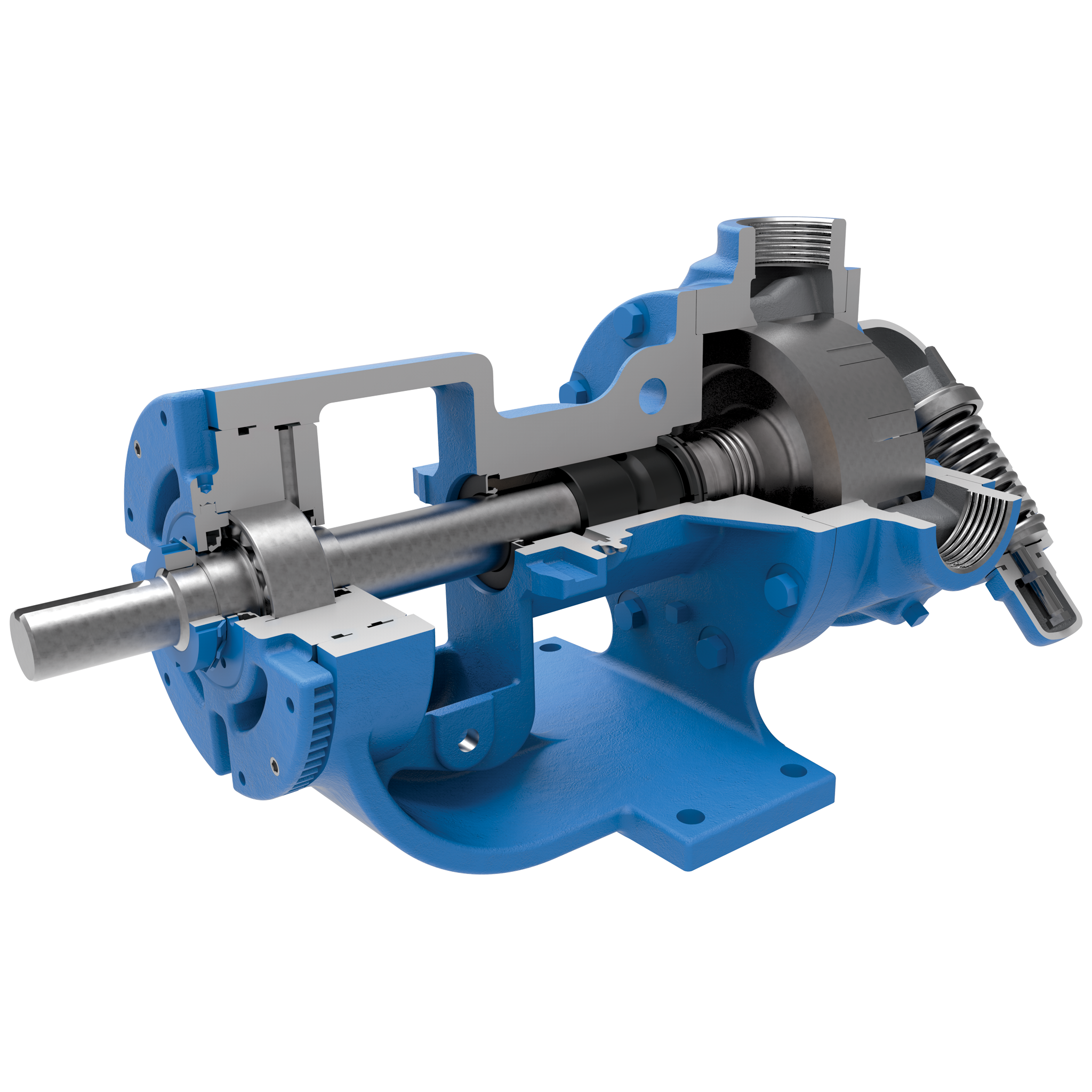

| K4124B | 2 | 75 | 18 | 780 | 200 | 14 |

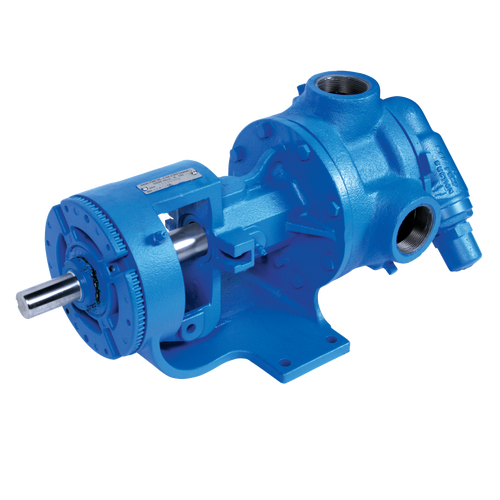

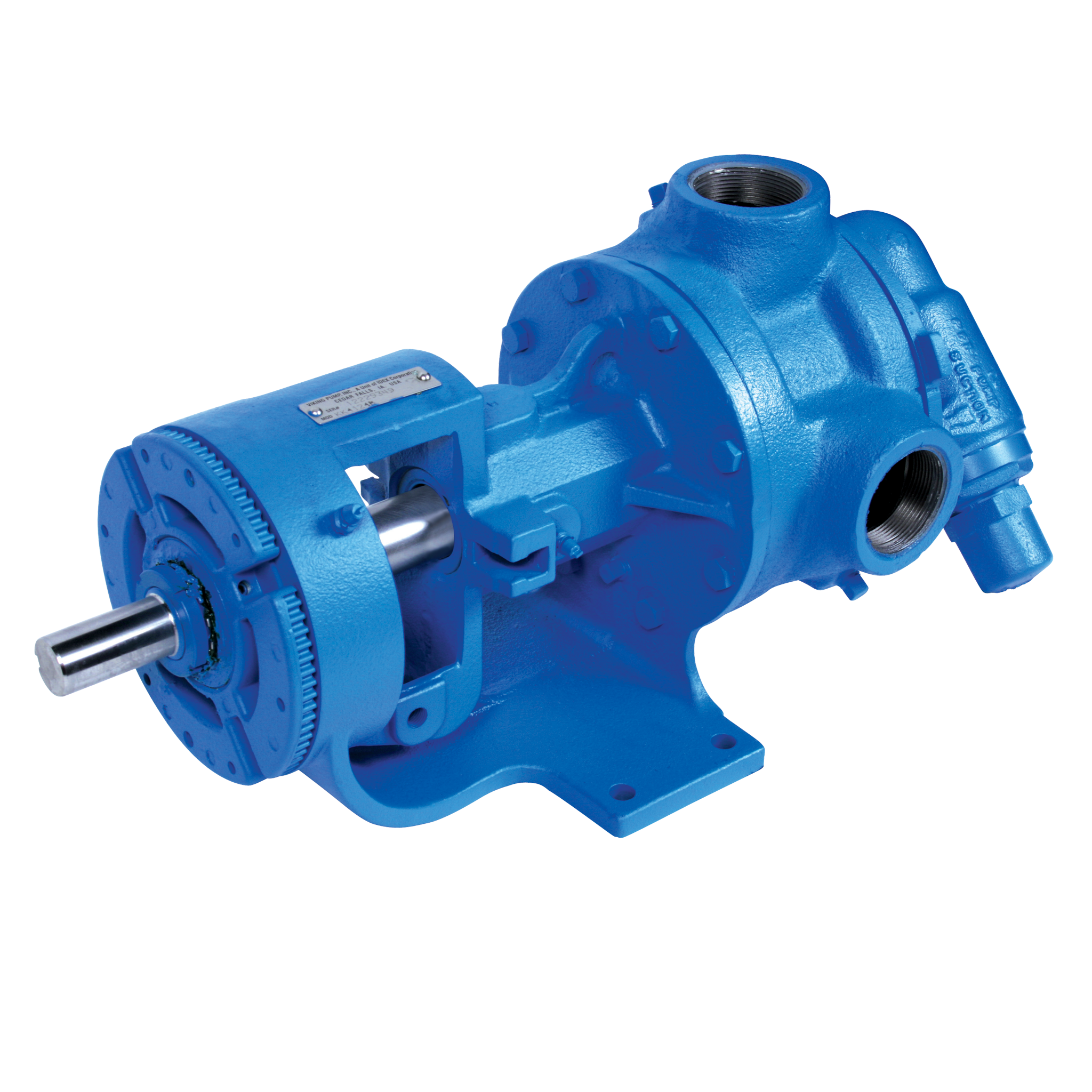

| KK4124B | 2 | 100 | 23 | 780 | 200 | 14 |
| L4124B | 2 | 135 | 31 | 640 | 200 | 14 |

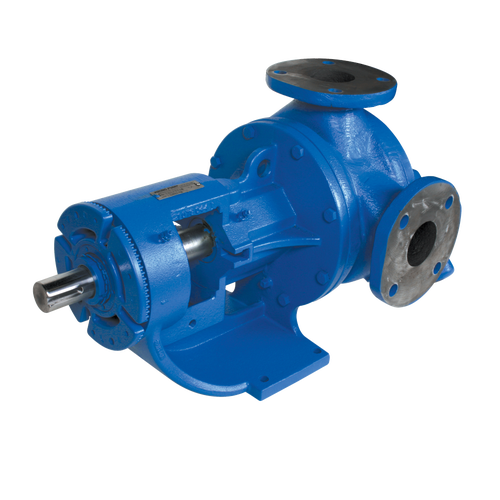

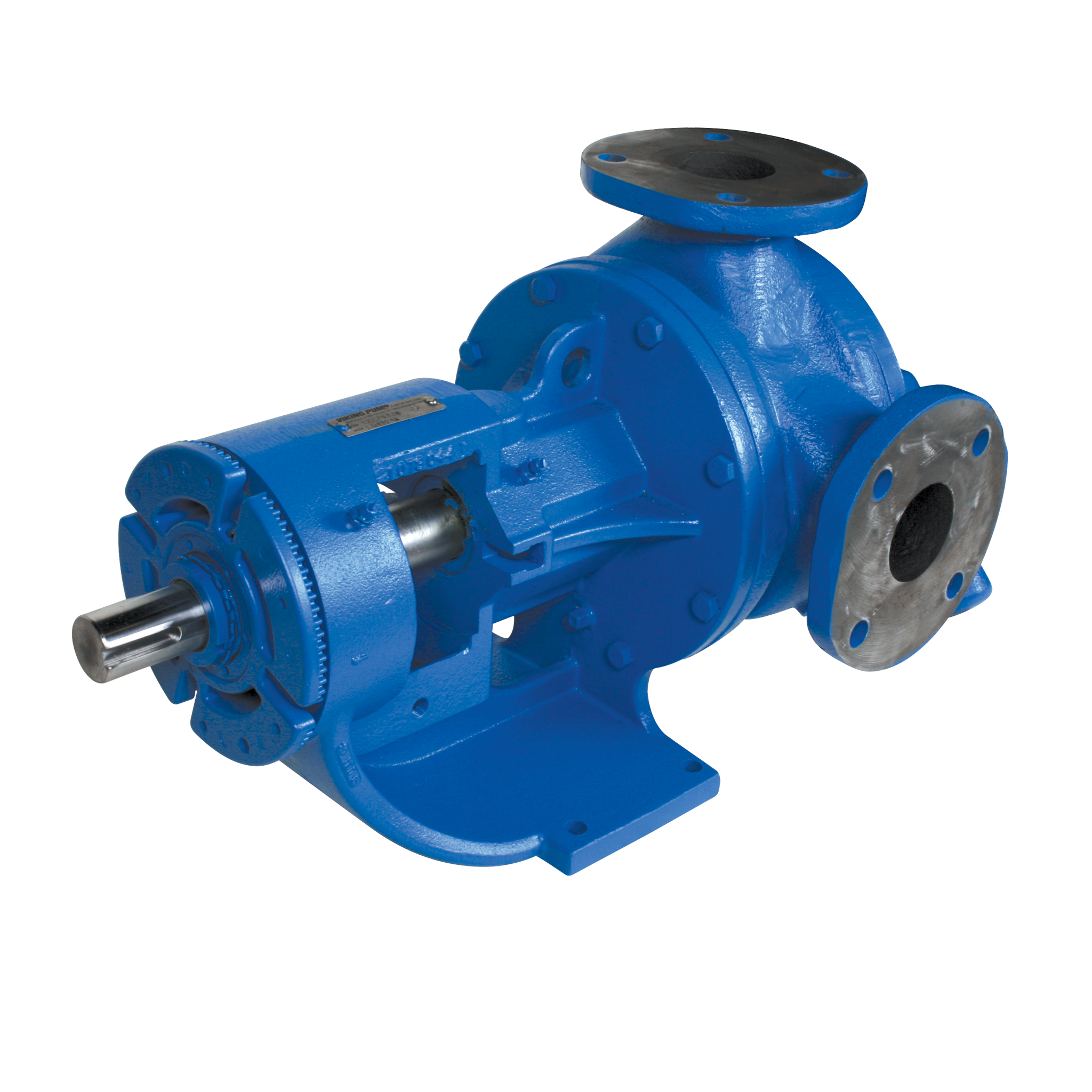

| LQ4124B | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL4124B | 3 | 140 | 32 | 520 | 200 | 14 |
| LS4124B | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4124B | 4 | 300 | 68 | 520 | 200 | 14 |

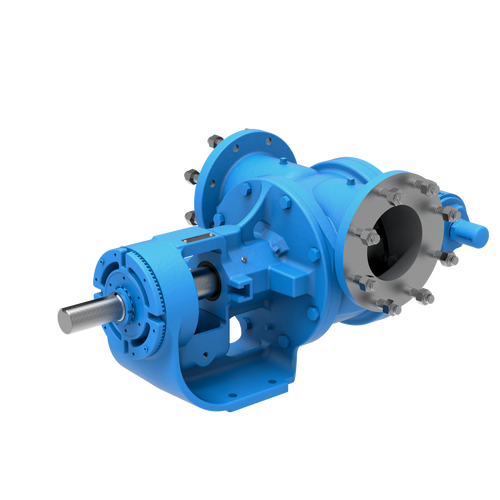

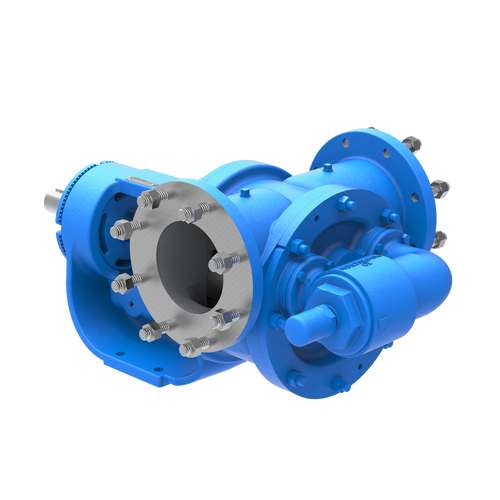

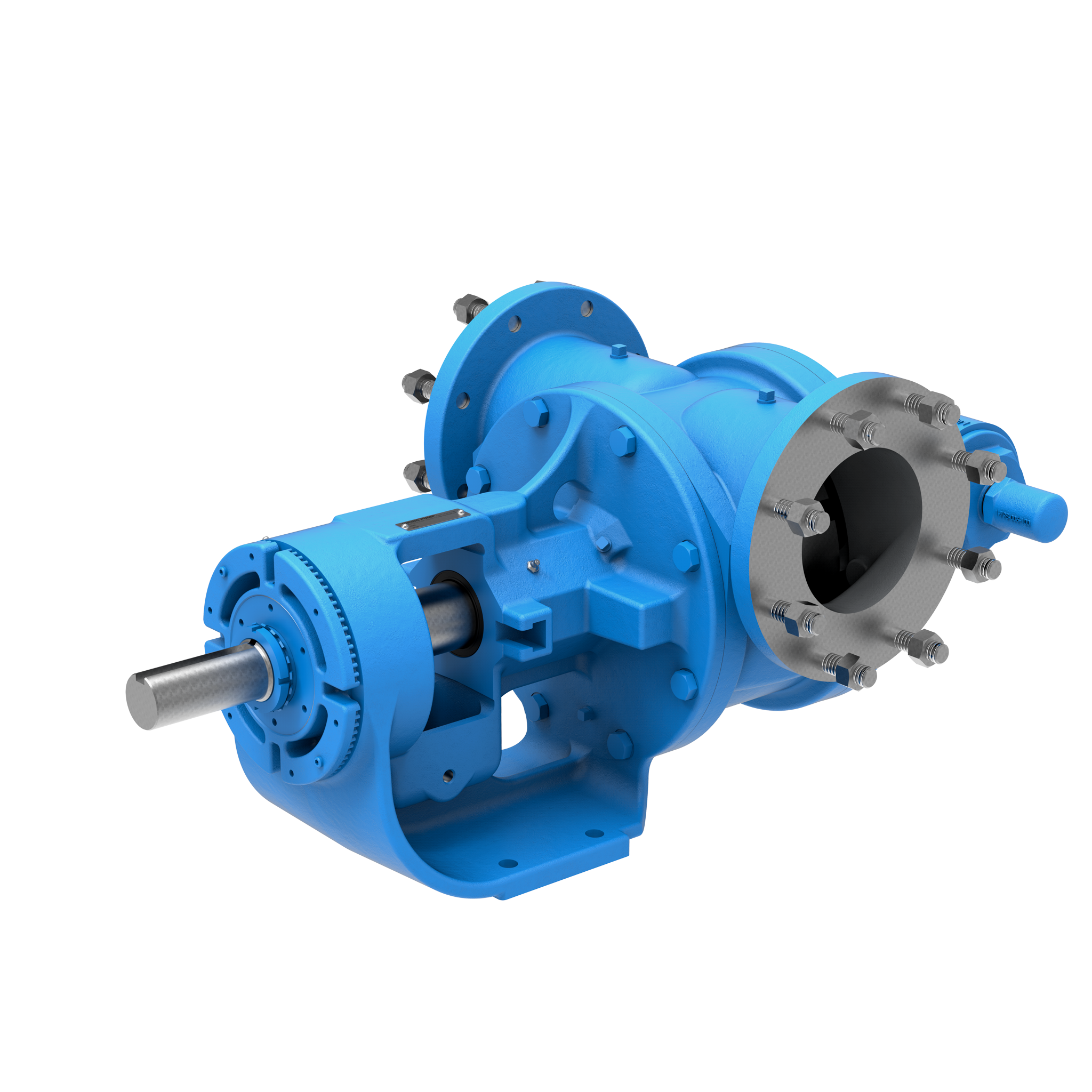

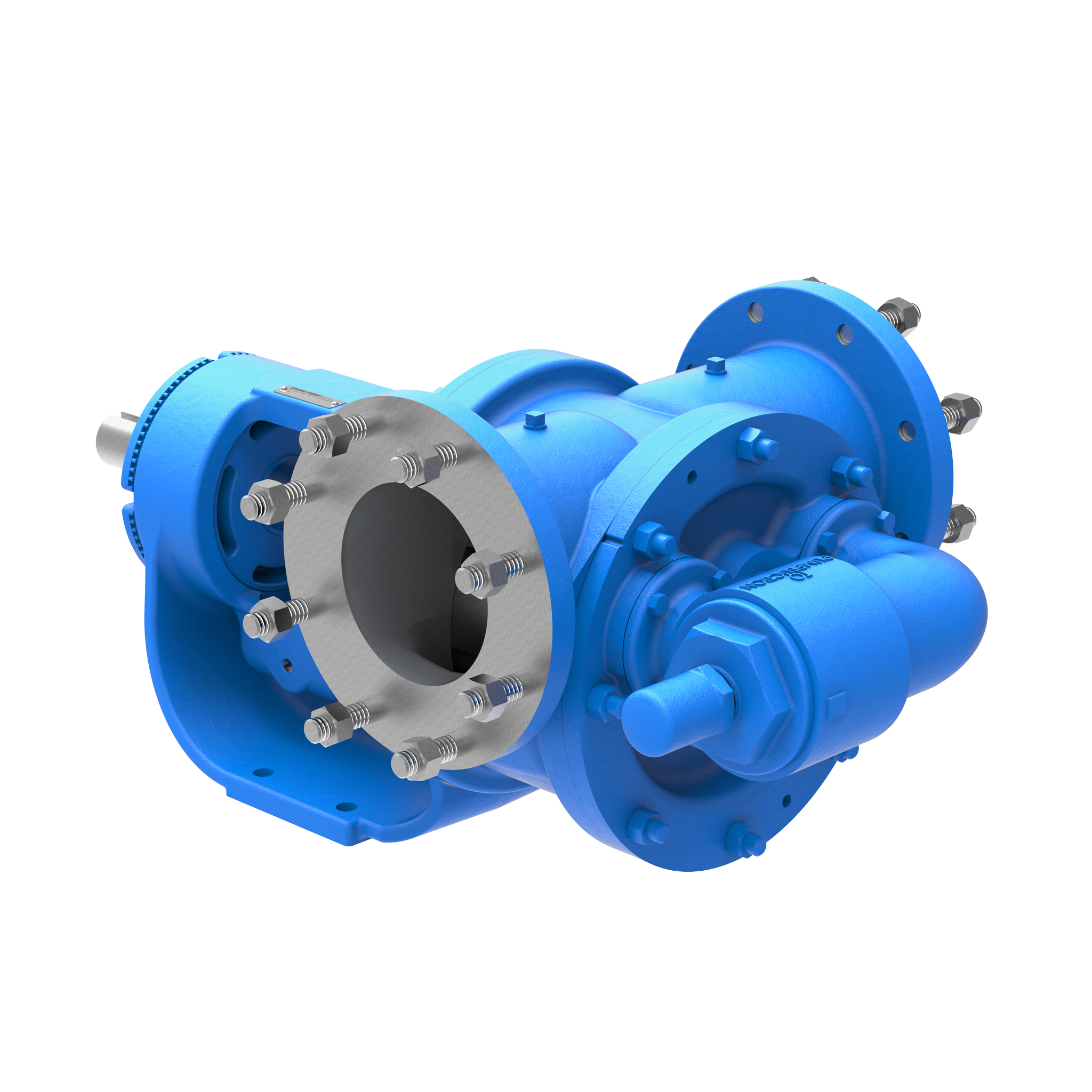

| QS4124B | 6 | 500 | 114 | 520 | 200 | 14 |
