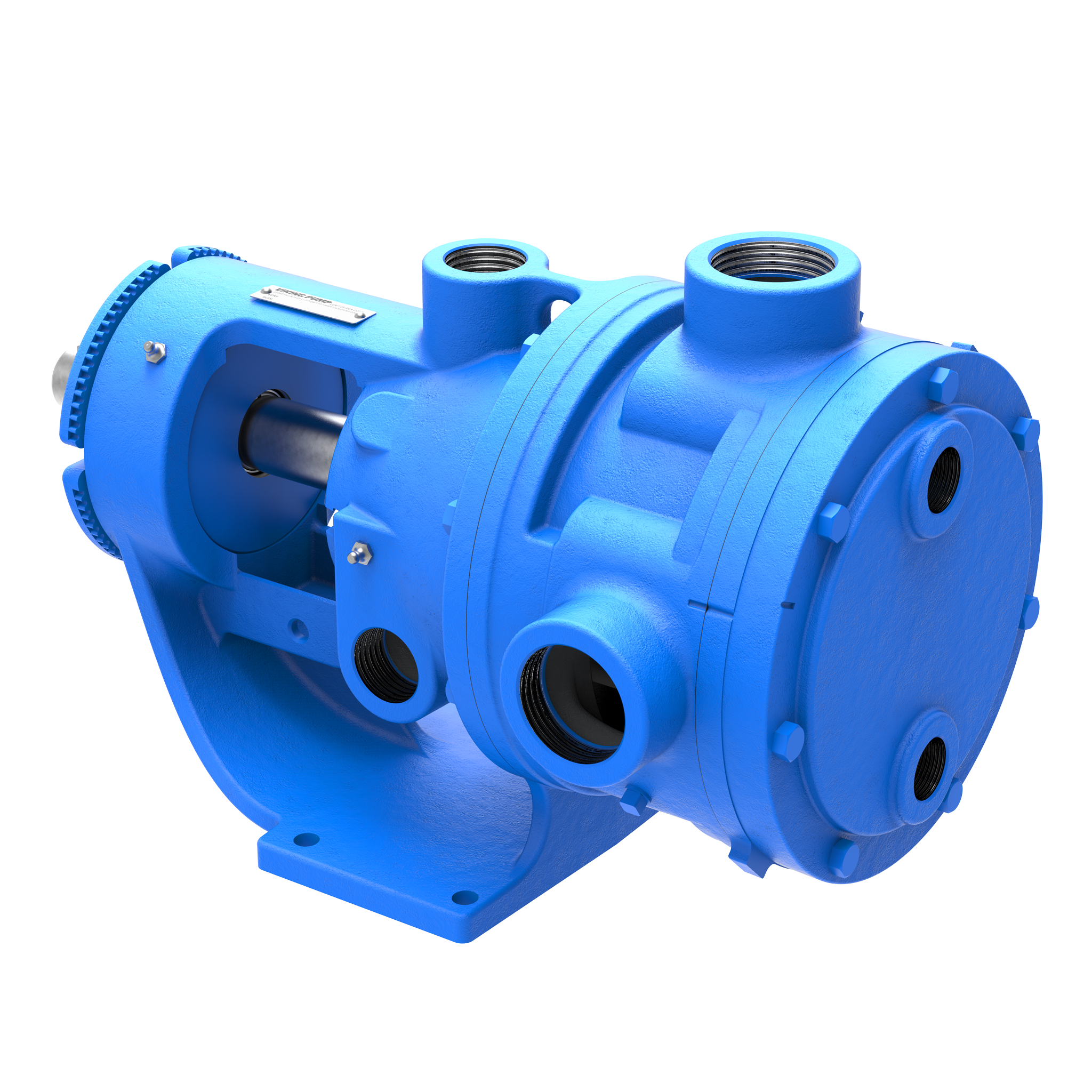

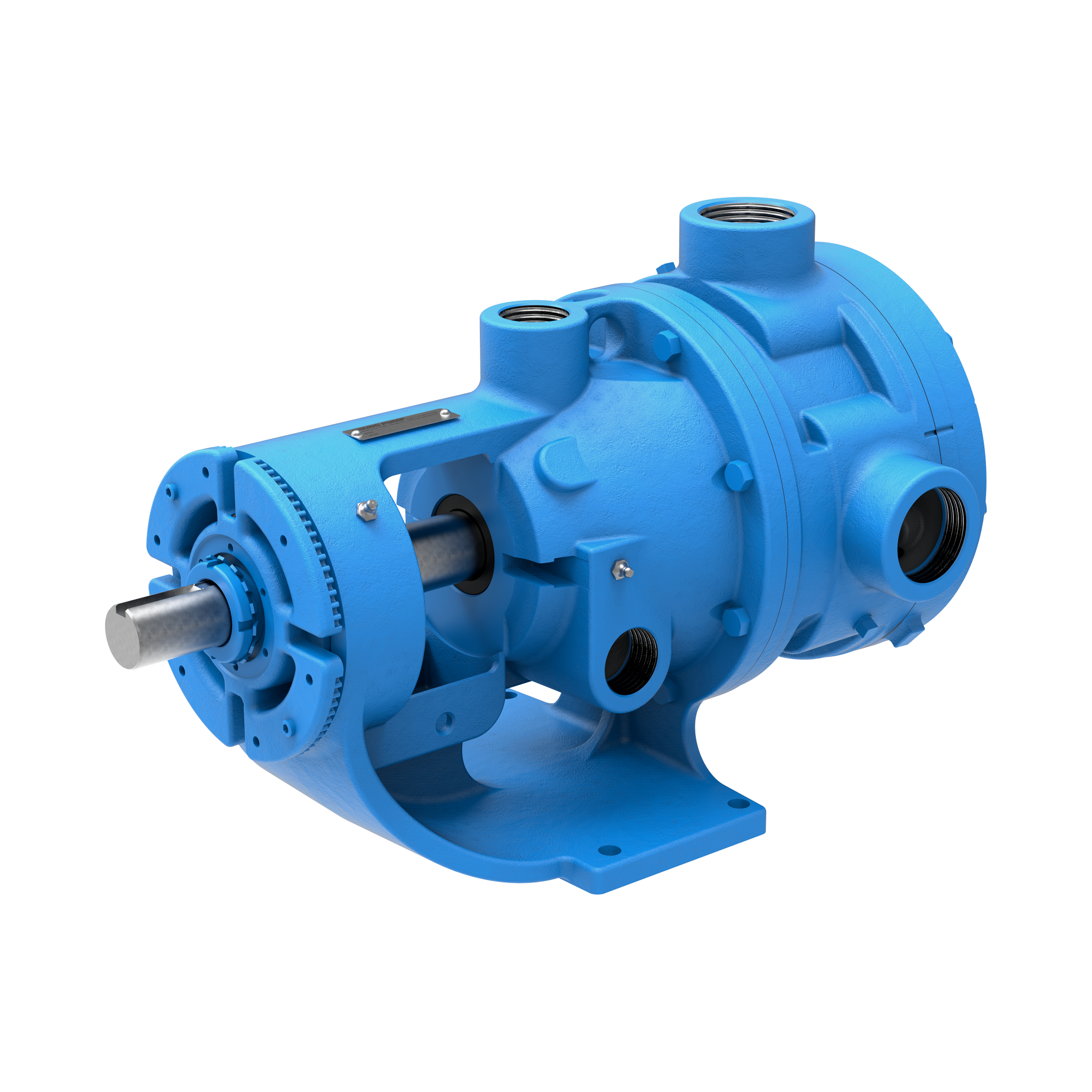

La pompe à engrenages internes de la 4224B Series™ est la solution idéale pour le fuel lourd, les cires, les solutions de caoutchouc et autres, grce à sa capacité à chauffer rapidement et efficacement en utilisant de la vapeur ou de l'huile chaude. Elle peut traiter des débits allant jusqu'à 500 GPM (114 m³/h).
Caractéristiques et Avantages
- Robuste et fiable, mais aussi économique
- La plus large gamme de tailles et d'options disponibles permet de répondre à presque toutes les applications non corrosives

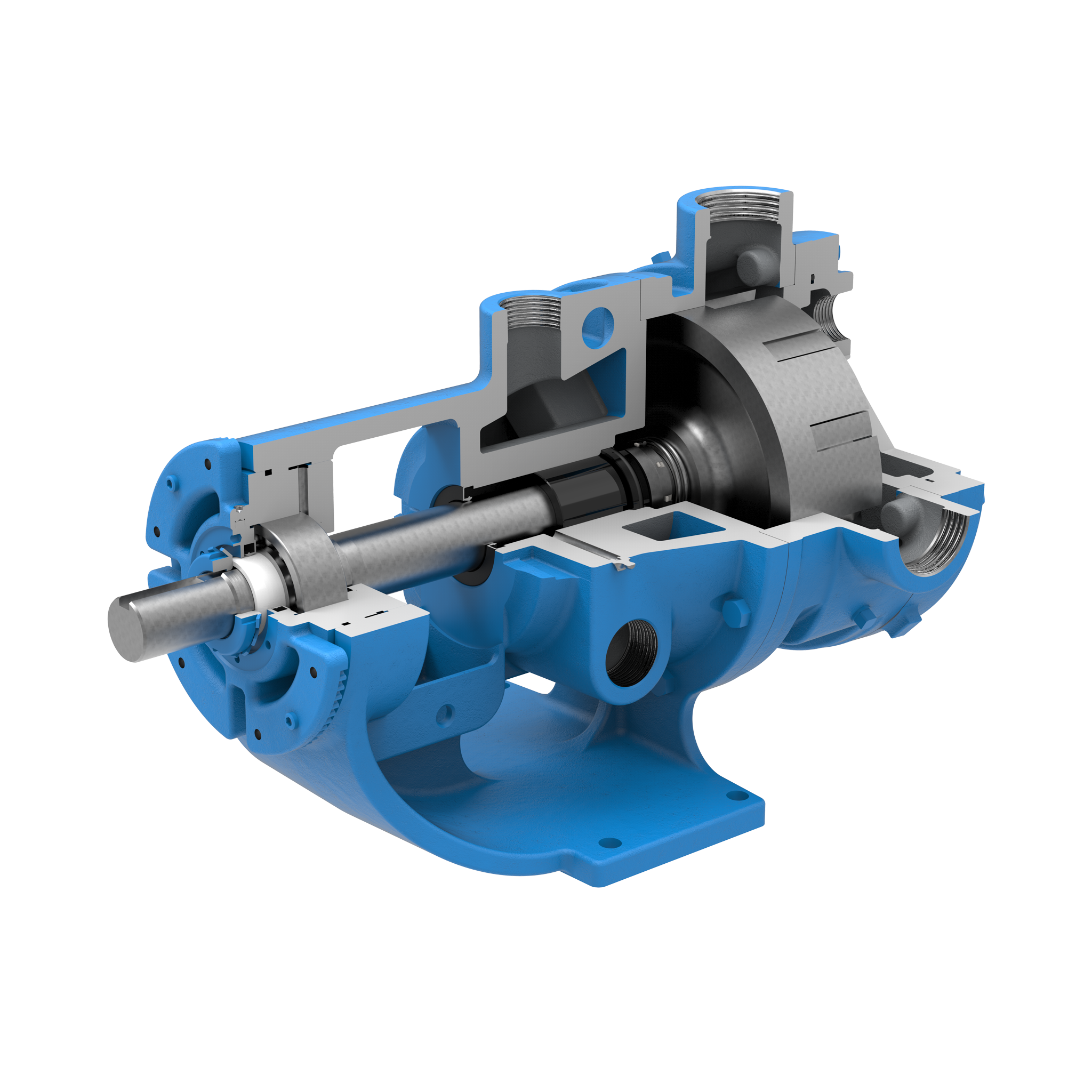

- Les chambres de l'enveloppe intégrée dans le support et la tête entourent le joint et les pièces internes de la pompe pour un amortissement rapide ; un chauffage efficace à la vapeur ou à l'huile chaude
Capacité
jusqu'à 500 GPM
à 114 m³/h
Viscosité
28 à 250.000 SSU
1 à 55 000 cSt
Pression
jusqu'à 200 PSI
à 14 Bar
Température
de -60 à +450 °F
de -51 à +230 °C
Options
Raccords

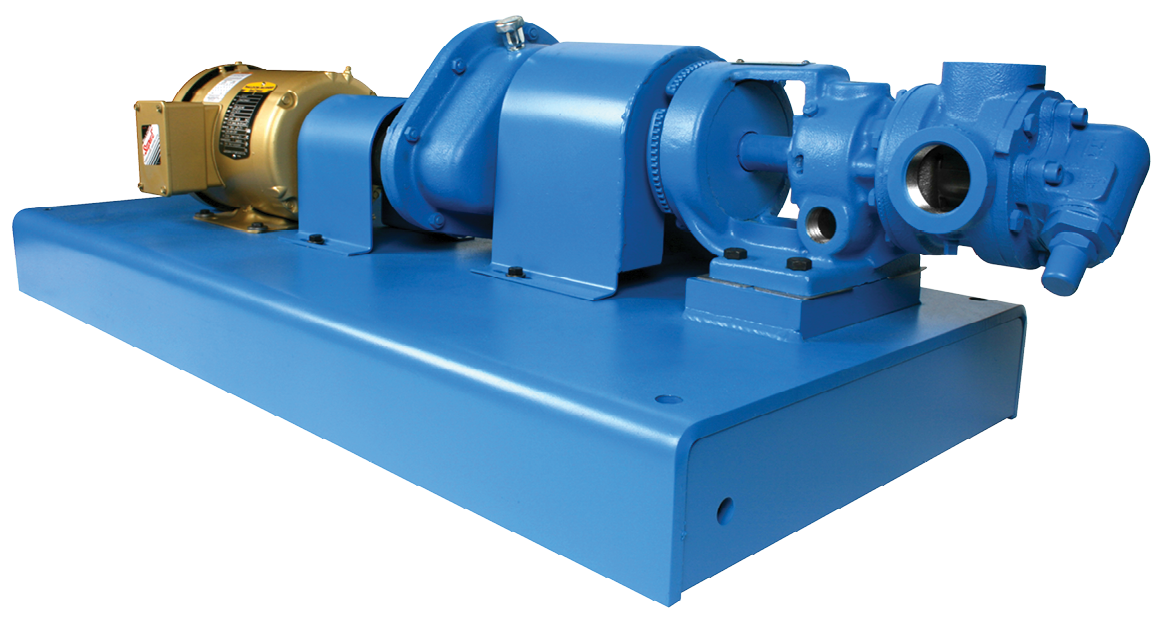

Entraînements
Montage
Étanchéité
Spécifications
| Modèle | Taille de l'orifice standard | Capacité nominale de la pompe (GPM) | Capacité nominale de la pompe (m3/h) | RPM maximale | Pression maximale PSI | Pression maximale BAR |
|---|---|---|---|---|---|---|
| H4224B | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |
| HL4224B | 1.5 | 30 | 7 | 1750 | 200 | 14 |
| K4224B | 2 | 75 | 18 | 780 | 200 | 14 |
| KK4224B | 2 | 100 | 23 | 780 | 200 | 14 |
| L4224B | 2 | 135 | 31 | 640 | 200 | 14 |
| LQ4224B | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL4224B | 3 | 140 | 32 | 520 | 200 | 14 |
| LS4224B | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4224B | 4 | 300 | 68 | 520 | 200 | 14 |
| QS4224B | 6 | 500 | 114 | 520 | 200 | 14 |
Photos
Videos
Cemento Asfaltato
L'asphalte propre ne contient aucun agent de remplissage et est un liquide à base d'huile. Il est principalement utilisé pour le pavage des routes, les liquides d’imperméabilisation et les peintures. Ils sont généralement traités à haute température pour réduire la viscosité de l'asphalte. La pompe a besoin d'une source de chaleur, telle qu'une gaine ou un chauffage électrique, pour empêcher le produit de se solidifier dans la pompe.
Émulsions d'asphalte
Les émulsions sont des bitumes en suspension dans un mélange avec de l'eau ou d'autres liquides. Cela permet de faciliter l'application de l'asphalte. Elles peuvent être utilisées pour le colmatage de fissures, le revêtement de chaussées ou l'imperméabilisation. Ces émulsions sont sensibles au cisaillement et doivent être manipulées avec précaution.
Asphalte remplie
Les asphaltes chargés contiennent des particules utilisées dans les applications finales des liquides. Les matériaux de couverture et les centrales d'enrobage à chaud en sont des exemples. Ils sont généralement manipulés à des températures élevées pour réduire la viscosité du mélange d'asphalte. La pompe a besoin d'une source de chaleur, comme une enveloppe ou un chauffage électrique, pour éviter que le produit ne se solidifie dans la pompe.
Mélasse
