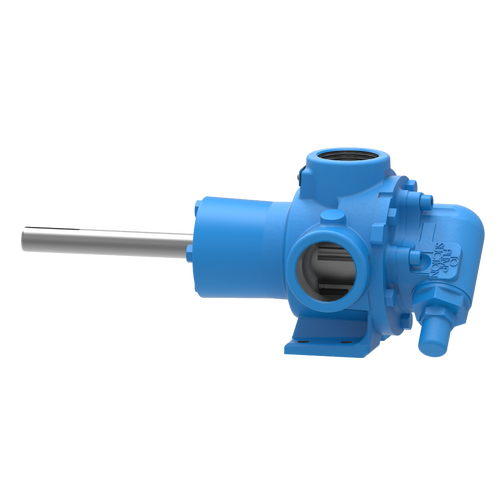

The 32 Series™ internal gear pump is the ideal solution for light, medium and intermittent service handling of a variety of liquids like lube oil and fuel oil. It can handle up to 450 GPM (102 m³/h).
Features & Benefits
- Relief valve on casing or head
- Steam jacketed head
- Upright, opposite & right angle ports
- Packing seal
Capacity
0 to 450 GPM
0 to 102 m³/h
Viscosity
31 to 250,000 SSU
1 to 55,000 cSt
Pressure
to 250 PSI
to 17 Bar
Temperature
-60 to +450 °F
-50 to +230 °C
Options
Porting
Opposite (180°)
Right Angle (90°)
Flanged
NPT
Drives

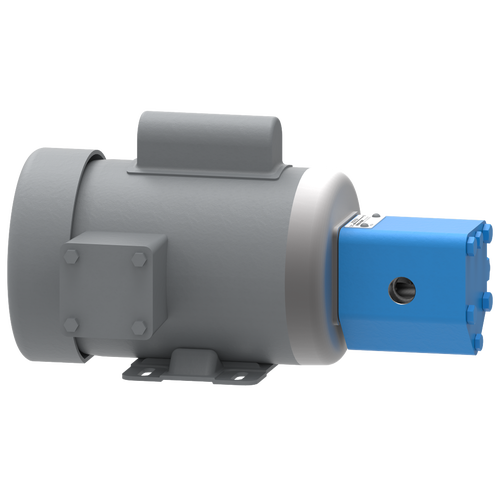

D Direct-Mounted Drive
B Bracket Mounted Drive
R Offset Gear Reducer Drive
V Drive | V-Belt Drive
Mounting
Foot Mount
Sealing
Packing
Specifications
| Model | Standard Port Size (inches) | Nominal Pump Rating (GPM) | Nominal Pump Rating (m3/h) | Maximum RPM | Maximum Pressure (PSI) | Maximum Pressure (BAR) |
|---|---|---|---|---|---|---|

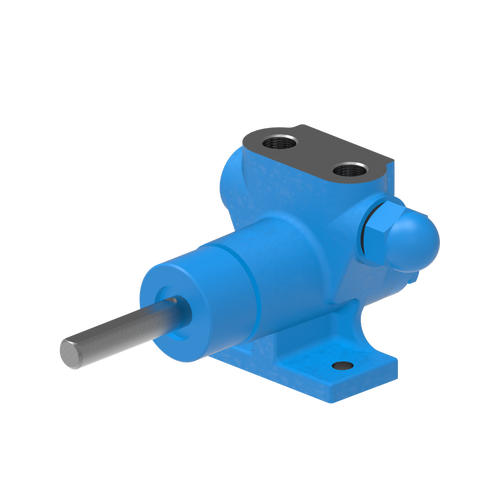

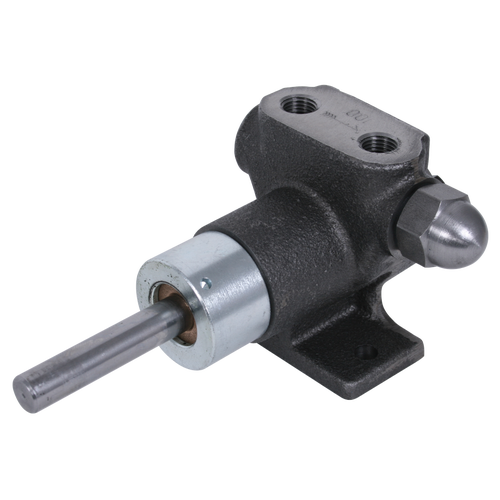

| C32 | 0.25 in. | 0.5 GPM | 0.11 m³/h | 1800 RPM | 750 PSI | 50 BAR |
| F32 | 0.5 in. | 1.5 GPM | 0.34 m³/h | 1800 RPM | 750 PSI | 50 BAR |

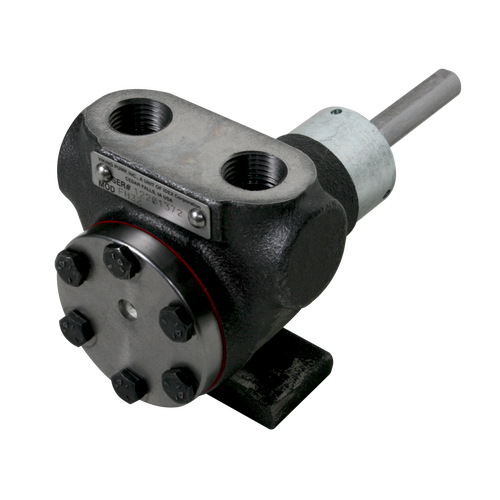

| FH32 | 0.5 in. | 3 GPM | 0.68 m³/h | 1800 RPM | 750 PSI | 50 BAR |

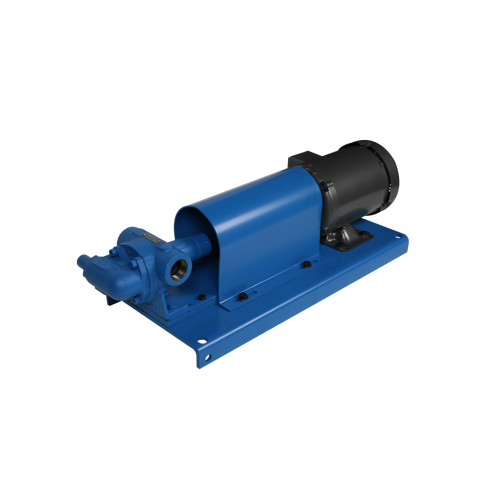

| G32 | 1 in. | 5 GPM | 1.1 m³/h | 1200 RPM | 400 PSI | 28 BAR |
| H32 | 1 in. | 10 GPM | 2.3 m³/h | 1200 RPM | 400 PSI | 28 BAR |

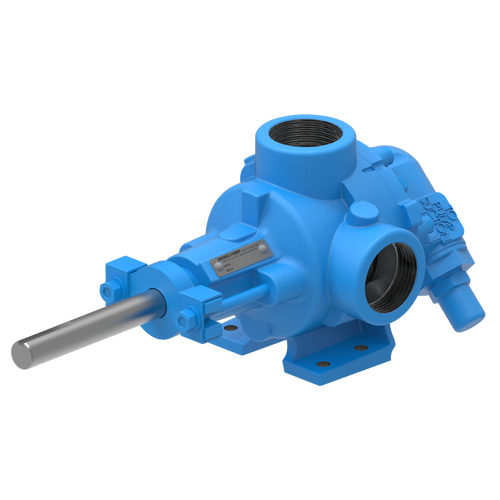

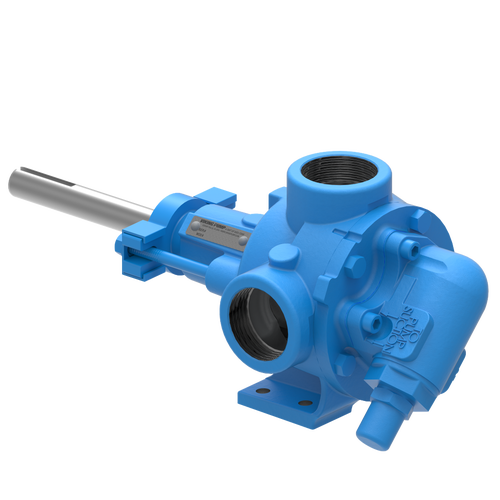

| HL32 | 1.5 in. | 20 GPM | 4.5 m³/h | 1200 RPM | 400 PSI | 28 BAR |
| K32 | 1.5 in. | 35 GPM | 8 m³/h | 420 RPM | 400 PSI | 28 BAR |

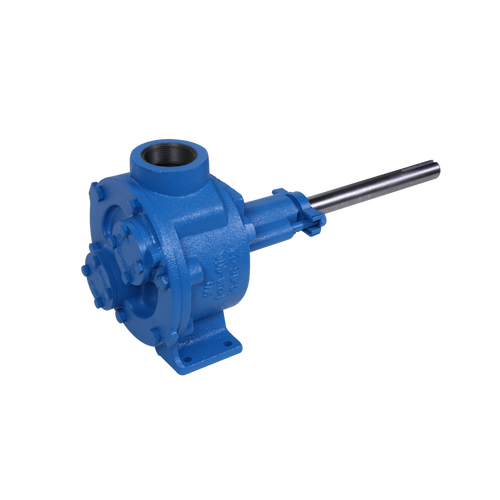

| KK32 | 2 in. | 50 GPM | 11 m³/h | 420 RPM | 400 PSI | 28 BAR |
| L32 | 2 in. | 90 GPM | 20 m³/h | 420 RPM | 400 PSI | 28 BAR |
| LL32 | 3 in. | 140 GPM | 32 m³/h | 520 RPM | 400 PSI | 28 BAR |
| LQ32 | 2.5 in. | 90 GPM | 20 m³/h | 420 RPM | 400 PSI | 28 BAR |
| M32 | 4 in. | 280 GPM | 63 m³/h | 280 RPM | 400 PSI | 28 BAR |
| N32 | 5 in. | 450 GPM | 102 m³/h | 280 RPM | 400 PSI | 28 BAR |

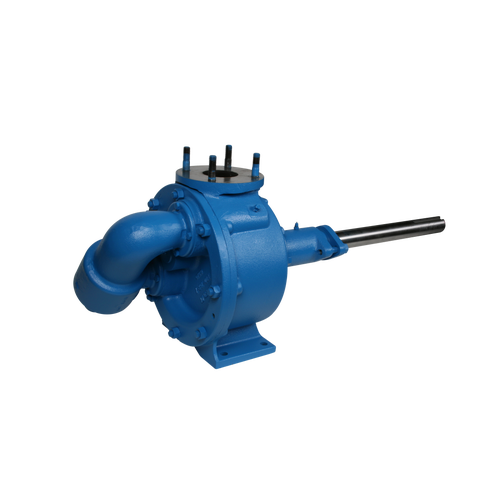

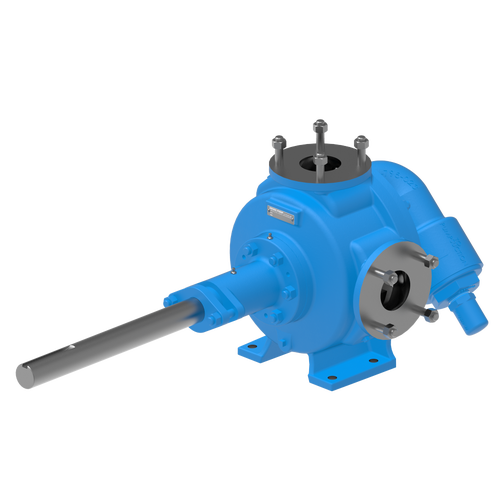

| Q32 | 3 in. | 200 GPM | 45 m³/h | 350 RPM | 400 PSI | 28 BAR |
