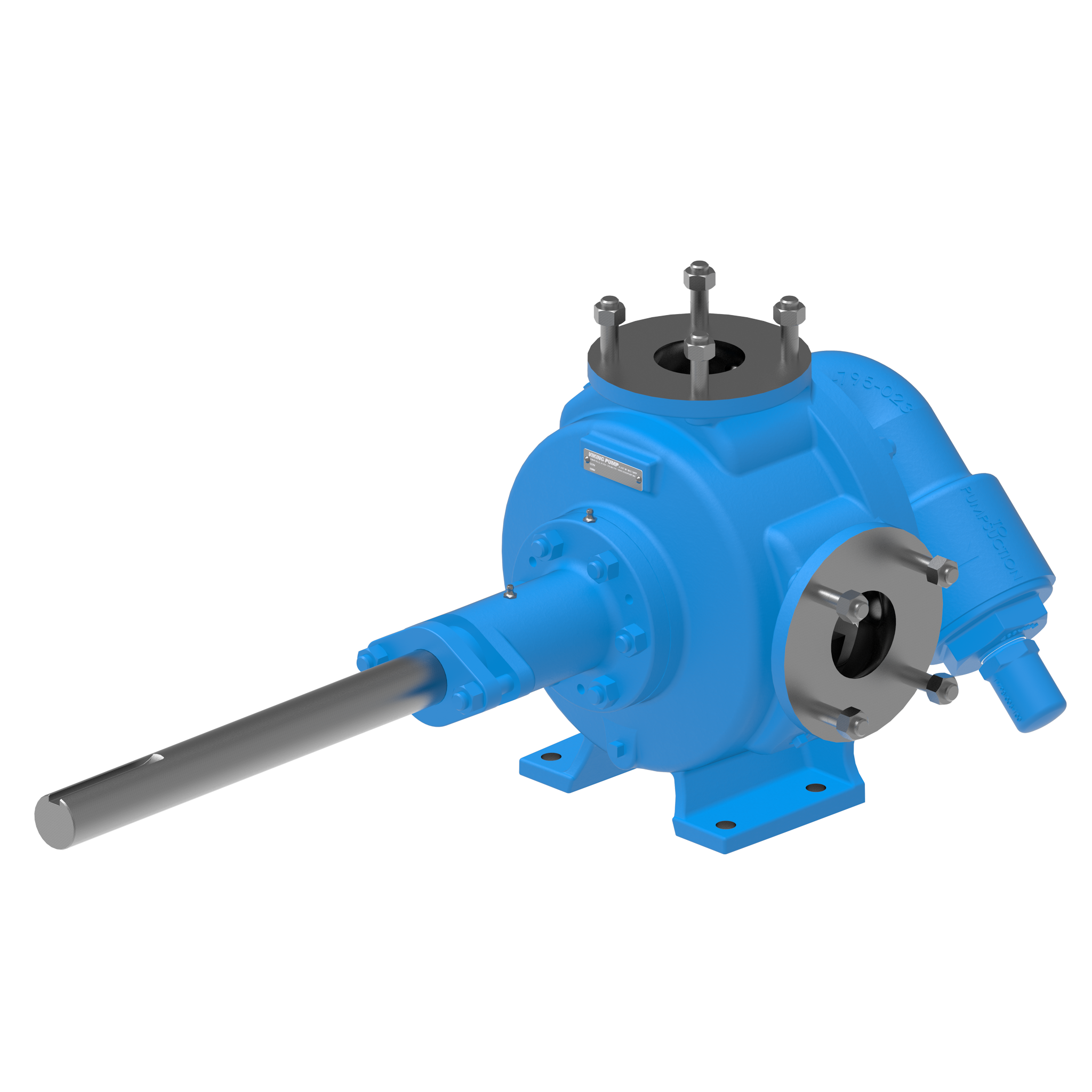

Innerkugghjulspumpen i 32 Series™ är den perfekta lösningen för lätt, medelmåttig och periodisk servicehantering av en mängd olika vätskor, såsom smörjolja och brännolja. Den kan hantera upp till 450 GPM (102 m³/tim).
Funktioner och fördelar
- Överströmningsventil på hölje eller huvud
- Ångmantlat huvud
- Upprätta, motsatta och vinkelräta portar
- Packningstätning
Kapacitet
0 till 450 GPM
0 till 102 m³/h
Viskositet
31 till 250,000 SSU
1 till 55,000 cSt
Tryck
till 250 PSI
till 17 Bar
Temperatur
-60 till +450 °F
-50 till +230 °C
Alternativ
Portar
Motsatt (180º)
Rät vinkel (90 °)
Med fläns
NPT
Drift
D, direktmonterad drift
B, drift monterad på fästet
R, kompensationsdrift för växelreducerare
V, drift | V, remdrift
Montering
Fotmontering
Tätningar
Packning
Specifikationer
| Modell | Standard portstorlek | Nominell pumpkapacitet GPM | Nominell pumpkapacitet m3/h | Maximalt RPM | Maximalt tryck PSI | Maximalt tryck BAR |
|---|---|---|---|---|---|---|

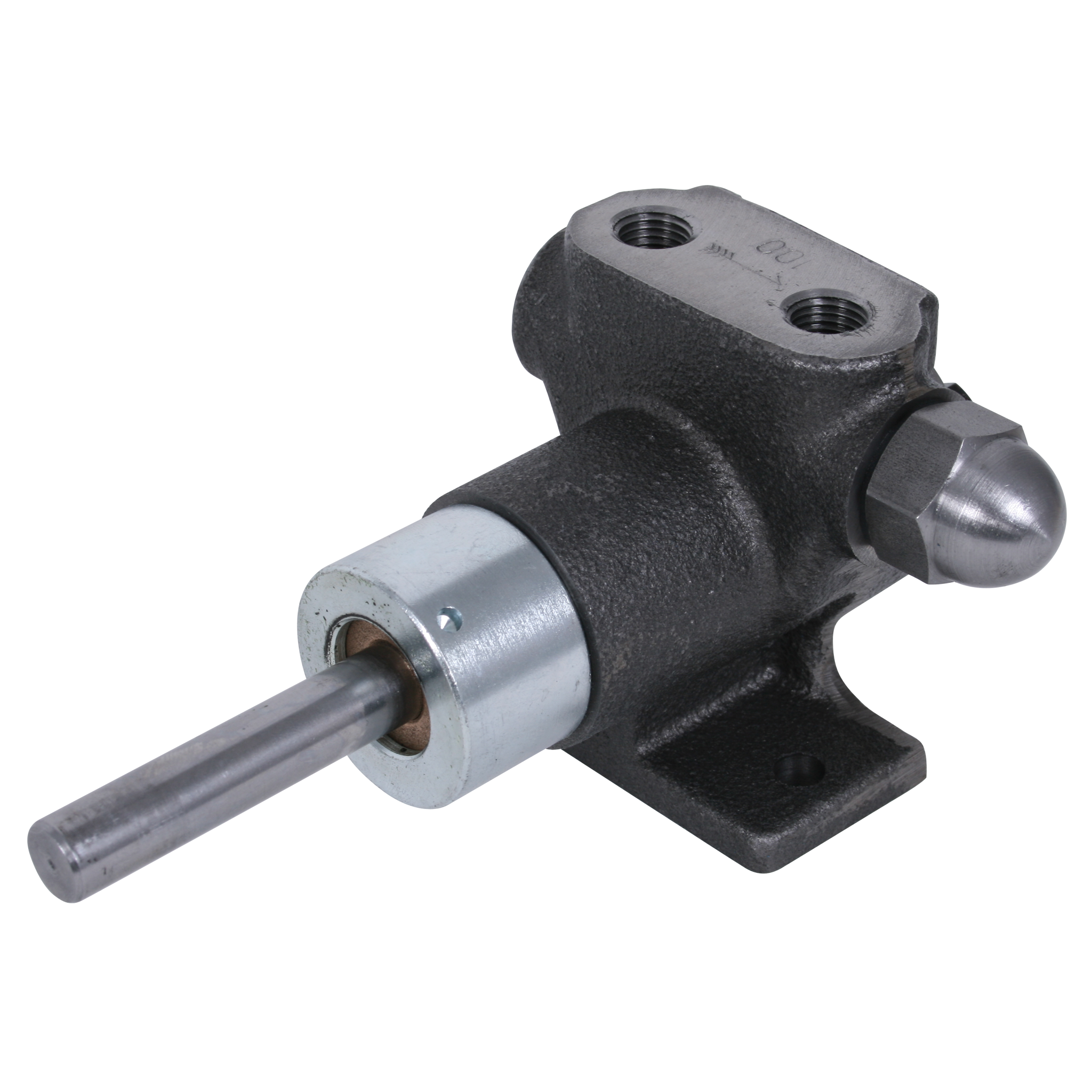

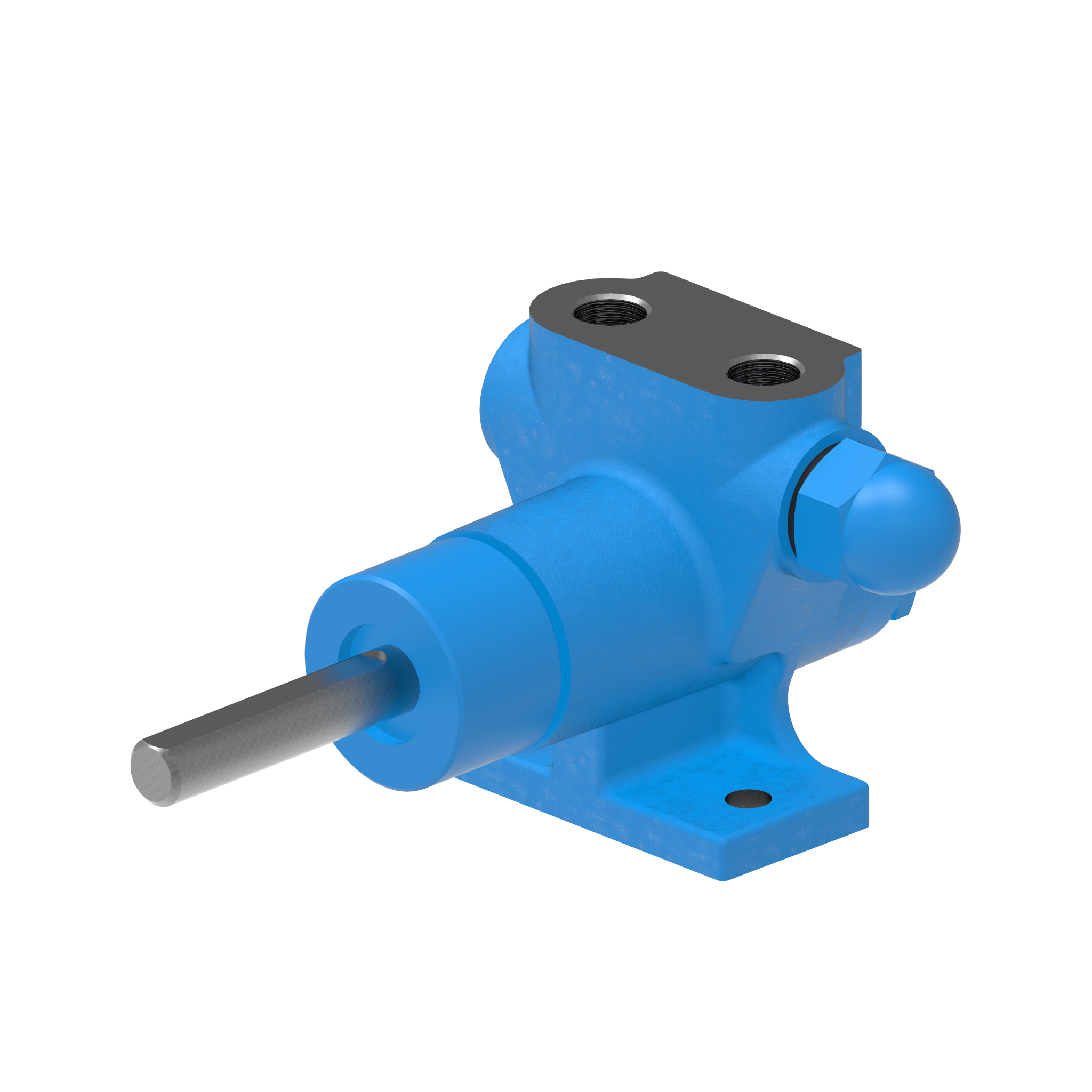

| C32 | 0.25 | 0.5 | 0.11 | 1800 | 250 | 17 |
| F32 | 0.5 | 1.5 | 0.34 | 1800 | 250 | 17 |

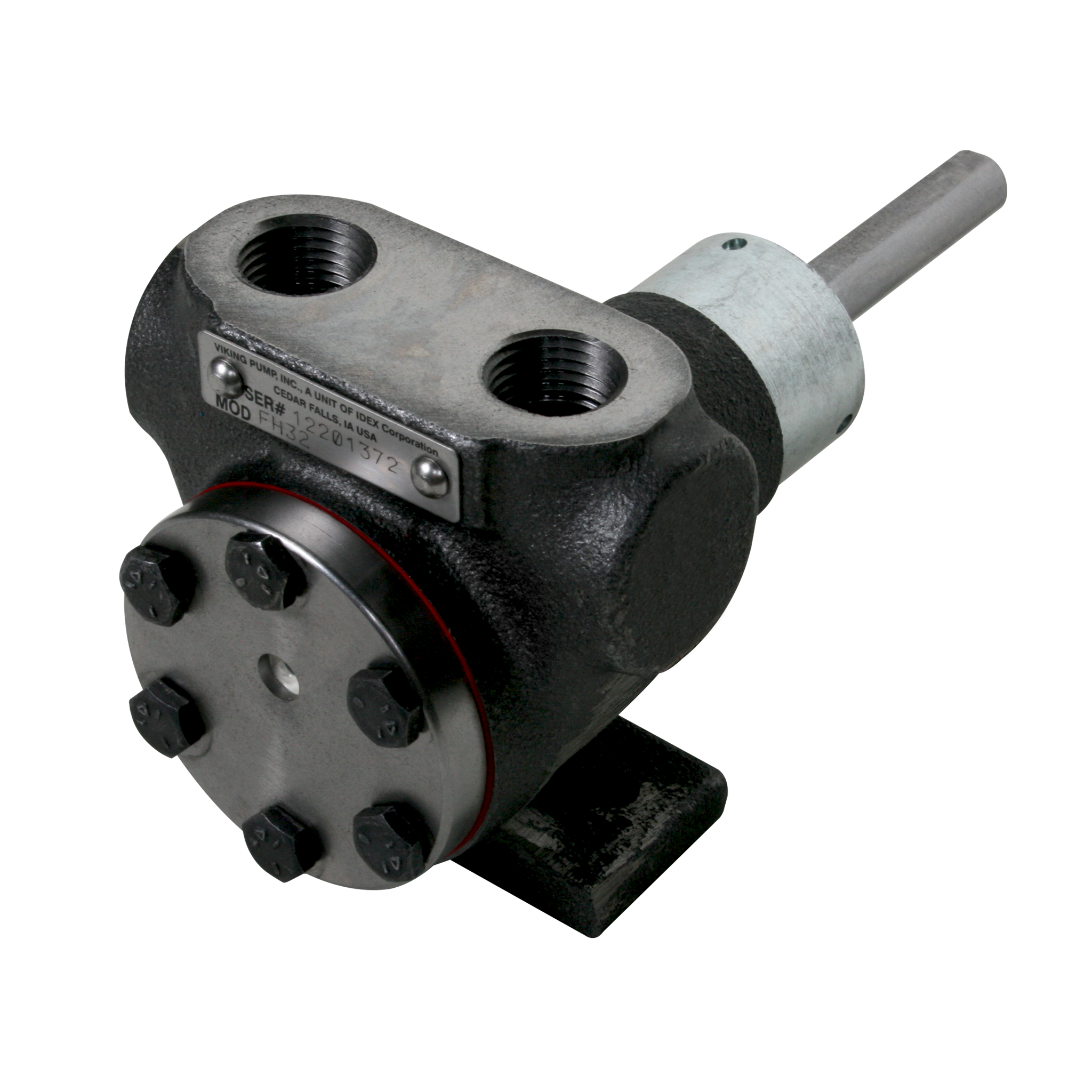

| FH32 | 0.5 | 3 | 0.68 | 1800 | 250 | 17 |

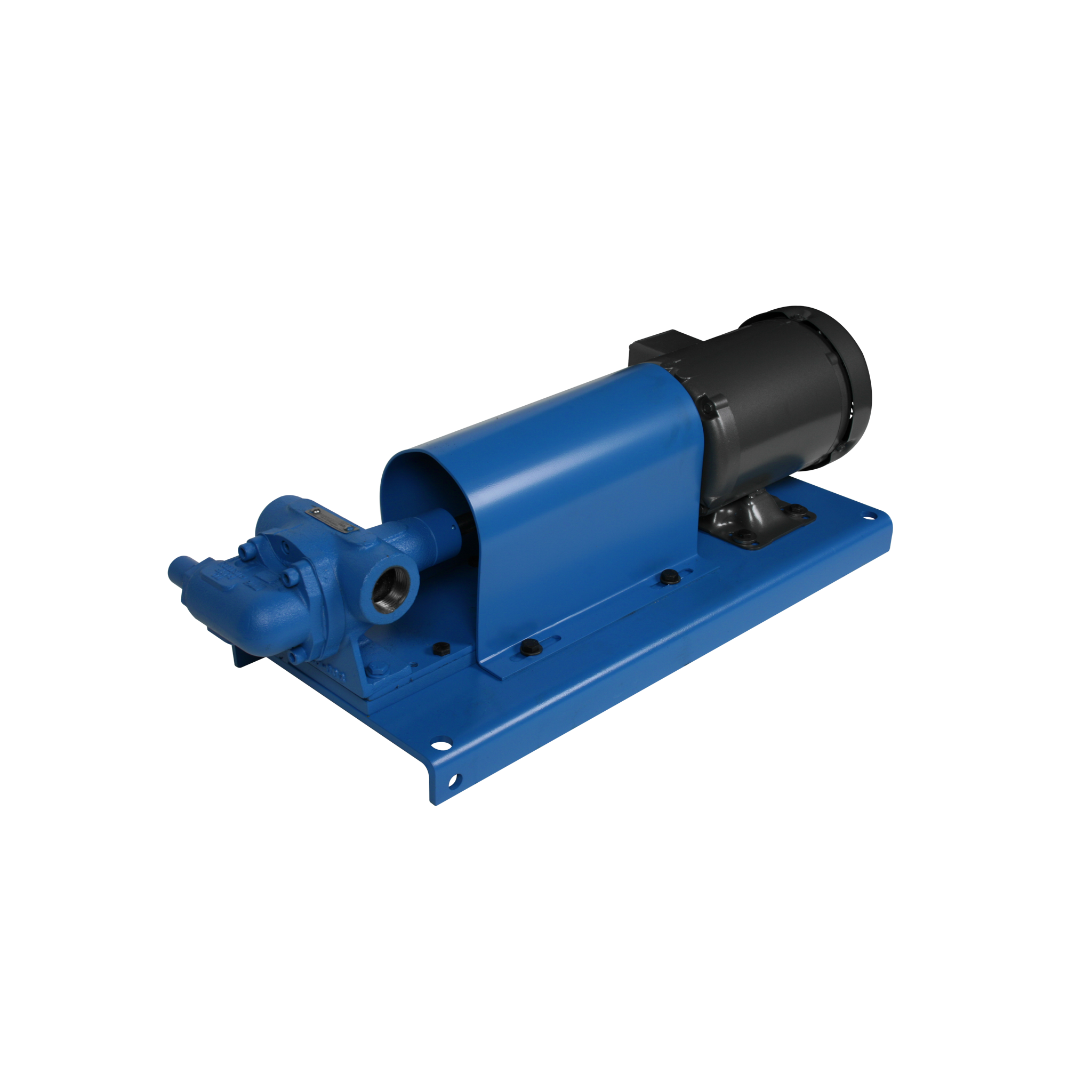

| G32 | 1 | 5 | 1.1 | 1200 | 100 | 7 |
| H32 | 1 | 10 | 2.3 | 1200 | 100 | 7 |

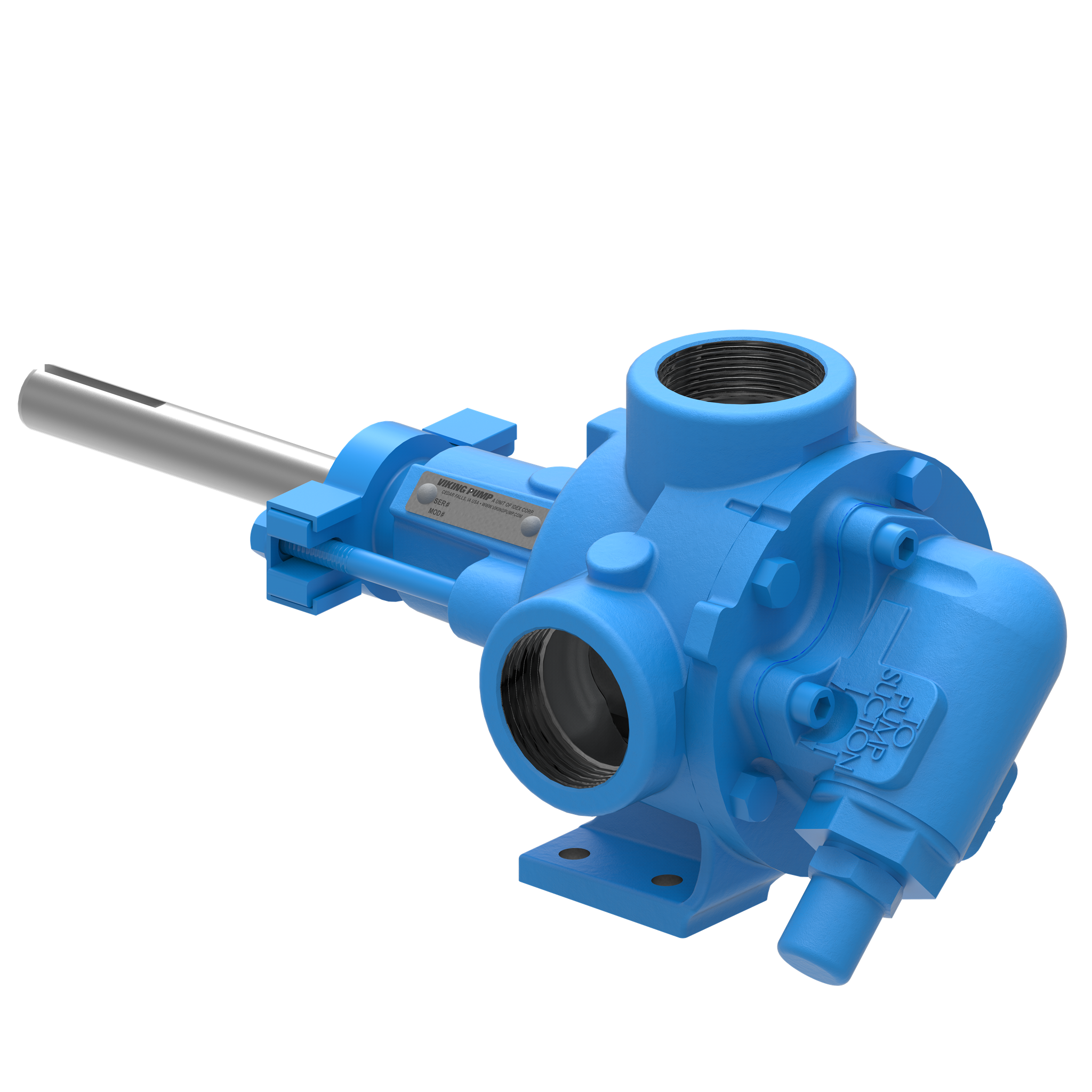

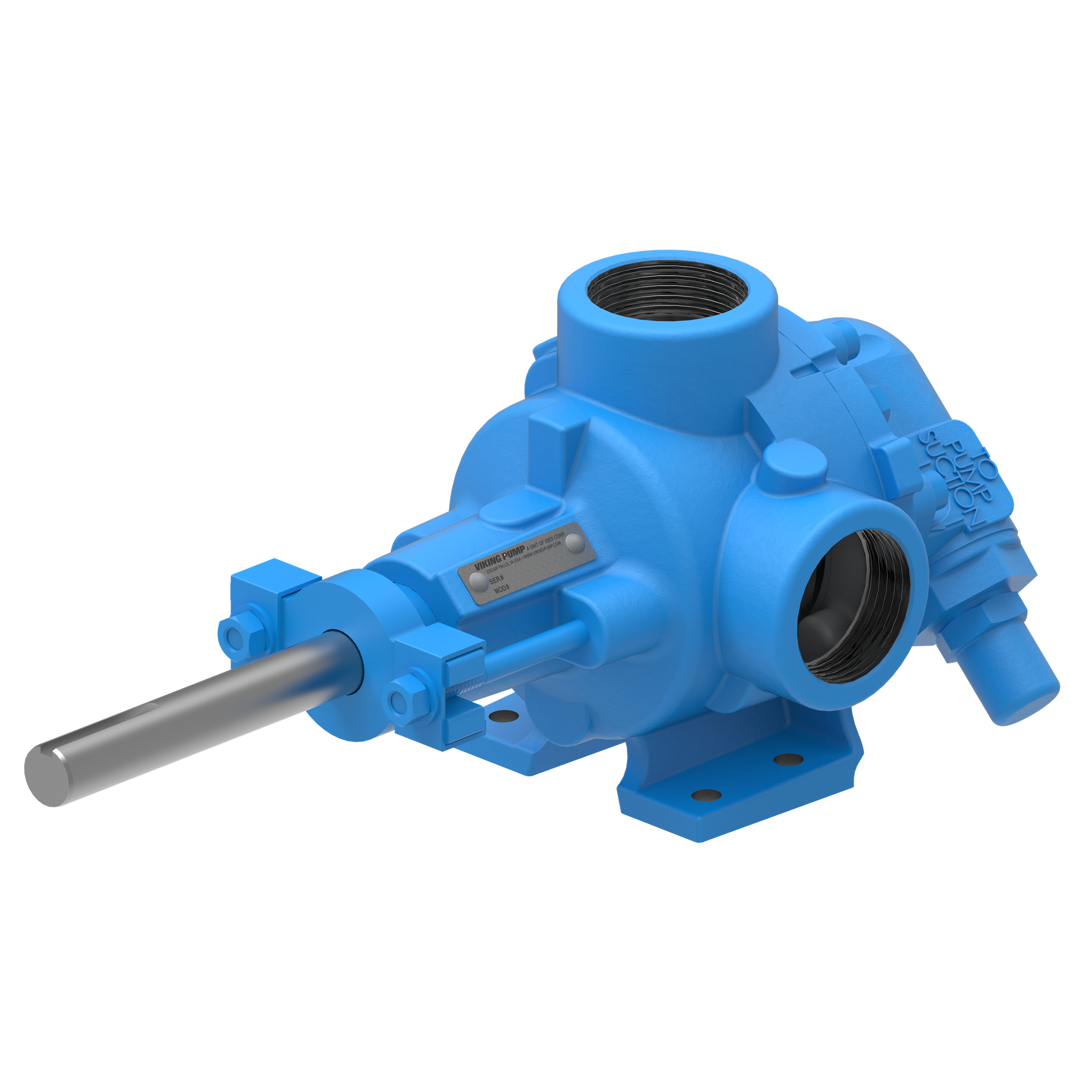

| HL32 | 1.5 | 20 | 4.5 | 1200 | 100 | 7 |
| K32 | 1.5 | 35 | 8 | 420 | 100 | 7 |

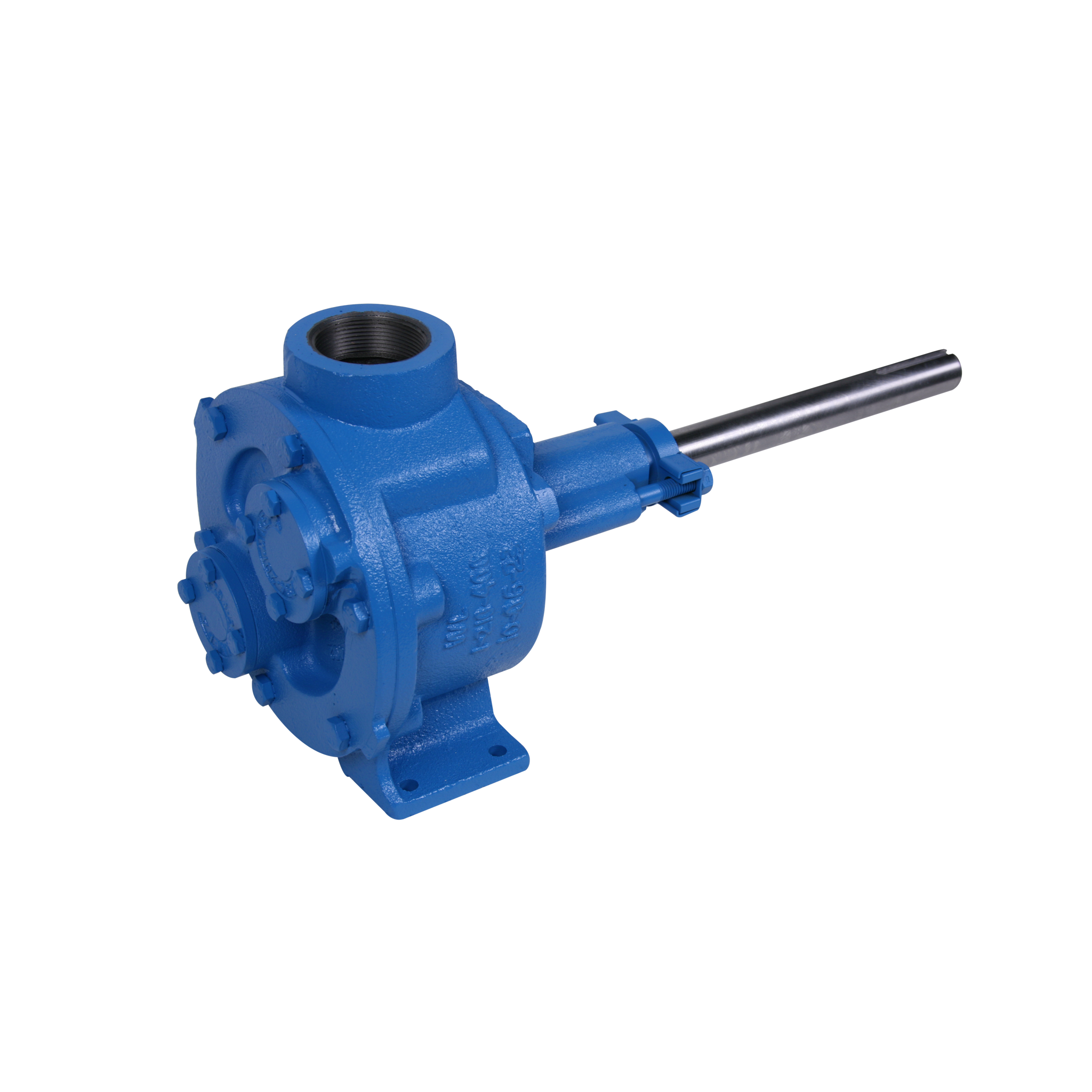

| KK32 | 2 | 50 | 11 | 420 | 100 | 7 |
| L32 | 2 | 90 | 20 | 420 | 100 | 7 |
| LQ32 | 2.5 | 90 | 20 | 420 | 100 | 7 |
| LL32 | 3 | 140 | 32 | 520 | 100 | 7 |

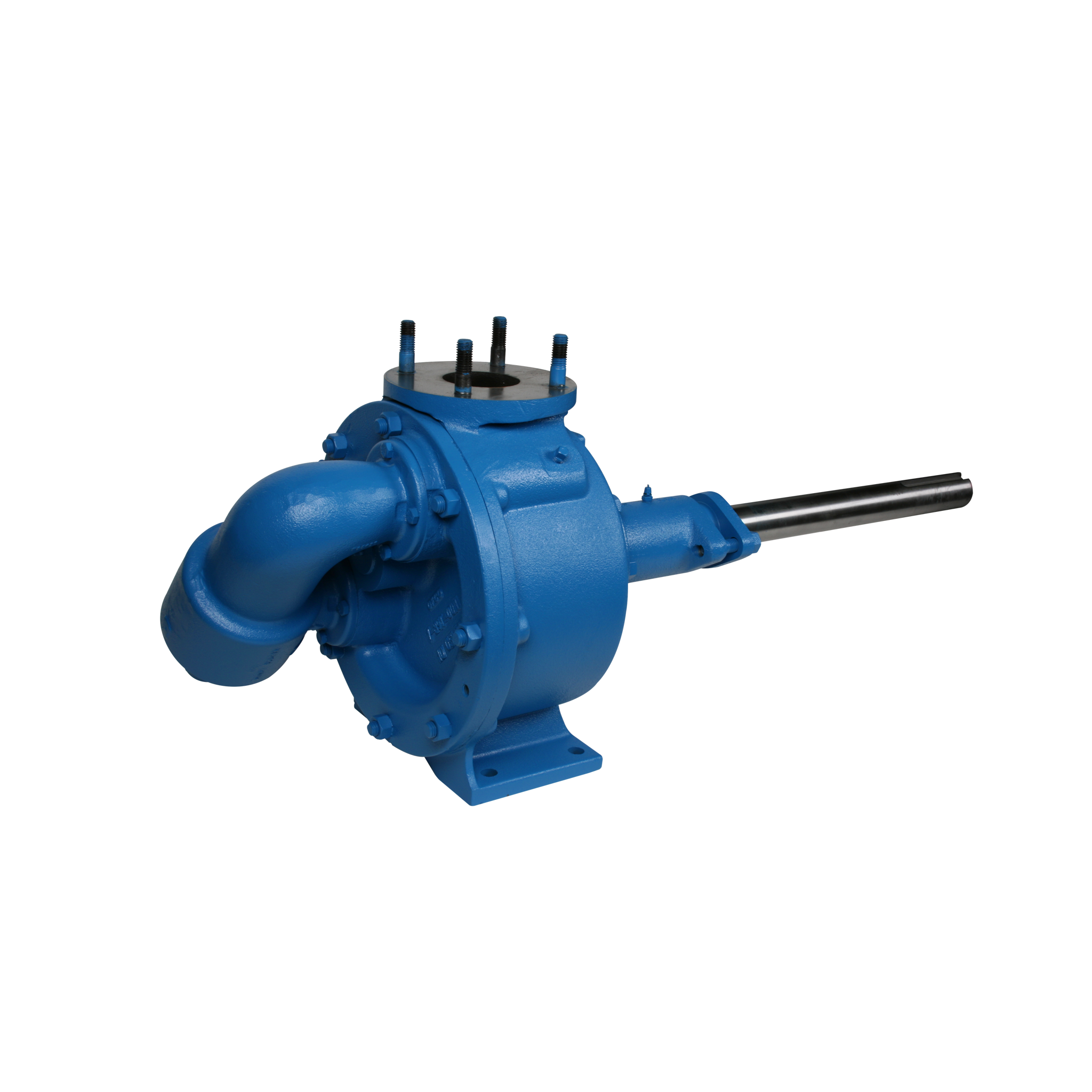

| Q32 | 3 | 200 | 45 | 350 | 75 | 5 |
| M32 | 4 | 280 | 63 | 280 | 75 | 5 |
| N32 | 5 | 450 | 102 | 280 | 75 | 5 |
