Grazie alla capacità di resistere a temperature molto elevate, la pompa a ingranaggi interni 223A Series™ è la soluzione ideale per oli lubrificanti, soluzioni di gomma, cere e altre applicazioni. Può gestire portate fino a 114 m³/h (500 gal/min).
Caratteristiche e Vantaggi
- Per applicazioni del settore petrolchimico e di raffinazione
- Consigliata per temperature molto elevate
- Disponibile un'ampia gamma di opzioni di tenuta

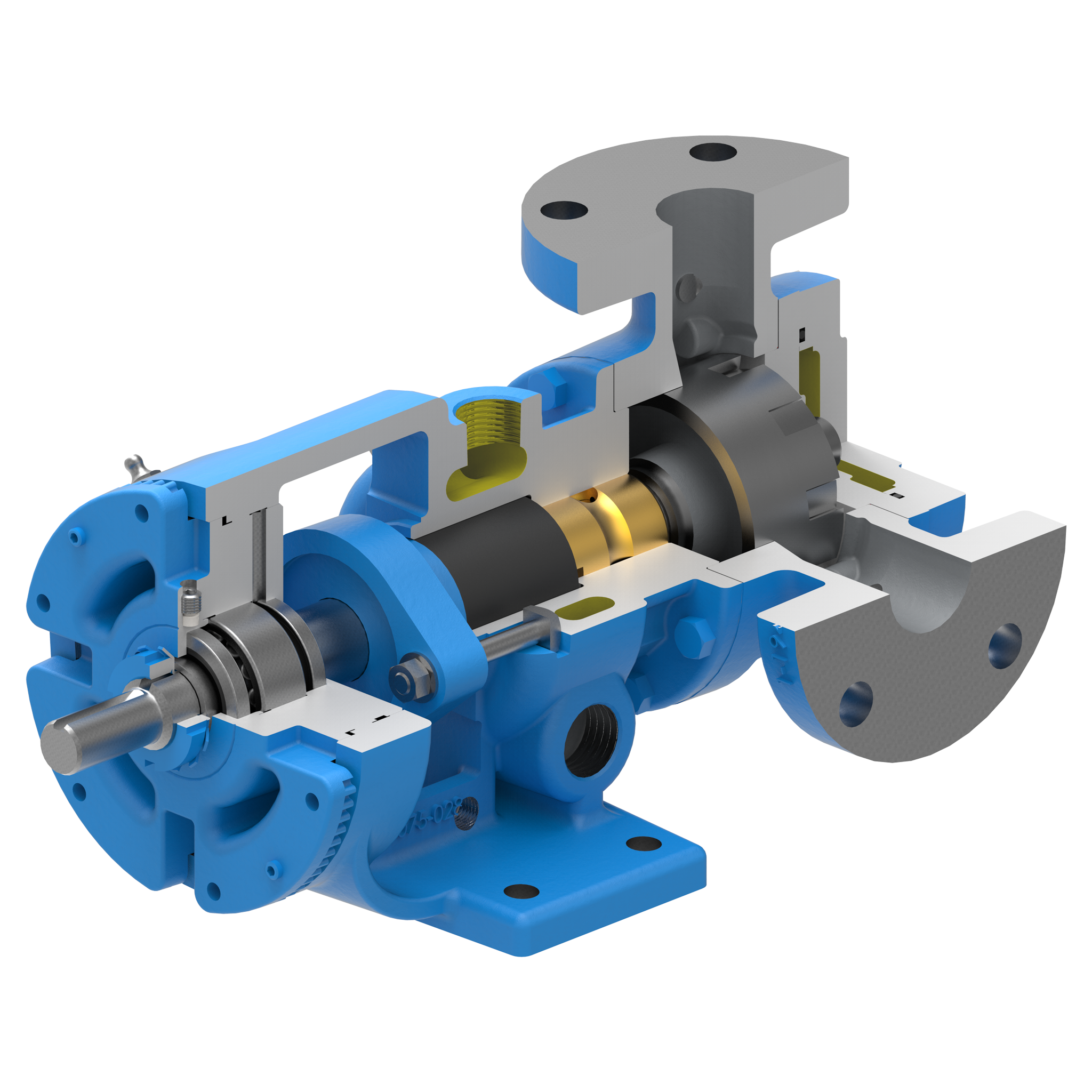

- Le camere Con incamiciatura integrate nella staffa e nella testa circondano la tenuta e i componenti interni della pompa per assicurare un riscaldamento rapido ed efficiente o per mantenere una temperatura costante mediante l'utilizzo di vapore, acqua od olio ad alta temperatura
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 2,000,000 SSU
1 a 440,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-20 a +800 °F
-25 a +425 °C
Opzioni
Attacchi
Trasmissione
Montaggio
Tenuta
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|

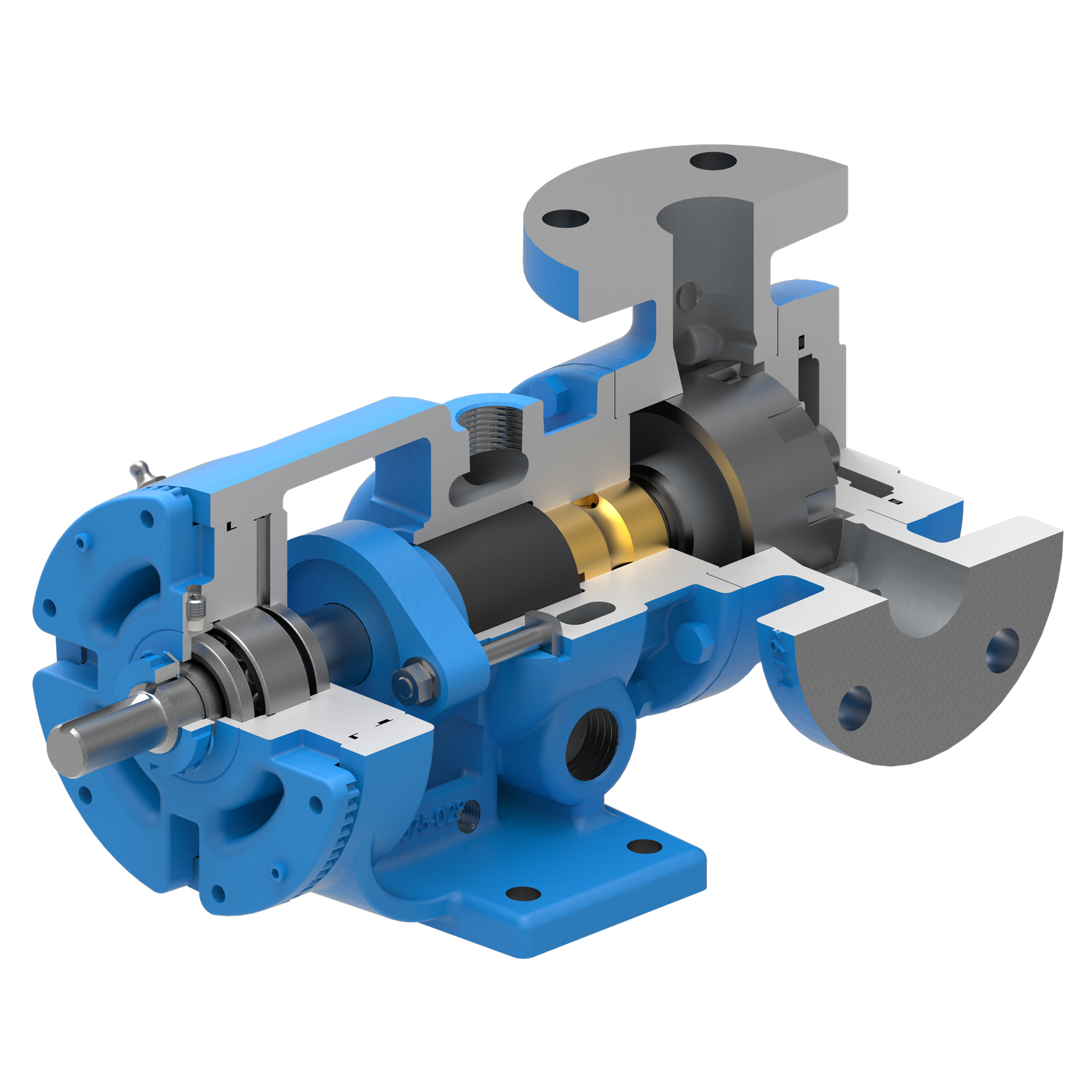

| H223A | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |

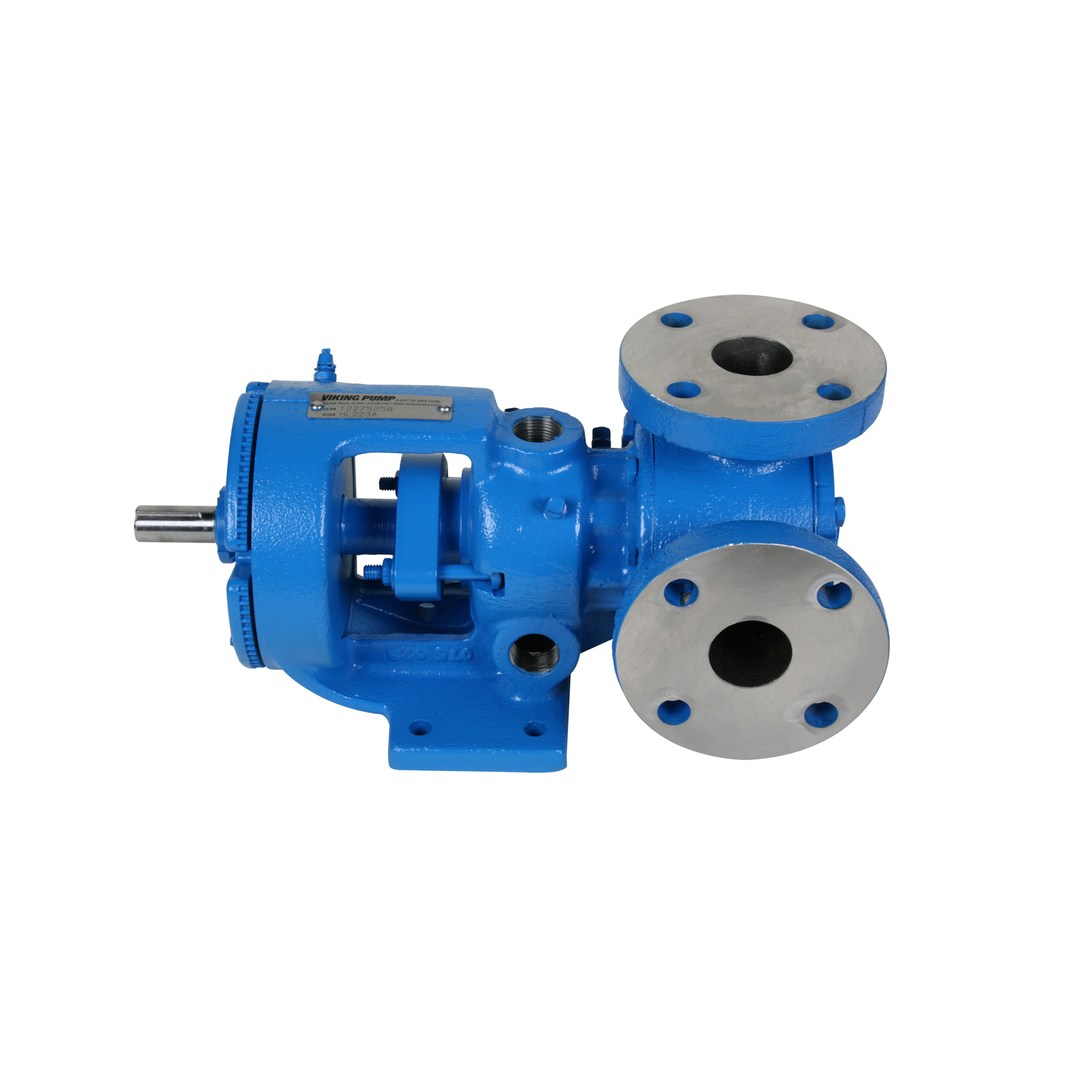

| HL223A | 1.5 | 30 | 6.8 | 1750 | 200 | 14 |

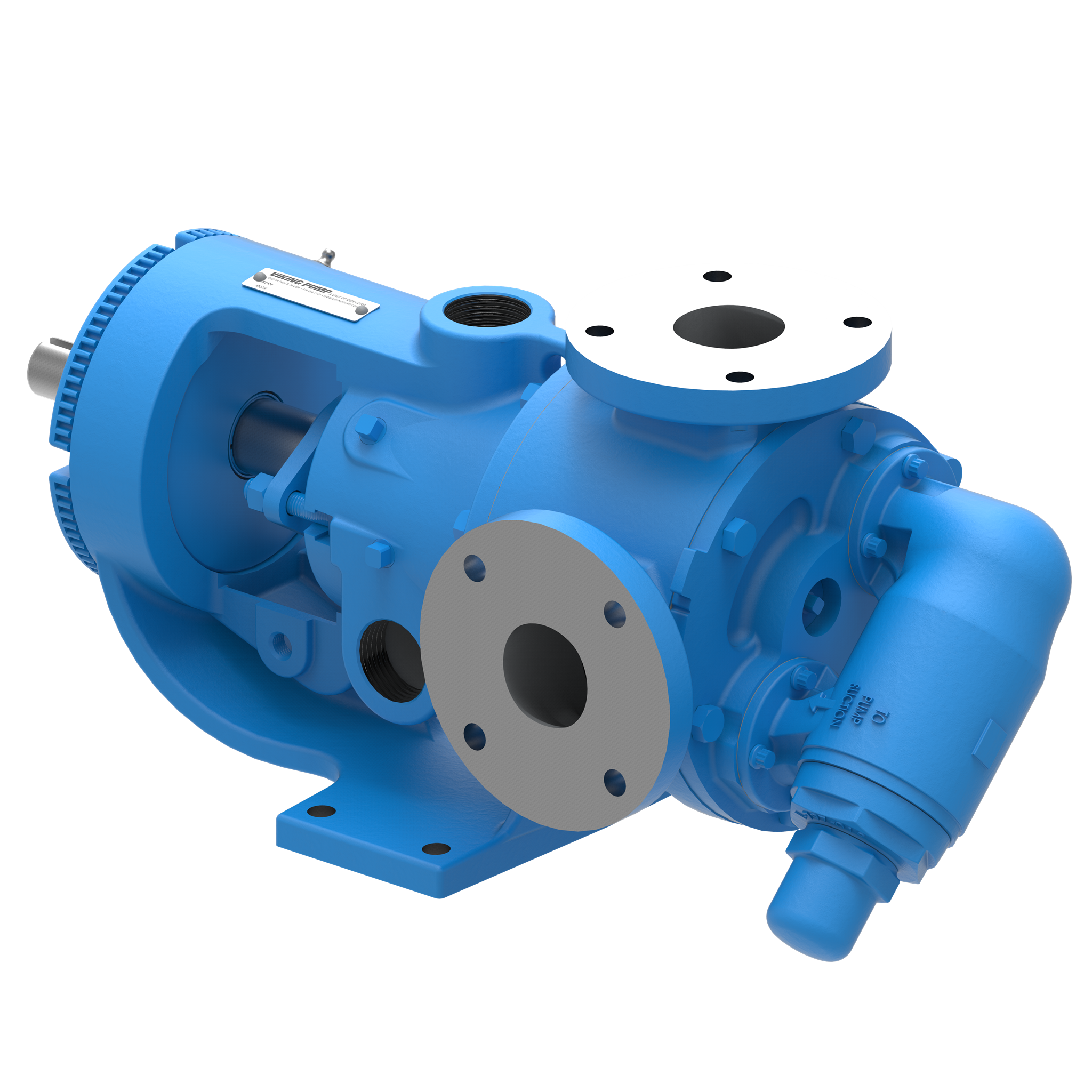

| K223A | 2 | 80 | 18 | 780 | 200 | 14 |
| KK223A | 2 | 100 | 23 | 780 | 200 | 14 |

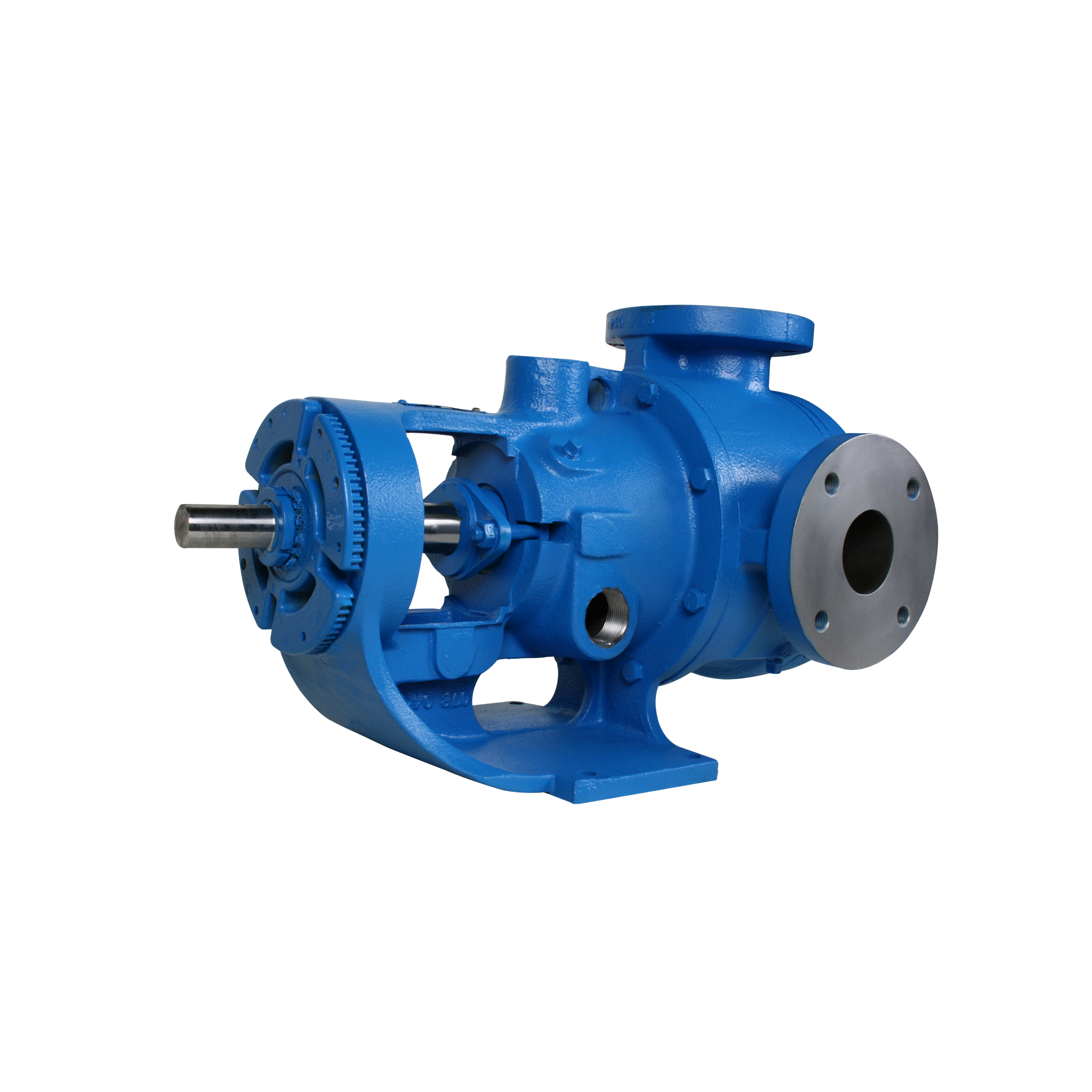

| LQ223A | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL223A | 3 | 140 | 32 | 520 | 200 | 14 |
| LS223A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q223A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS223A | 6 | 500 | 114 | 520 | 200 | 14 |
Photos
Videos
Oli grezzi
Si tratta di un termine molto generico per indicare gli oli non raffinati che vengono tipicamente recuperati dal terreno. Alcuni tipi di petrolio greggio possono contenere particolato proveniente dal pozzo o dal metodo di recupero. Sono considerati liquidi infiammabili. Il petrolio grezzo viene successivamente raffinato e utilizzato per qualsiasi cosa, dalla produzione di plastica alla benzina.
Olio lubrificante (lubrificazione dei macchinari)
Le pompe di lubrificazione dei macchinari sono utilizzate in tutti i settori, dai piccoli generatori di riserva alle navi militari. Gli oli lubrificanti, come dice il nome, sono i liquidi utilizzati per lubrificare i macchinari rotanti e alternativi. Gli oli lubrificanti possono essere manipolati a pressioni più elevate per garantire la loro penetrazione nelle apparecchiature.
Emulsioni di asfalto
Le emulsioni sono asfalti sospesi in una miscela con acqua o altri liquidi. Questo viene fatto per facilitare l'applicazione dell'asfalto. Gli usi possono essere il riempimento di crepe, il rivestimento di strade o l'impermeabilizzazione. Queste emulsioni sono sensibili al taglio e devono essere maneggiate con cura.
Asfalto riempito
Gli asfalti riempiti contengono il particolato utilizzato nelle applicazioni finali dei liquidi. Ne sono un esempio i materiali per tetti e gli impianti di miscelazione a caldo. In genere vengono trattati a temperature elevate per ridurre la viscosità della miscela di asfalto. La pompa necessita di una fonte di calore, come il rivestimento o il calore elettrico, per evitare che il prodotto si solidifichi nella pompa.
