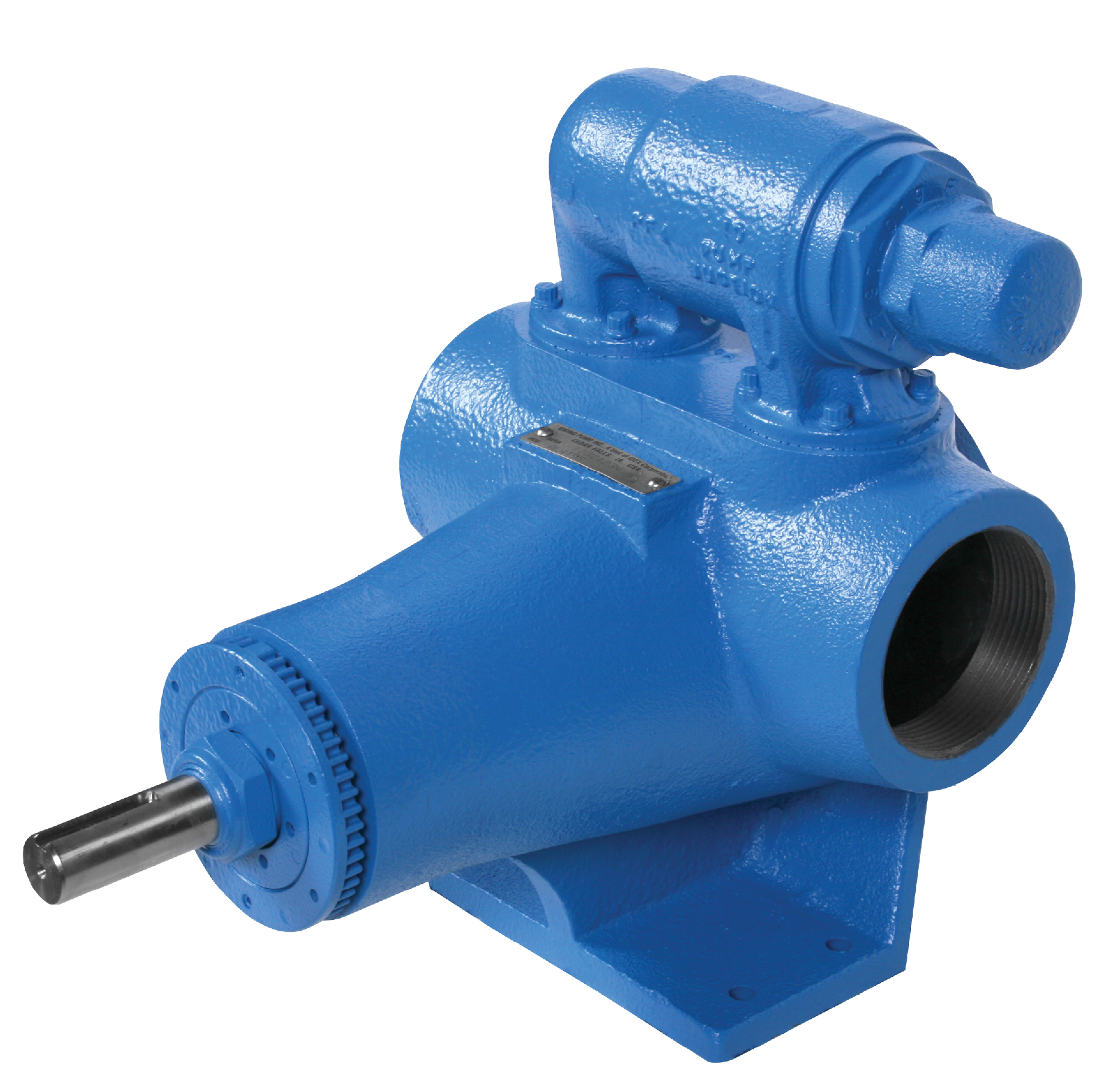

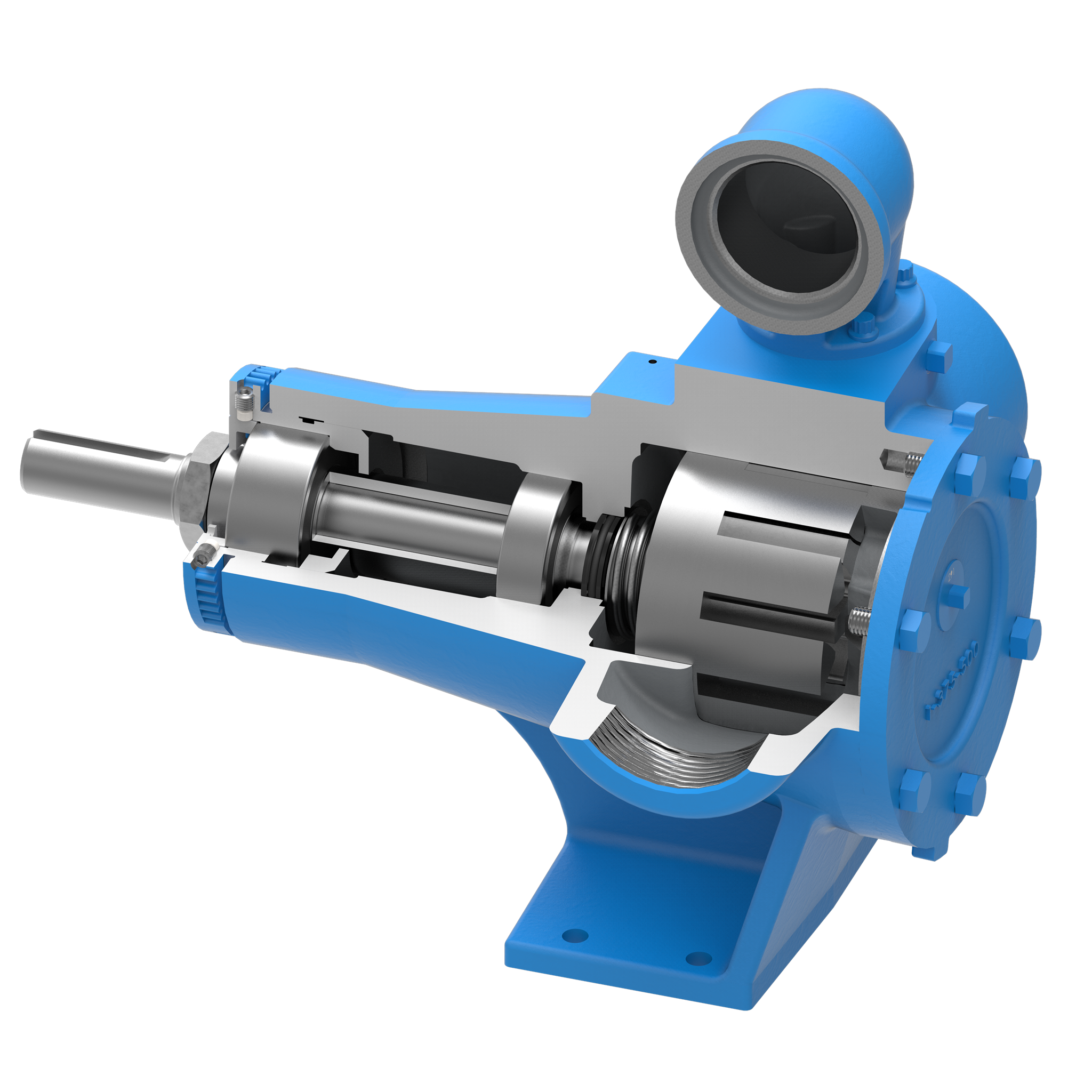

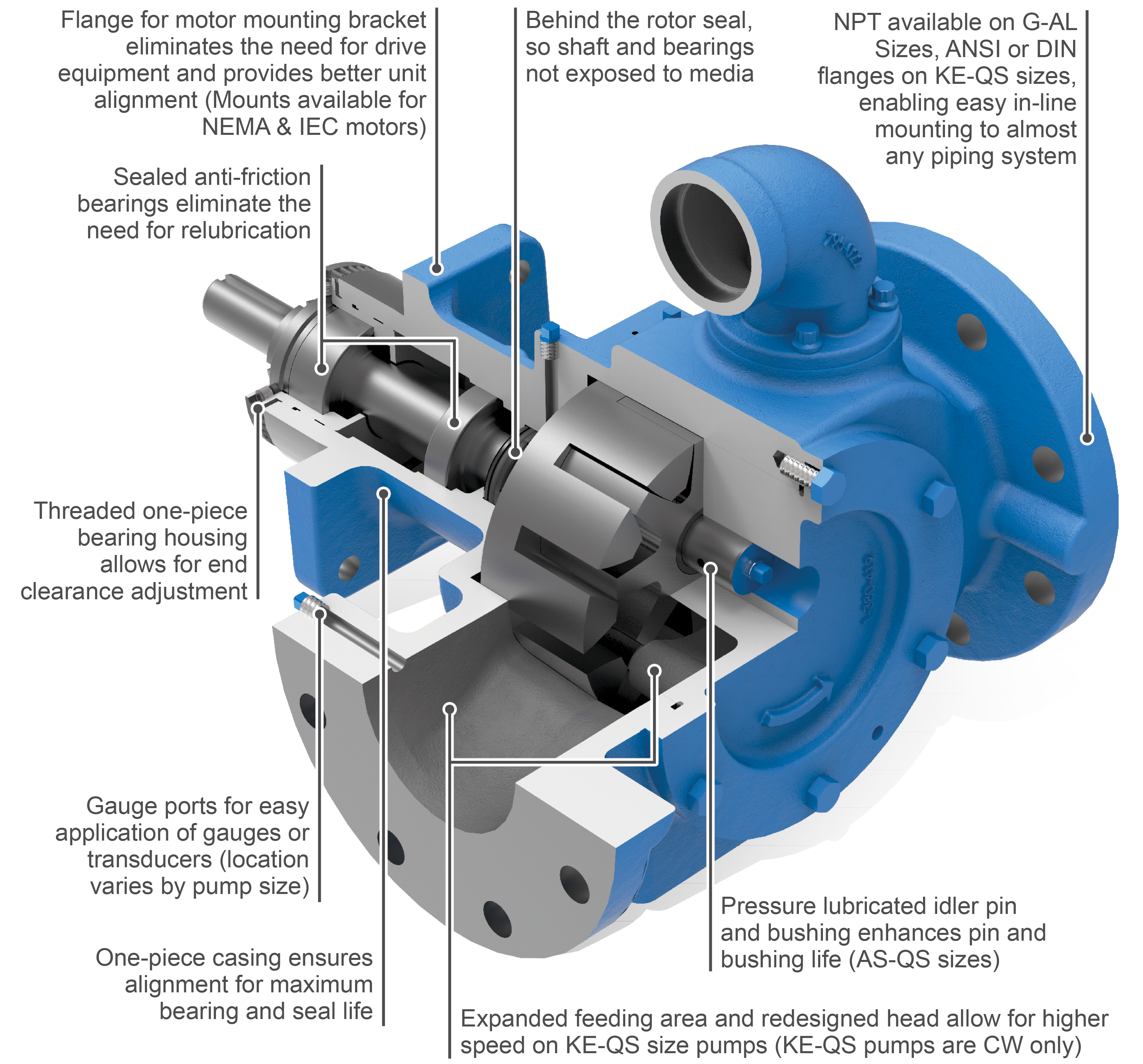

La pompa a ingranaggi interni serie 4195™ è la soluzione perfetta per carburanti raffinati, oli lubrificanti, lubrificazione di apparecchiature rotanti e altro ancora grazie al suo funzionamento ad alta velocità per applicazioni acquose con viscosità da bassa a moderata. È in grado di gestire portate fino a 580 GPM (132 m³/h).
Caratteristiche e Vantaggi
- La serie di pompe a ingranaggi più compatta disponibile per adattarsi a spazi ristretti
- Funzionamento ad alta velocità per l'opzione di pompa più economica per applicazioni acquose da basse a moderate
- Opzioni di montaggio verticale per ridurre ulteriormente l'ingombro dell'unità
Capacità
a 580 GPM
a 132 m³/h
Viscosità
28 a 15,000 SSU
1 a 3,300 cSt
Pressione
a 250 PSI
a 17 Bar
Temperatura
-40 a +300 °F
-40 a +150 °C
Opzioni
Attacchi
Trasmissione
Montaggio
Tenuta
Specifiche
| Modello | Porte NTP | Porte della flangia Classe 125 (pollici) | Porte della flangia DIN PN-16 (mm) | Portata nominale della pompa (60 Hz) GPM | Portata nominale della pompa (60 Hz) m³/h | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|---|---|
| G4195 | 1 | - | - | 8 | 1.8 | 1750 | 250 | 17 |
| GG4195 | 1 | - | - | 10 | 2.3 | 1750 | 250 | 17 |
| H4195 | 1.5 | - | - | 15 | 3.4 | 1750 | 250 | 17 |
| HJ4195 | 1.5 | - | - | 20 | 4.5 | 1750 | 250 | 17 |

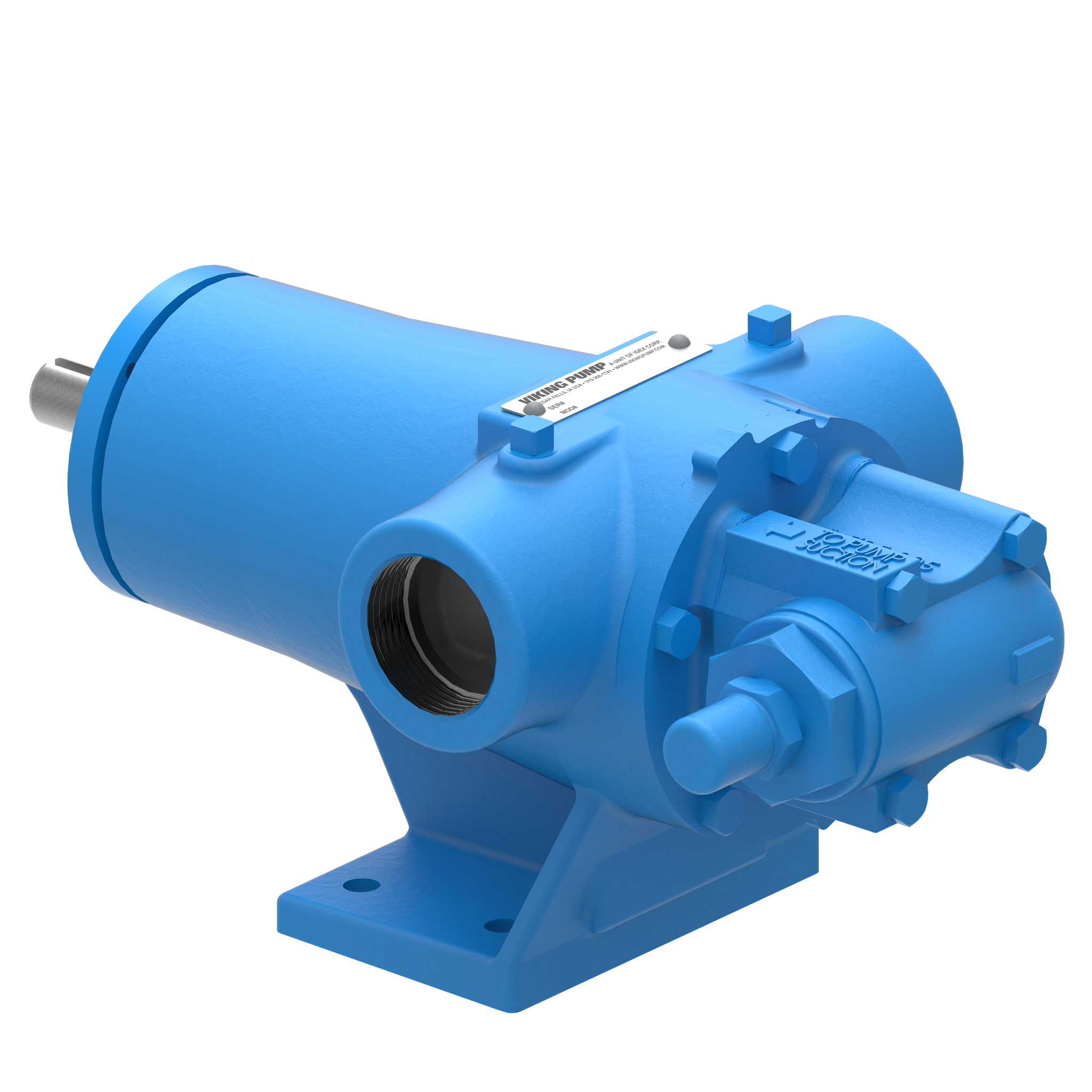

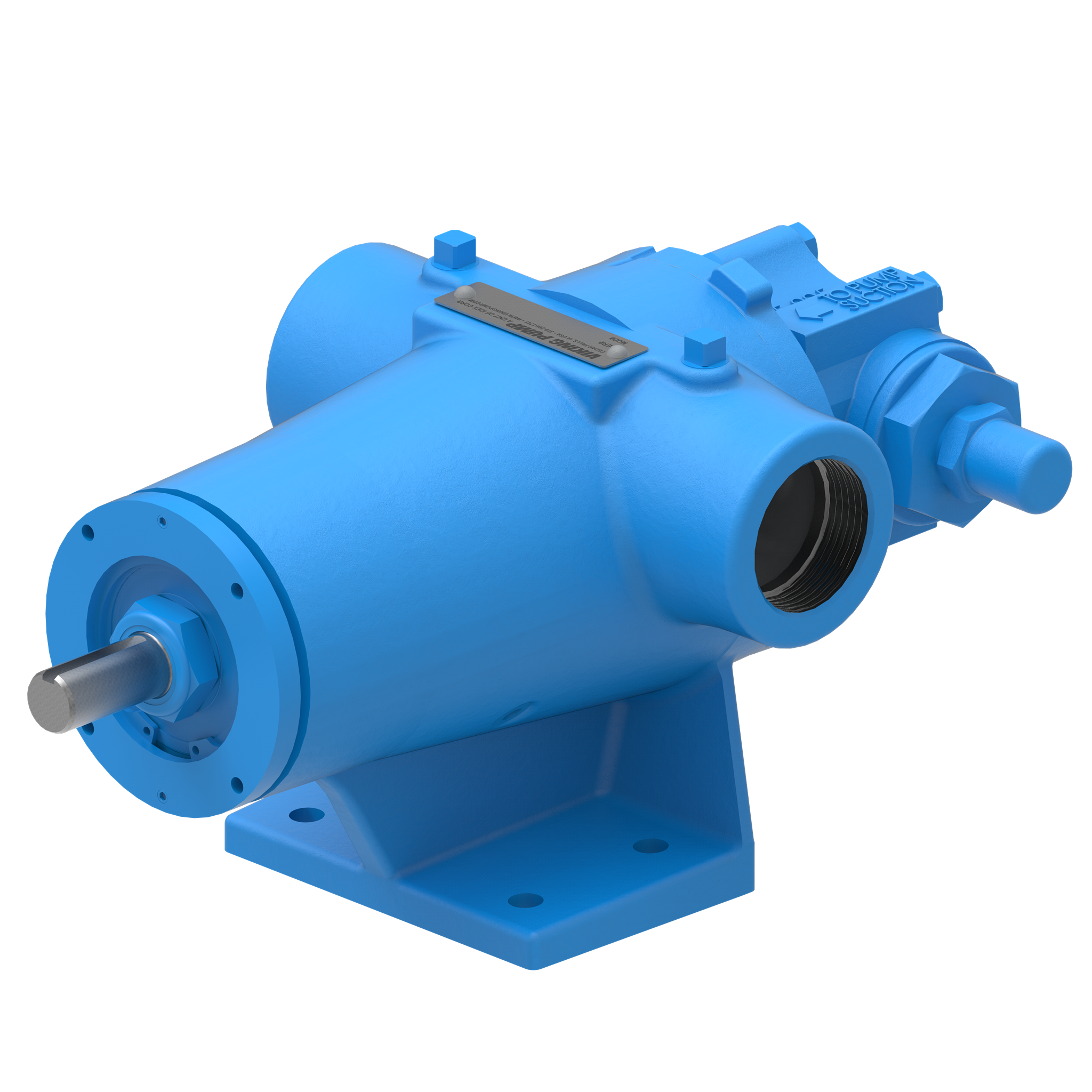

| HL4195 | 1.5 | - | - | 30 | 6.8 | 1750 | 250 | 17 |
| AS4195 | 2.5 | - | - | 55 | 12 | 1750 | 250 | 17 |
| AK4195 | 2.5 | - | - | 85 | 19 | 1750 | 250 | 17 |
| AL4195 | 3 | - | - | 115 | 26 | 1750 | 250 | 17 |

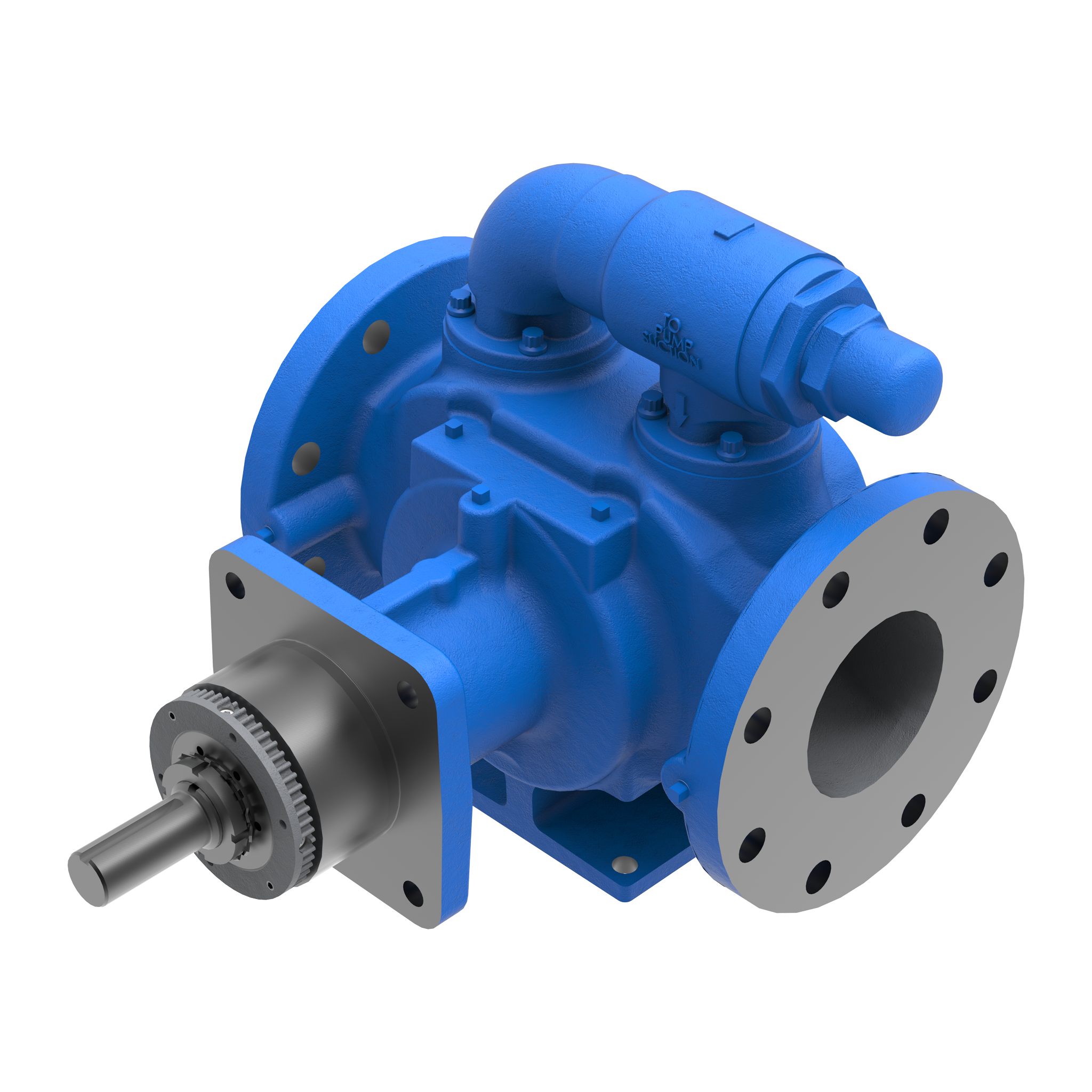

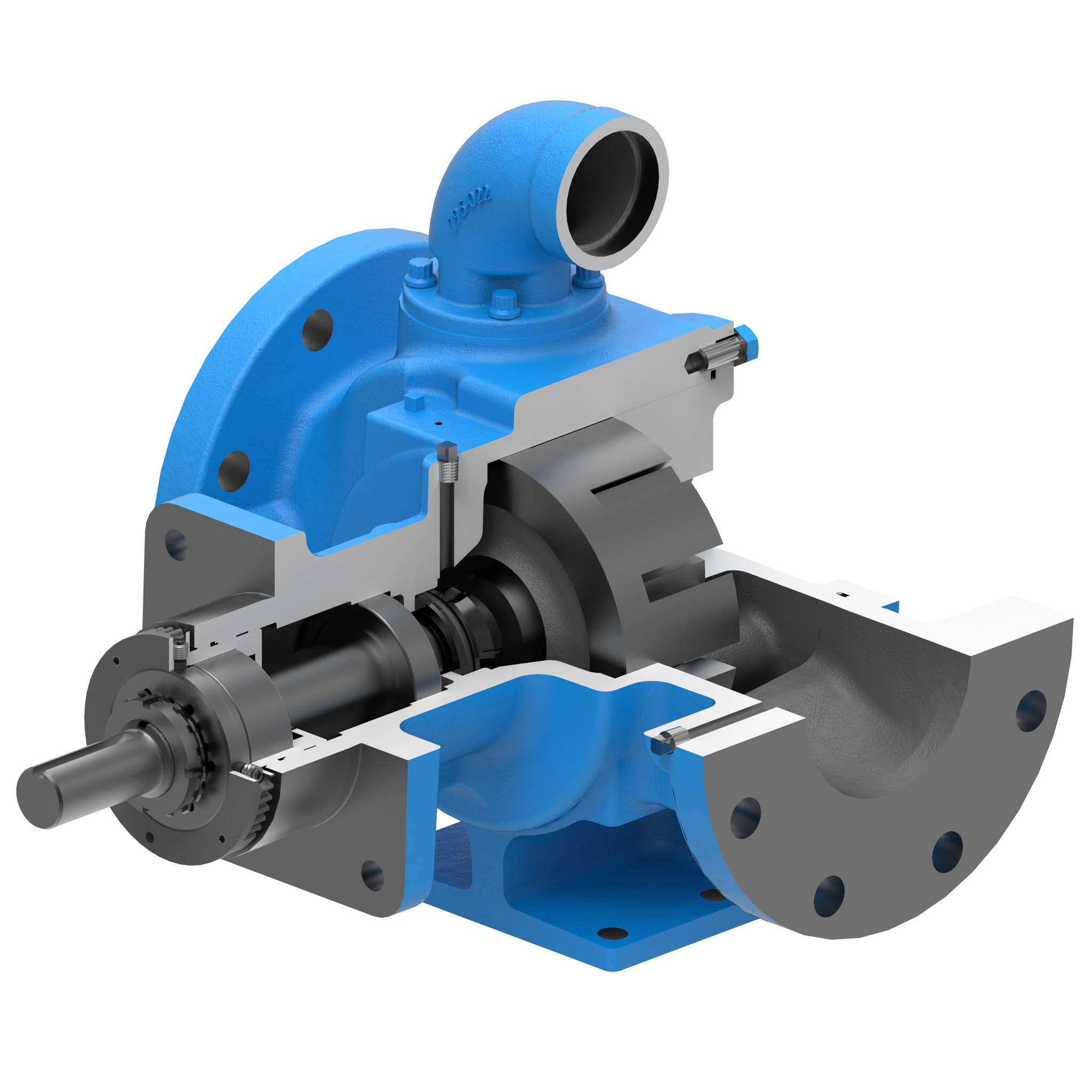

| KE4195 | - | 4 | 100 | 150 | 34 | 1750 | 150 | 10 |
| KKE4195 | - | 4 | 100 | 205 | 47 | 1750 | 150 | 10 |
| LQE4195 | - | 4 | 100 | 235 | 53 | 1150 | 150 | 10 |
| LSE4195 | - | 4 | 100 | 350 | 80 | 1150 | 150 | 10 |
| Q4195 | - | 6 | 150 | 460 | 104 | 750 | 150 | 10 |
| QS4195 | - | 6 | 150 | 580 | 132 | 640 | 150 | 10 |
Photos
Videos
Combustibili raffinati
I carburanti raffinati comprendono gli oli combustibili a base di petrolio e alcuni jet fuel. La loro viscosità e la temperatura gestita possono variare notevolmente. Normalmente vengono gestiti in operazioni di trasferimento alla rinfusa.
Olio lubrificante (lubrificazione dei macchinari)
Le pompe di lubrificazione dei macchinari sono utilizzate in tutti i settori, dai piccoli generatori di riserva alle navi militari. Gli oli lubrificanti, come dice il nome, sono i liquidi utilizzati per lubrificare i macchinari rotanti e alternativi. Gli oli lubrificanti possono essere manipolati a pressioni più elevate per garantire la loro penetrazione nelle apparecchiature.
-
REPAIR RESOURCES
-
DRAWINGS
AL4195 with Plain Head - 3" NPT PDF
STEP
AL4195 with Relief Valve - 3" NPT PDF
STEP
AS-AK with Relief Valve - 2.5" NPT PDF
STEP
AS-AK4195 with Plain Head - 2.5" NPT PDF
STEP
G-GG with Plain Head - 1" NPT Opposite PDF
STEP
G-GG with Relief Valve - 1" NPT Opposite PDF
STEP
H-HL with Plain Head - 1.5" NPT Opposite PDF
STEP
H-HL4195 with Relief Valve - 1.5" NPT Opposite PDF
STEP
KE-KKE with Plain Head - 4" Class 125 ANSI Opposite PDF
STEP
KE-KKE with Relief Valve - 4" Class 125 ANSI Opposite PDF
STEP
LQE-LSE4195 with Plain Head - 4" Class 125 ANSI Oppsite PDF
STEP
LQE-LSE4195 with Relief Valve - 4" Class 125 ANSI Oppsite PDF
STEP
Q-QS with Relief Valve - 6" Class 125 ANSI Opposite PDF
STEP
Q-QS4195 with Plain Head - 6" Class 125 ANSI Opposite PDF
STEP
