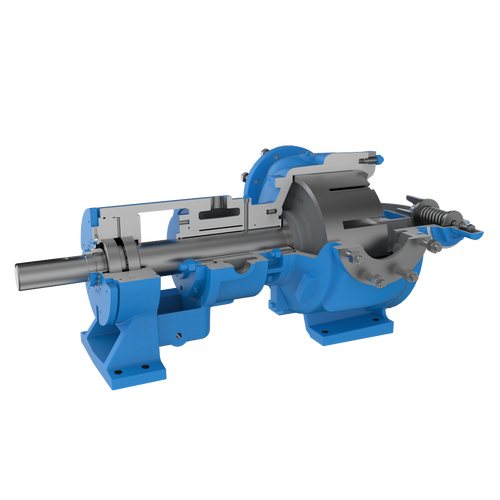

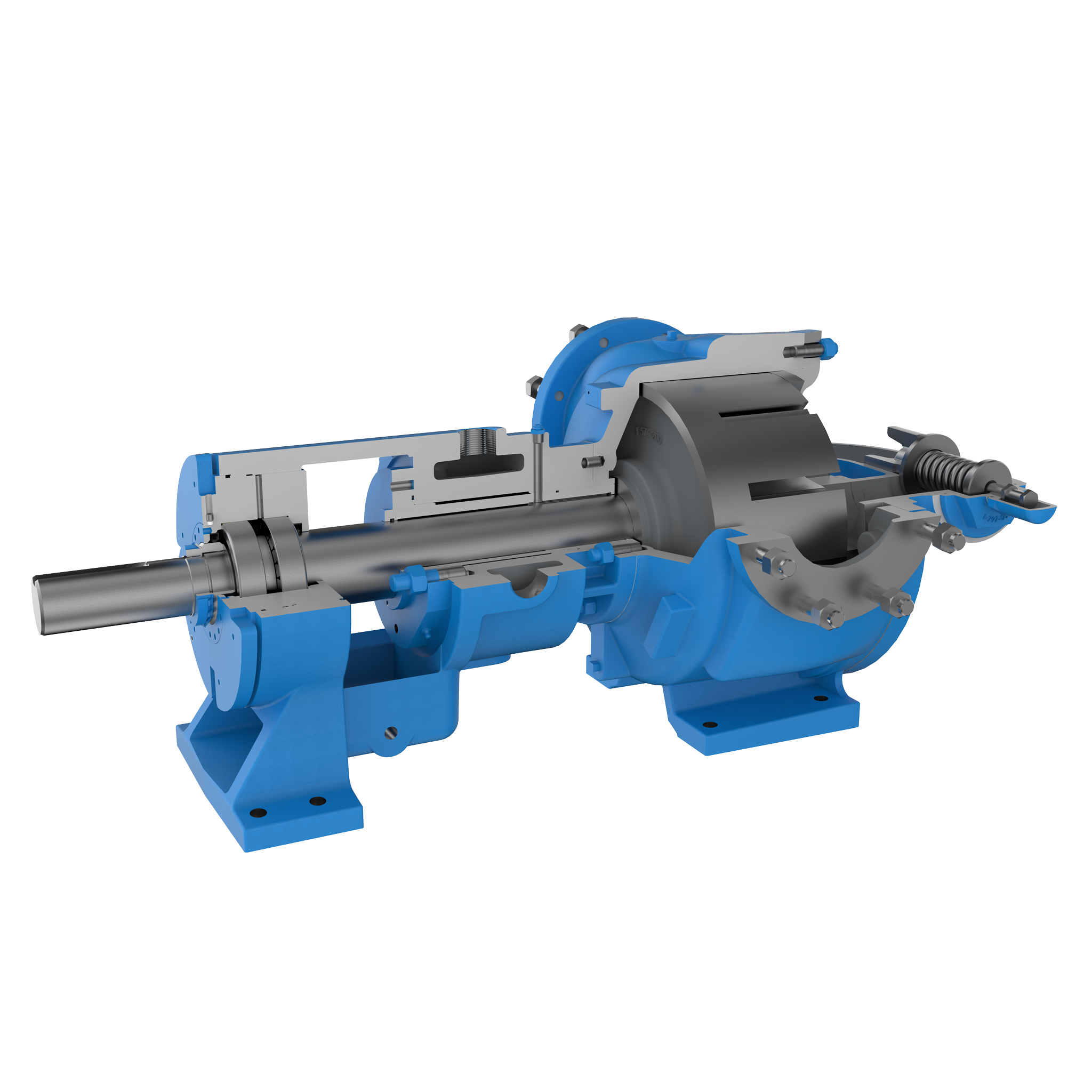

La pompa a ingranaggi interni serie 1324A™ con Tenuta O-Pro® è la soluzione perfetta per zuccheri liquidi, combustibili raffinati, oli commestibili e altro ancora grazie alla sua tenuta affidabile e alla facile manutenzione. È in grado di gestire portate da 500 a 1500 GPM (da 125 a 340 m³/h).
Caratteristiche e Vantaggi
- Il design robusto garantisce prestazioni superiori in molti mercati
- I giochi ridotti offrono un'elevata efficienza e eccellenti capacità di adescamento

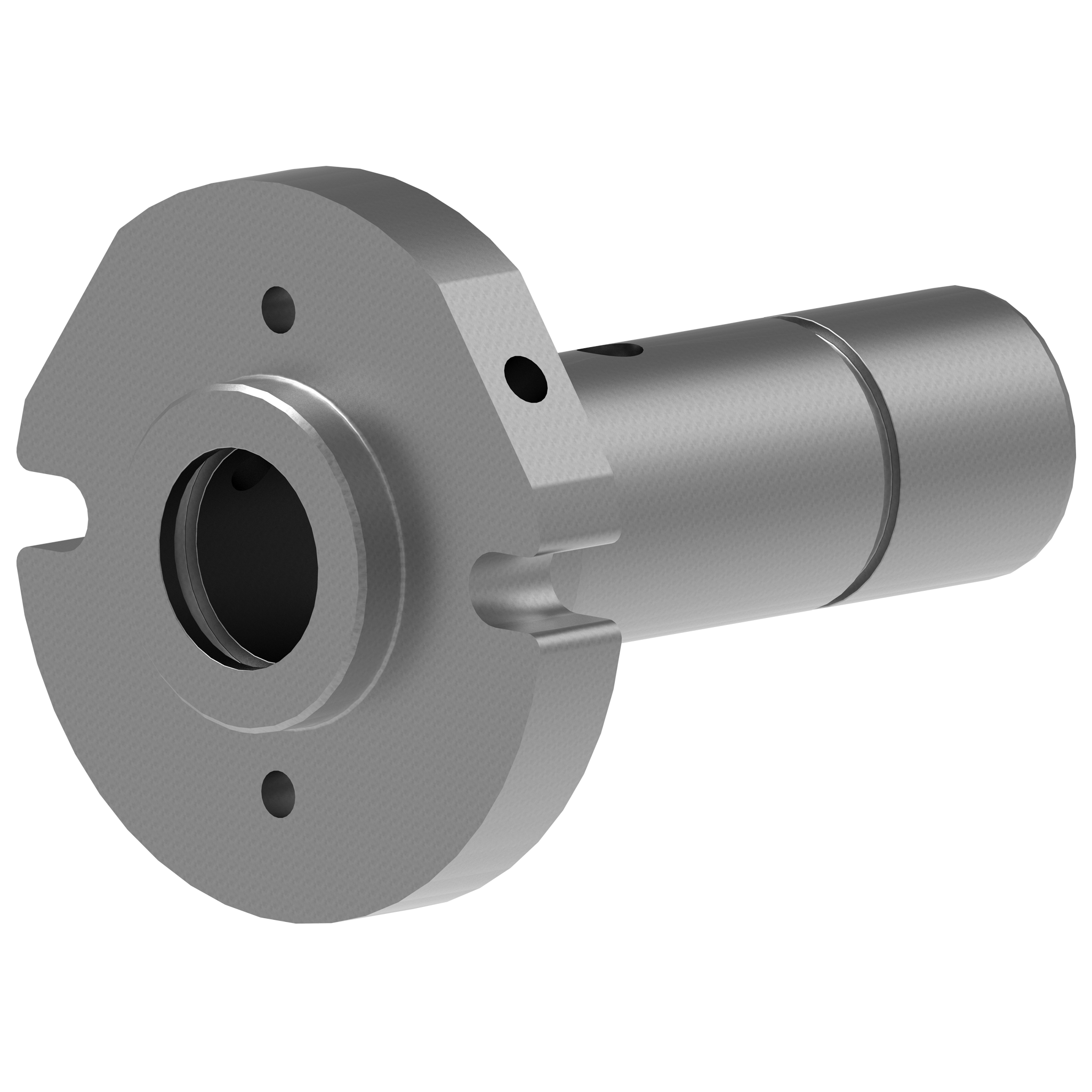

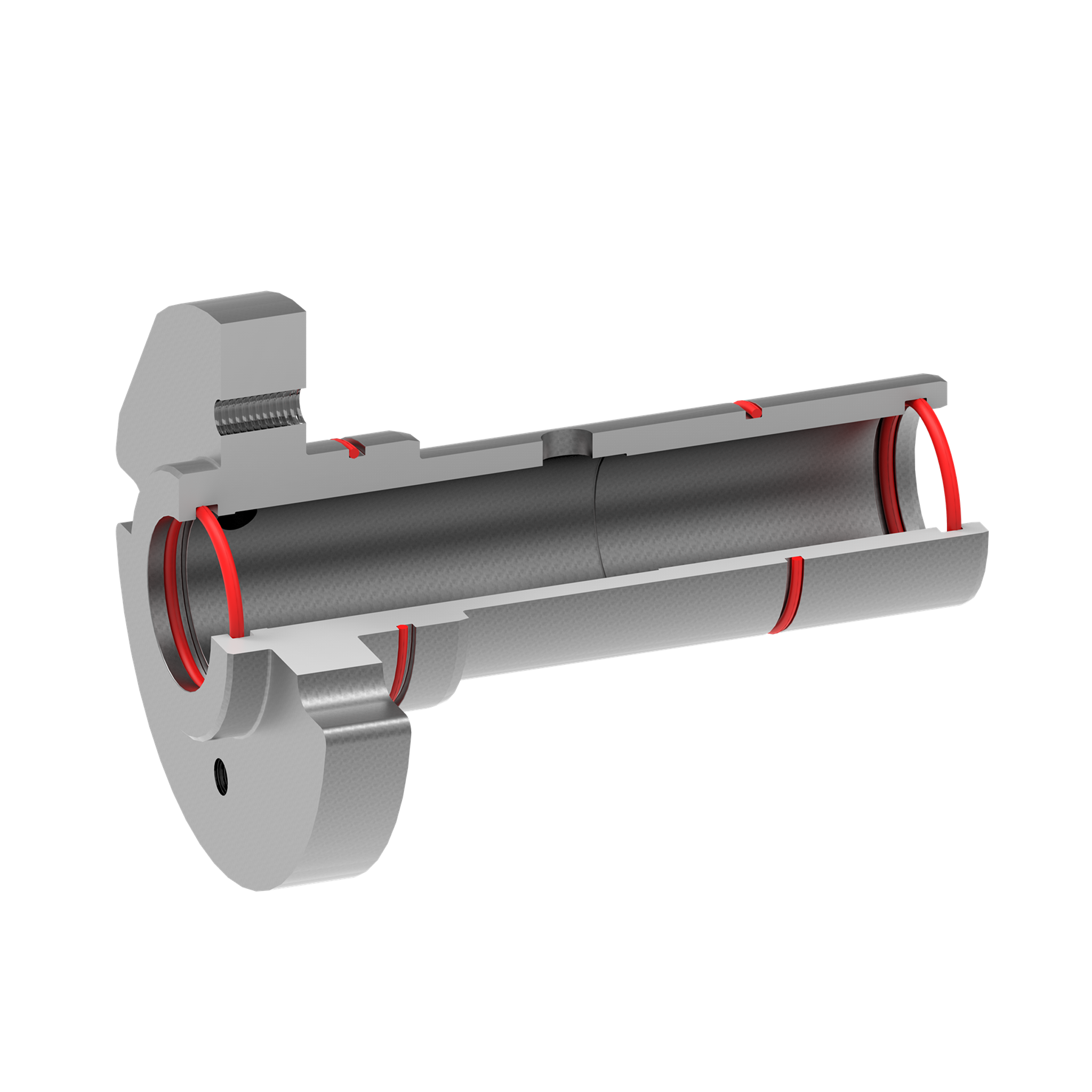

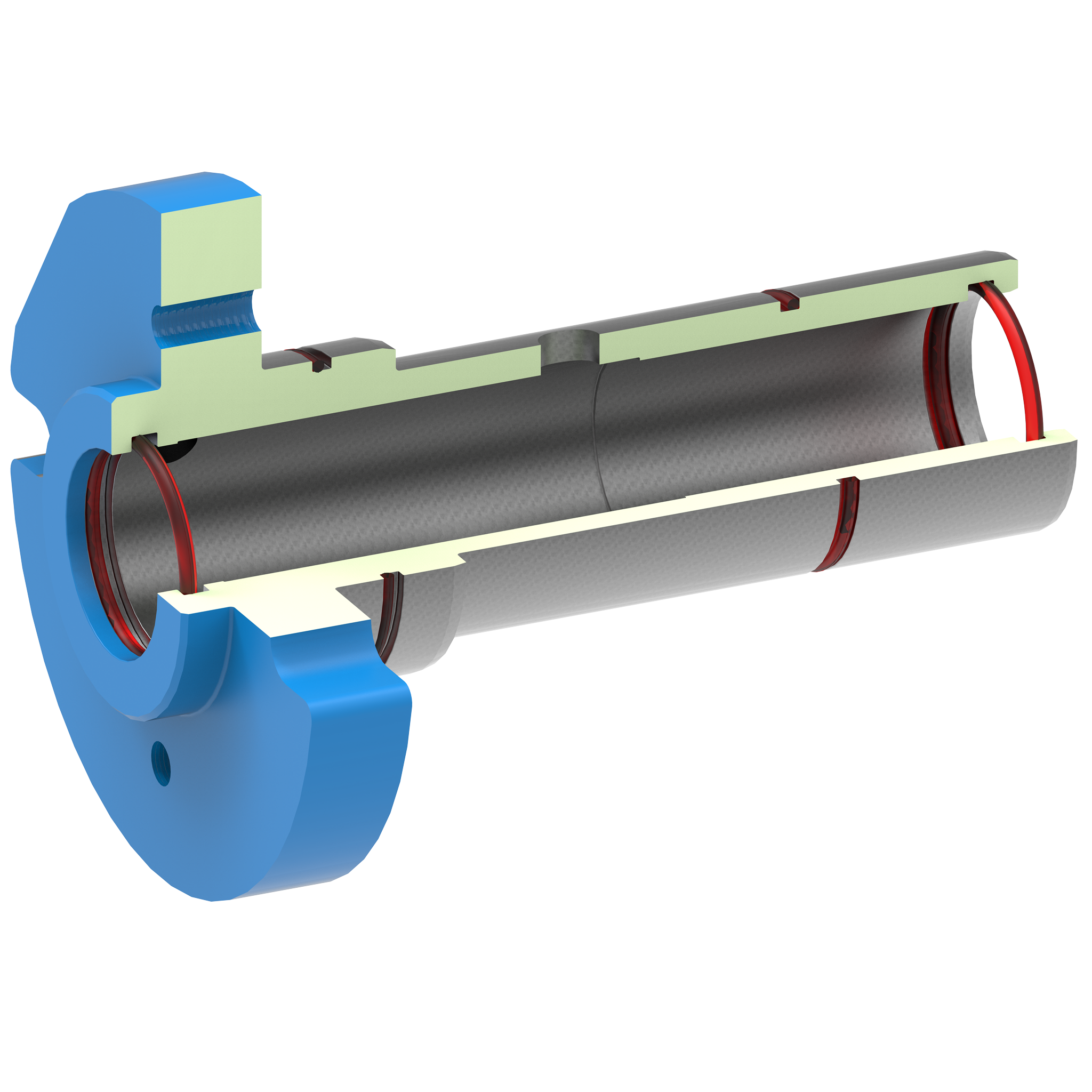

- Tenuta O-Pro® combina una tenuta affidabile con una facile manutenzione
- Tenuta O-Pro® è di serie con elastomeri FKM
Capacità
500 a 1500 GPM
125 a 340 m³/h
Viscosità
100 a 75,000 SSU
20 a 17,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
0 a +350 °F
-15 a +175 °C
Opzioni
Attacchi
Trasmissione
Montaggio
Tenuta
Specifiche
| Model | Standard Port Size | Nominal Pump Rating (GPM) | Nominal Pump Rating (m3/h) | Maximum RPM | Maximum Pressure PSI | Maximum Pressure BAR |
|---|---|---|---|---|---|---|
| N1324A | 6 | 550 | 125 | 330 | 200 | 14 |
| R1324A | 8 | 1000 | 227 | 260 | 200 | 14 |
| RS1324A | 10 | 1300 | 295 | 260 | 125 | 8.5 |
Photos
Videos
Adesivi
Gli adesivi sono un gruppo di sostanze, come il cemento, la colla, la mucillagine e la pasta, che sono in grado di tenere insieme i materiali tramite un fissaggio superficiale. Gli adesivi sono composti da diversi materiali di base, tra cui destrina, lattice, siliconi, gomma liquida, resina, silicato di sodio e amido.
Amido
L'amido deriva da mais, arrowroot o patate. È sensibile al taglio (si addensa) e la viscosità varia da pochi centipoise a oltre 20.000 cP a seconda del tipo di amido, della concentrazione nel liquido e della temperatura.
Resine
Le resine sono liquidi ad alta viscosità con componenti potenzialmente sensibili al taglio (diluenti) e composti da solventi, cere, tensioattivi e particelle di resina semisolida, tutti con diversi problemi di compatibilità chimica. Queste resine possono essere utilizzate in poliuretani, epossidici e altri adesivi. In alcuni casi, le resine contengono pigmenti che comportano problemi di usura abrasiva.
Combustibili raffinati
I carburanti raffinati comprendono gli oli combustibili a base di petrolio e alcuni jet fuel. La loro viscosità e la temperatura gestita possono variare notevolmente. Normalmente vengono gestiti in operazioni di trasferimento alla rinfusa.
Technical Service Manuals
Catalog Sections
Product Flyers
Product Flyers
Product Flyers
Product Flyers
-
REPAIR RESOURCES
Quick Tip #01 - Setting End Clearance on a Viking Pump Universal Seal Pump O-ring Replacement: O-Pro® Barrier Seal How to Use a Thrust Bearing Locknut Tool Viking Pump Universal Seal Series with Stuffing Box Component Seals Repair Kit Installation Quick Tip #02 - Install Mechanical Seal into Stuffing Box in Viking Pump Universal Seal Pump
-
DRAWINGS
N with Jacketed Head - 6" Class 125 ANSI Opposite PDF
STEP
N with Jacketed Relief Valve - 6" Class 150 ANSI Opposite PDF
STEP
N with Plain Head - 5" Class 125 ANSI LH PDF
N with Plain Head - 5" Class 125 ANSI RH PDF
N with Plain Head - 6" Class 150 ANSI Opposite PDF
STEP
N with Relief Valve - 6" Class 150 ANSI Opposite PDF
STEP
R with Jacketed Head - 8" Class 125 ANSI Opposite PDF
STEP
R with Relief Valve - 8" Class 125 ANSI Opposite PDF
STEP
RS with Jacketed Head - 10" Class 150 ANSI Opposite PDF
STEP
RS with Plain Head - 10" Class 125 ANSI Opposite PDF
STEP
