La pompa a ingranaggi interni serie 8124A™ è la soluzione perfetta per prodotti petrolchimici, isocianati, polioli e altro ancora grazie al sistema di azionamento magnetico senza guarnizioni che mantiene contenuti i liquidi pericolosi. È in grado di gestire portate fino a 500 GPM (114 m³/h).
Caratteristiche e Vantaggi

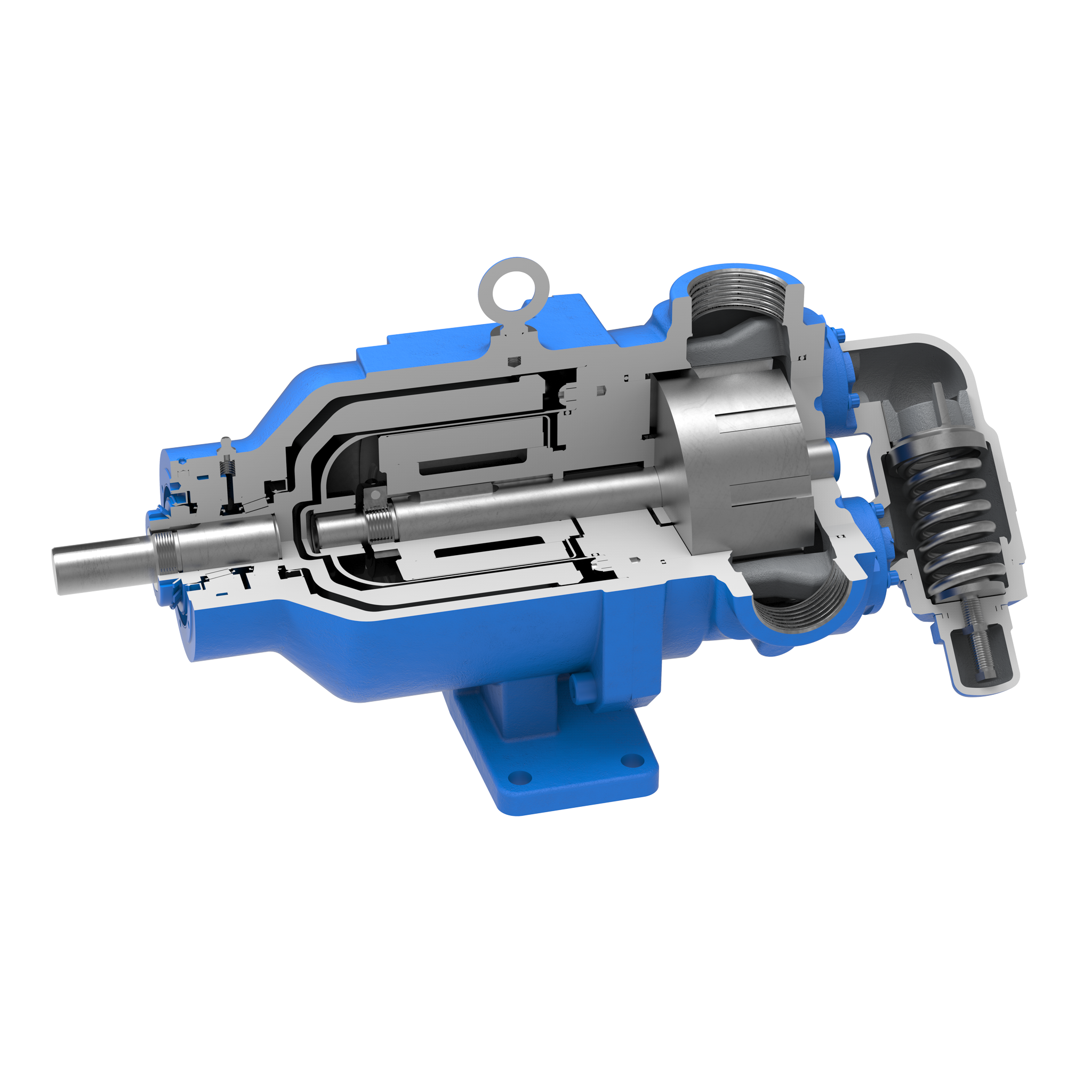

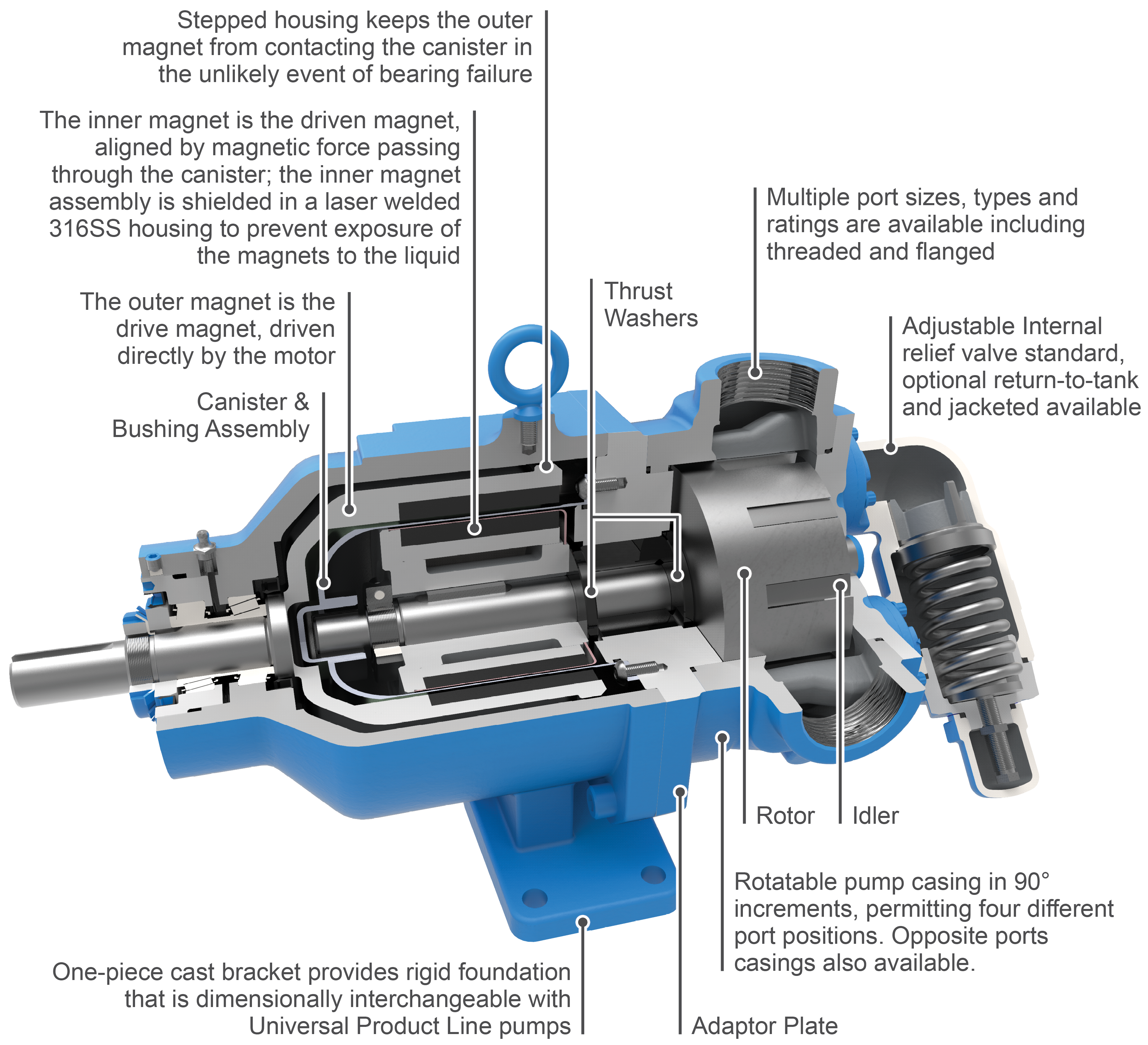

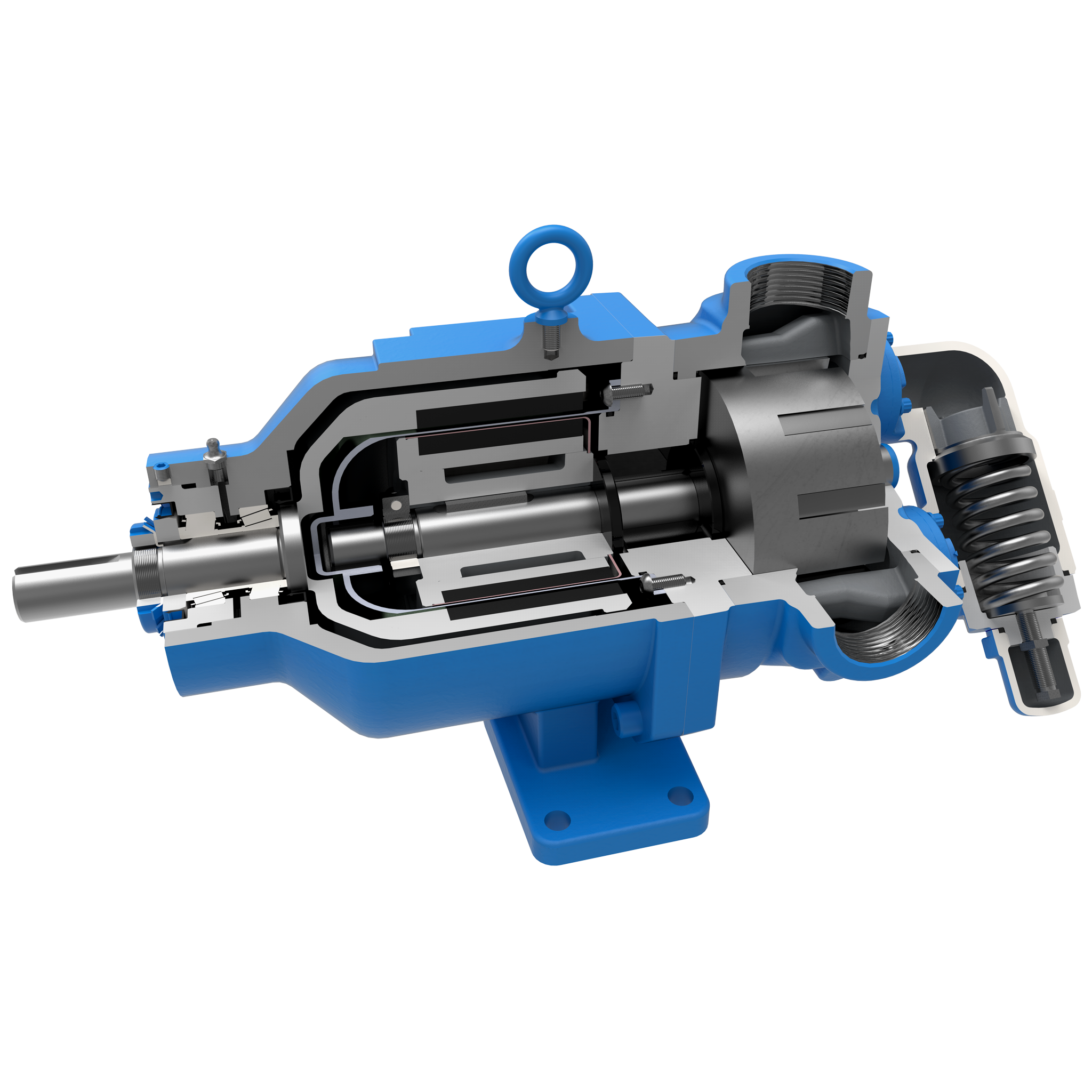

- Il sistema di trasmissione magnetica senza guarnizioni elimina la tenuta dell'albero per garantire il massimo livello di contenimento di liquidi e vapori
- Tutti i liquidi e i vapori sono sigillati ermeticamente nella pompa
- Utilizzata in particolare per liquidi pericolosi e difficili da sigillare
Video file
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 250,000 SSU
1 a 55,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-60 a +450 °F
-50 a +230 °C
Opzioni
Attacchi
Angolo destro (90°) (corpo girevole), H-Q
Opposti (180°), QS
NPT/BSP
Flangiati (ASME/ANSI)
Trasmissione
R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito
D Trasmissione a montaggio diretto
Montaggio
Montaggio su piedini
Tenuta
Trasmissione magnetica
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| H8124A | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |

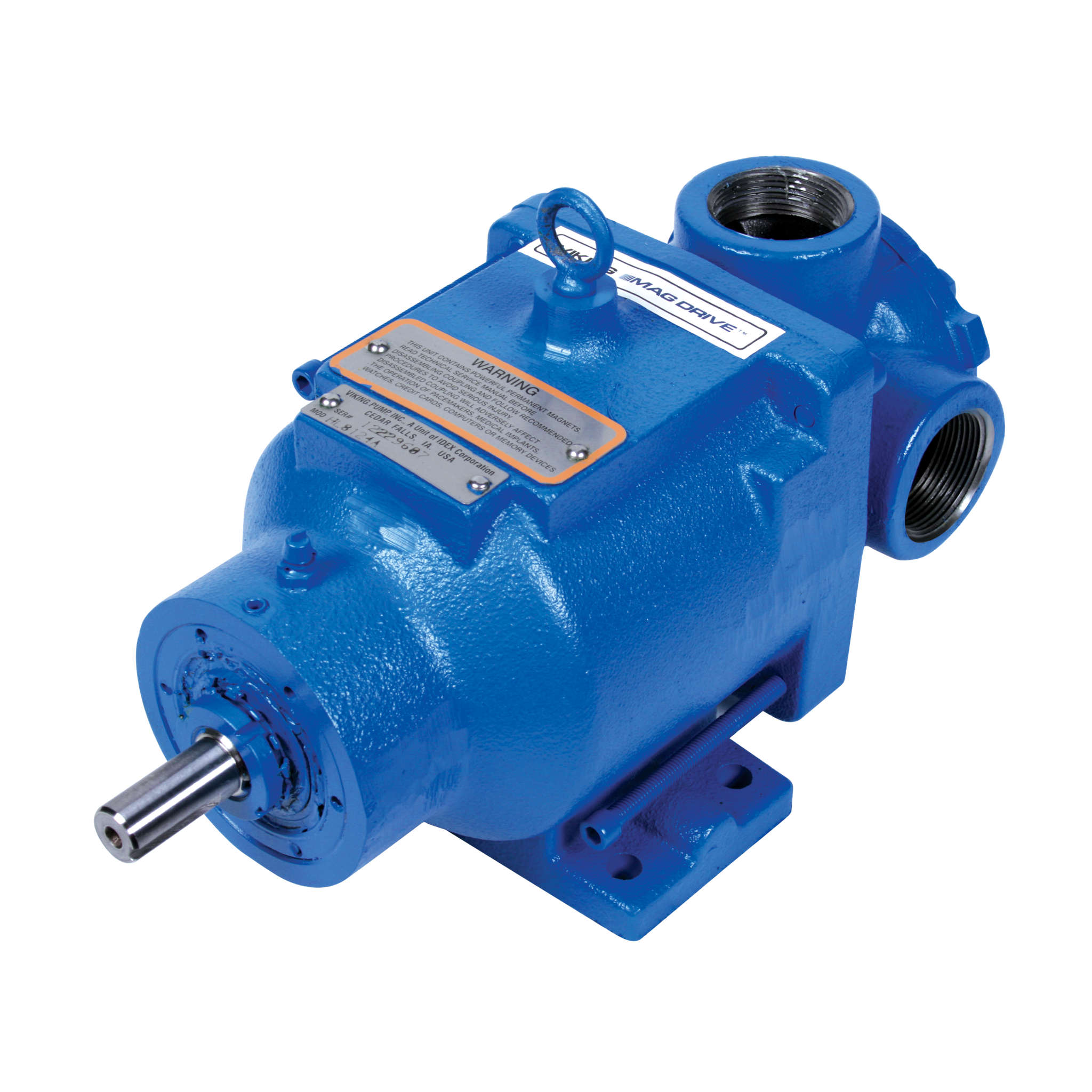

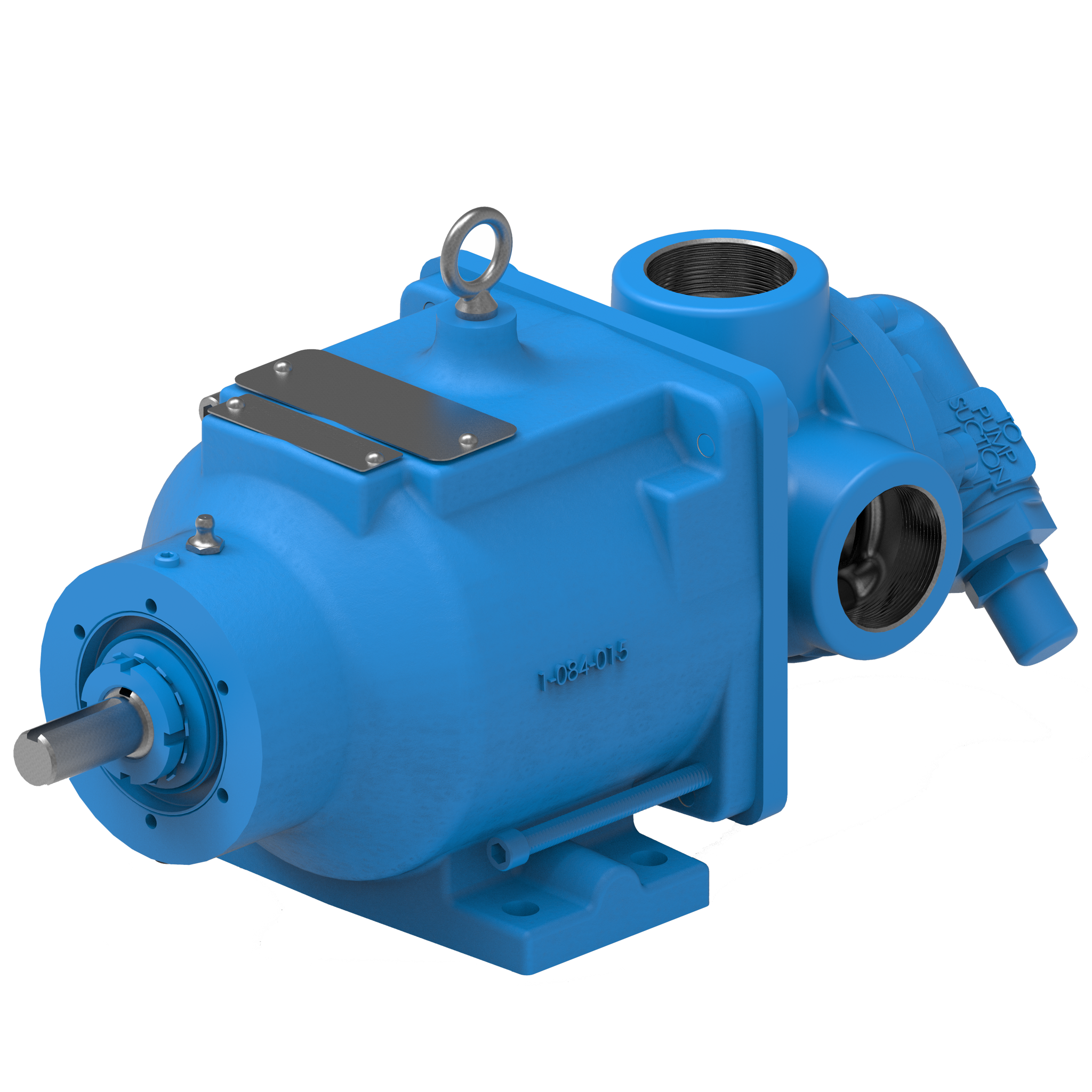

| HL8124A | 1.5 | 30 | 6.8 | 1750 | 200 | 14 |

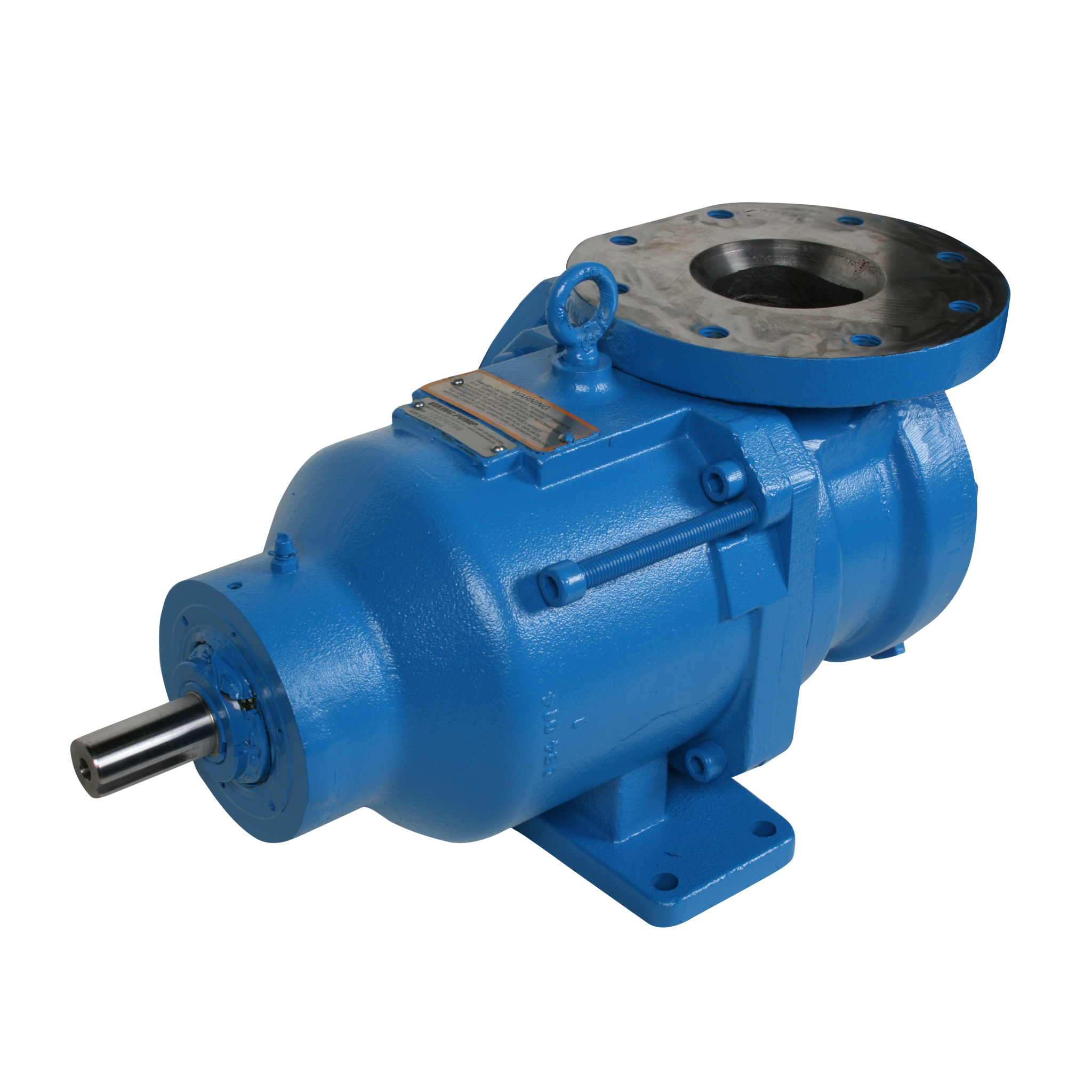

| K8124A | 2 | 80 | 18 | 780 | 200 | 14 |

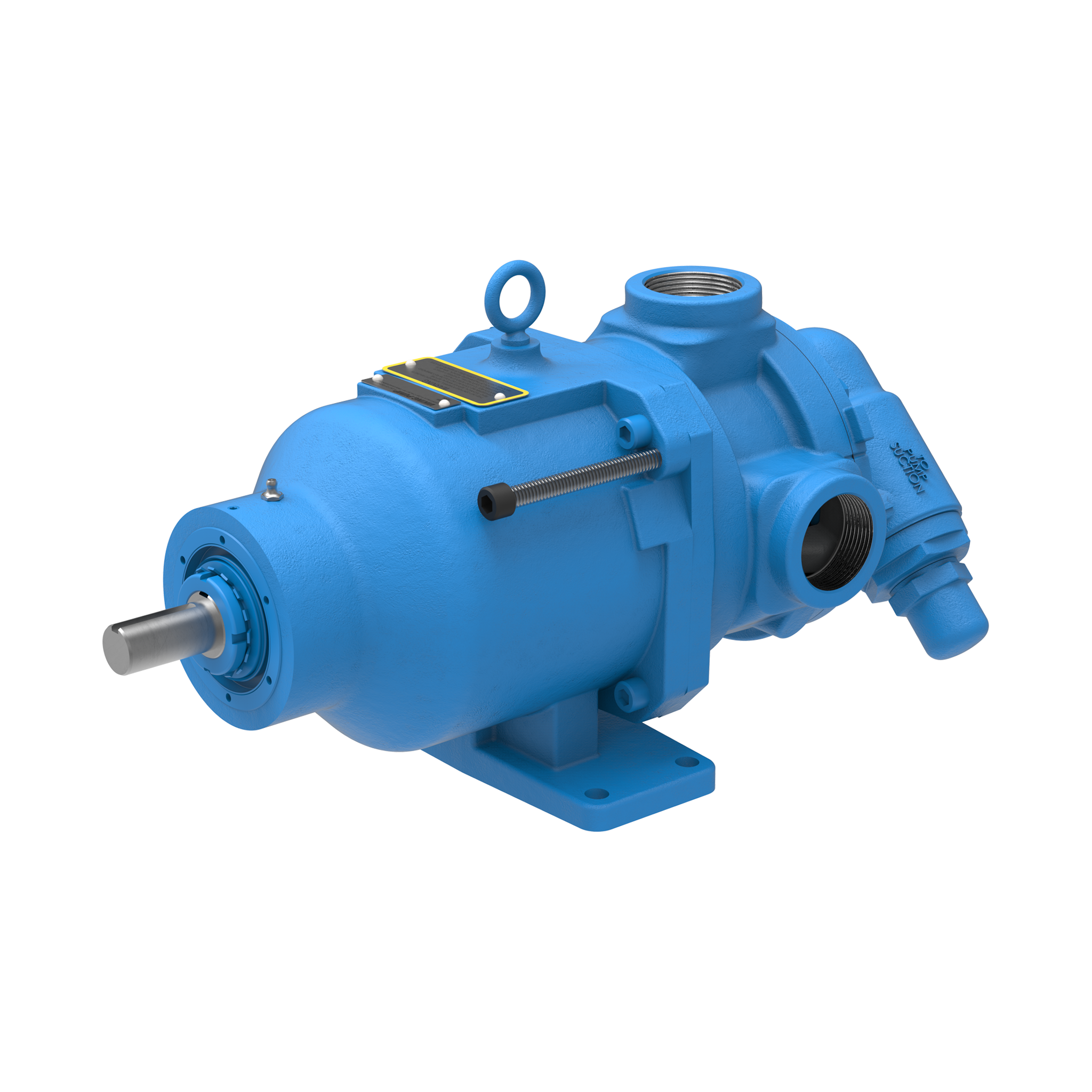

| KK8124A | 2 | 100 | 23 | 780 | 200 | 14 |
| L8124A | 2 | 135 | 30 | 640 | 200 | 14 |
| LQ8124A | 2.5 | 135 | 30 | 640 | 200 | 14 |

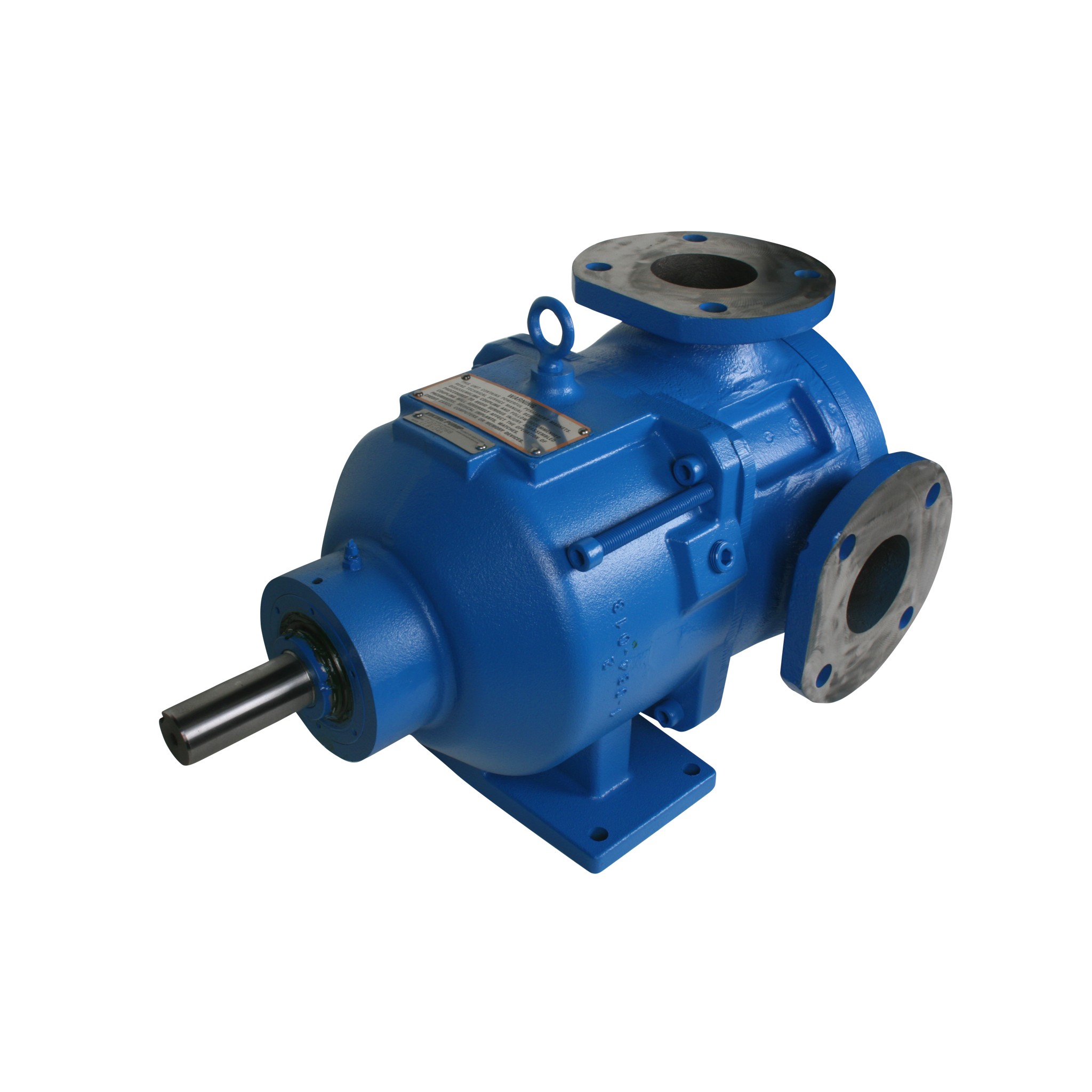

| LL8124A | 3 | 170 | 39 | 640 | 200 | 14 |
| LS8124A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q8124A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS8124A | 6 | 500 | 114 | 520 | 200 | 14 |
