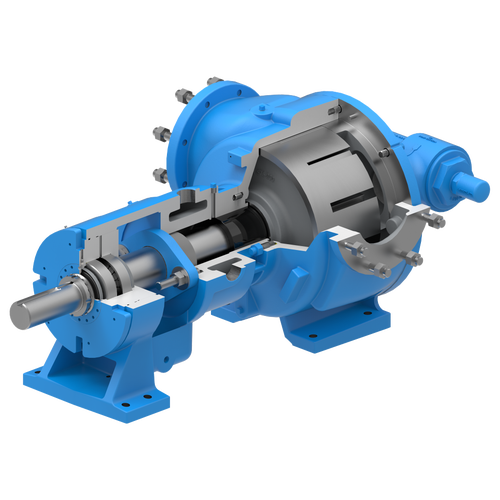

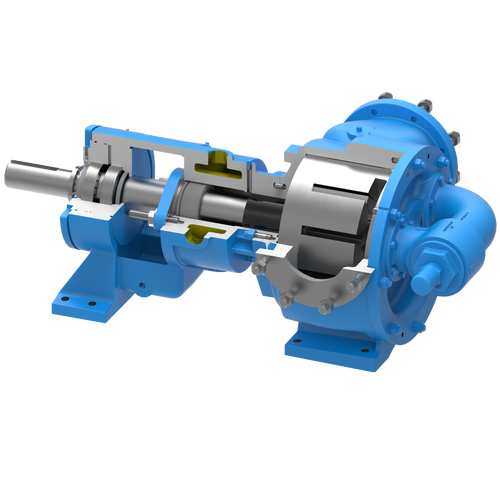

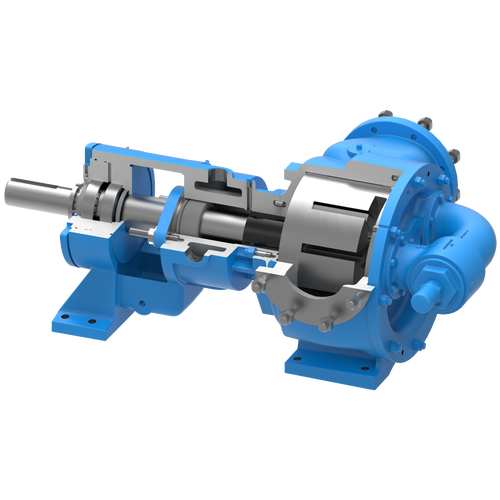

La pompa a ingranaggi interni serie 4324A™ è la soluzione robusta e affidabile per quasi tutte le applicazioni non corrosive come adesivi, asfalto, vernici e inchiostri, ecc. È in grado di gestire portate da 500 a 1600 GPM (da 114 a 364 m³/h).
Caratteristiche e Vantaggi
- Robusto e affidabile, ma economico
- Ampia gamma di dimensioni e opzioni disponibili per adattarsi a quasi tutte le applicazioni non corrosive
- Giochi minimi per un'elevata efficienza e un'eccellente capacità di adescamento
Capacità
500 a 1600 GPM
114 a 364 m³/h
Viscosità
28 a 2,000,000 SSU
1 a 440,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-60 a +450 °F
-50 a +230 °C
Opzioni
Attacchi
Opposti (180º)
Flangiati (ASME/ANSI)
Trasmissione
R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito
Montaggio
Montaggio su piedini
Tenuta
Dispositivo di tenuta a componente
Dispositivo di tenuta a cartuccia
Tripla guarnizione a labbro a cartuccia
Specifiche
| Model | Standard Port Size (inches) | Nominal Pump Rating (GPM) | Nominal Pump Rating (m3/h) | Maximum RPM | Maximum Pressure (PSI) | Maximum Pressure (BAR) |
|---|---|---|---|---|---|---|

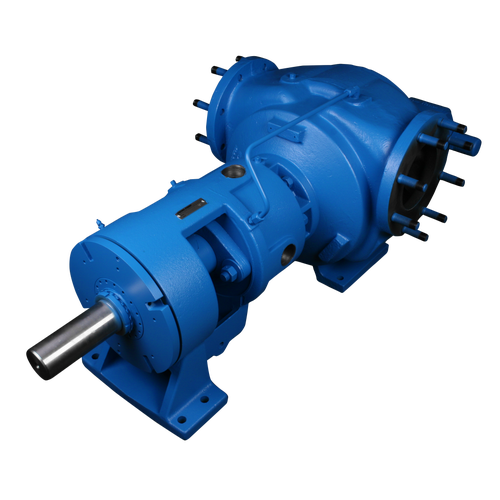

| N4324A | 6 in. | 600 GPM | 136 m³/h | 250 RPM | 200 PSI | 14 BAR |

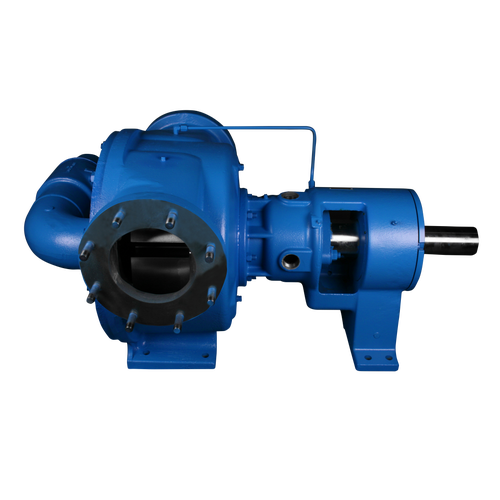

| R4324A | 8 in. | 1,100 GPM | 250 m³/h | 280 RPM | 200 PSI | 14 BAR |
| RS4324A | 10 in. | 1,600 GPM | 364 m³/h | 280 RPM | 125 PSI | 9 BAR |
