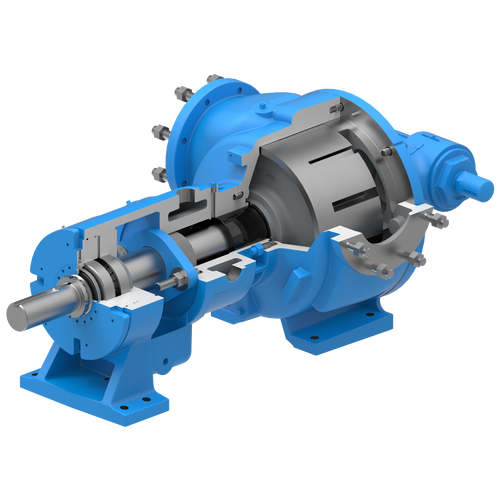

Innerkugghjulspumpen i 4324A Series™ är en tålig och pålitlig lösning för så gott som alla icke-frätande tillämpningar, till exempel lim, asfalt, färg och bläck. Den kan hantera flöden på 500–1 600 GPM (114–364 m³/tim).
Funktioner och fördelar
- Tålig, pålitlig och ekonomisk
- Det största utbudet av stillrlekar och alternativ för så gott som alla icke-frätande tillämpningar
- Minsta spelrum för hög effektivitet och utmärkt självsugningsförmåga
Kapacitet
500 till 1600 GPM
114 till 364 m³/h
Viskositet
28 till 2,000,000 SSU
1 till 440,000 cSt
Tryck
till 200 PSI
till 14 Bar
Temperatur
-60 till +450 °F
-50 till +230 °C
Alternativ
Portar
Motsatt (180º)
Med fläns (ASME/ANSI)
Drift
R, kompensationsdrift för växelreducerare
P, köpt drift för växelreducerare
Montering
Fotmontering
Tätningar
Mekanisk komponenttätning
Mekanisk patrontätning
Trippel läpptätning för patroner
Specifikationer
| Model | Standard Port Size (inches) | Nominal Pump Rating (GPM) | Nominal Pump Rating (m3/h) | Maximum RPM | Maximum Pressure (PSI) | Maximum Pressure (BAR) |
|---|---|---|---|---|---|---|
| N4324A | 6 in. | 600 GPM | 136 m³/h | 250 RPM | 200 PSI | 14 BAR |
| R4324A | 8 in. | 1,100 GPM | 250 m³/h | 280 RPM | 200 PSI | 14 BAR |
| RS4324A | 10 in. | 1,600 GPM | 364 m³/h | 280 RPM | 125 PSI | 9 BAR |
Photos
Videos
TSM / Catalog / Flyers / Brochures
Technical Service Manuals
Technical Service Manuals
Catalog Sections
Catalog Sections
Product Flyers
Product Flyers
Product Flyers
Product Flyers
Product Flyers
-
REPAIR RESOURCES
-
DRAWINGS
N4324A with Jacketed Head - 6" Class 125 ANSI Opposite PDF
STEP
N4324A with Jacketed Relief Valve - 6" Class 125 ANSI Opposite PDF
STEP
N4324A with Plain Head - 5" Class 125 ANSI LH PDF
N4324A with Plain Head - 5" Class 125 ANSI RH PDF
N4324A with Plain Head - 6" Class 125 ANSI Opposite PDF
STEP
N4324A with Relief Valve - 6" Class 125 ANSI Opposite PDF
STEP
R4324A with Jacketed Head - 8" Class 125 ANSI Opposite PDF
STEP
R4324A with Relief Valve - 8" Class 125 ANSI Opposite PDF
STEP
