Grazie al funzionamento ad alta velocità per applicazioni con viscosità da bassa a moderata, la pompa a ingranaggi interni 495 Series™ è la soluzione perfetta per combustibili raffinati, oli lubrificanti, lubrificazione di apparecchiature rotanti e altri utilizzi. Può gestire portate fino a 26 m³/h (115 gal/min).
Caratteristiche e Vantaggi
- La serie di pompe a ingranaggi più compatte, ideali per spazi ristretti
- Le pompe più economiche con funzionamento ad alta velocità, perfette per applicazioni con viscosità da bassa a moderata
- Opzioni di montaggio verticale per un'ulteriore riduzione degli ingombri
Capacità
a 115 GPM
a 26 m³/h
Viscosità
28 a 15,000 SSU
1 a 3,300 cSt
Pressione
a 250 PSI
a 17 Bar
Temperatura
-40 a +300 °F
-40 a +150 °C
Opzioni
Attacchi
Trasmissione
Montaggio
Tenuta
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (60 Hz) GPM | Potenza nominale della pompa (60 Hz) m³/h | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| G495 | 1 | 8 | 1.8 | 1750 | 250 | 17 |
| GG495 | 1 | 10 | 2.3 | 1750 | 250 | 17 |

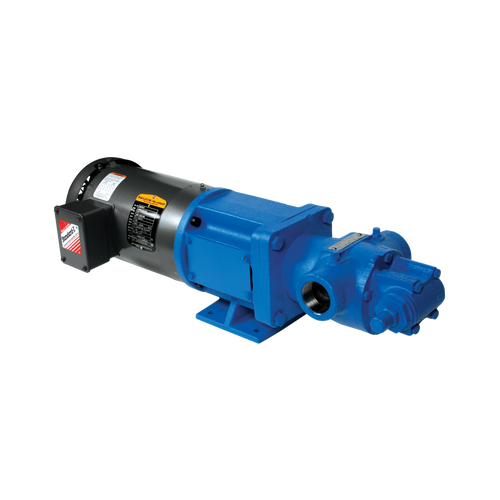

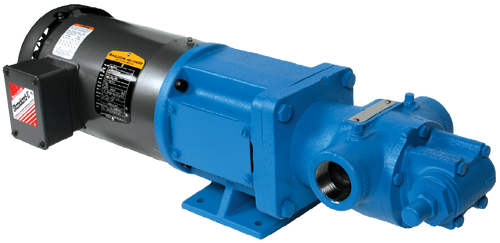

| H495 | 1.5 | 15 | 3.4 | 1750 | 250 | 17 |

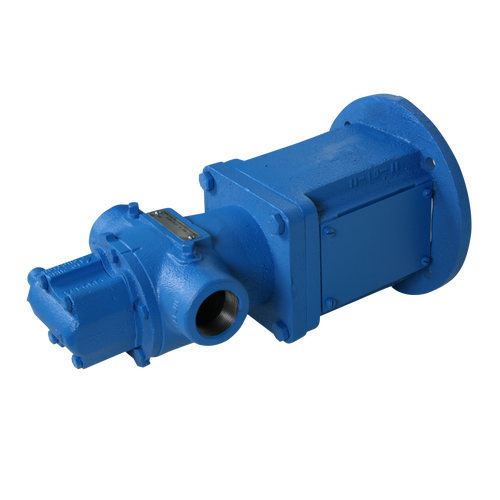

| HJ495 | 1.5 | 20 | 4.5 | 1750 | 250 | 17 |

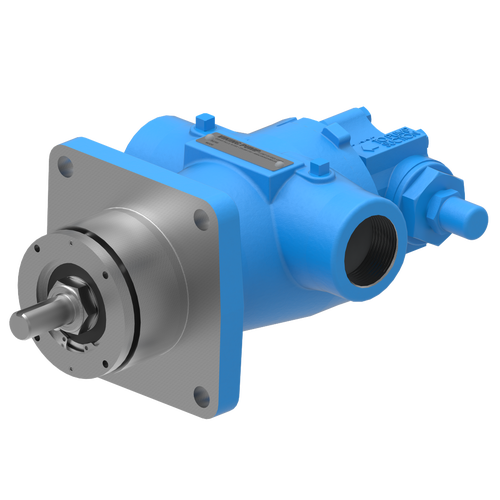

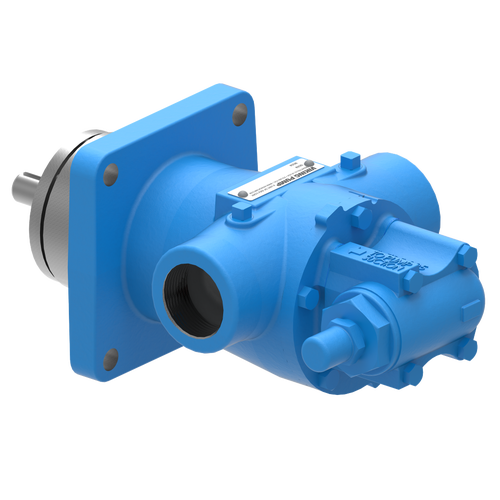

| HL495 | 1.5 | 30 | 6.8 | 1750 | 250 | 17 |
| AS495 | 2.5 | 55 | 12 | 1750 | 250 | 17 |

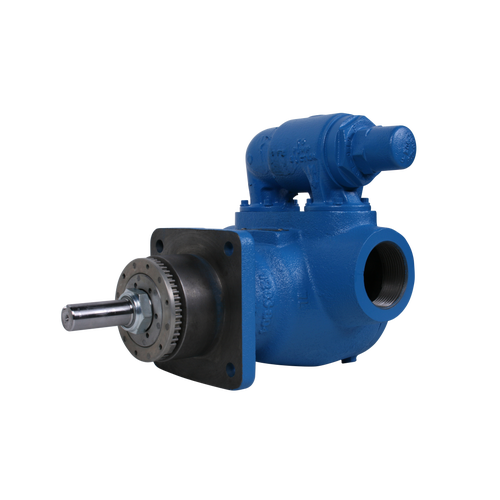

| AK495 | 2.5 | 85 | 19 | 1750 | 250 | 17 |
| AL495 | 3 | 115 | 26 | 1750 | 250 | 17 |

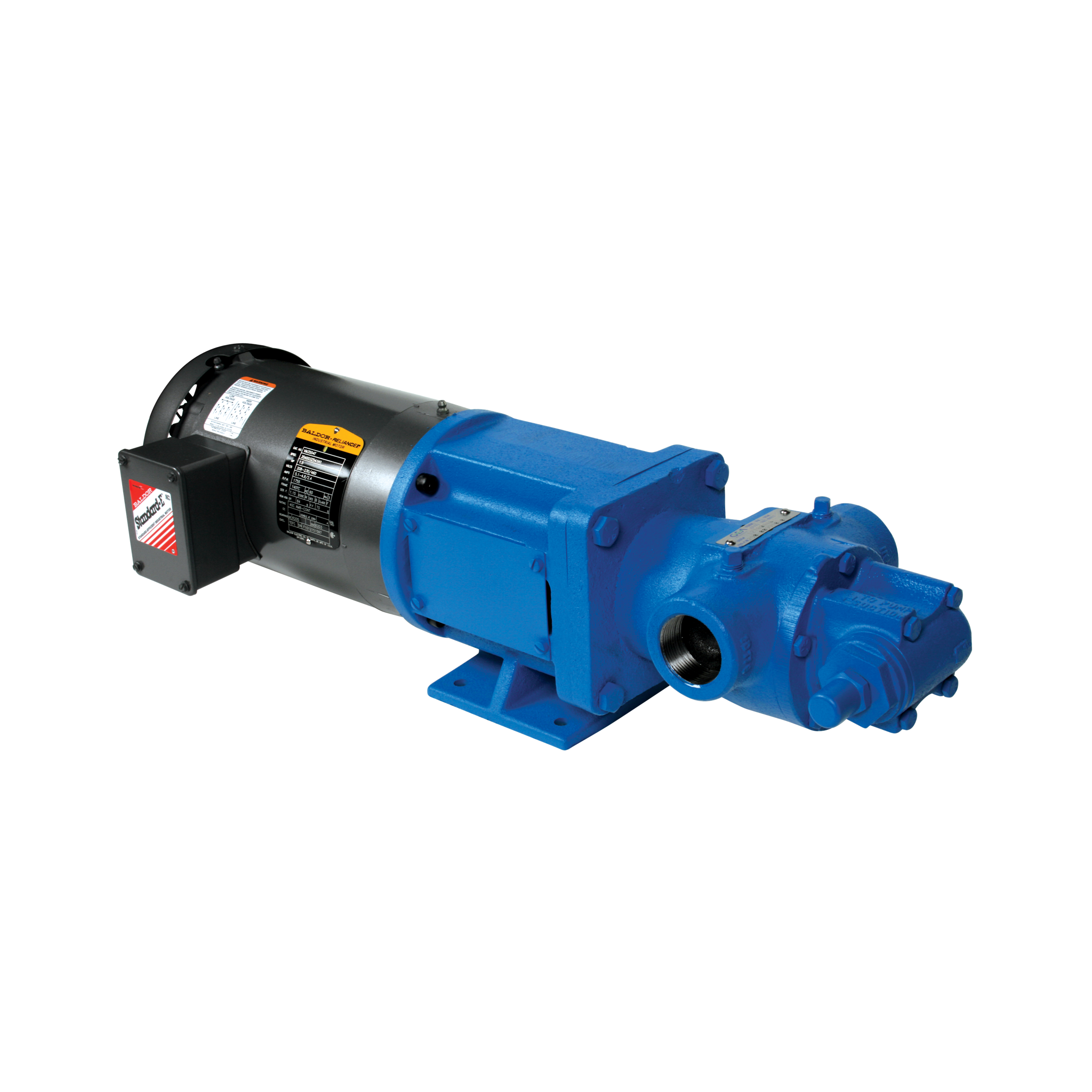

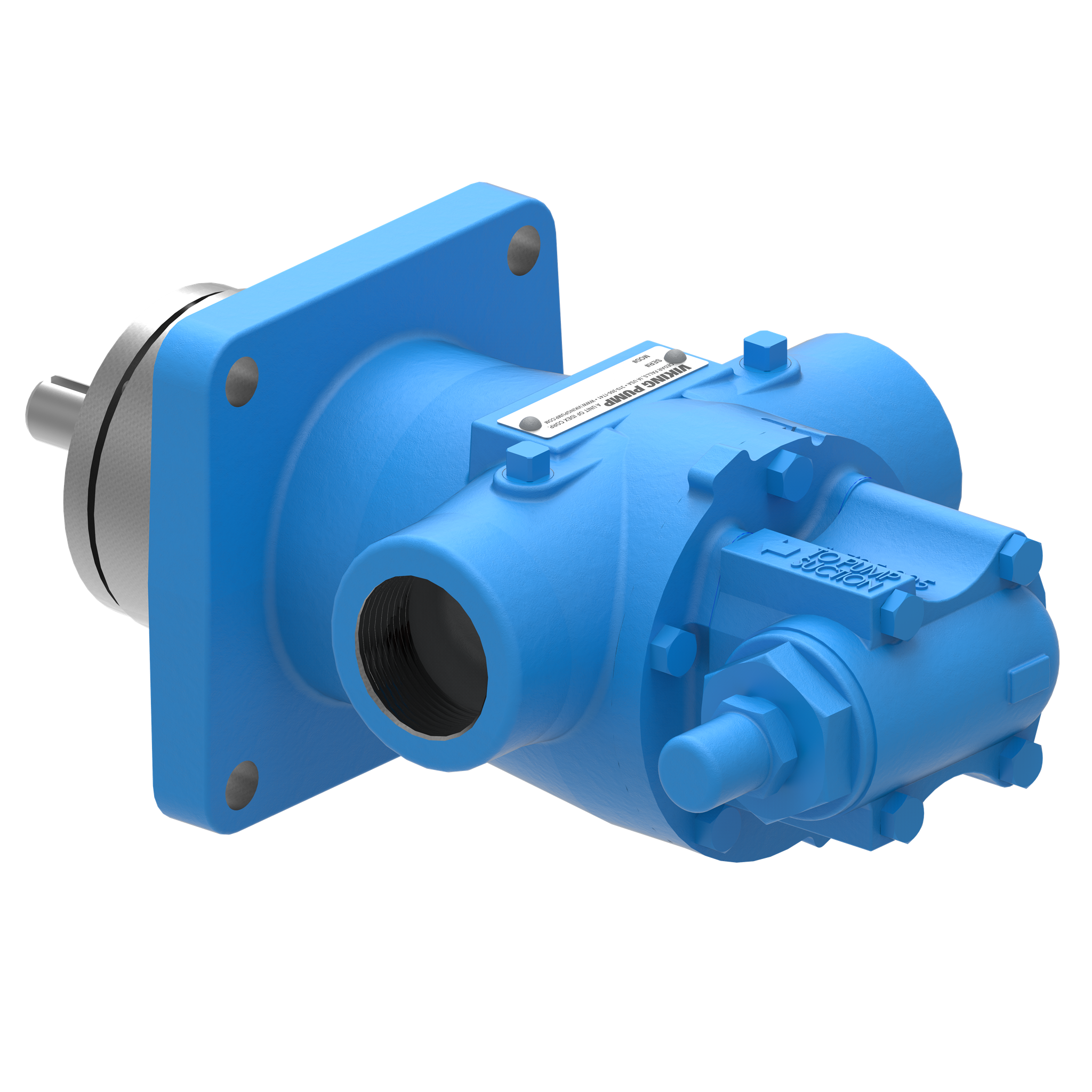

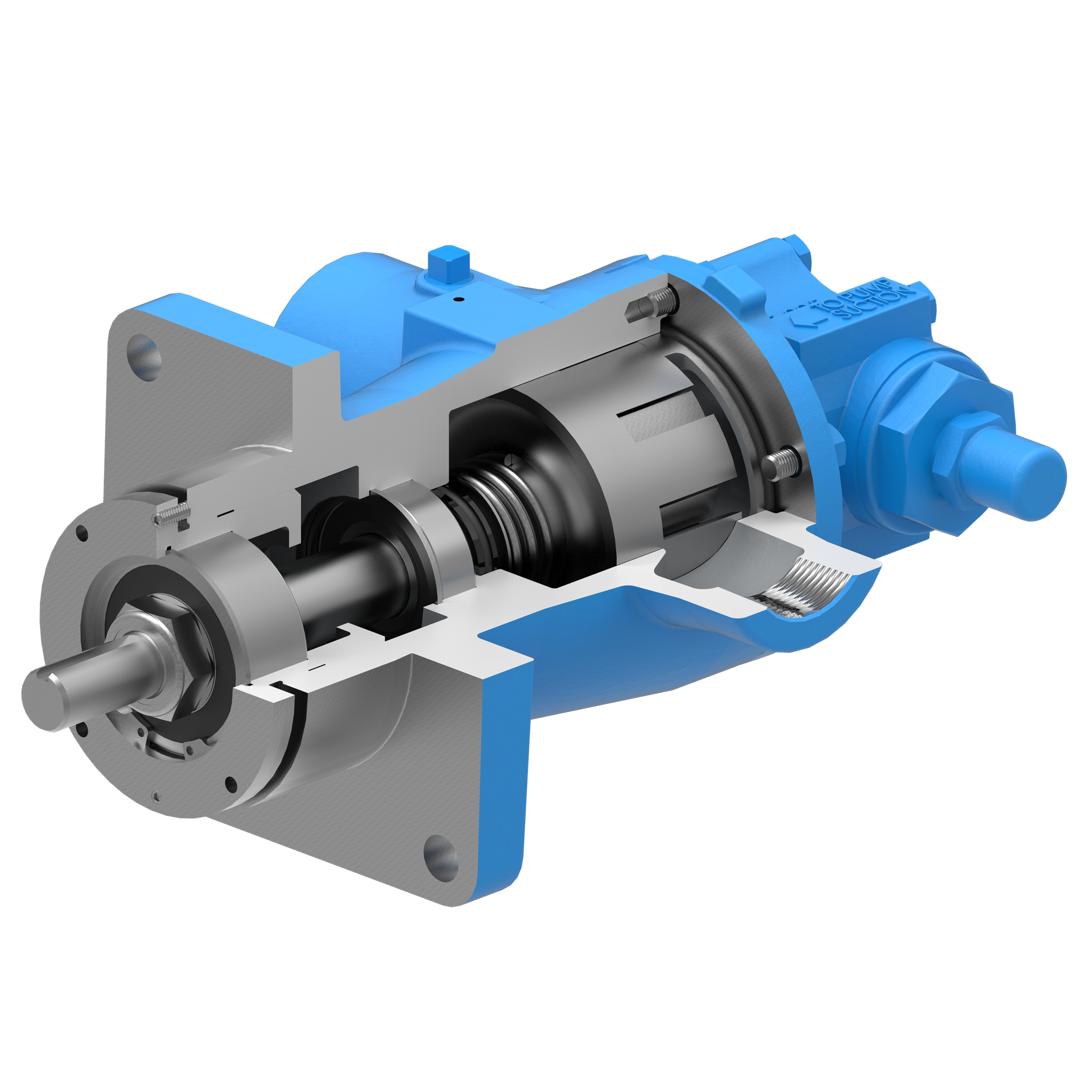

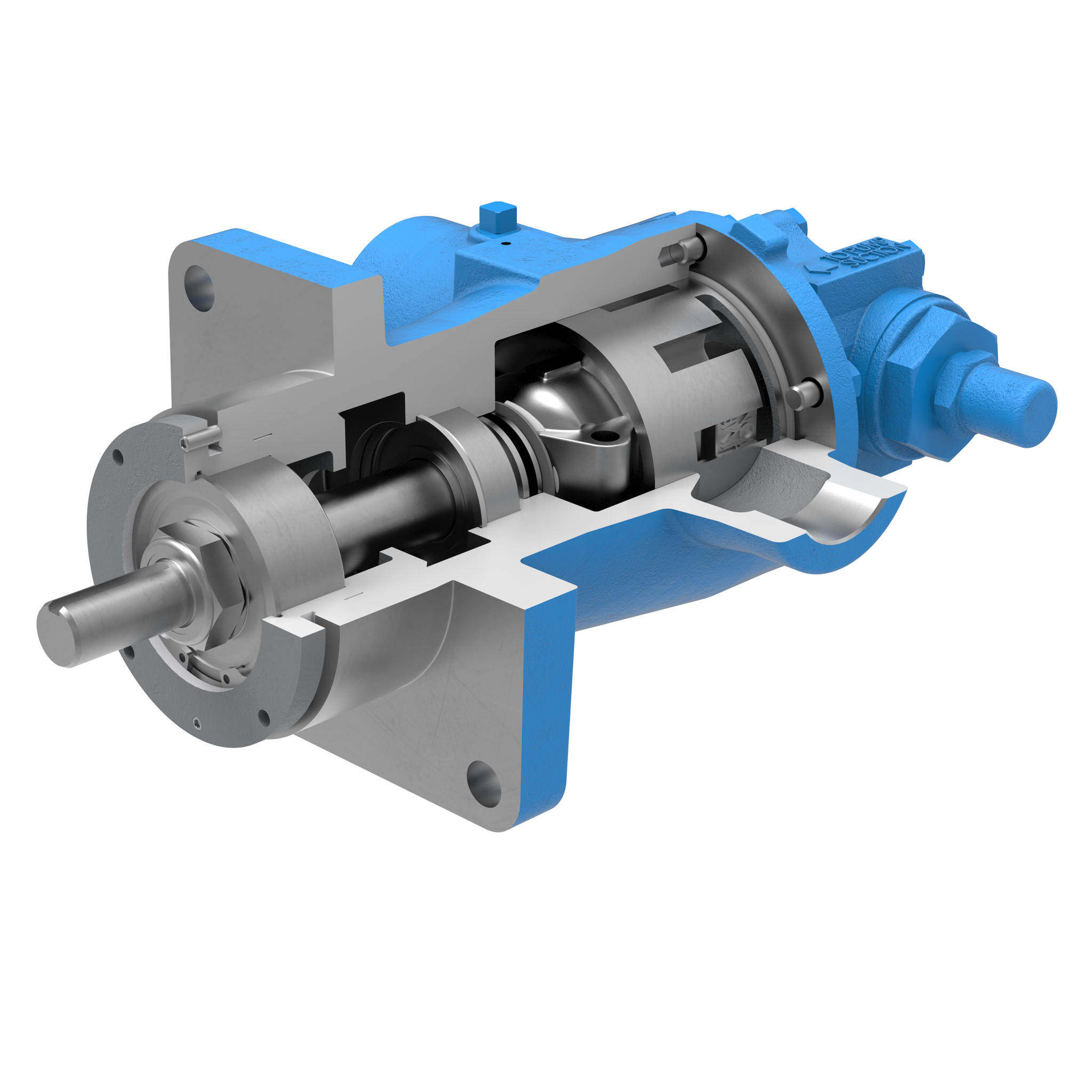

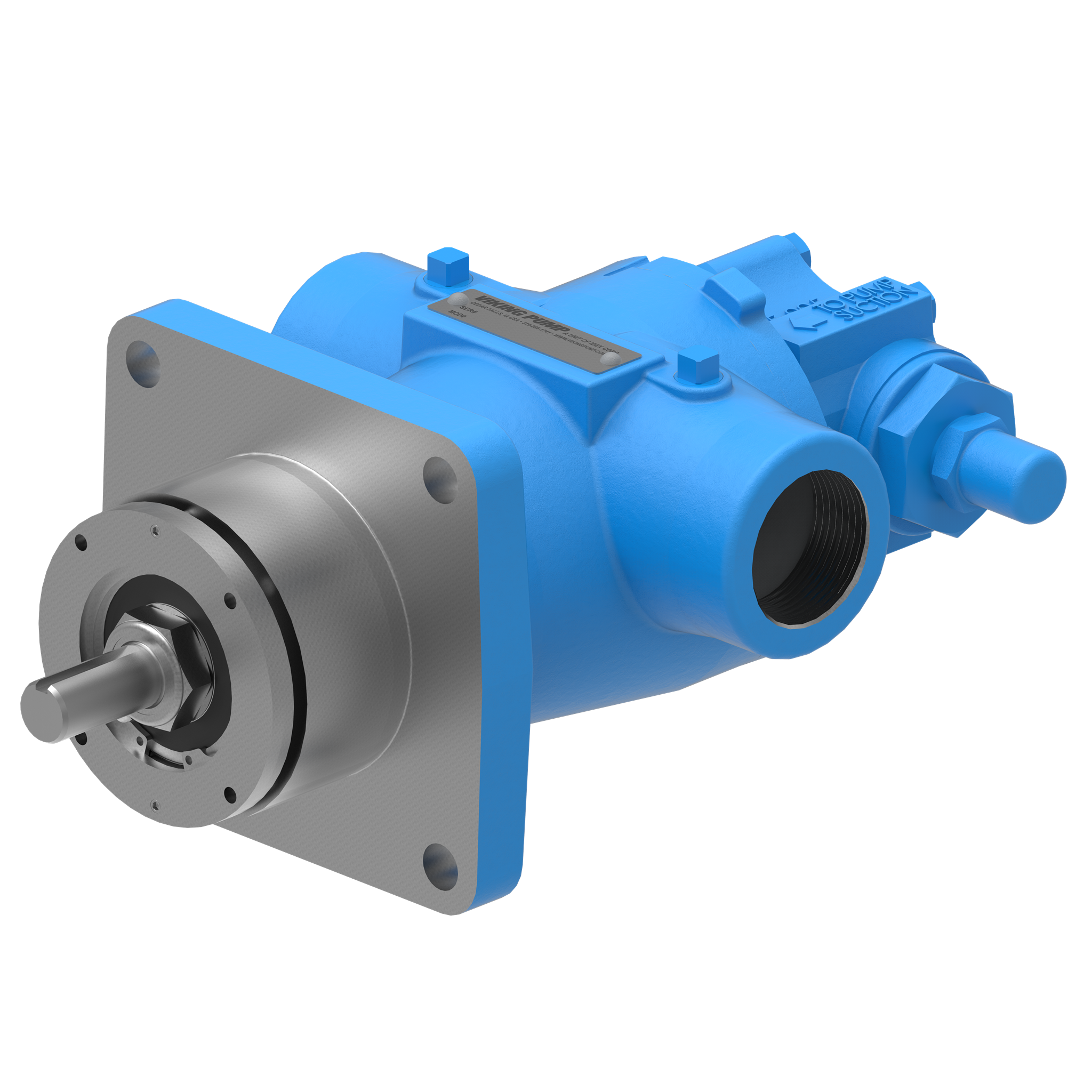

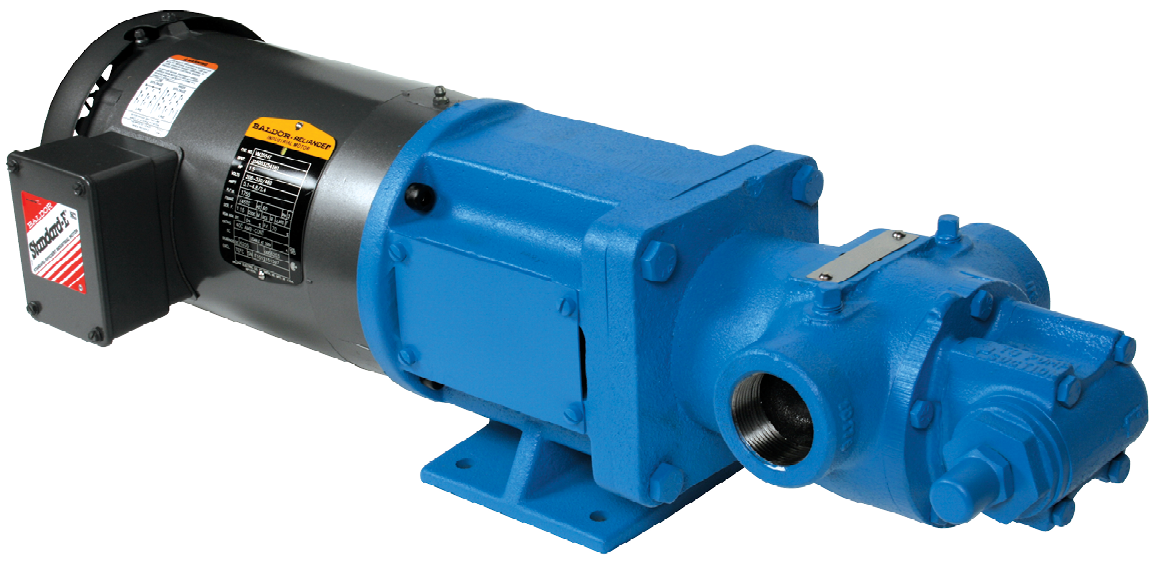

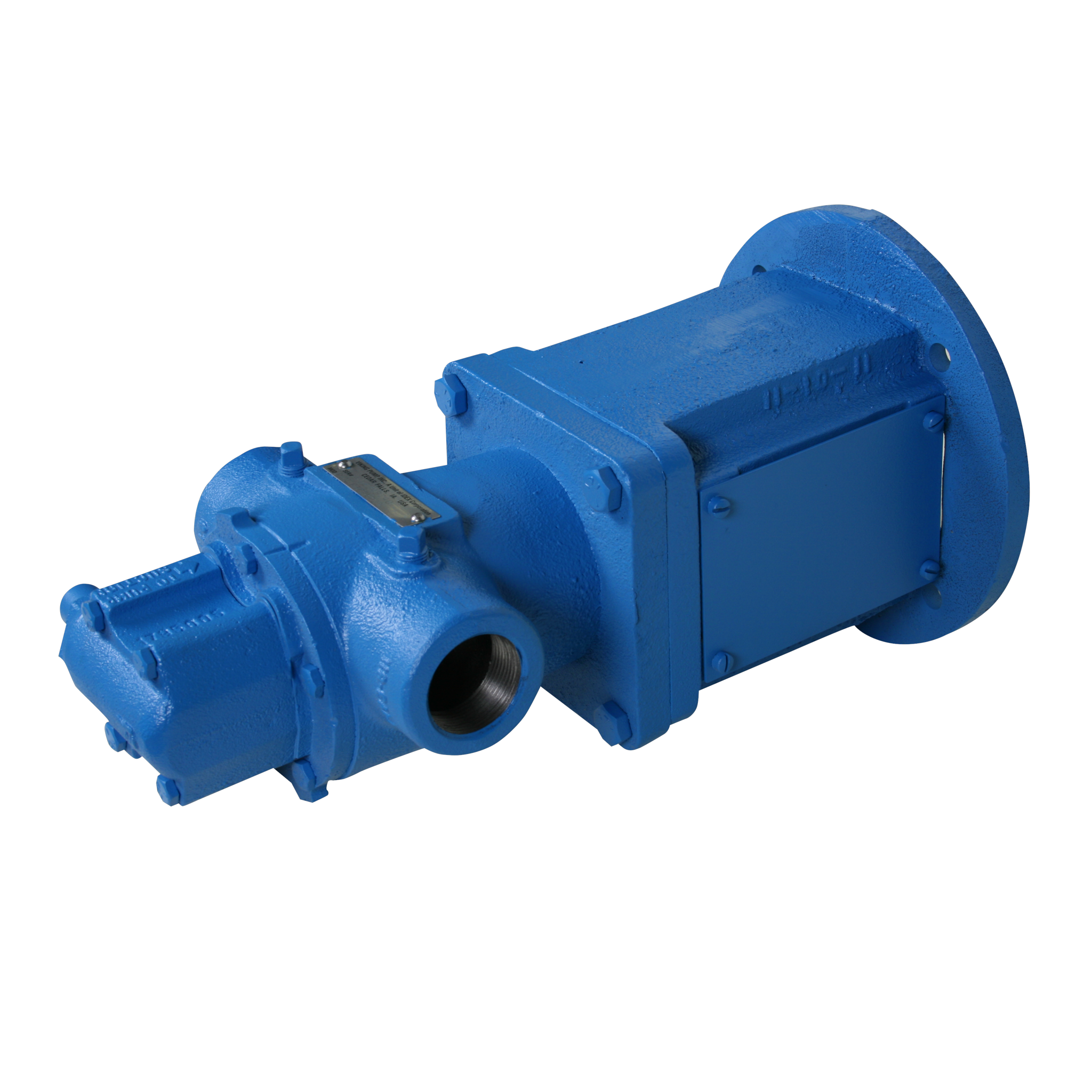

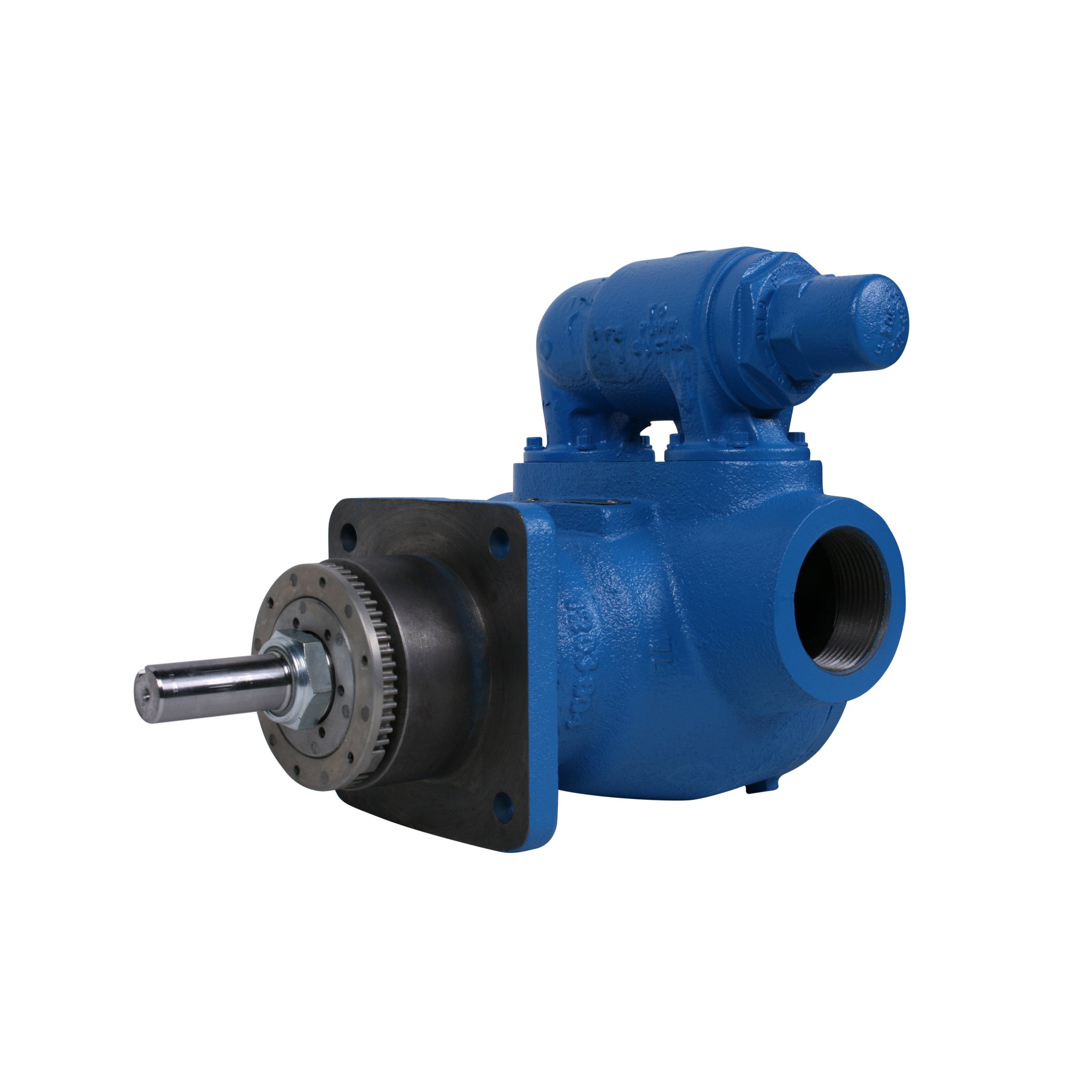

Photos
Videos
Combustibili raffinati
I carburanti raffinati comprendono gli oli combustibili a base di petrolio e alcuni jet fuel. La loro viscosità e la temperatura gestita possono variare notevolmente. Normalmente vengono gestiti in operazioni di trasferimento alla rinfusa.
Olio lubrificante (lubrificazione dei macchinari)
Le pompe di lubrificazione dei macchinari sono utilizzate in tutti i settori, dai piccoli generatori di riserva alle navi militari. Gli oli lubrificanti, come dice il nome, sono i liquidi utilizzati per lubrificare i macchinari rotanti e alternativi. Gli oli lubrificanti possono essere manipolati a pressioni più elevate per garantire la loro penetrazione nelle apparecchiature.
-
REPAIR RESOURCES
-
DRAWINGS
AK495 with Plain Head - 2.5" NPT PDF
STEP
AK495 with Relief Valve - 2.5" NPT PDF
STEP
AK495M with Relief Valve - 2.5" NPT Opposite (182-184TC 213-215TC) PDF
AL495 with Plain Head - 3" NPT PDF
STEP
AL495 with Plain Head - 3" NPT 182-184TC/213-215TC PDF
STEP
AL495 with Plain Head - 3" NPT 254-256TC PDF
STEP
AL495 with Plain Head - 3" NPT 284-286TC PDF
STEP
AL495 with Relief Valve - 3" NPT PDF
STEP
AL495 with Relief Valve - 3" NPT 182-184TC/213-215TC PDF
STEP
AL495 with Relief Valve - 3" NPT 254-256TC PDF
STEP
AL495 with Relief Valve - 3" NPT 284-286TC PDF
STEP
AL495M - 3" NPT Opposite (182/184TC 213/215TC) PDF
AL495M - 3" NPT Opposite (254-256TC) PDF
AL495M - 3" NPT Opposite (284-286TC) PDF
AL495M with Relief Valve - 3" NPT Opposite (182-184TC 213-215TC) PDF
AL495M with Relief Valve - 3" NPT Opposite (254-256TC) PDF
AL495M with Relief Valve - 3" NPT Opposite (284-286TC) PDF
AS495 with Plain Head - 2.5" 284-286TC PDF
STEP
AS495 with Plain Head - 2.5" NPT PDF
STEP
AS495 with Relief Valve - 2.5" NPT PDF
STEP
AS495M - 2.5" NPT Opposite (182-184TC 231-215TC) PDF
AS495M - 2.5" NPT Opposite (254-256TC) PDF
AS495M - 2.5" NPT Opposite (284-286TC) PDF
AS495M with Plain Head - 2.5" NPT PDF
STEP
AS495M with Plain Head - 2.5" NPT 182-184TC/231-215TC PDF
STEP
AS495M with Relief Valve - 2.5" NPT 182-184TC/213-215TC PDF
STEP
AS495M with Relief Valve - 2.5" NPT 254-256TC PDF
STEP
AS495M with Relief Valve - 2.5" NPT 284-286TC PDF
STEP
AS495M with Relief Valve - 2.5" NPT Opposite (254-256TC) PDF
AS495M with Relief Valve - 2.5" NPT Opposite (284-286TC) PDF
G495 with Plain Head - 1" NPT Opposite PDF
STEP
G495 with Relief Valve - 1" NPT Opposite PDF
G495M - 1" NPT Opposite (182-184TC) PDF
STEP
G495M - 1" NPT Opposite (56C 143-145TC) PDF
STEP
GG495 with Plain Head - 1" NPT Opposite PDF
STEP
GG495 with Relief Valve - 1" NPT Opposite PDF
GG495M - 1" NPT Opposite (182-184TC) PDF
STEP
GG495M - 1" NPT Opposite (56C 143-145TC) PDF
STEP
H495 with Plain Head - 1.5" NPT Opposite PDF
STEP
H495 with Relief Valve - 1.5" NPT Opposite PDF
STEP
H495M - 1.5" NPT Opposite (182-184TC) PDF
STEP
H495M - 1.5" NPT Opposite (213-215TC) PDF
STEP
H495M - 1.5" NPT Opposite (56C 143-145TC) PDF
STEP
H495M with Relief Valve - 1.5" NPT Opposite (182-184TC) PDF
STEP
H495M with Relief Valve - 1.5" NPT Opposite (213-215TC) PDF
STEP
H495M with Relief Valve - 1.5" NPT Opposite (56C 143-145TC) PDF
STEP
HJ495 with Plain Head - 1.5" NPT Opposite PDF
STEP
HJ495 with Relief Valve - 1.5" NPT Opposite PDF
STEP
HJ495M - 1.5" NPT Opposite (182-184TC) PDF
STEP
HJ495M - 1.5" NPT Opposite (213-215TC) PDF
STEP
HJ495M - 1.5" NPT Opposite (56C 143-145TC) PDF
STEP
HJ495M with Relief Valve - 1.5" NPT Opposite (182-184TC) PDF
STEP
HJ495M with Relief Valve - 1.5" NPT Opposite (213-215TC) PDF
STEP
HJ495M with Relief Valve - 1.5" NPT Opposite (56C 143-145TC) PDF
STEP
HL495 with Plain Head - 1.5" NPT Opposite PDF
STEP
HL495 with Relief Valve - 1.5" NPT Opposite PDF
STEP
HL495M - 1.5" NPT Opposite (182-184TC) PDF
STEP
HL495M - 1.5" NPT Opposite (213-215TC) PDF
STEP
HL495M - 1.5" NPT Opposite (56C 143-145TC) PDF
STEP
HL495M with Relief Valve - 1.5" NPT Opposite (182-184TC) PDF
STEP
HL495M with Relief Valve - 1.5" NPT Opposite (213-215TC) PDF
STEP
HL495M with Relief Valve - 1.5" NPT Opposite (56C 143-145TC) PDF
STEP
