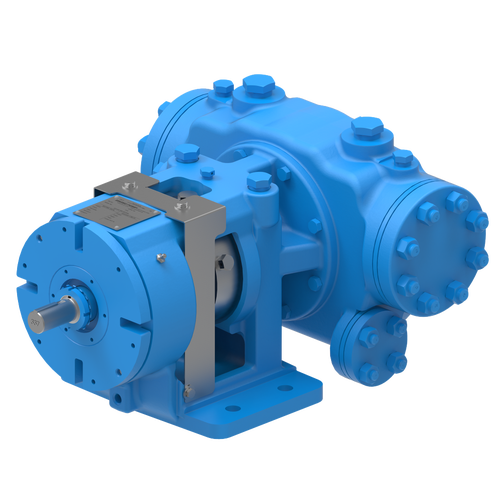

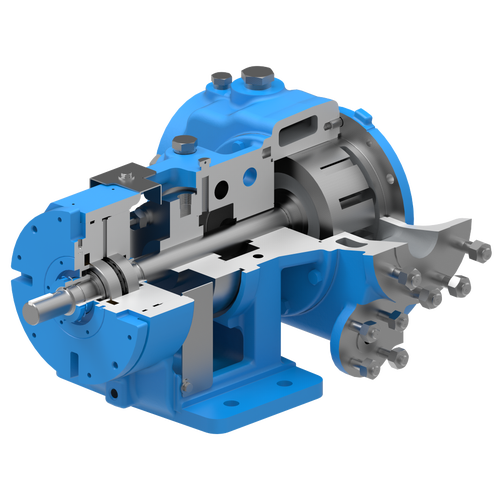

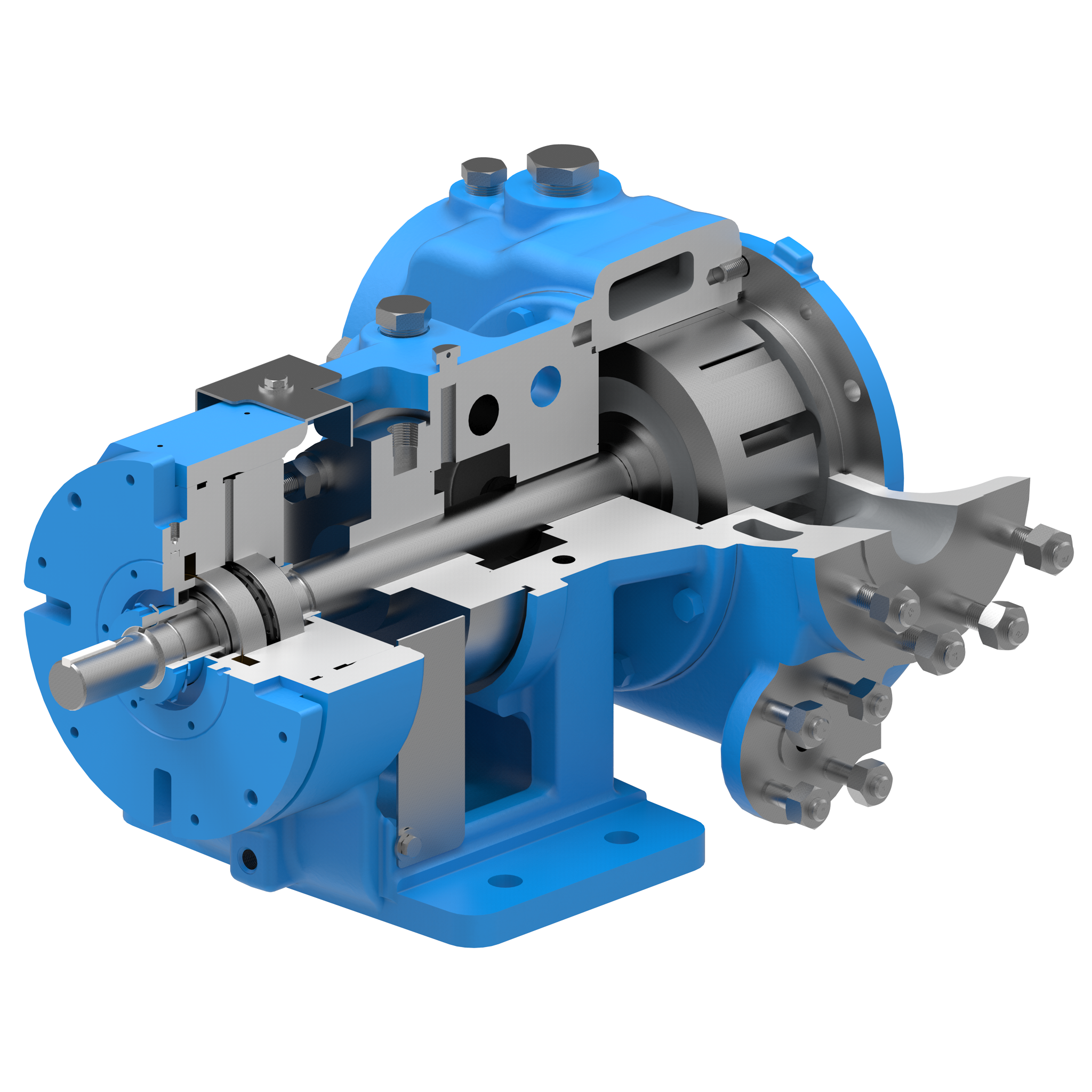

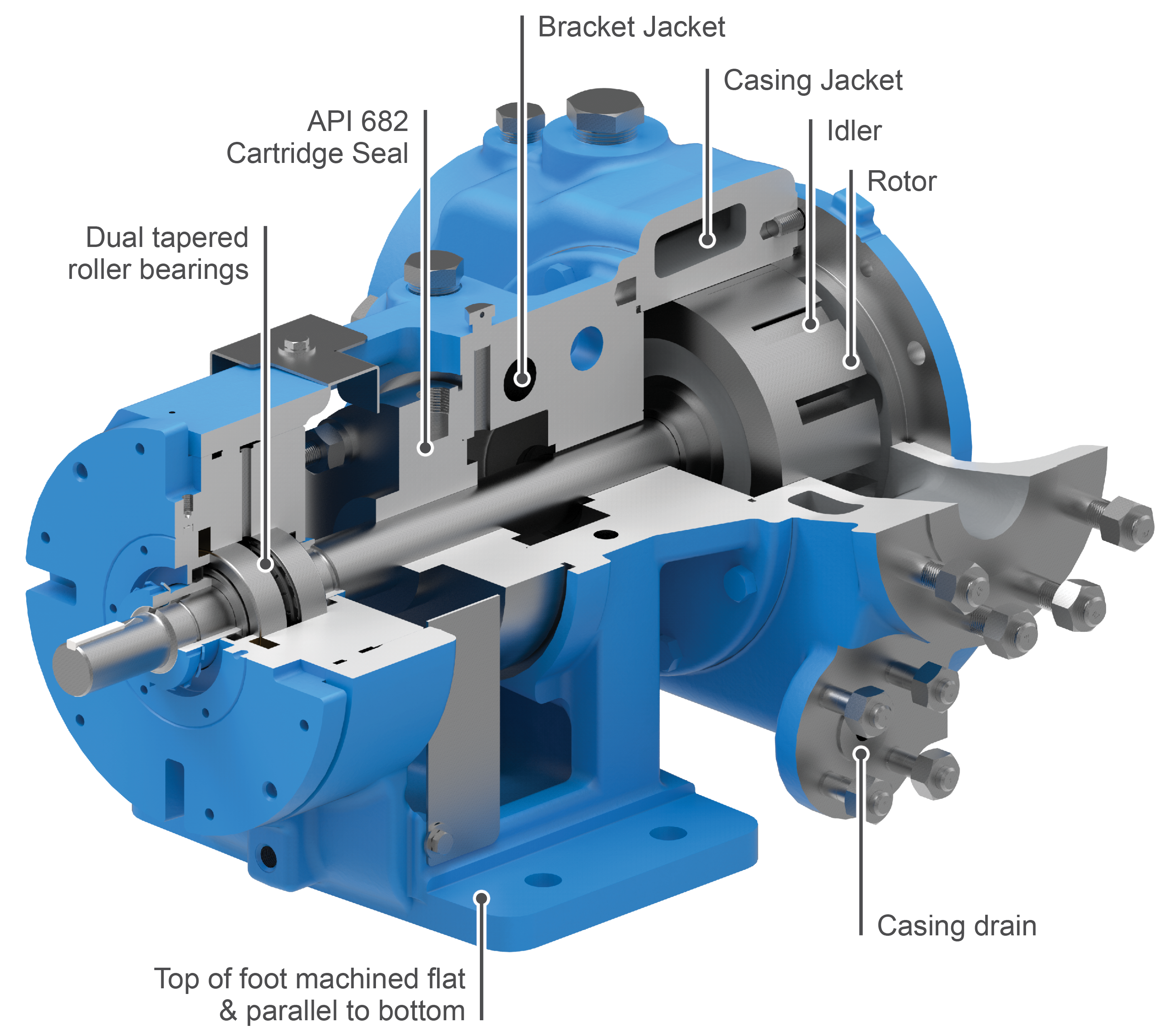

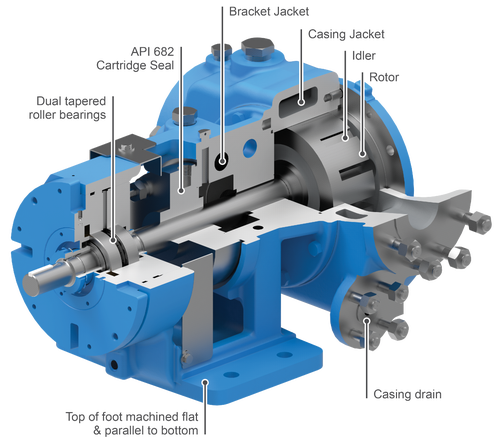

La pompa a ingranaggi interni serie 4223AX™ è la soluzione ideale per petrolio greggio (leggero, pesante e acido), oli combustibili, prodotti petrolchimici e altro ancora. È dotata di guarnizioni a cartuccia API 682 categoria 1, 2 o 3 con piani di supporto guarnizioni API opzionali.
Caratteristiche e Vantaggi
- Conforme alla norma API 676 3a edizione, SENZA ECCEZIONI
- Guarnizioni a cartuccia API 682 categoria 1, 2 o 3 con piani di supporto guarnizioni API opzionali
- Struttura in acciaio fuso normalizzato e temperato
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 35,000 SSU
1 a 7,700 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-20 a +400 °F
-29 a +205 °C
Opzioni
Attacchi
Opposti (180º)
Flangiati (ASME/ANSI)
Trasmissione
R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito
D Trasmissione a montaggio diretto, misura HL
Montaggio
Montaggio su piedini
Tenuta
Tenuta a cartuccia API 682 di categoria 1, 2 o 3 con sezioni per guarnizioni
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|

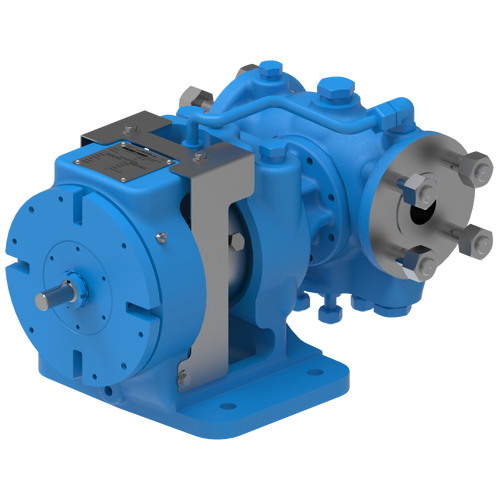

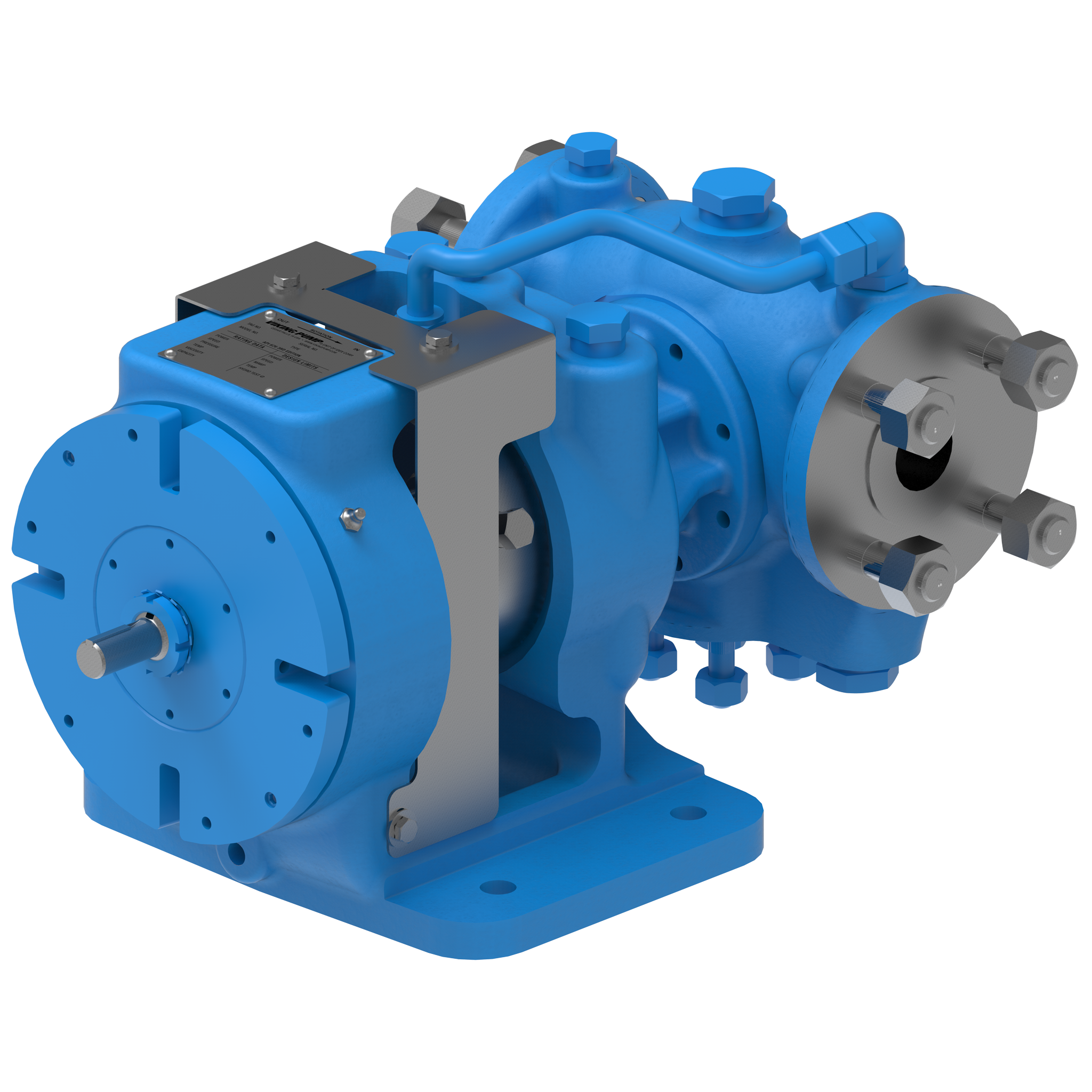

| HL4223AX | 1.5 | 30 | 6.8 | 1750 | 200 | 14 |

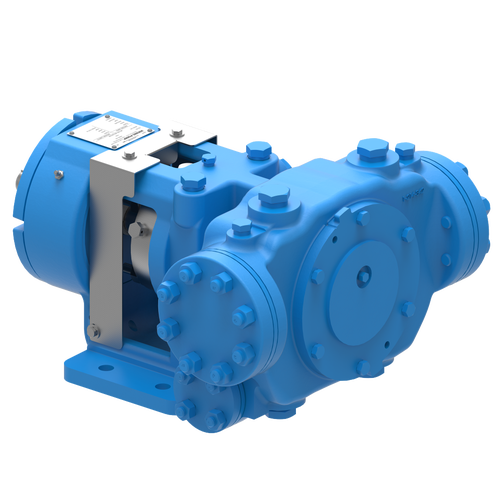

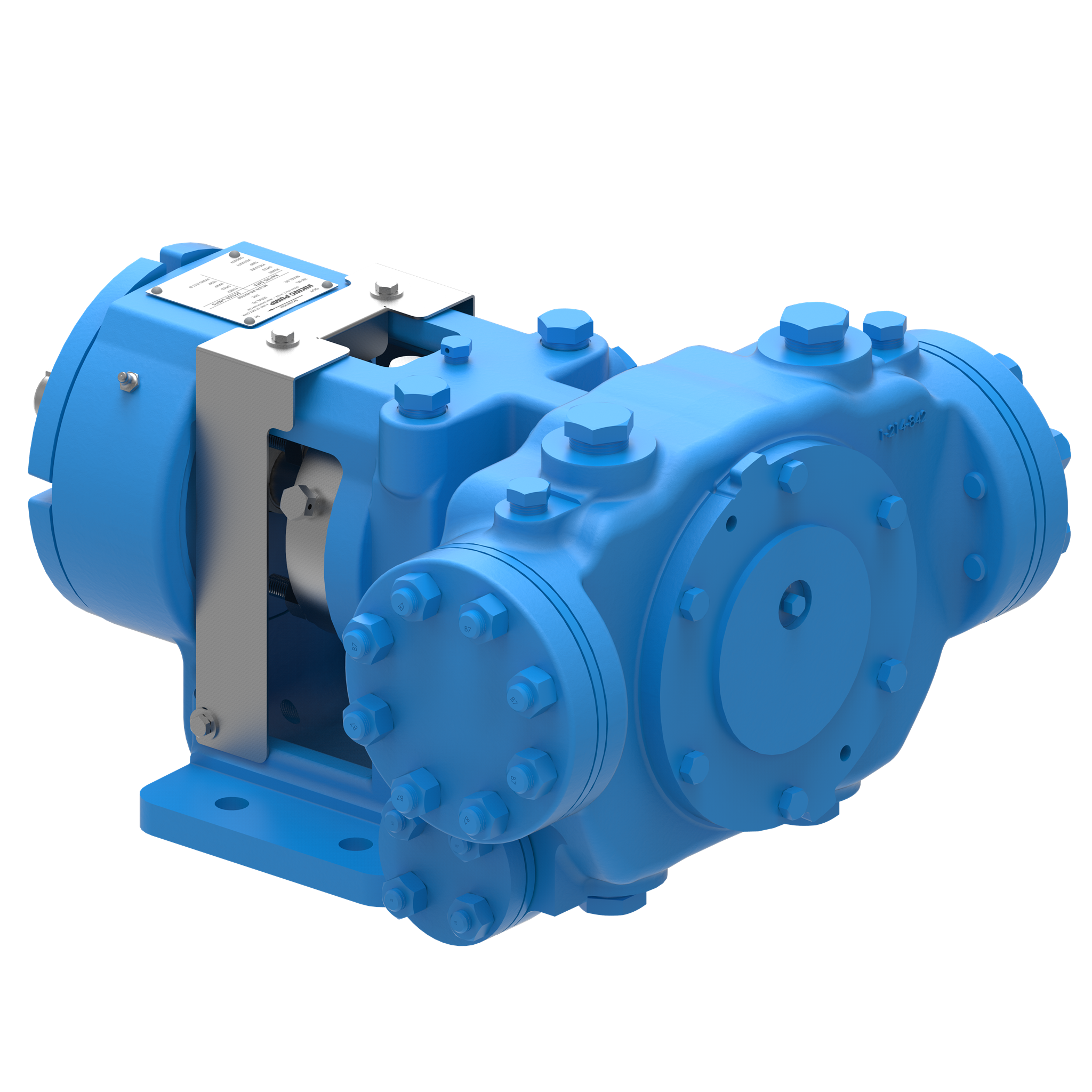

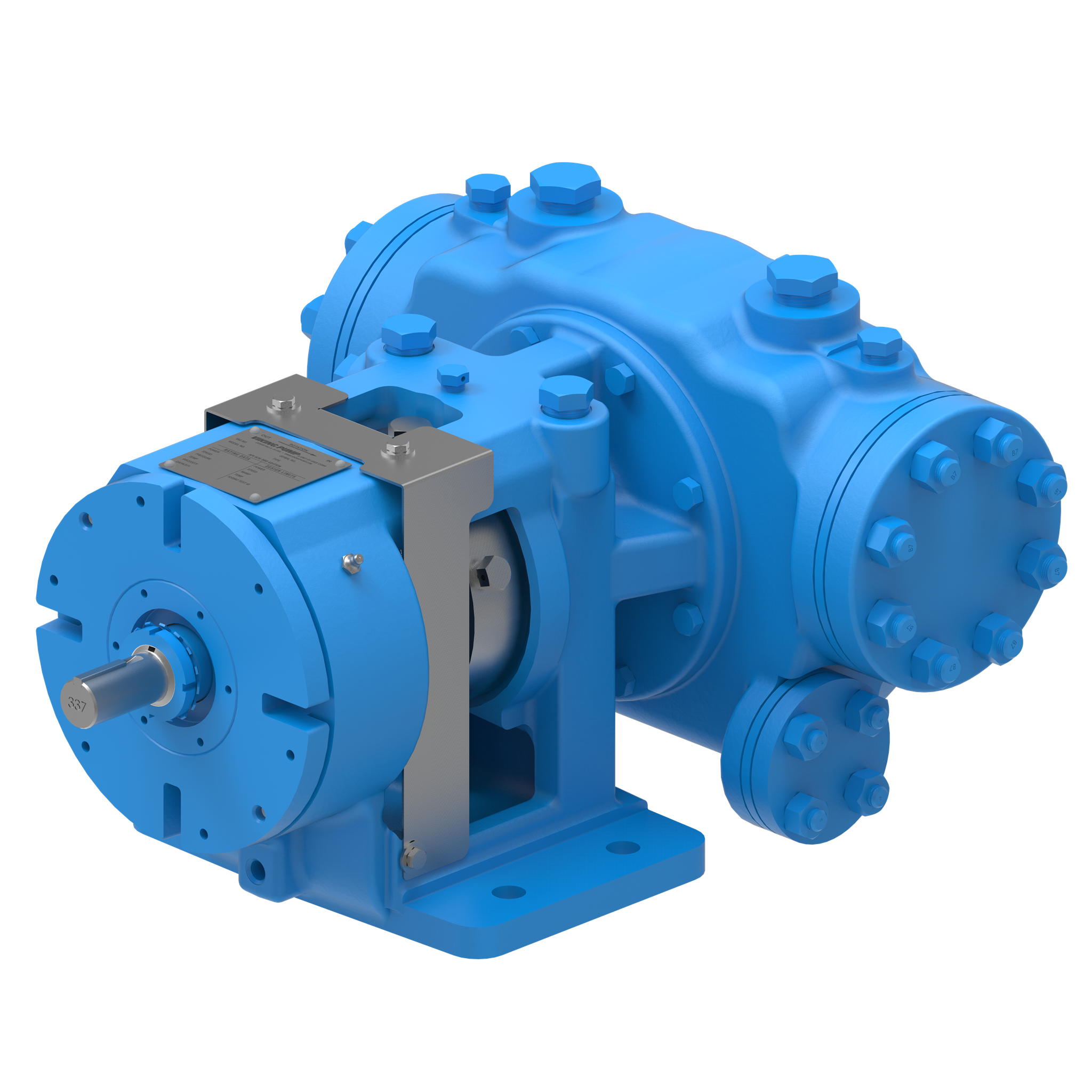

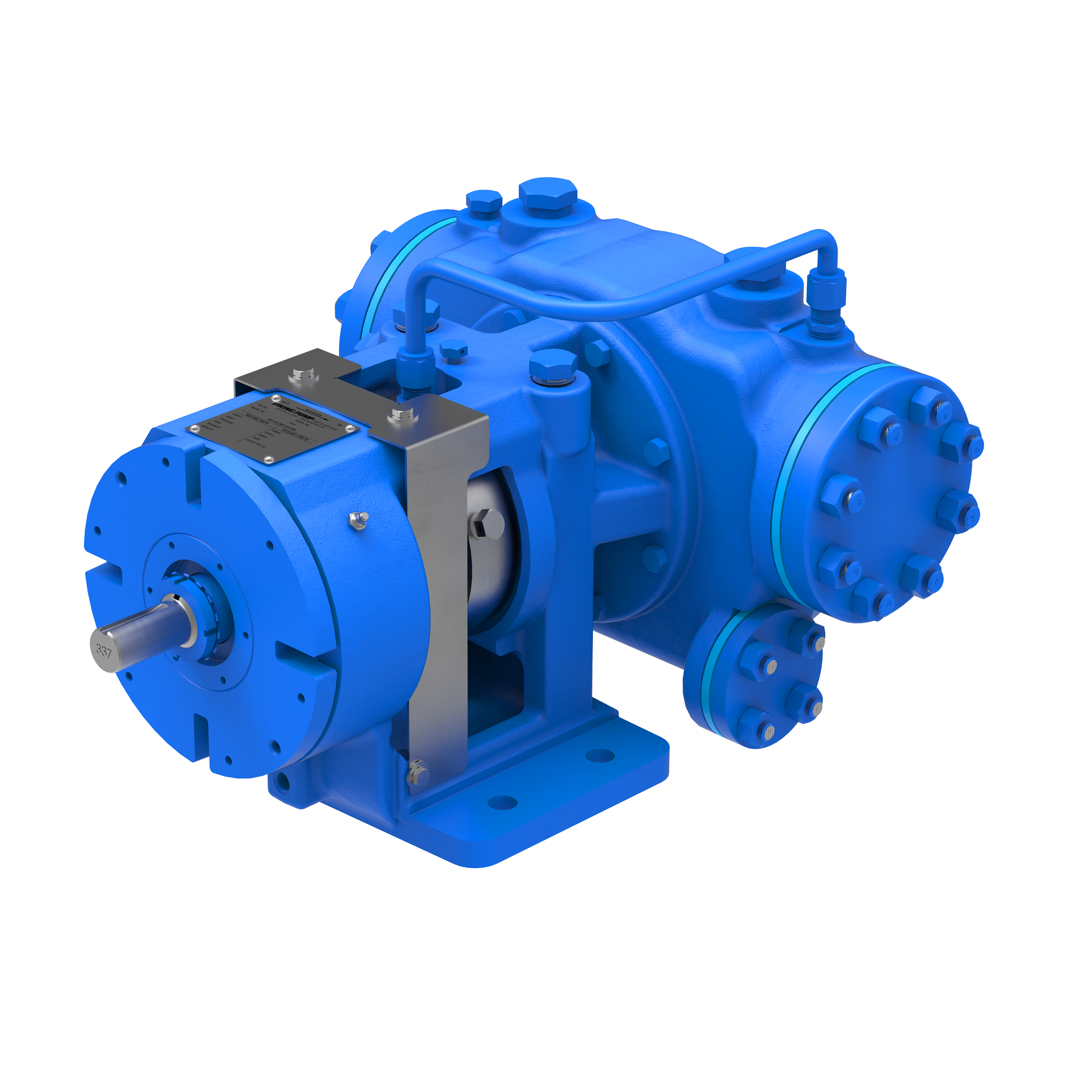

| KK4223AX | 2 | 100 | 23 | 780 | 200 | 14 |
| LS4223AX | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4223AX | 4 | 300 | 68 | 520 | 200 | 14 |
| QS4223AX | 6 | 500 | 113 | 520 | 200 | 14 |
