La pompa a ingranaggi interni Serie 4197™ è la soluzione ideale per la lubrificazione dei compressori, i carburanti e gli oli lubrificanti grazie al suo funzionamento ad alta velocità e alla sua capacità di resistere a pressioni di esercizio elevate. È in grado di gestire portate fino a 75 GPM (17 m³/h).
Caratteristiche e Vantaggi
- Per una resistenza alla corrosione su un intervallo di pH più ampio
- Materiali degli ingranaggi antiusura standard per la gestione di applicazioni acquose
- Serie di pompe a ingranaggi compatte per adattarsi a spazi ristretti
Capacità
a 75 GPM
a 17 m³/h
Viscosità
28 a 25,000 SSU
1 a 5,500 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
0 a +350 °F
-20 a +175 °C
Opzioni
Attacchi
Opposti (180º)
Flangiati (ASME/ANSI)
Trasmissione

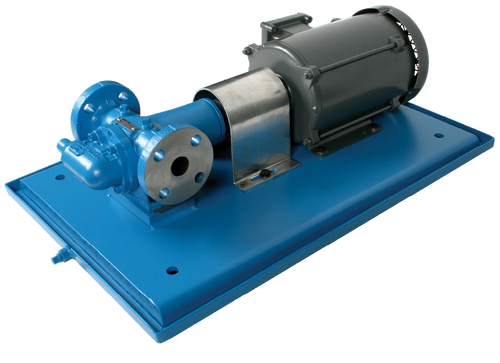

D Trasmissione a montaggio diretto
Montaggio
Montaggio su piedini
Tenuta
Tenuta dietro al rotore
Tenuta bilanciata
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (60 Hz) GPM | Potenza nominale della pompa (60 Hz) m³/h | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| GG4197 | 1 | 10 | 3 | 1800 | 200 | 14 |

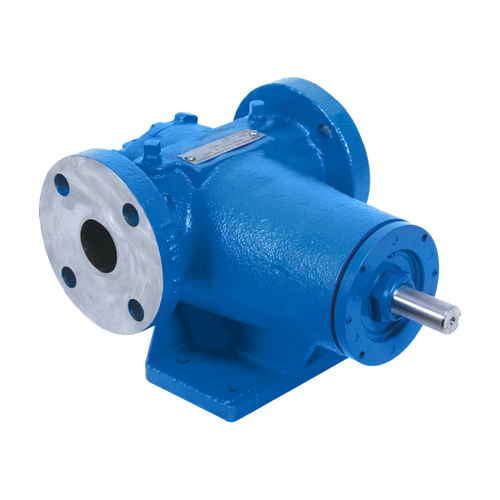

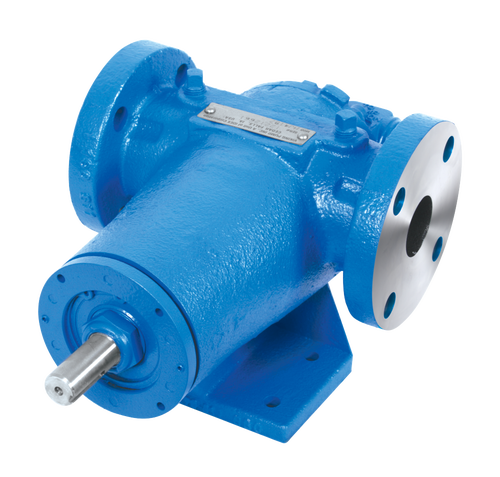

| HJ4197 | 1.5 | 20 | 4.5 | 1800 | 200 | 14 |
| HL4197 | 1.5 | 30 | 7 | 1800 | 200 | 14 |

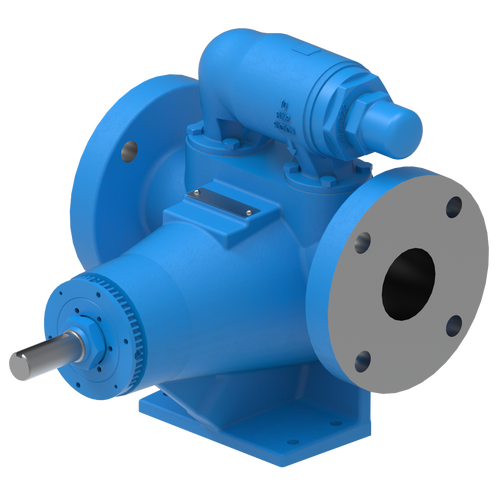

| AS4197 | 3 | 35 | 8 | 1200 | 200 | 14 |
| AK4197 | 3 | 50 | 11 | 1200 | 200 | 14 |
| AL4197 | 3 | 75 | 17 | 1200 | 200 | 14 |
