Innerkugghjulspumpen i 4197 Series™ är den perfekta lösningen för kompressorsmörjning, bränsle och smörjoljor eftersom den har snabb drift och tål högt drifttryck. Den kan hantera flöden på upp till 75 GPM (17 m³/tim).
Funktioner och fördelar
- För skydd mot korrosion i ett större pH-område
- Icke-kärvande kugghjulsmaterial som standard för hantering av tunna vätskor
- Serie med kompakta kugghjulspumpar som får plats i trånga utrymmen
Kapacitet
till 75 GPM
till 17 m³/h
Viskositet
28 till 25,000 SSU
1 till 5,500 cSt
Tryck
till 200 PSI
till 14 Bar
Temperatur
0 till +350 °F
-20 till +175 °C
Alternativ
Portar
Motsatt (180º)
Med fläns (ASME/ANSI)
Drift

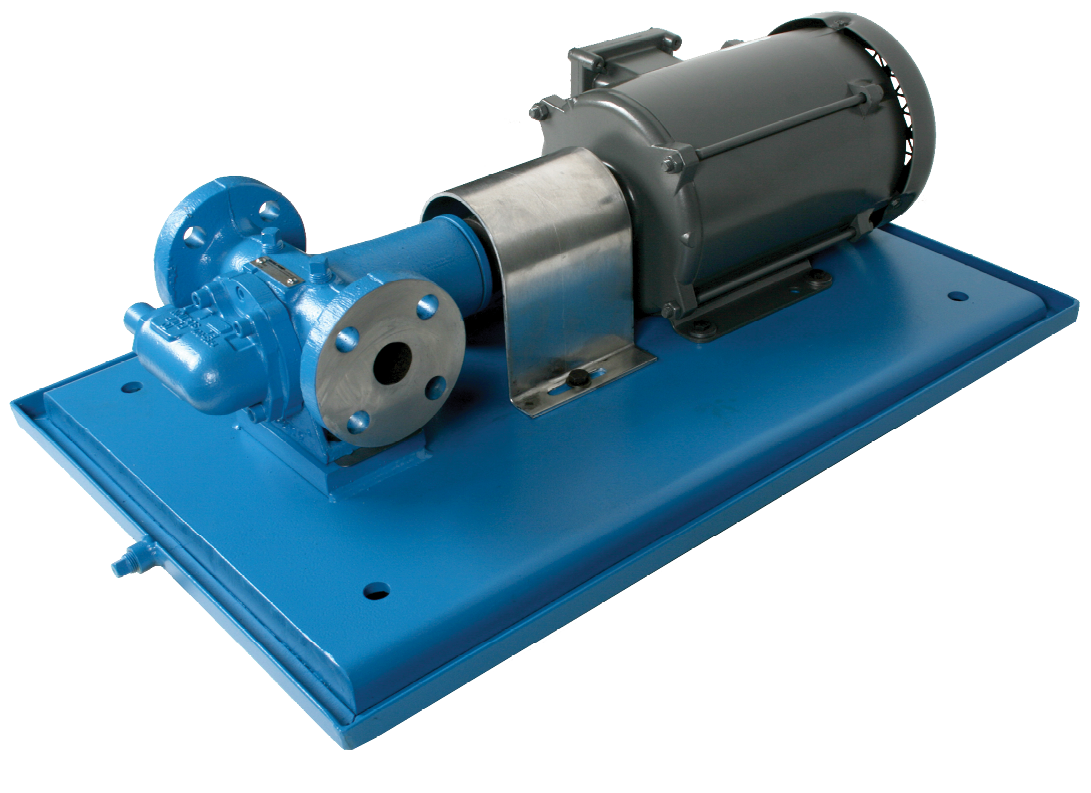

D, direktmonterad drift
Montering
Fotmontering
Tätningar

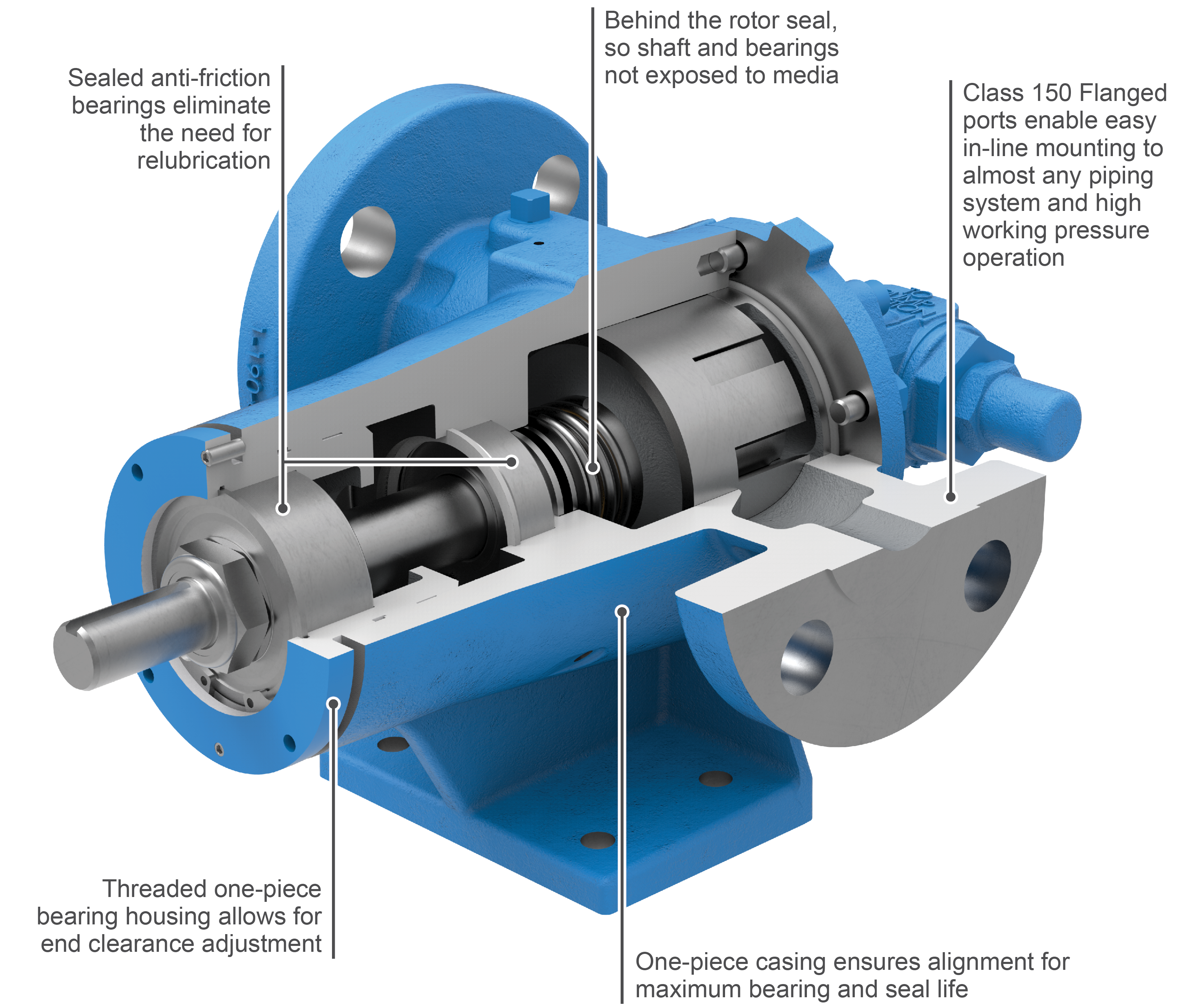

Tätning bakom rotorn
Balanserad tätning
Specifikationer
| Modell | Standardstorlek | Standardport tum | Nominell kapacitet vid 1750 RPM (GPM) | Nominell kapacitet vid 1750 RPM (LPM) | Kontinuerligt tryck* PSI | Kontinuerligt tryck* BAR |
|---|---|---|---|---|---|---|

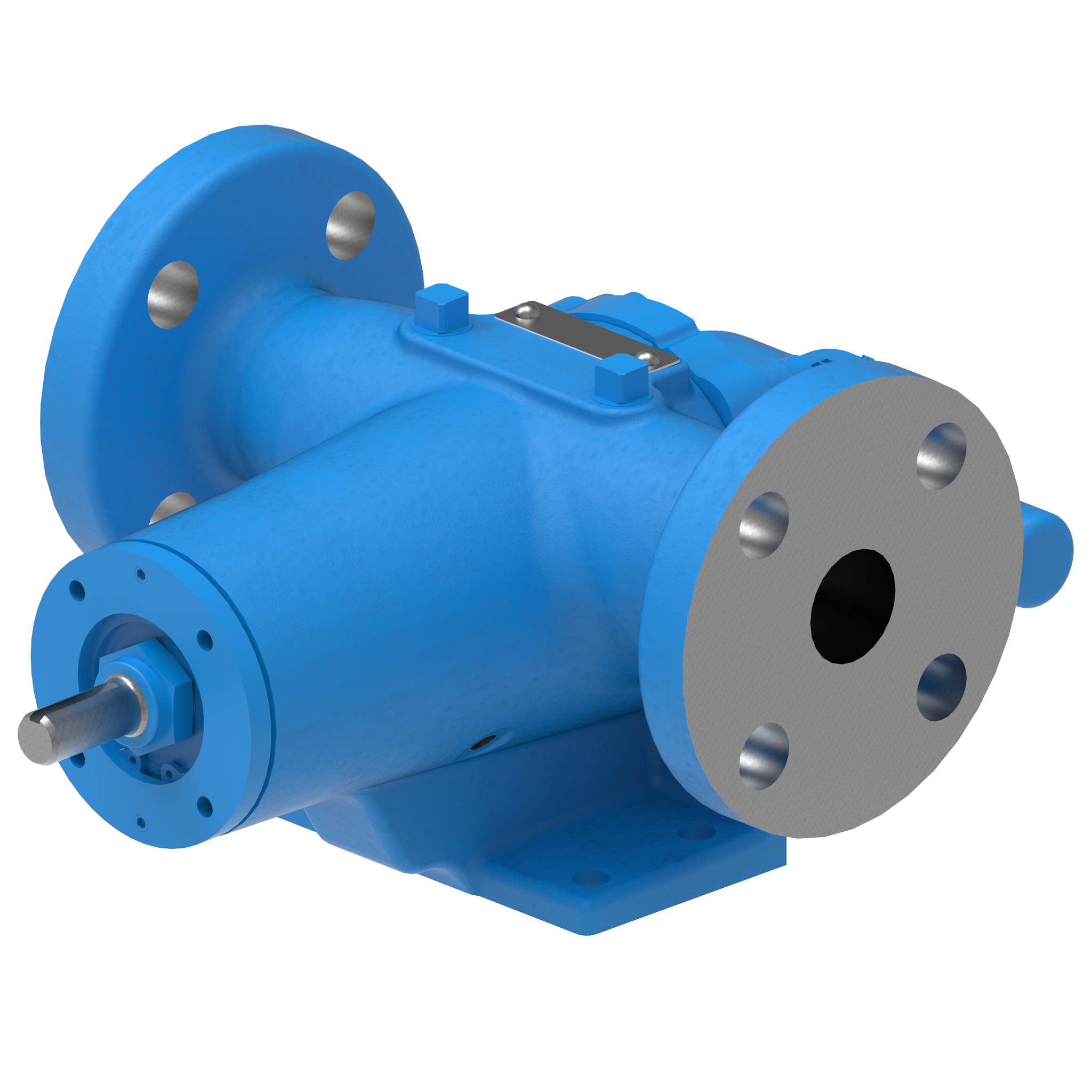

| GG4197 | 1 | 10 | 3 | 1800 | 200 | 14 |

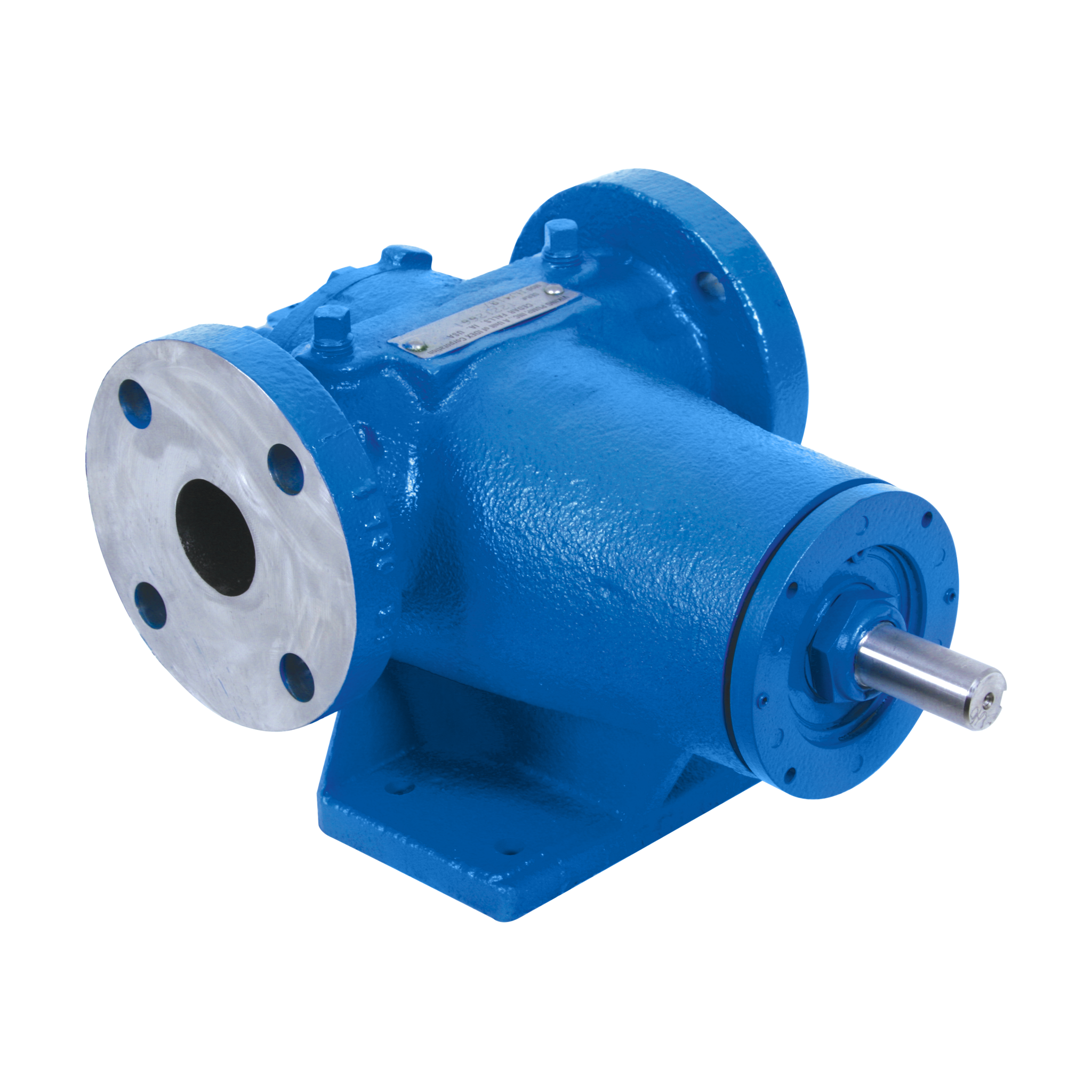

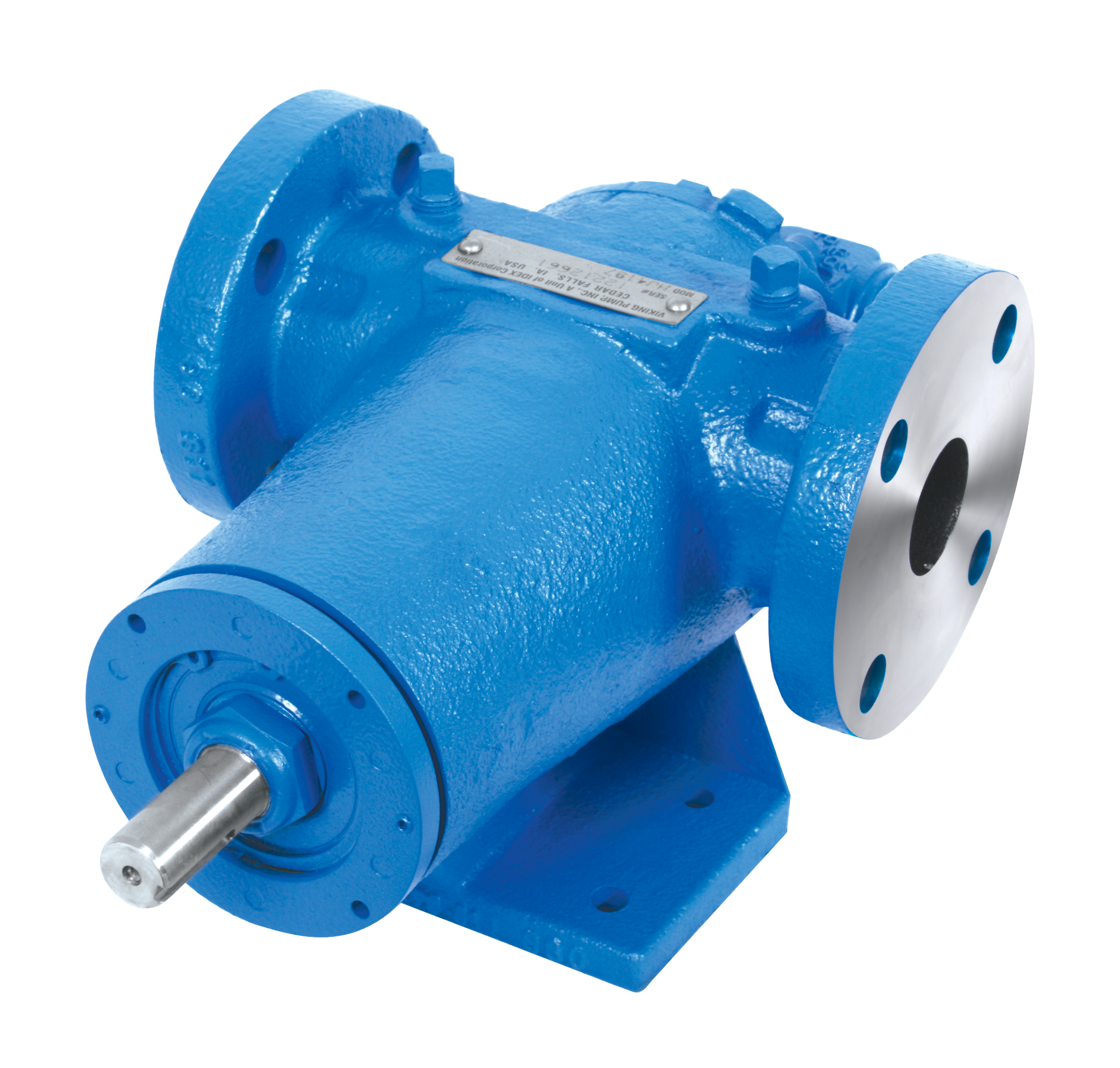

| HJ4197 | 1.5 | 20 | 4.5 | 1800 | 200 | 14 |

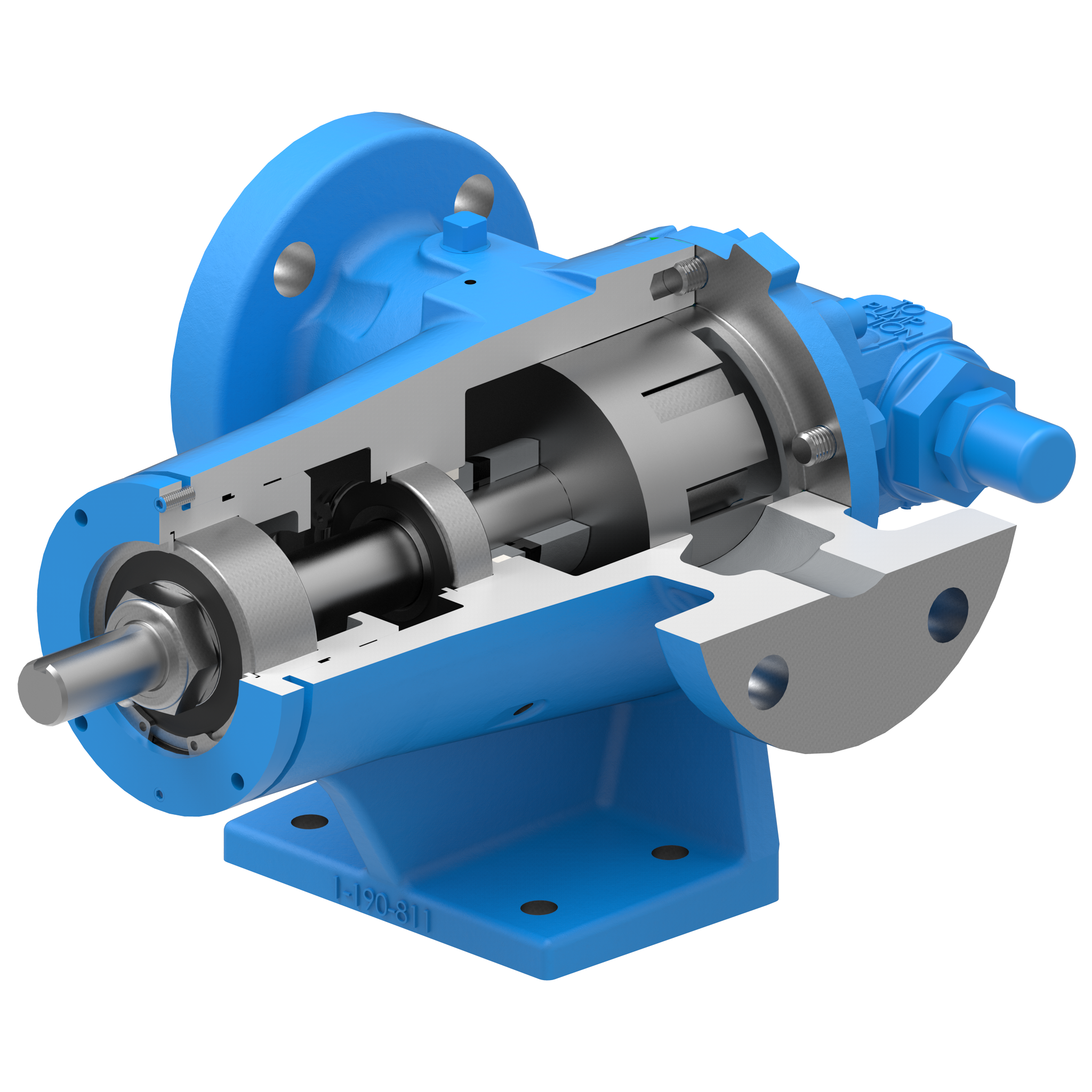

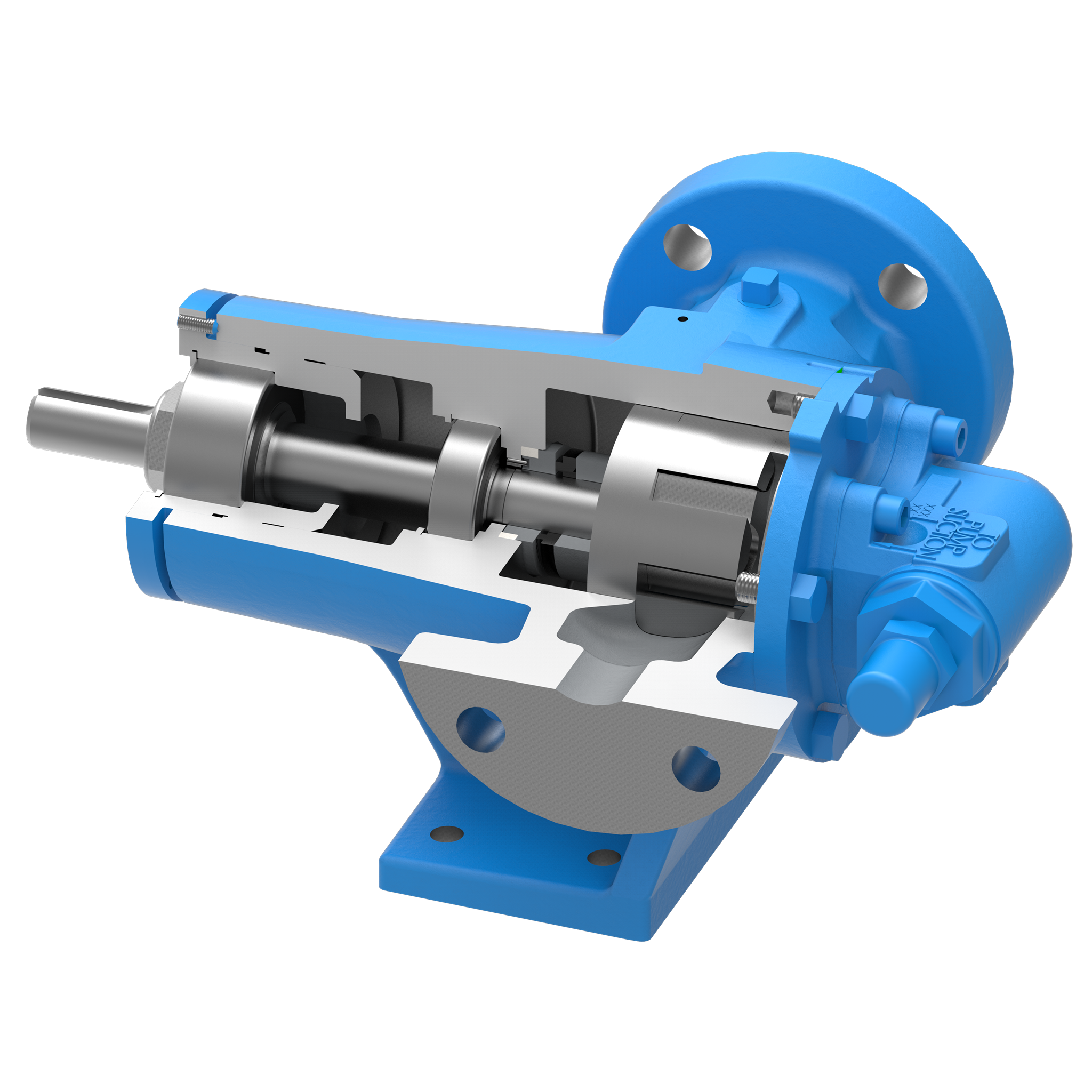

| HL4197 | 1.5 | 30 | 7 | 1800 | 200 | 14 |

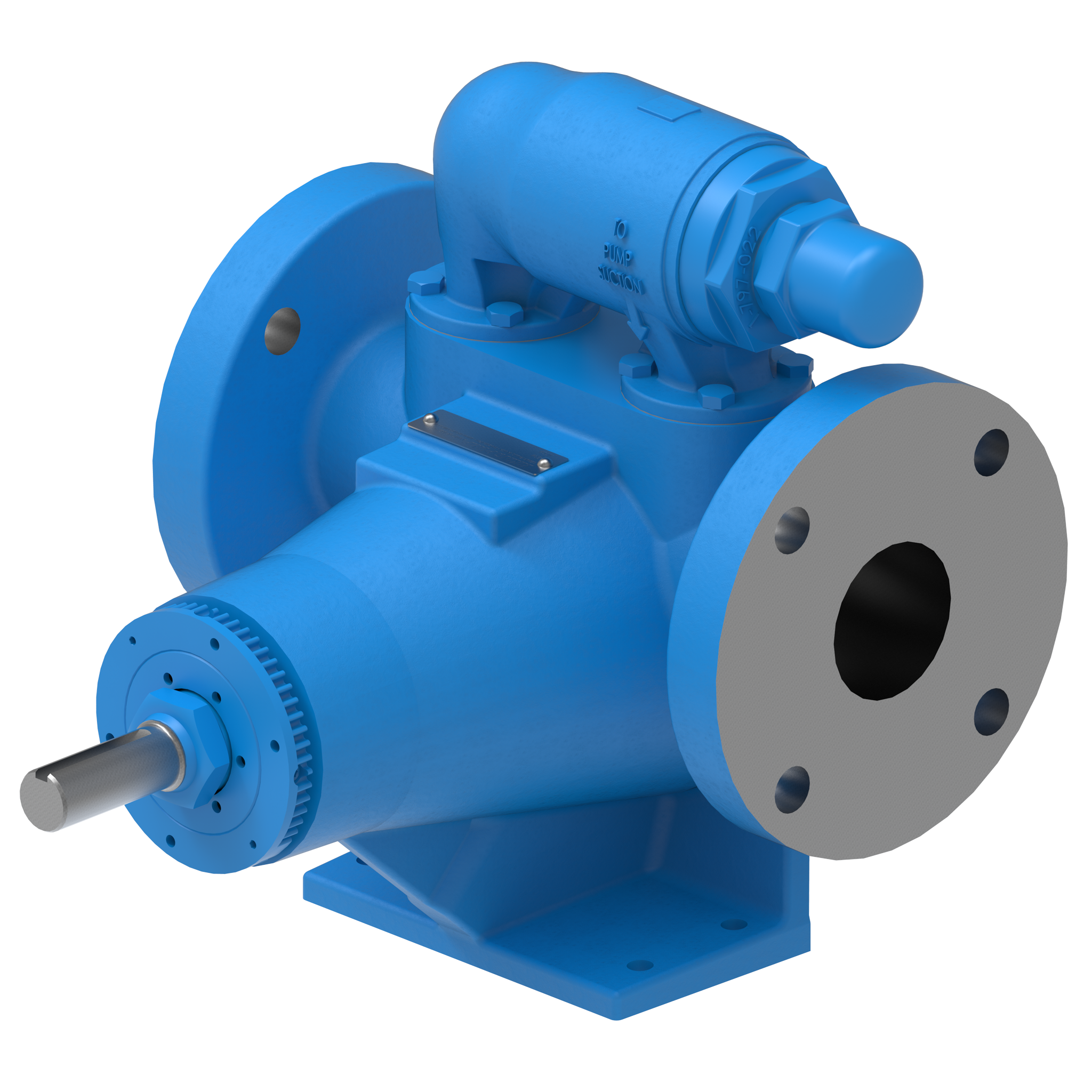

| AS4197 | 3 | 35 | 8 | 1200 | 200 | 14 |
| AK4197 | 3 | 50 | 11 | 1200 | 200 | 14 |
| AL4197 | 3 | 75 | 17 | 1200 | 200 | 14 |
Photos
Videos
TSM / Catalog / Flyers / Brochures
Technical Service Manuals
Catalog Sections
Product Flyers
-
REPAIR RESOURCES
-
DRAWINGS
AK4197 with Plain Head - 3" Class 150 PDF
STEP
AK4197 with Relief Valve - 3" Class 150 PDF
STEP
AL4197 with Plain Head - 3" Class 150 PDF
STEP
AL4197 with Relief Valve - 3" Class 150 PDF
STEP
AS4197 with Plain Head - 3" Class 150 PDF
STEP
AS4197 with Relief Valve - 3" Class 150 PDF
STEP
GG4197 with Plain Head - 1" Class 150 ANSI Opposite PDF
STEP
GG4197 with Relief Valve - 1" Class 150 ANSI Opposite PDF
STEP
HJ4197 with Plain Head - 1.5" Class 150 ANSI Opposite PDF
STEP
HJ4197 with Relief Valve - 1.5" Class 150 ANSI Opposite PDF
STEP
HL4197 with Plain Head - 1.5" Class 150 ANSI Opposite PDF
STEP
HL4197 with Relief Valve - 1.5" Class 150 ANSI Opposite PDF
STEP
