La pompa a ingranaggi interni serie 4124A™ è la soluzione ideale per adesivi, vernici e inchiostri, polimeri e altro ancora grazie all'ampia gamma di modelli disponibili e alle altre opzioni. È in grado di gestire portate da 0 a 500 GPM (1-114 m³/h).
Caratteristiche e Vantaggi
- Robusto e affidabile, ma economico
- Ampia gamma di dimensioni e opzioni disponibili per adattarsi a quasi tutte le applicazioni non corrosive
- Giochi minimi per un'elevata efficienza e un'eccellente capacità di adescamento
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 2,000,000 SSU
1 a 440,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-60 a +450 °F
-50 a +230 °C
Opzioni
Attacchi
Angolo destro (90°) (corpo girevole), G-Q e M
Opposti (180°), QS-RS
NPT
Flangiati (ASME/ANSI)
Trasmissione
R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito
D Trasmissione a montaggio diretto, H-AL
V Drive | Azionamento con cinghia trapezoidale
Montaggio
Montaggio su piedini
Tenuta
Dispositivo di tenuta a componente
Dispositivo di tenuta a cartuccia
Tripla guarnizione a labbro a cartuccia
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|

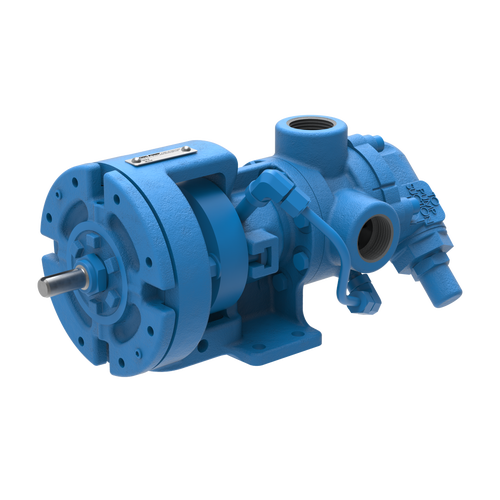

| G4124A | 1 | 8 | 1.8 | 1750 | 200 | 14 |

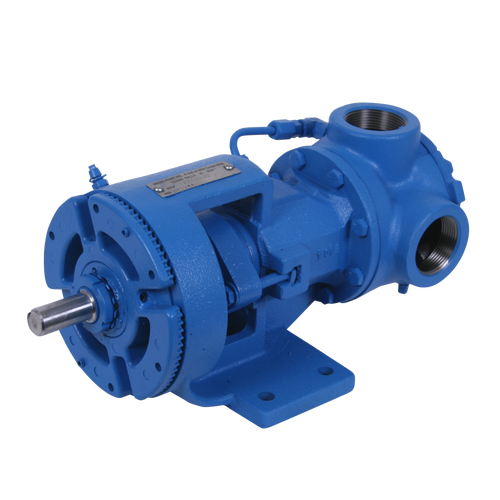

| H4124A | 1.5 | 15 | 2.8 | 1750 | 200 | 14 |

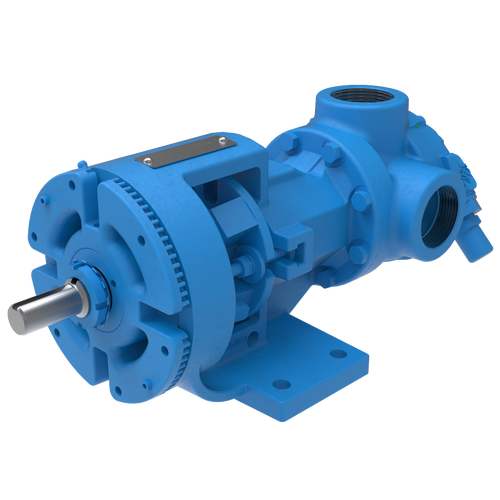

| HL4124A | 1.5 | 30 | 5.6 | 1750 | 200 | 14 |

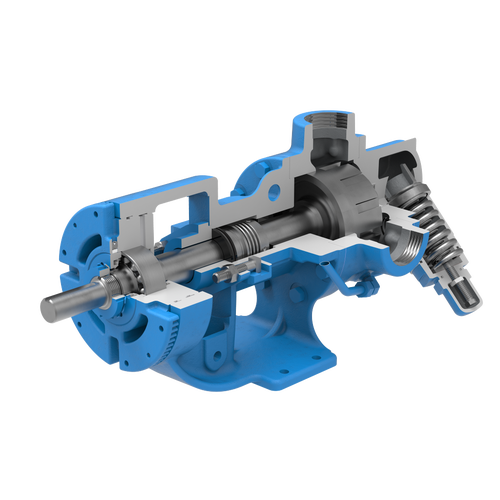

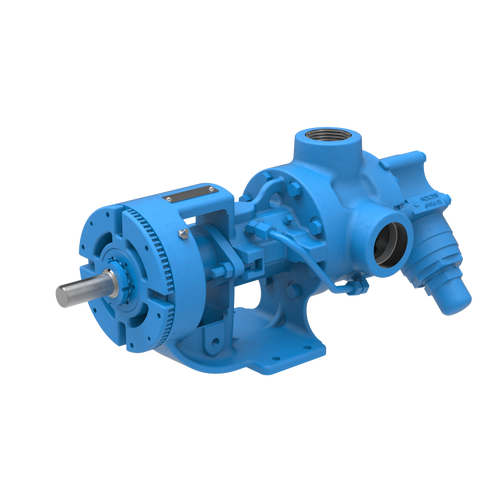

| AK4124A | 2 | 67 | 15 | 1450 | 200 | 14 |
| AL4124A | 2 | 90 | 20 | 1450 | 200 | 14 |
| K4124A | 2 | 80 | 18 | 780 | 200 | 14 |

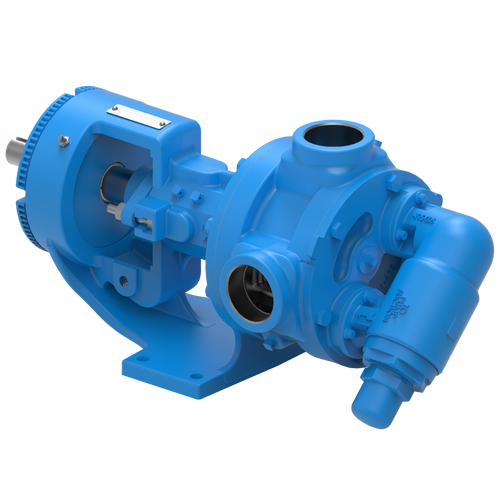

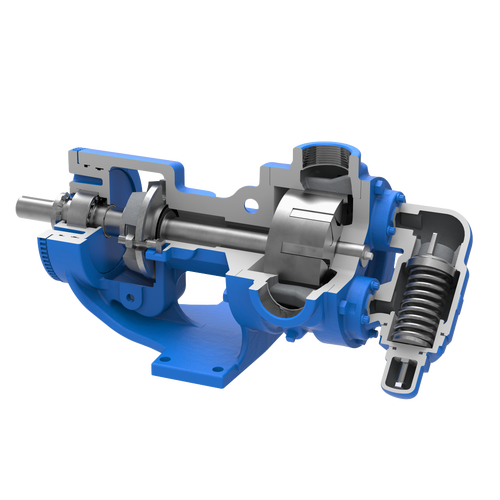

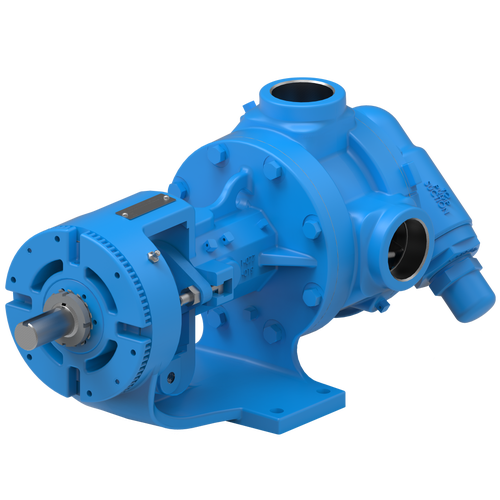

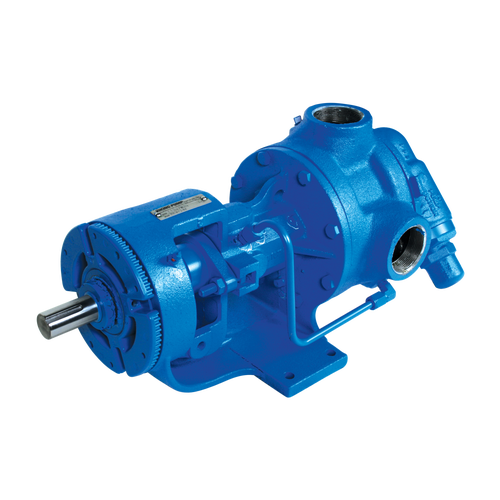

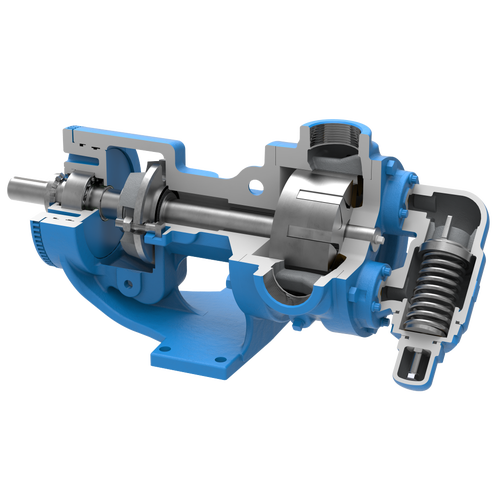

| KK4124A | 2 | 100 | 23 | 780 | 200 | 14 |
| L4124A | 2 | 135 | 31 | 640 | 200 | 14 |
| LQ4124A | 2.5 | 135 | 31 | 640 | 200 | 14 |

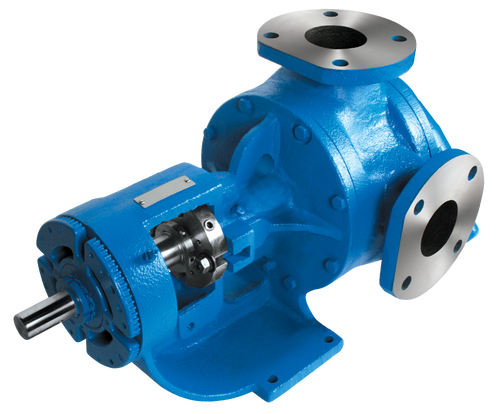

| LL4124A | 3 | 140 | 32 | 520 | 200 | 14 |

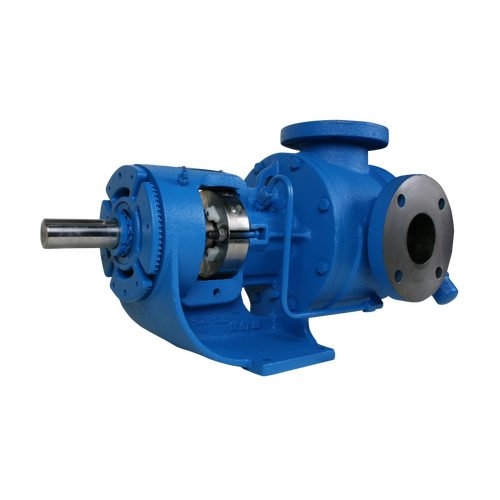

| LS4124A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4124A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS4124A | 6 | 500 | 114 | 520 | 200 | 14 |

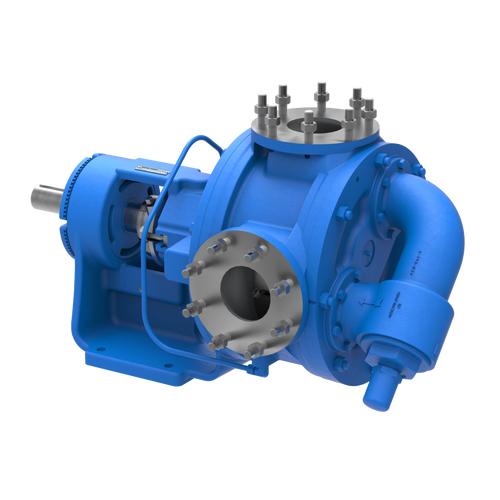

| M4124A | 4 | 420 | 95 | 420 | 200 | 14 |
