Die Innenzahnradpumpe der Serie 4124A™ ist aufgrund der großen Auswahl an verfügbaren Ausführungen und weiteren Optionen die ideale Lösung für Klebstoffe, Farben und Tinten, Polymere und vieles mehr. Sie kann Durchflussmengen von 0 bis 500 GPM (1 bis 114 m³/h) bewältigen.
Merkmale & Vorteile
- Robust und zuverlässig, dabei dennoch wirtschaftlich
- Größte Auswahl an Größen und Optionen für nahezu jede nicht korrosive Anwendung
- Geringste Spielräume für hohe Effizienz und hervorragende Ansaugleistung
Kapazität
zu 500 GPM
zu 114 m³/h
Viskosität
28 zu 2,000,000 SSU
1 zu 440,000 cSt
Druck
zu 200 PSI
zu 14 Bar
Temperatur
-60 zu +450 °F
-50 zu +230 °C
Optionen
Anschlüsse
Rechtwinklig (90°) (drehbares Gehäuse), G-Q und M
Inline (180°), QS-RS
NPT
Geflanscht (ASME / ANSI)
Antriebe
R Versetztes Untersetzungsgetriebe
P Separat gekauftes Untersetzungsgetriebe
D Direktmontierter Antrieb, H-AL
V Drive | Keilriemenantrieb
Montage
Fubmontage
Abdichtung
Komponenten-Gleitringdichtung
Cartridge-Gleitringdichtung
Dreifache Cartridge-Lippendichtung
Spezifikationen
| Model | Standard Port Size | Nominal Pump Rating (GPM) | Nominal Pump Rating (m3/h) | Maximum RPM | Maximum Pressure PSI | Maximum Pressure BAR |
|---|---|---|---|---|---|---|

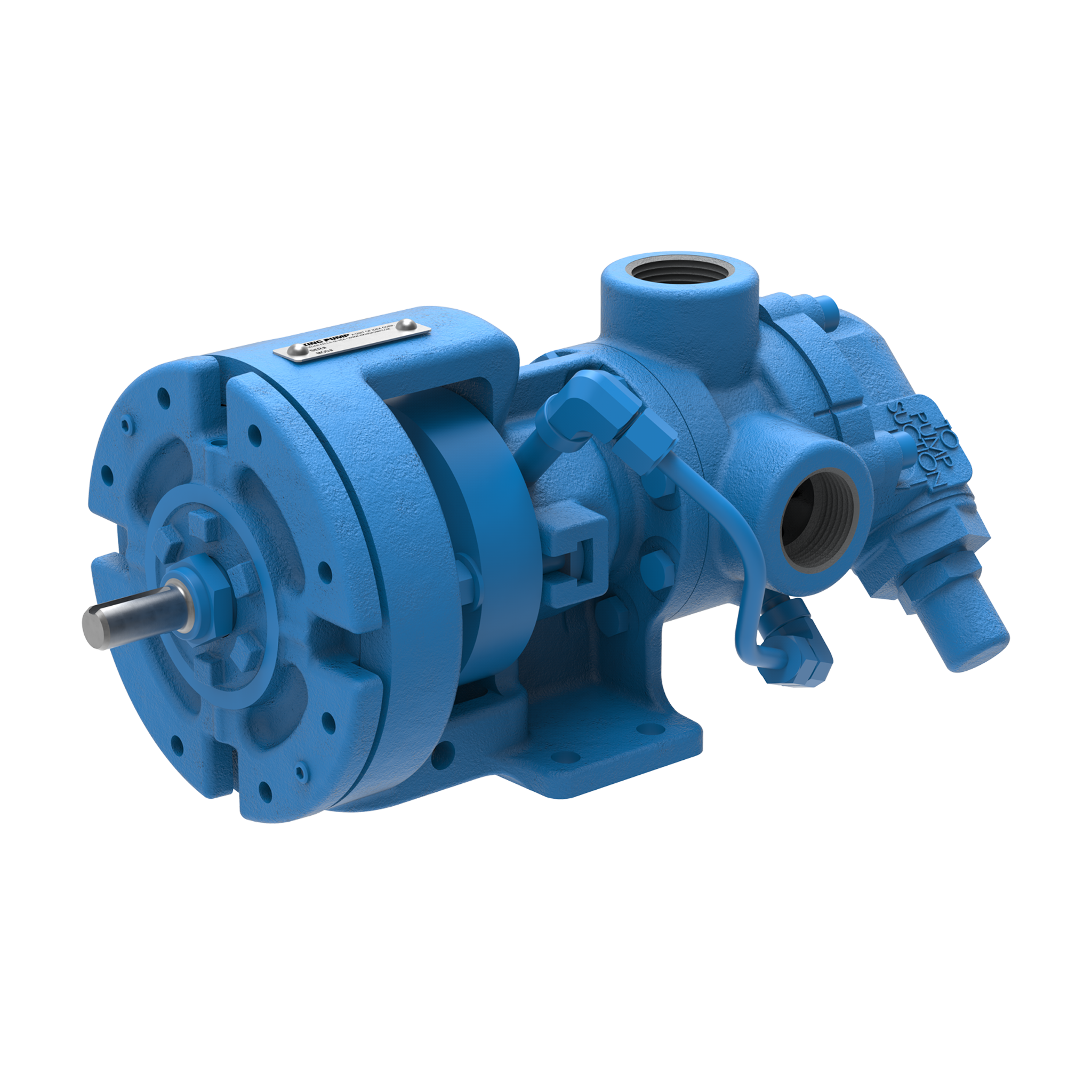

| G4124A | 1 | 8 | 1.8 | 1750 | 200 | 14 |

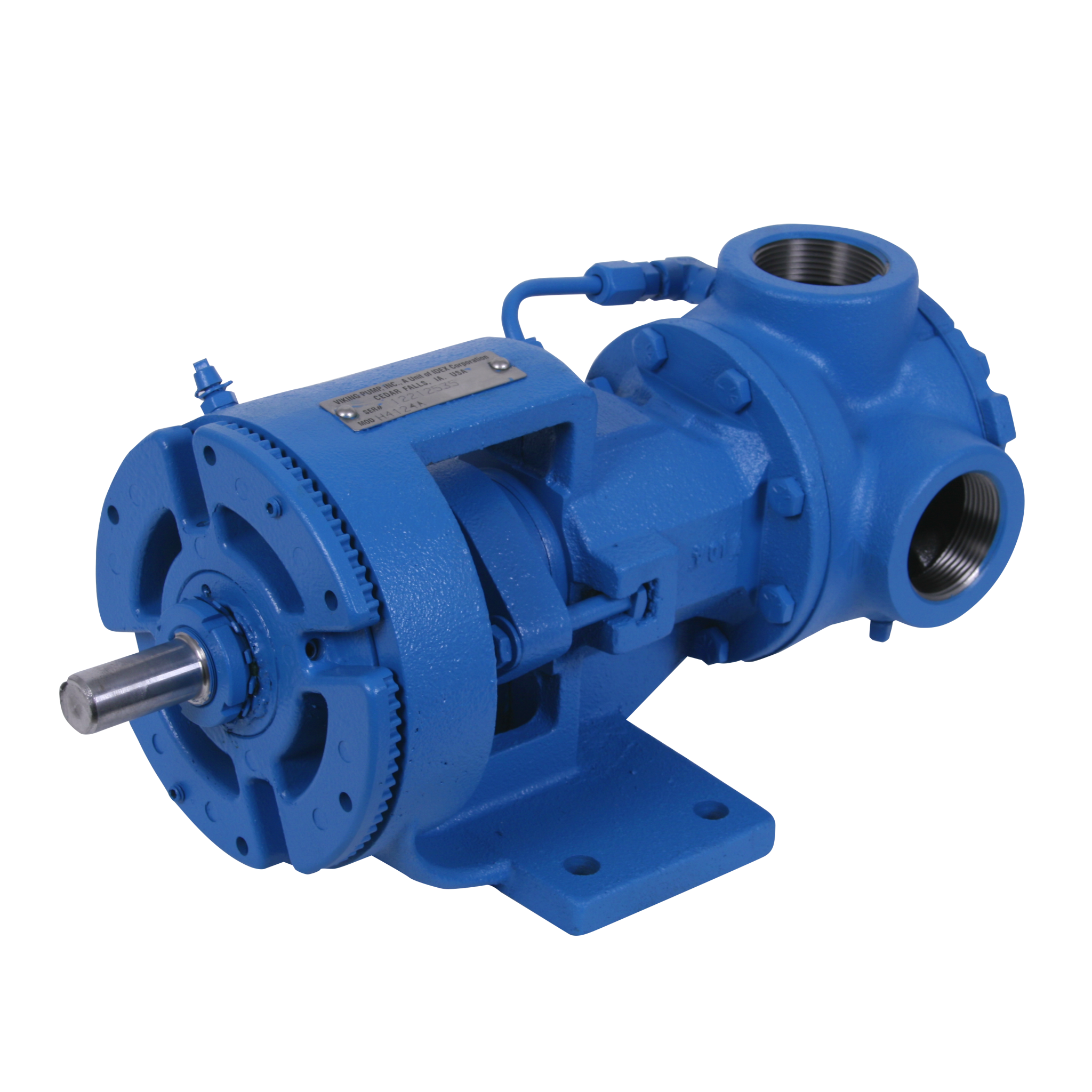

| H4124A | 1.5 | 15 | 2.8 | 1750 | 200 | 14 |

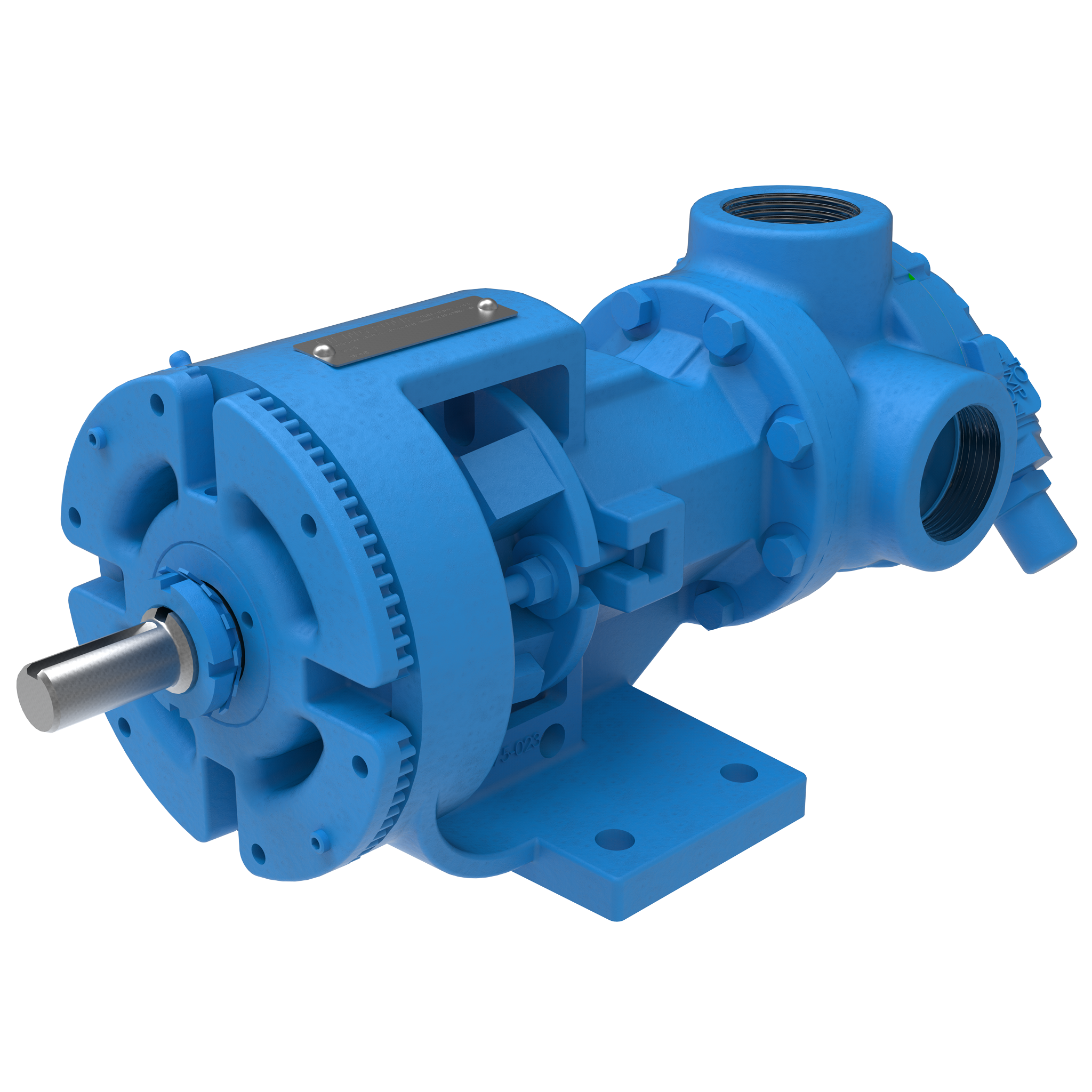

| HL4124A | 1.5 | 30 | 5.6 | 1750 | 200 | 14 |

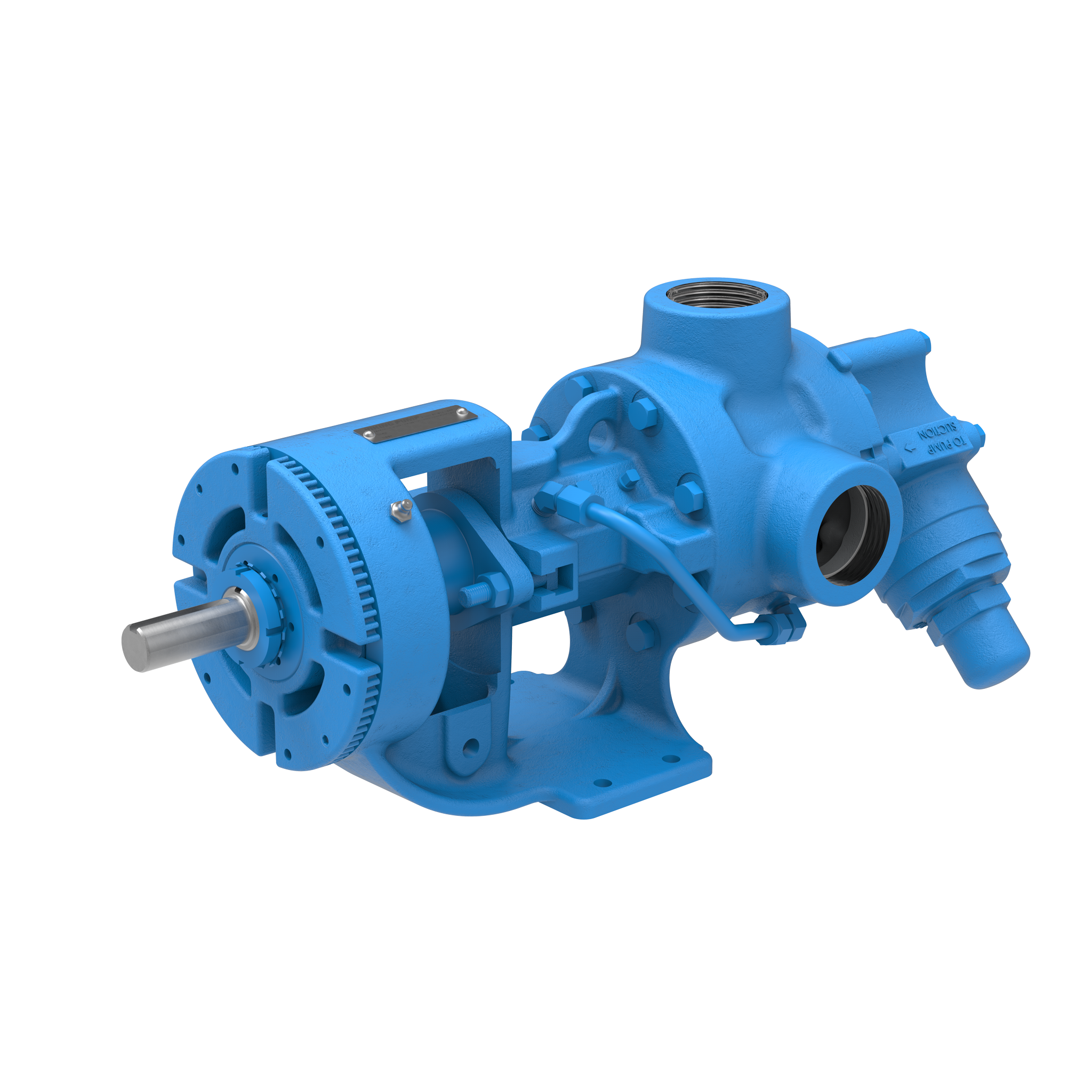

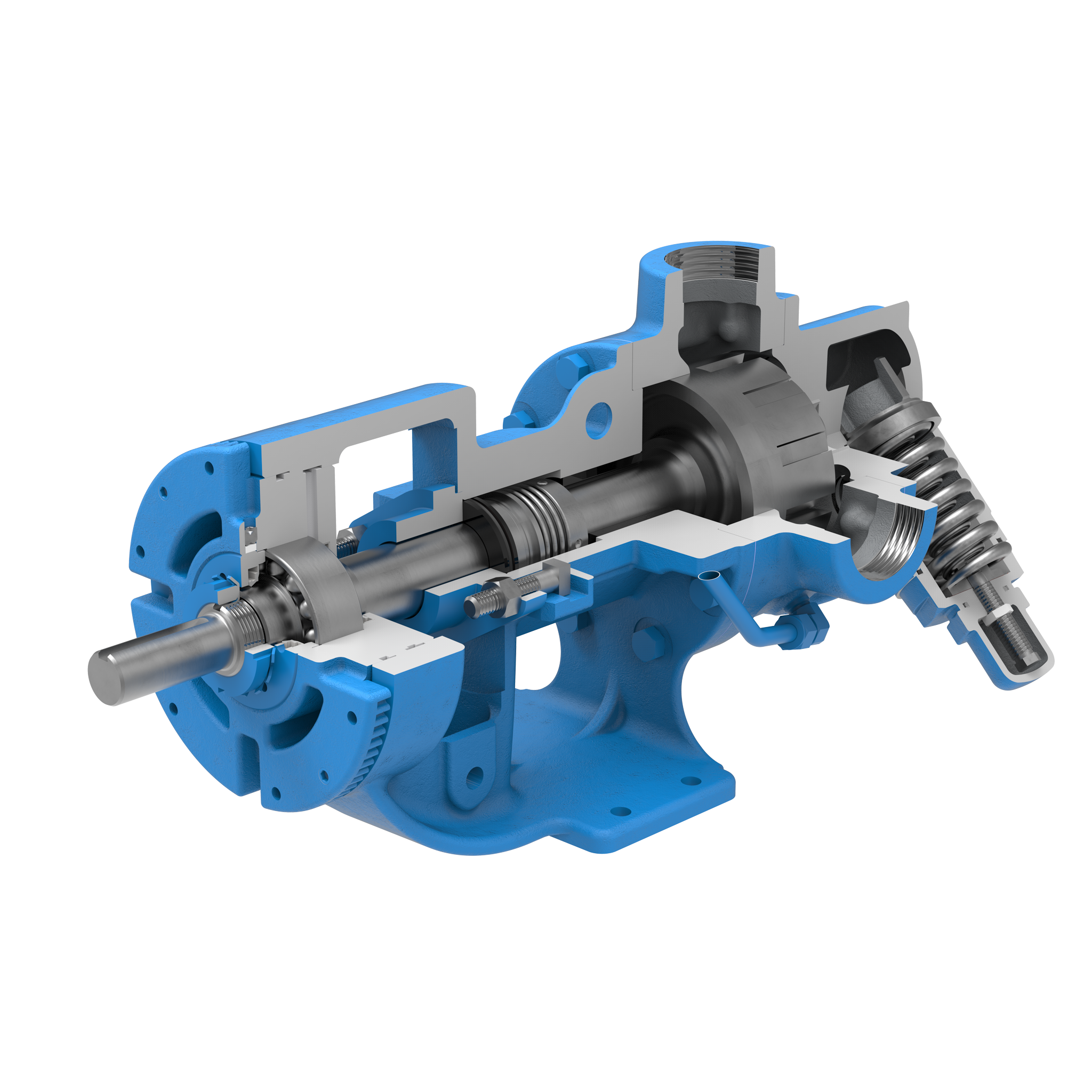

| AK4124A | 2 | 67 | 15 | 1450 | 200 | 14 |
| AL4124A | 2 | 90 | 20 | 1450 | 200 | 14 |
| K4124A | 2 | 80 | 18 | 780 | 200 | 14 |

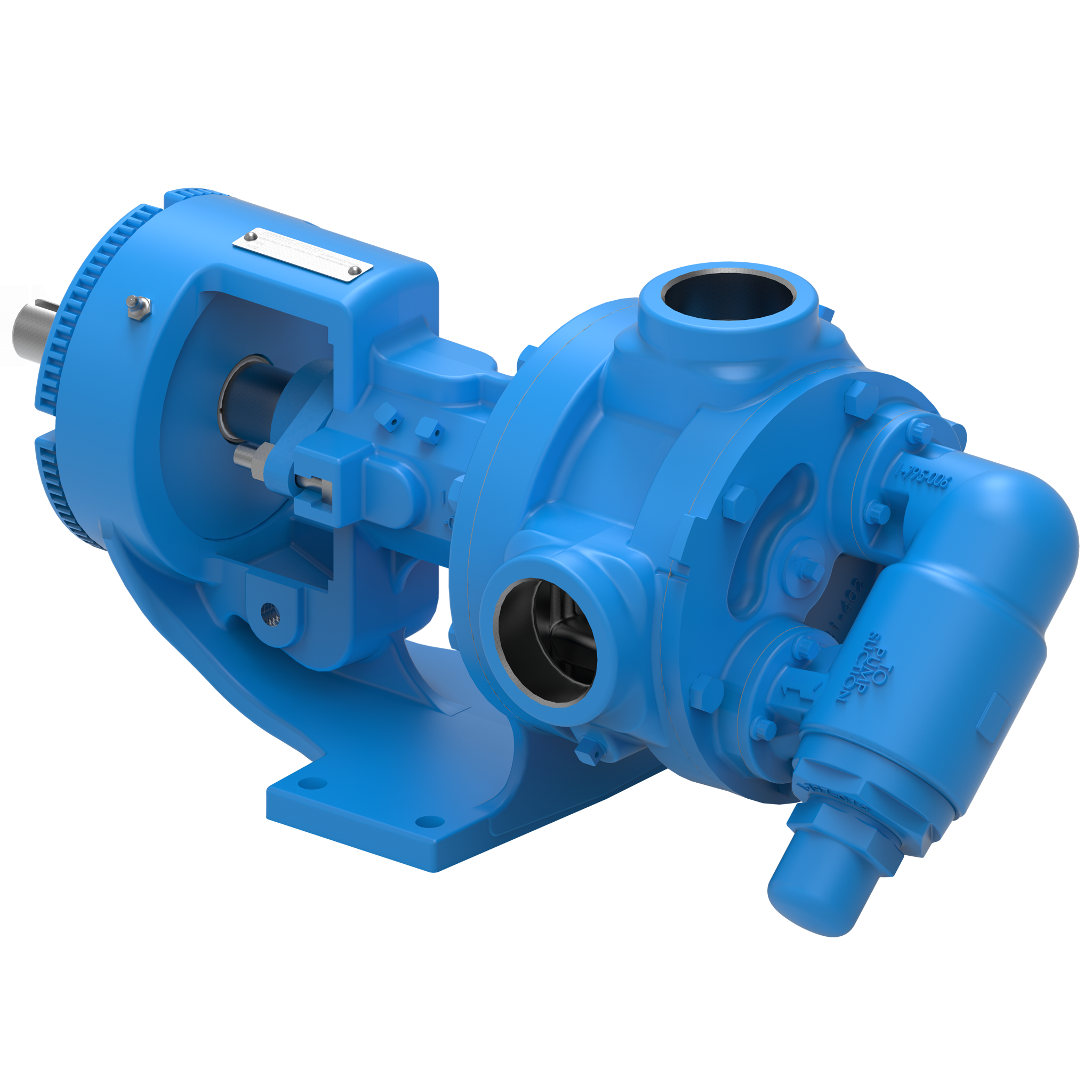

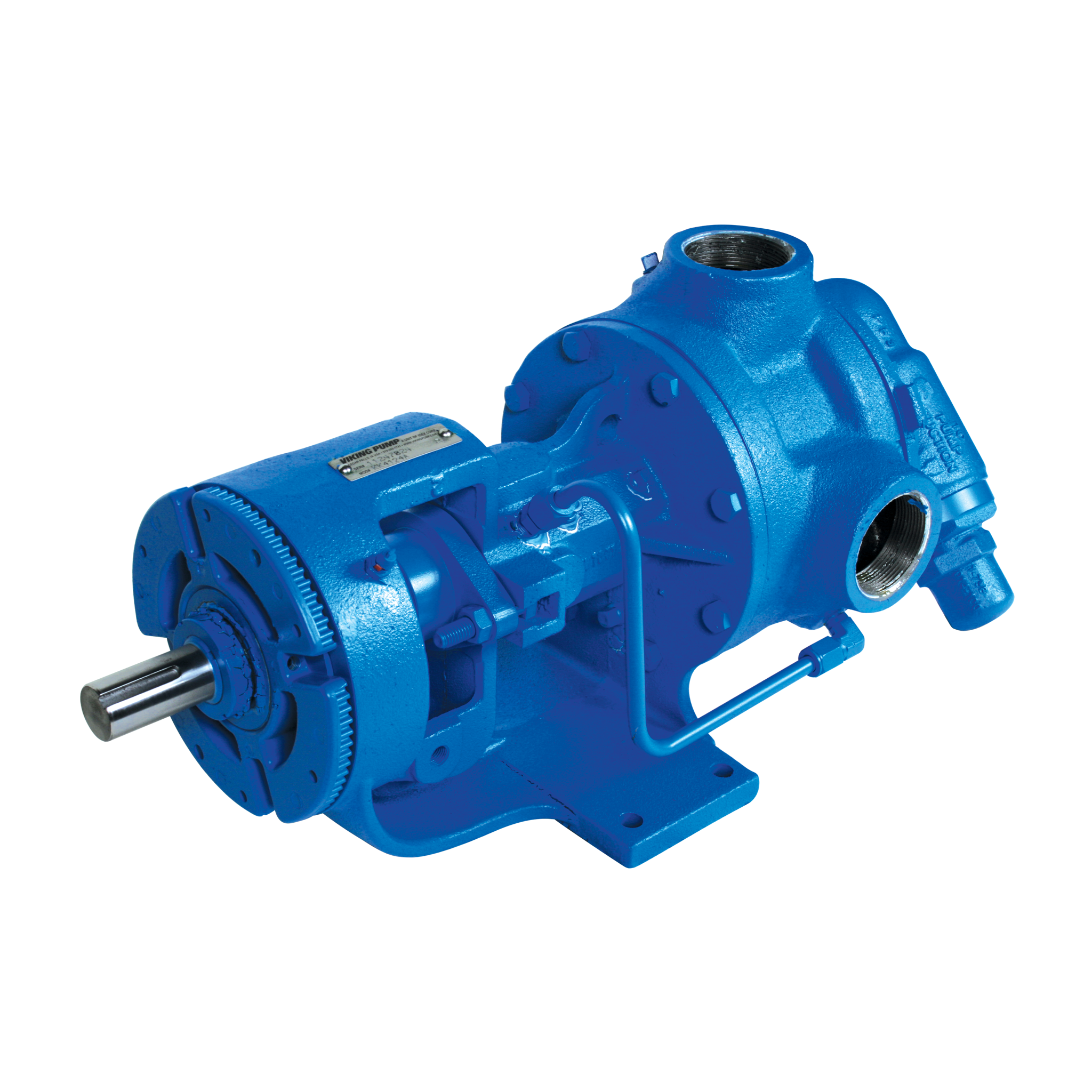

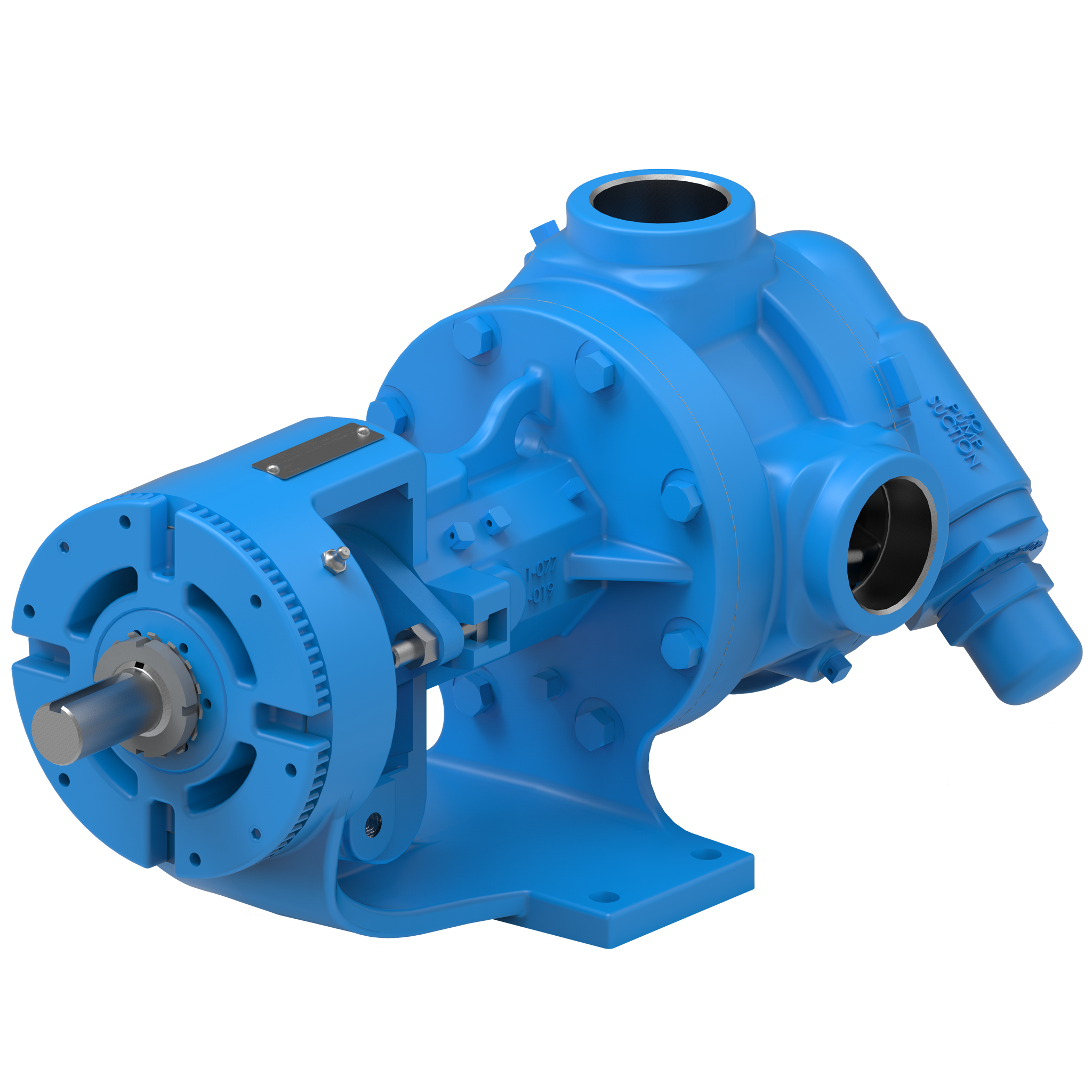

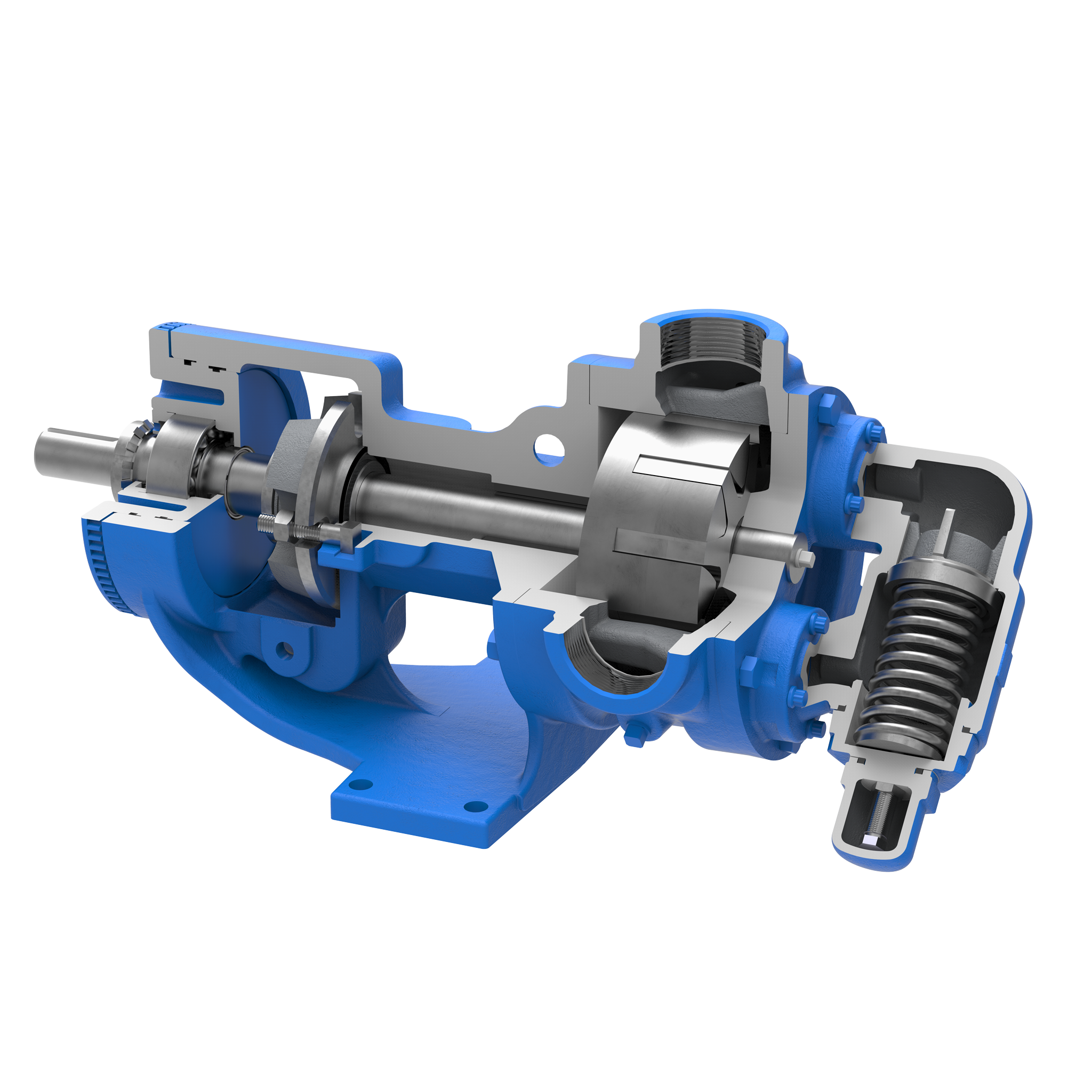

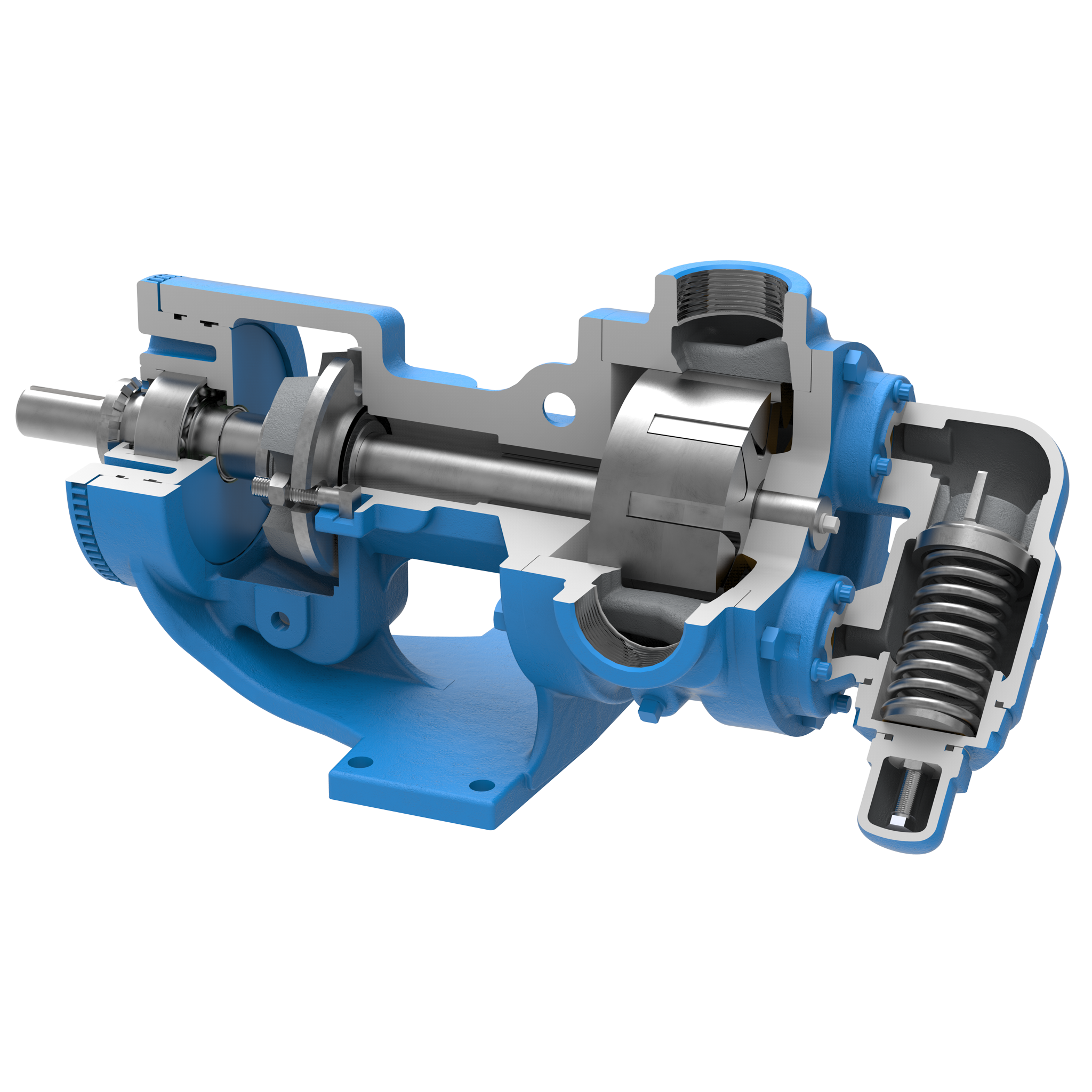

| KK4124A | 2 | 100 | 23 | 780 | 200 | 14 |
| L4124A | 2 | 135 | 31 | 640 | 200 | 14 |
| LQ4124A | 2.5 | 135 | 31 | 640 | 200 | 14 |

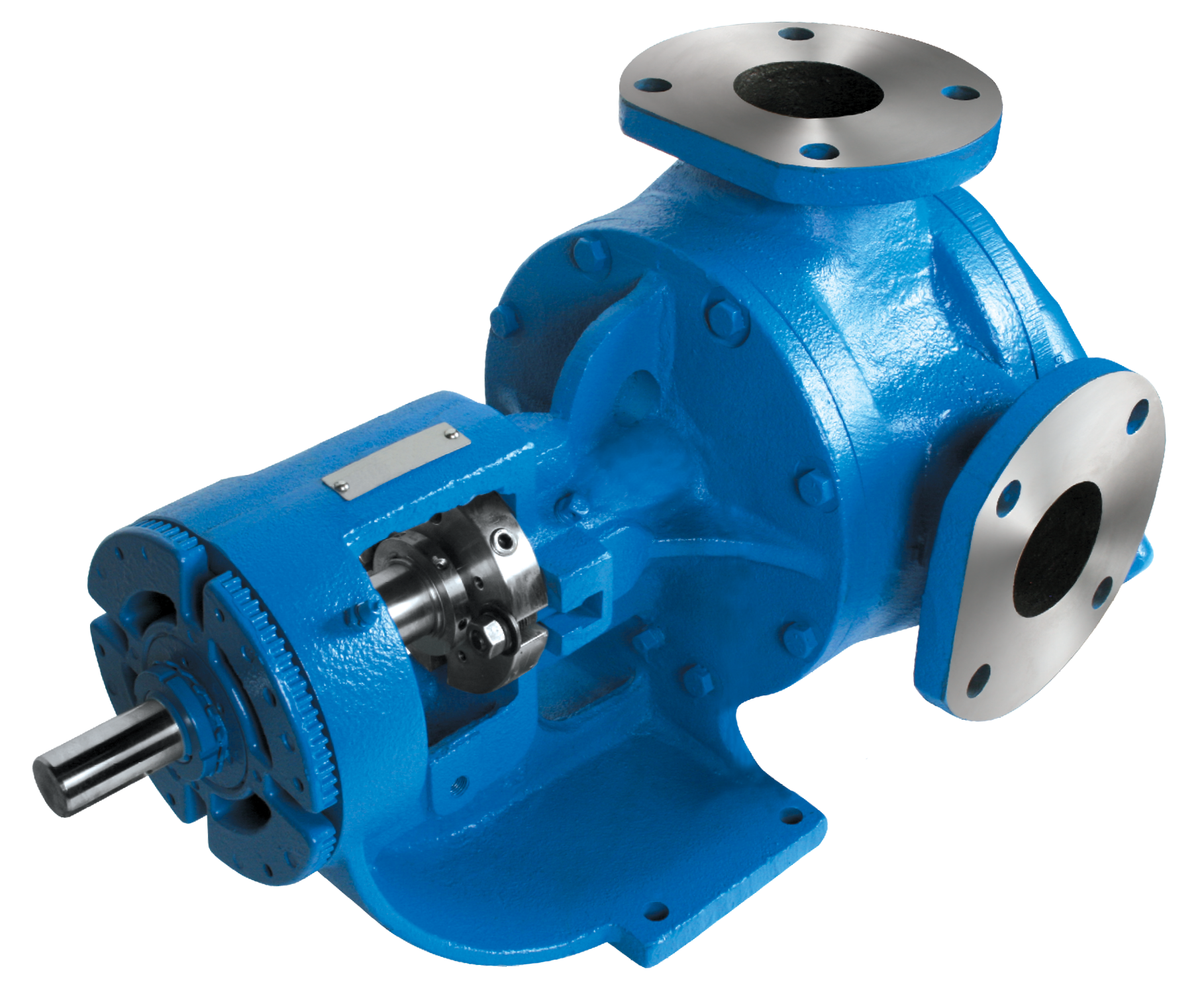

| LL4124A | 3 | 140 | 32 | 520 | 200 | 14 |

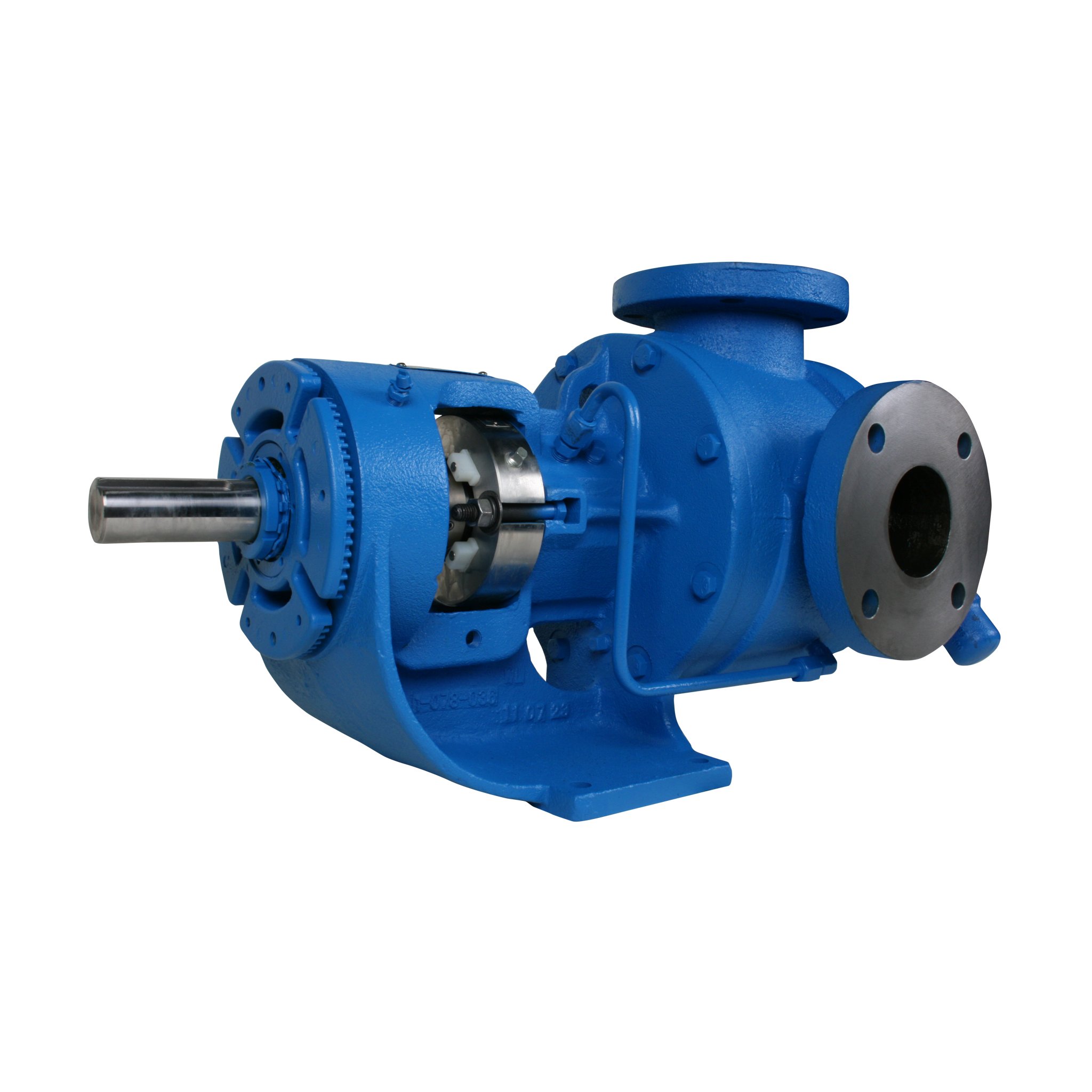

| LS4124A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4124A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS4124A | 6 | 500 | 114 | 520 | 200 | 14 |
| M4124A | 4 | 420 | 95 | 420 | 200 | 14 |
Select model for more detailed information:
Photos
Videos
TSM / Catalog / Flyers / Brochures
-
REPAIR RESOURCES
-
DRAWINGS
AK-AL with Plain Head - 2" NPT RH PDF
STEP
AK-AL with Relief Valve - 2" NPT RH PDF
STEP
G with Plain Head - 1" NPT RH PDF
STEP
G with Relief Valve - 1" NPT RH PDF
STEP
H-HL with Plain Head - 1.5" NPT RH/LH PDF
STEP
K-KK with Plain Head - 2" NPT RH/LH PDF
STEP
K-KK with Relief Valve - 2" NPT RH/LH PDF
STEP
L with Plain Head - 2" NPT RH PDF
STEP
L with Relief Valve - 2" NPT RH PDF
STEP
LL with Plain Head - 3" Class 125 ANSI RH/LH PDF
STEP
LL with Relief Valve - 3" Class 125 ANSI RH PDF
STEP
LQ with Plain Head - 2.5" Class 125 ANSI RH/LH PDF
STEP
LQ with Relief Valve - 2.5" Class 125 ANSI RH/LH PDF
STEP
LS with Plain Head - 3" Class 125 ANSI RH/LH PDF
STEP
LS with Relief Valve - 3" Class 125 ANSI RH PDF
STEP
M with Plain Head - 4" Class 125 ANSI RH PDF
STEP
M with Relief Valve - 4" Class 125 ANSI RH PDF
STEP
Q with Relief Valve - 4" Class 150 ANSI RH/LH with Studs and Bolts PDF
STEP
QS with Plain Head - 4" Class 125 ANSI RH/LH PDF
STEP
QS with Plain Head - 6" Class 125 ANSI Opposite PDF
STEP
QS with Relief Valve - 6" Class 150 ANSI Opposite PDF
STEP
QS with Relief Valve - 6" Class 150 ANSI RH PDF
STEP
