La pompa a ingranaggi interni serie 8127A™ è la soluzione perfetta per prodotti petrolchimici, isocianati, polioli e altro ancora grazie al sistema di trasmissione magnetica senza guarnizioni che mantiene contenuti i liquidi pericolosi. È in grado di gestire portate fino a 500 GPM (114 m³/h).
Caratteristiche e Vantaggi
- Il sistema di trasmissione magnetica senza guarnizioni elimina la tenuta dell'albero per garantire il massimo livello di contenimento di liquidi e vapori
- Tutti i liquidi e i vapori sono sigillati ermeticamente nella pompa
- Utilizzata in particolare per liquidi pericolosi e difficili da sigillare
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 250,000 SSU
1 a 55,000 cSt
Pressione
a 150 PSI
a 10 Bar
Temperatura
-60 a +500 °F
-50 a +260 °C
Opzioni
Attacchi
Trasmissione
Montaggio
Tenuta
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| H8127A | 1.5 | 15 | 3.4 | 1750 | 150 | 10 |
| HL8127A | 1.5 | 30 | 6.8 | 1750 | 150 | 10 |

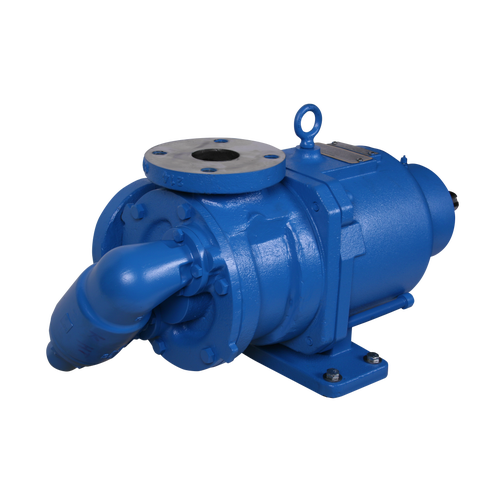

| K8127A | 2 | 80 | 18 | 780 | 150 | 10 |
| KK8127A | 2 | 100 | 23 | 780 | 150 | 10 |

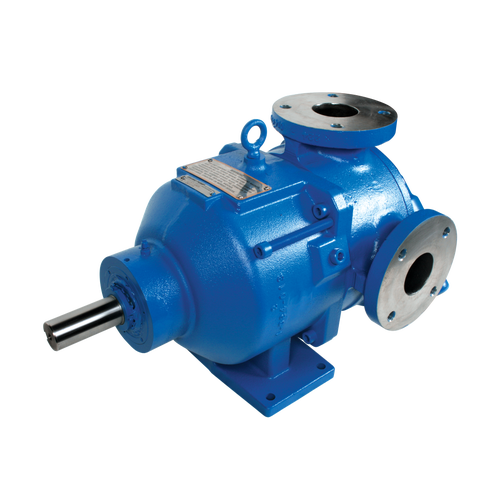

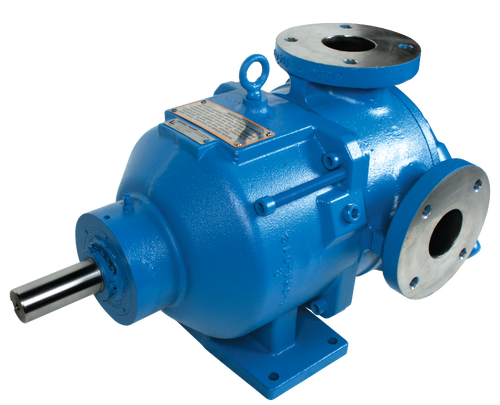

| LQ8127A | 2.5 | 135 | 30 | 640 | 150 | 10 |
| LL8127A | 3 | 170 | 39 | 640 | 150 | 10 |
| LS8127A | 3 | 200 | 45 | 640 | 125 | 9 |
| Q8127A | 4 | 300 | 68 | 520 | 125 | 9 |
| QS8127A | 6 | 500 | 114 | 520 | 125 | 9 |
Photos
Videos
Isocianato
Noto anche come TDI, MDI o diisocianato. L'isocianato è utilizzato come agente indurente o polimerizzante in schiume poliuretaniche, rivestimenti industriali, elastomeri, inchiostri e resine. È estremamente sensibile all'umidità dell'aria e agli idrocarburi, rendendo estremamente critiche le opzioni di tenuta ermetica.
Poliolo
Gli alcoli con molti radicali idrossilici sono chiamati polioli. Molte aziende commercializzano i polioli con i loro nomi commerciali. La viscosità del prodotto varia notevolmente a seconda del poliolo specifico, ma può raggiungere i 40.000 cP. I polioli sono spesso miscelati con isocianati, pertanto le pompe che trattano i polioli devono essere costruite con lubrificanti compatibili con gli isocianati.
Resine
Le resine sono liquidi ad alta viscosità con componenti potenzialmente sensibili al taglio (diluenti) e composti da solventi, cere, tensioattivi e particelle di resina semisolida, tutti con diversi problemi di compatibilità chimica. Queste resine possono essere utilizzate in poliuretani, epossidici e altri adesivi. In alcuni casi, le resine contengono pigmenti che comportano problemi di usura abrasiva.
Adesivi
Gli adesivi sono un gruppo di sostanze, come il cemento, la colla, la mucillagine e la pasta, che sono in grado di tenere insieme i materiali tramite un fissaggio superficiale. Gli adesivi sono composti da diversi materiali di base, tra cui destrina, lattice, siliconi, gomma liquida, resina, silicato di sodio e amido.
Caustico (idrossido di sodio)
L'idrossido di sodio è solubile in acqua, alcol e glicerolo. Viene utilizzato nella produzione di altri prodotti chimici, di rayon e pellicole, nella raffinazione del petrolio, nella pasta di legno e nella carta, nella produzione di alluminio, nella raffinazione dell'olio vegetale, nei detergenti, nei saponi, nella lavorazione dei tessuti, nella bonifica della gomma e come alcali negli alimenti. La viscosità varia da un minimo di acqua a 40 cP, a seconda della concentrazione e della temperatura.
-
