La pompa a ingranaggi interni serie 4123A™ è la soluzione ideale per applicazioni di raffinazione e petrolchimiche. È in grado di resistere a temperature estremamente elevate ed è dotata della più ampia gamma di opzioni di tenuta. Può gestire portate fino a 1.600 GMP (363 m³/h).
Caratteristiche e Vantaggi
- Per applicazioni in raffinerie e impianti petrolchimici
- Consigliato per temperature estremamente elevate
- La più ampia gamma di opzioni di tenuta disponibile
Capacità
a 500 GPM
a 114 m³/h
Viscosità
28 a 2,000,000 SSU
1 a 440,000 cSt
Pressione
a 200 PSI
a 14 Bar
Temperatura
-20 a +800 °F
-25 a +425 °C
Opzioni
Attacchi
Angolo destro (90°) (corpo girevole), H-Q
Opposti (180°), QS
Flangiati (ASME/ANSI)
Trasmissione

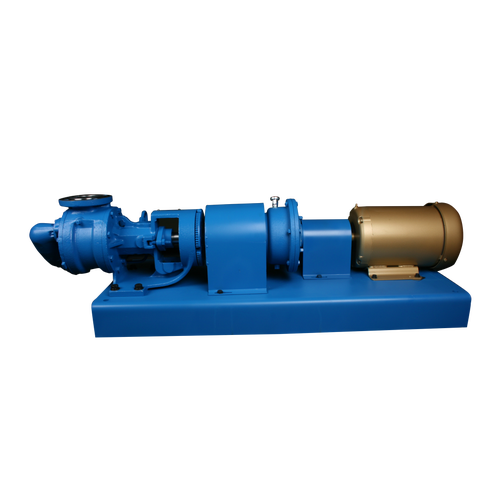

R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito
D Trasmissione a montaggio diretto, H-HL
V Drive | Azionamento con cinghia trapezoidale
Montaggio
Montaggio su piedini
Tenuta
Dispositivo di tenuta a componente
Dispositivo di tenuta a cartuccia
Tripla guarnizione a labbro a cartuccia
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|
| H4123A | 1.5 | 15 | 2.8 | 1750 | 200 | 14 |
| HL4123A | 1.5 | 30 | 5.6 | 1750 | 200 | 14 |
| K4123A | 2 | 80 | 18 | 780 | 200 | 14 |
| KK4123A | 2 | 100 | 23 | 780 | 200 | 14 |
| LQ4123A | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL4123A | 3 | 140 | 32 | 520 | 200 | 14 |
| LS4123A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q4123A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS4123A | 6 | 500 | 114 | 520 | 200 | 14 |
