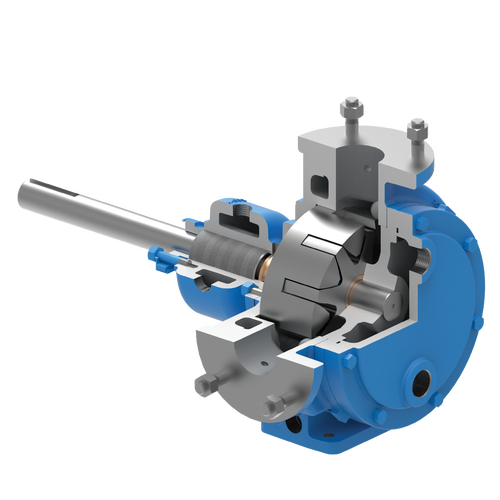

La pompa a ingranaggi interni serie 34™ è la soluzione perfetta per asfalto, bitume, catrame e altro ancora grazie alla sua robusta struttura in ghisa e al rivestimento con incamiciatura che consente un rapido trasferimento del calore. È in grado di gestire portate fino a 450 GPM (102 m³/h).
Caratteristiche e Vantaggi

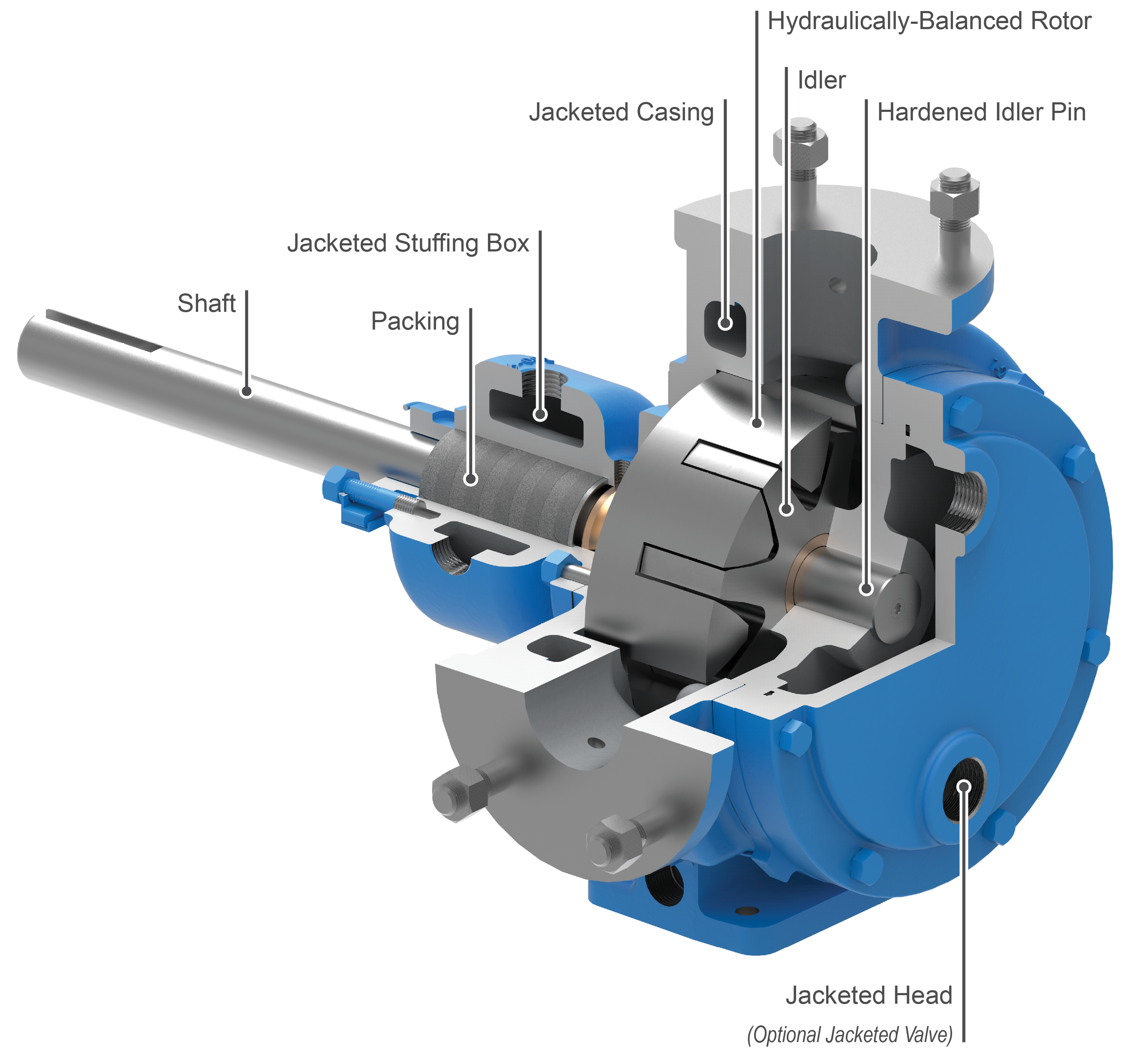

- Pompa con incamiciatura per fornire rapidamente calore direttamente alla camera di tenuta, al corpo e alla testa
- Rivestimento adatto per olio caldo o vapore per una maggiore flessibilità di applicazione
- Design semplice ed economico per il trasferimento e la fornitura di asfalto e bitume a pressioni da basse a moderate
Capacità
a 450 GPM
a 102 m³/h
Viscosità
31 a 250,000 SSU
1 a 55,000 cSt
Pressione
a 100 PSI
a 7 Bar
Temperatura
-60 a +450 °F
-50 a +230 °C
Opzioni
Attacchi
Angolo retto (90°)
Flangiate
Trasmissione
R Trasmissione con riduttore a ingranaggi sfalsati
P Trasmissione con riduttore a ingranaggi acquisito

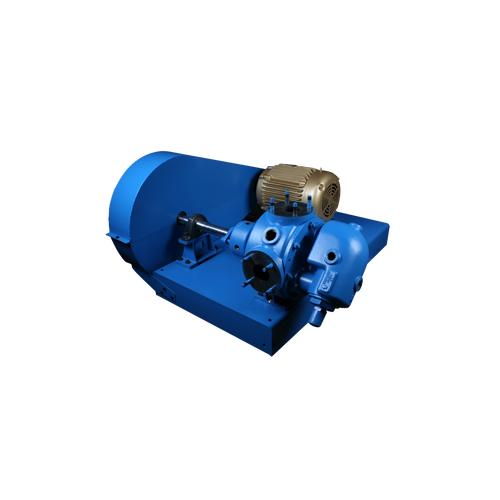

V Drive | Azionamento con cinghia trapezoidale
Montaggio
Montaggio su piedini
Tenuta
Guarnizione
Specifiche
| Modello | Dimensione dell'attacco standard | Portata nominale della pompa (GPM) | Portata nominale della pompa (m³/h) | RPM massimo | Pressione massima PSI | Pressione massima BAR |
|---|---|---|---|---|---|---|

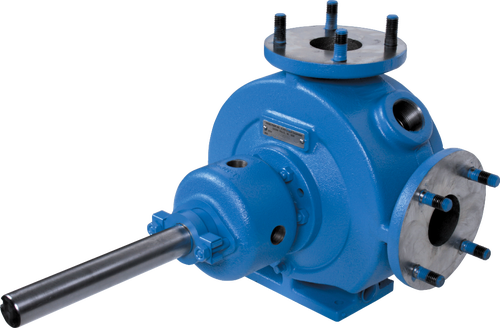

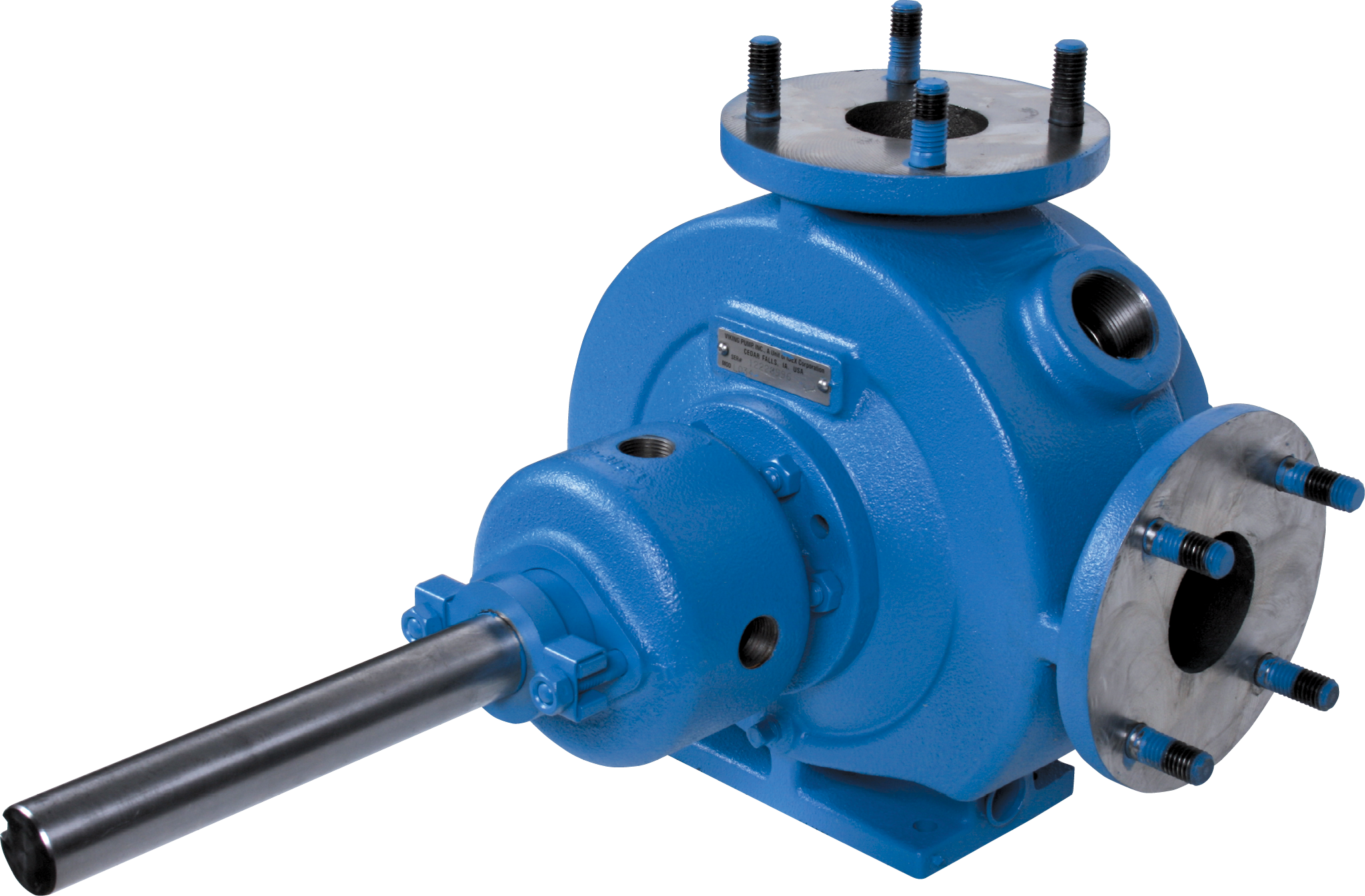

| LQ34 | 2.5 | 90 | 20 | 420 | 100 | 6.9 |
| Q34 | 3 | 200 | 45 | 350 | 75 | 5.2 |

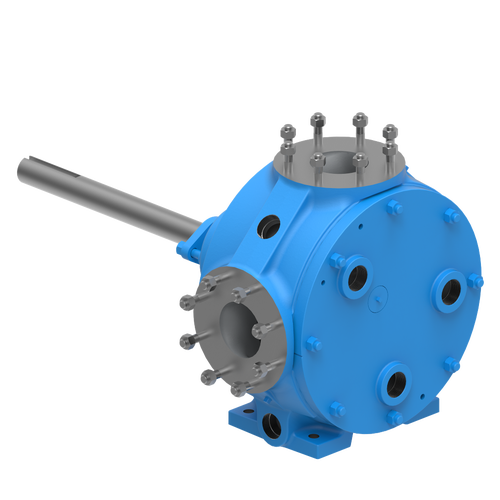

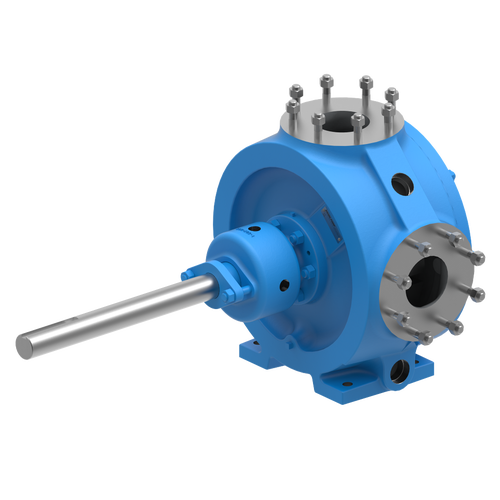

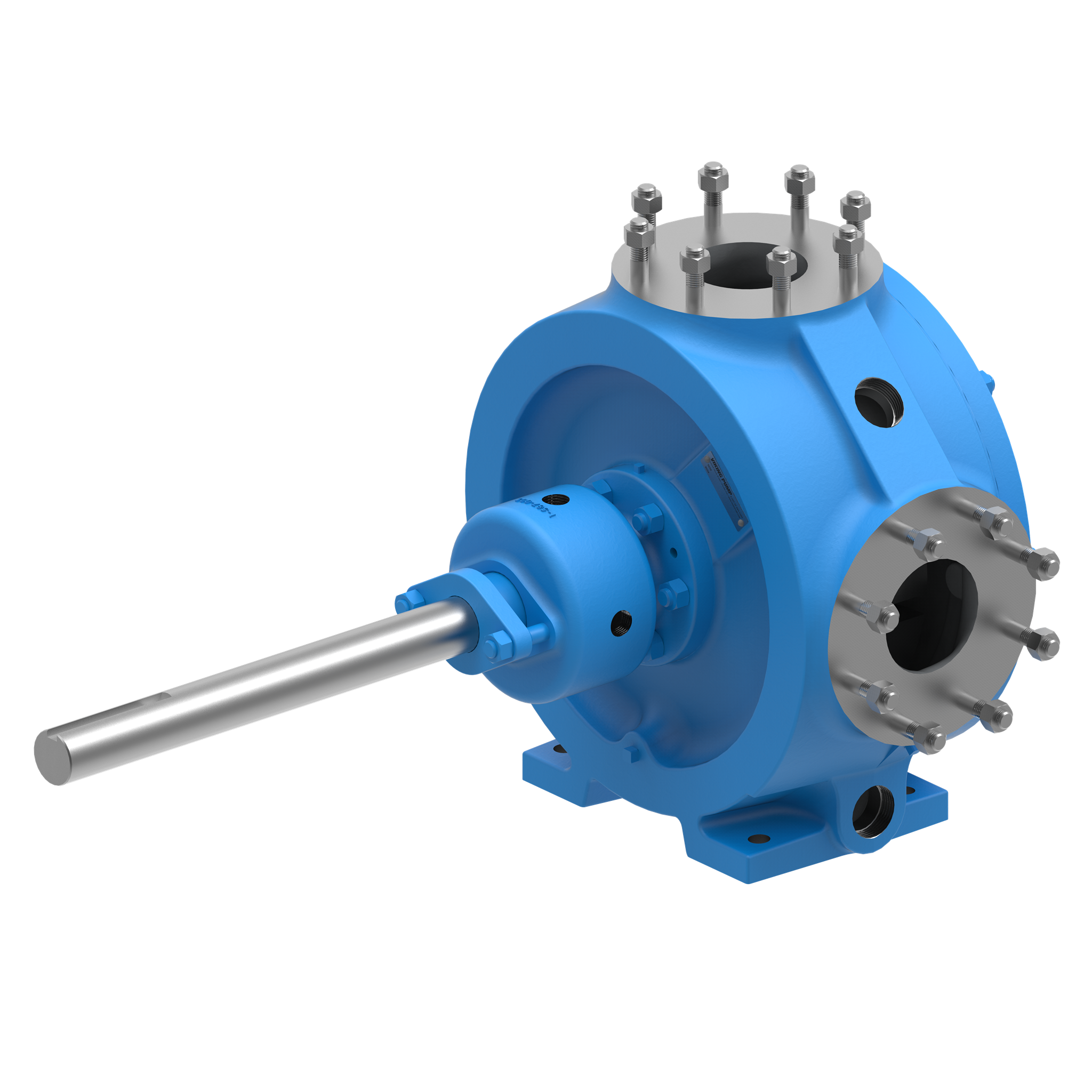

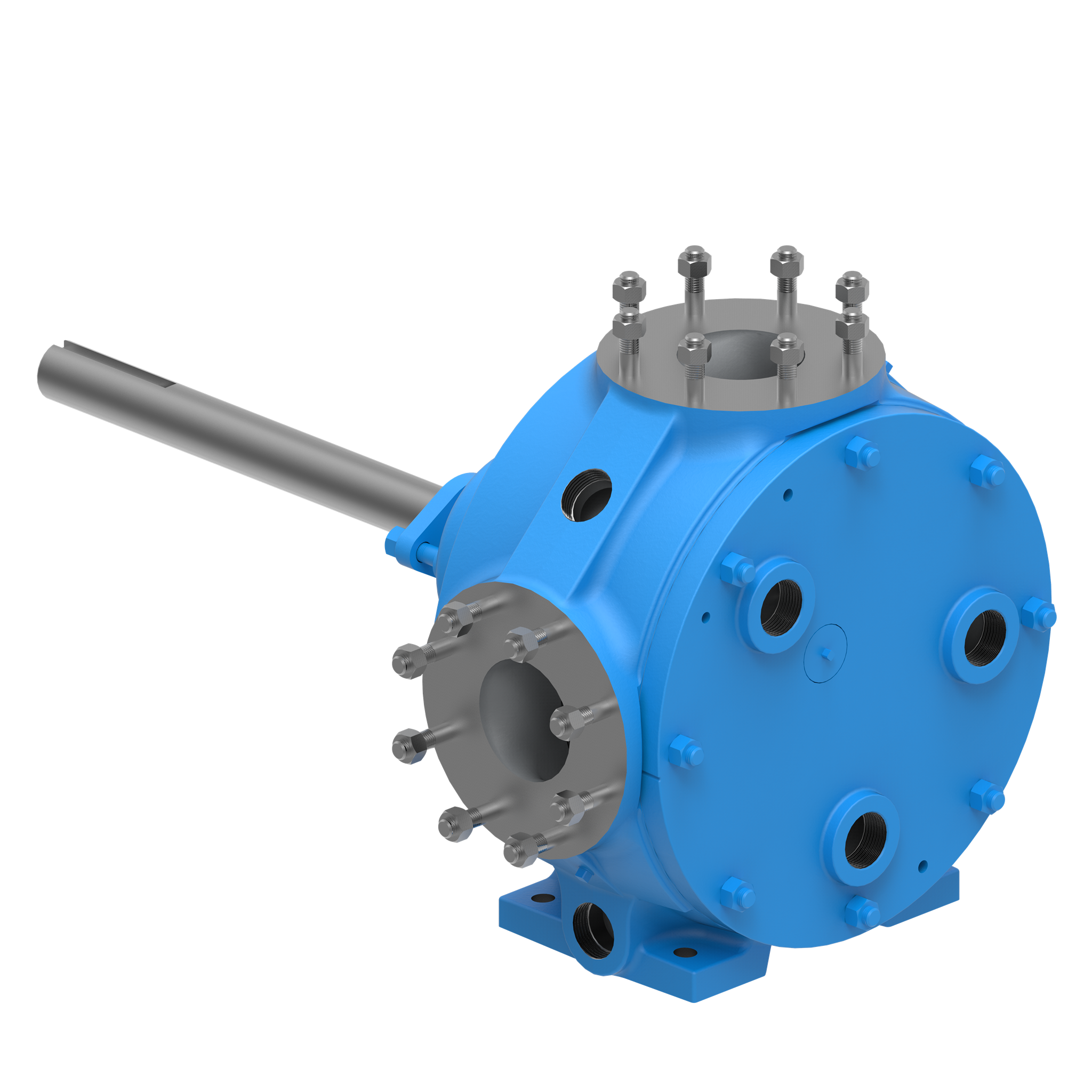

| M34 | 4 | 280 | 64 | 280 | 75 | 5.2 |

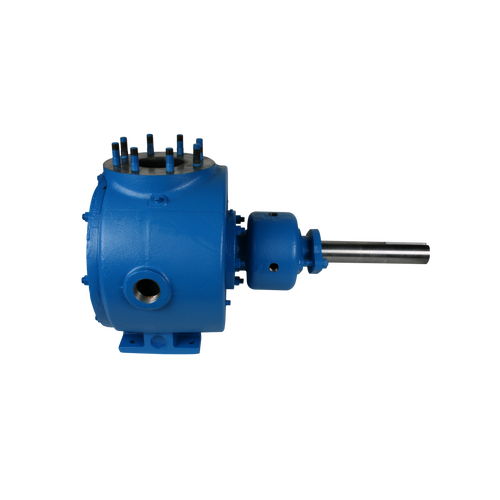

| N34 | 5 | 450 | 102 | 280 | 75 | 5.2 |
