La bomba de engranaje interno serie 324A™ es la solución ideal para cualquier aplicación no corrosiva, como adhesivos, asfalto, pinturas y tintas, etc. Puede manejar caudales entre 500 y 1600 GPM (114 a 364 m³/h).
Características y ventajas
- Resistente y fiable, pero económico
- La más amplia gama de tamaños y opciones disponibles para adaptarse a casi cualquier aplicación no corrosiva
- Holguras mínimas para una alta eficiencia y una excelente capacidad de cebado
Capacidad
500 a 1600 GPM
114 a 364 m³/h
Viscosidad
28 a 2,000,000 SSU
1 a 440,000 cSt
Presión
a 200 PSI
a 14 Bar
Temperatura
-60 a +450 °F
-50 a +230 °C
Opciones
Puertos
Transmisores
Montaje
Sellado
Especificaciones
| Modelo | Tamaño de puerto estándar | Capacidad nominal de la bomba (GPM) | Capacidad nominal de la bomba (m³/h) | RPM máximas | Presión máxima PSI | Presión máxima BAR |
|---|---|---|---|---|---|---|

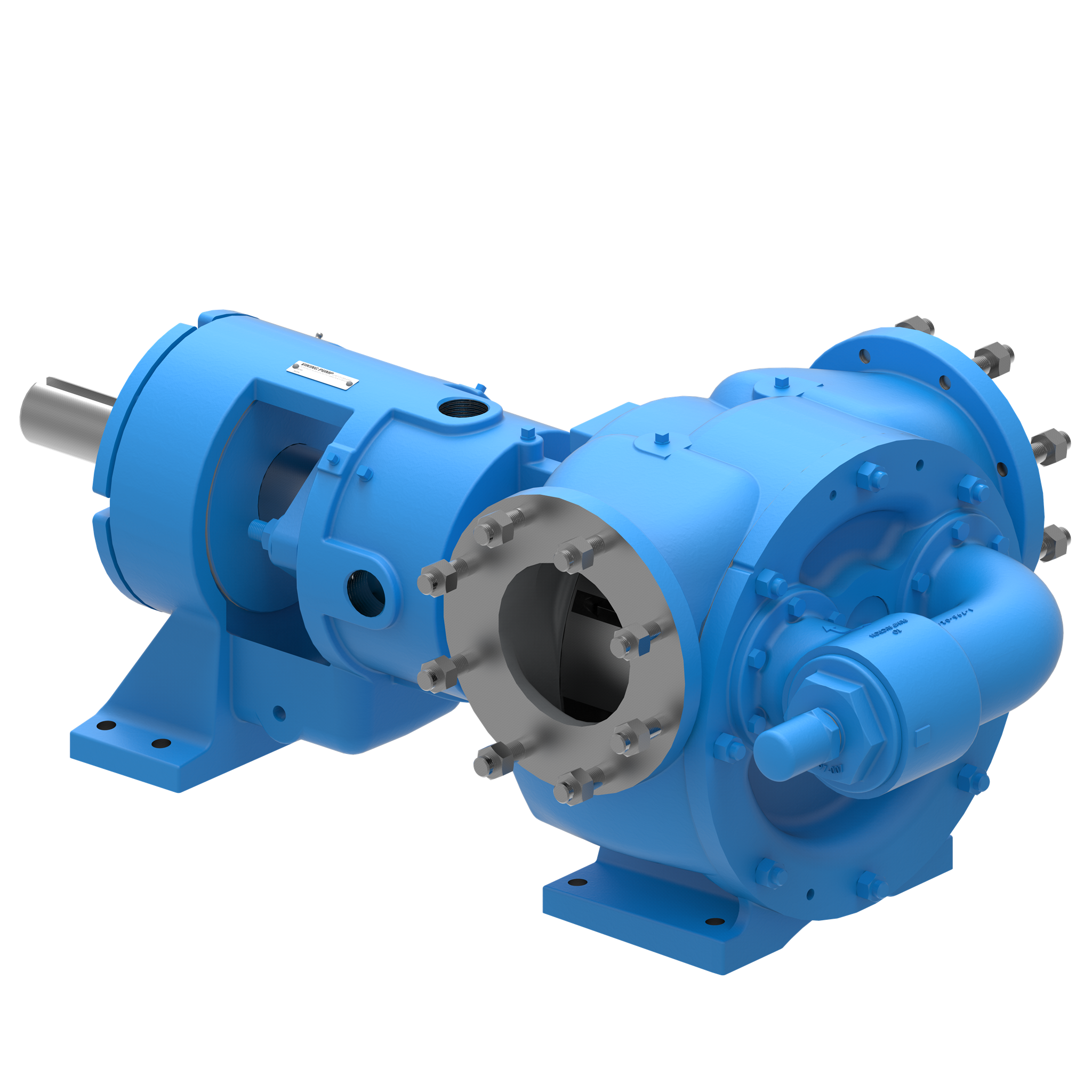

| N324A | 6 | 600 | 136 | 350 | 200 | 14 |

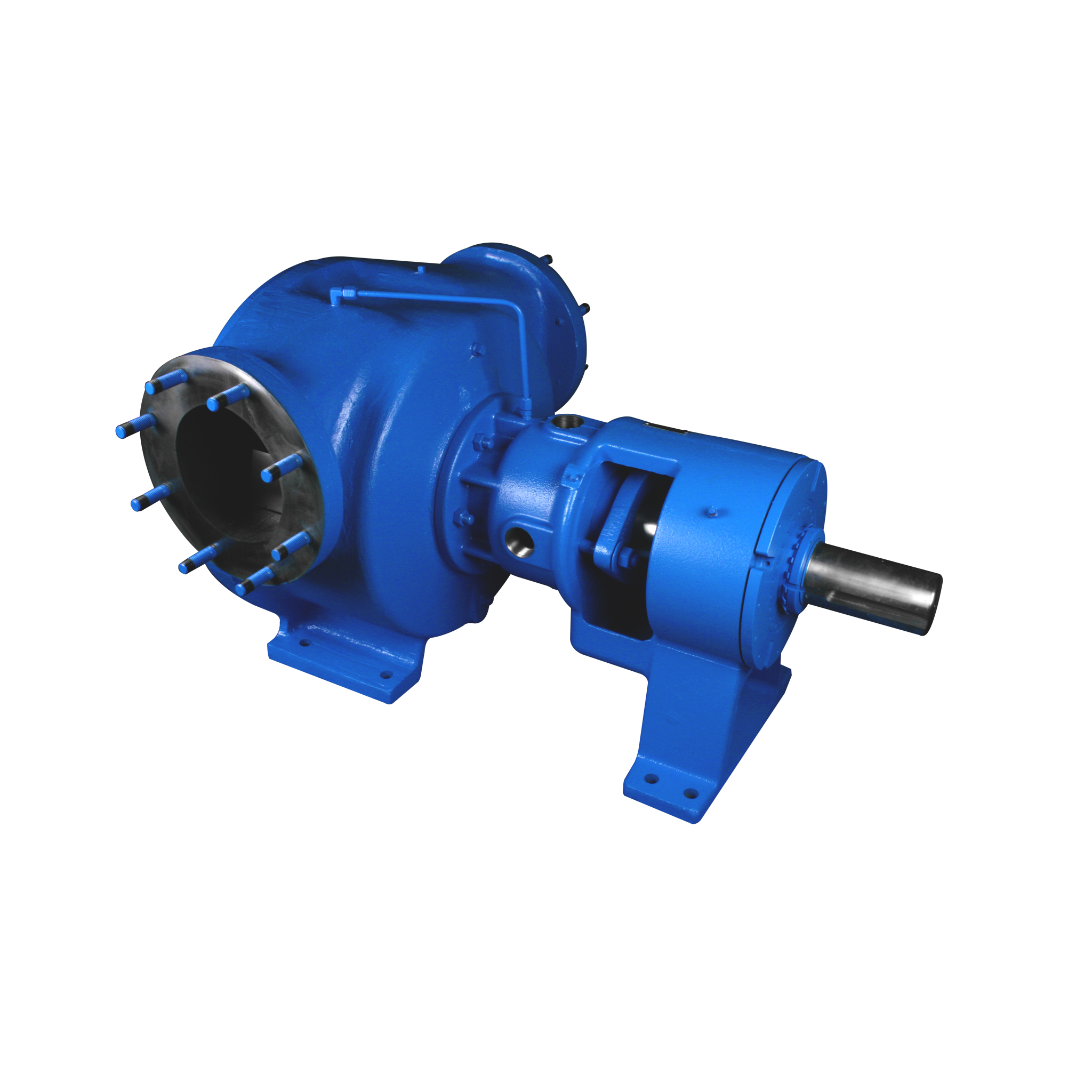

| R324A | 8 | 1100 | 250 | 280 | 200 | 14 |

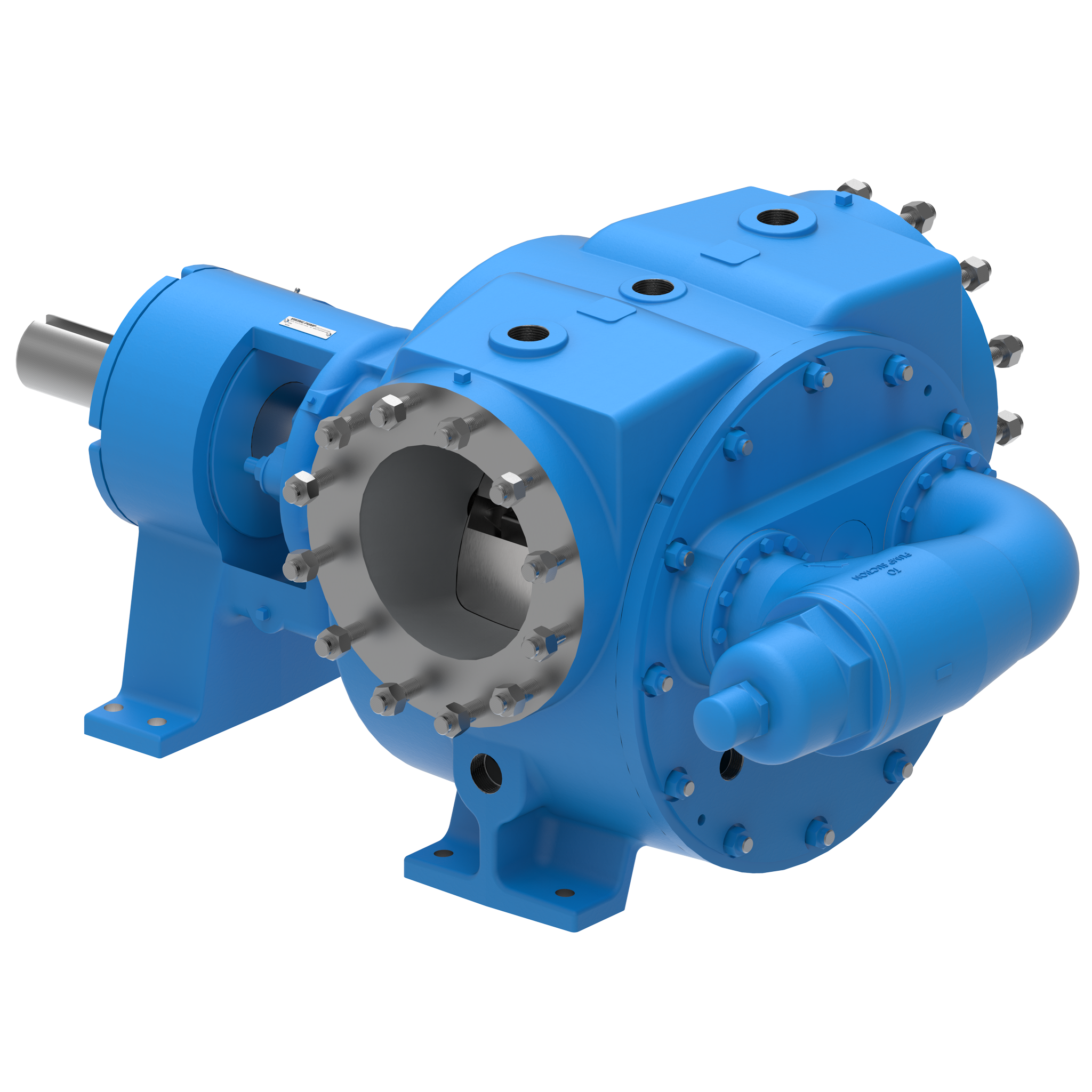

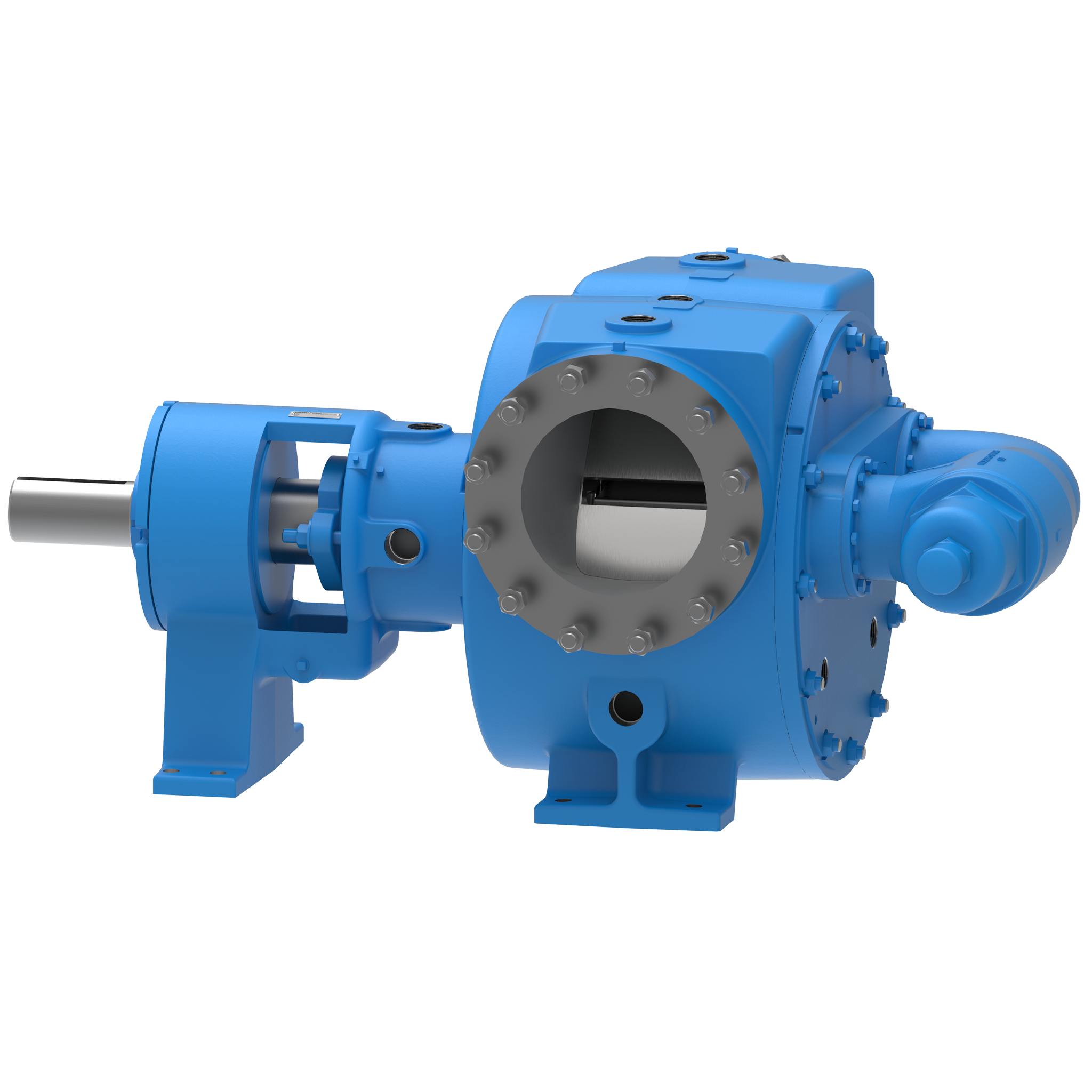

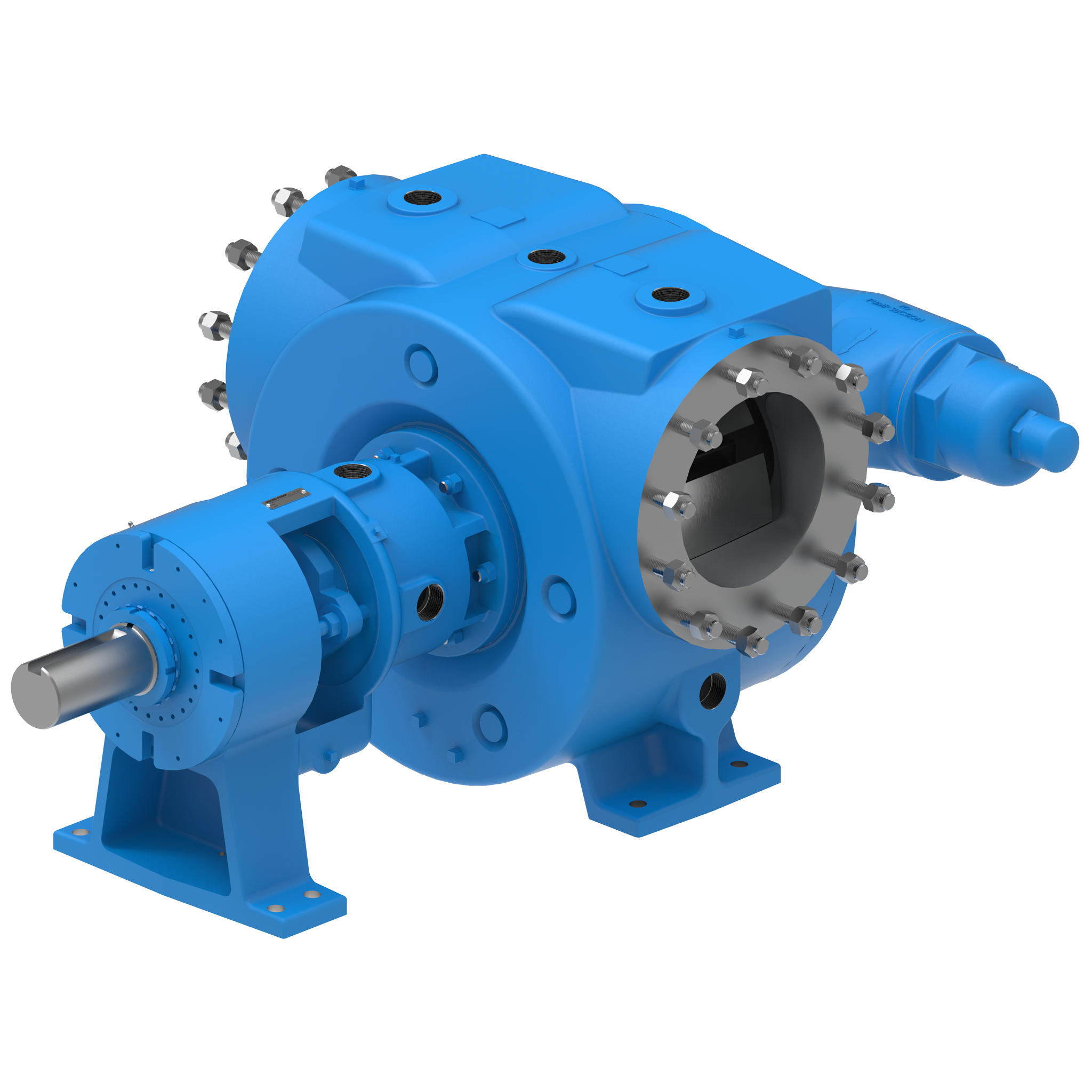

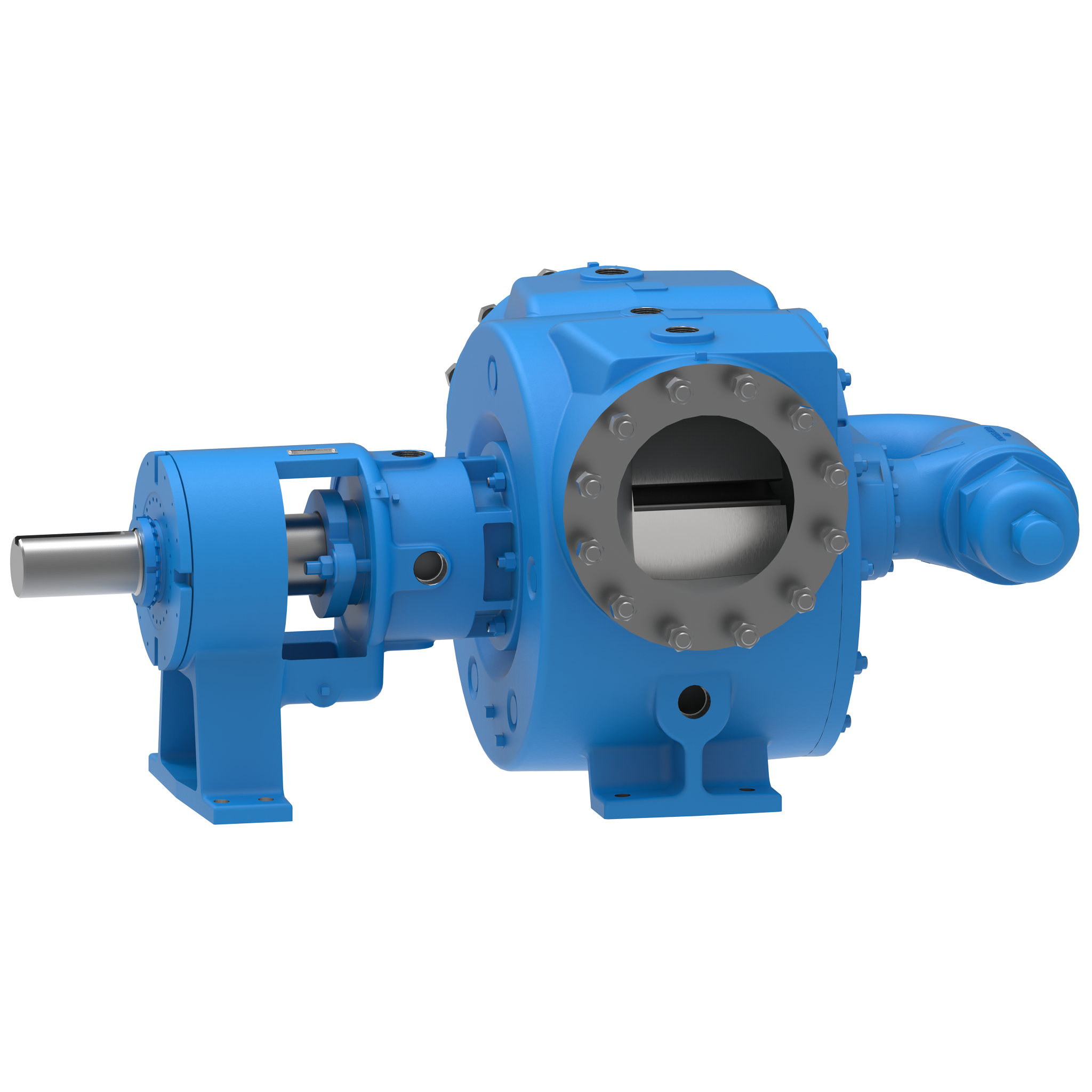

| RS324A | 10 | 1600 | 364 | 280 | 125 | 9 |
Photos
Videos
Asfalto relleno
Los asfaltos rellenos contienen partículas utilizadas en las aplicaciones finales de los líquidos. Ejemplos de ello serean los materiales para tejados y las plantas de mezcla en caliente. Normalmente se manipulan a temperaturas elevadas para reducir la viscosidad de la mezcla asfaltica. La bomba necesita una fuente de calor como una camisa o calor eléctrico para evitar que el producto se solidifique en la bomba.
Cemento asfáltico
El asfalto limpio no contiene cargas y es un liquido a base de aceite. Se utiliza principalmente en la pavimentacian de carreteras, liquidos impermeabilizantes y pinturas. Normalmente se manipulan a temperaturas elevadas para reducir la viscosidad del asfalto. La bomba necesita una fuente de calor como un enchaquetado o calor elactrico para evitar que el producto se solidifique en la bomba.
Pinturas
Las pinturas son líquidos sensibles al cizallamiento que pueden tener una gran variedad de disolventes y concentraciones de carga de pigmentos que conllevan problemas de desgaste abrasivo y compatibilidad química.
Tintas
Las tintas para envases flexibles son líquidos sensibles al cizallamiento que pueden tener una gran variedad de disolventes, ceras, tensioactivos y partículas de resina semisólidas, así como concentraciones de carga de pigmentos que conllevan problemas de desgaste abrasivo y compatibilidad química.
Resinas
Las resinas son líquidos de alta viscosidad con componentes potencialmente sensibles al cizallamiento (diluyentes) y compuestos de disolventes, ceras, tensioactivos y partículas de resina semisólidas, todos ellos con diversos problemas de compatibilidad química. Estas resinas pueden utilizarse en poliuretanos, epoxis y otros adhesivos. En algunos casos, las resinas contienen pigmentos que conllevan problemas de desgaste abrasivo.
Technical Service Manuals
Catalog Sections
Product Flyers
Product Flyers
Product Flyers
Product Flyers
Product Flyers
Product Flyers
Dimensional Drawings
-
REPAIR RESOURCES
Quick Tip #01 - Setting End Clearance on a Viking Pump Universal Seal Pump Updated: Quick Tip #03 - Install Packing into a Viking Pump How to Use a Thrust Bearing Locknut Tool Viking Pump Universal Seal Series with Stuffing Box Component Seals Repair Kit Installation Quick Tip #02 - Install Mechanical Seal into Stuffing Box in Viking Pump Universal Seal Pump
-
DRAWINGS
N with Jacketed Head - 6" Class 125 ANSI Opposite PDF
STEP
N with Jacketed Relief Valve - 6" Class 150 ANSI Opposite PDF
STEP
N with Plain Head - 5" Class 125 ANSI LH PDF
N with Plain Head - 5" Class 125 ANSI RH PDF
N with Plain Head - 6" Class 150 ANSI Opposite PDF
STEP
N with Relief Valve - 6" Class 150 ANSI Opposite PDF
STEP
R with Jacketed Head - 8" Class 125 ANSI Opposite PDF
STEP
R with Relief Valve - 8" Class 125 ANSI Opposite PDF
STEP
RS with Jacketed Head - 10" Class 150 ANSI Opposite PDF
STEP
RS with Plain Head - 10" Class 125 ANSI Opposite PDF
STEP
