Bomba de paletas

Las bombas de paletas son un tipo de bomba rotativa de desplazamiento positivo que consta de un rotor ranurado desplazado dentro de una carcasa con forma de leva. Las paletas deslizantes situadas en las ranuras del rotor se extienden para crear cavidades de bombeo, arrastran el líquido a través de la carcasa y lo expulsan por el lado de descarga de la bomba a medida que la leva reduce su superficie y empuja cada paleta de vuelta a su ranura. Haz clic aquí para ver nuestro vídeo «Cómo funciona» sobre este tema.

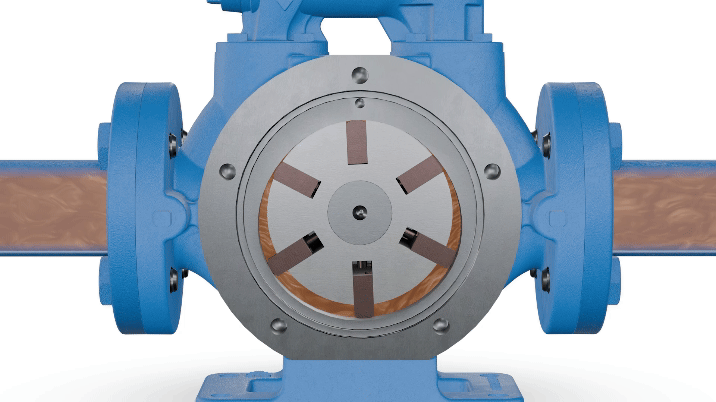

Las bombas de paletas desplazan el fluido mediante el movimiento giratorio de varias paletas deslizantes. Estas bombas constan de un rotor ranurado que gira dentro de una carcasa con forma de leva. Este rotor se encuentra cerca de la pared de la leva, de modo que se forma una cavidad en forma de media luna en la pared opuesta.

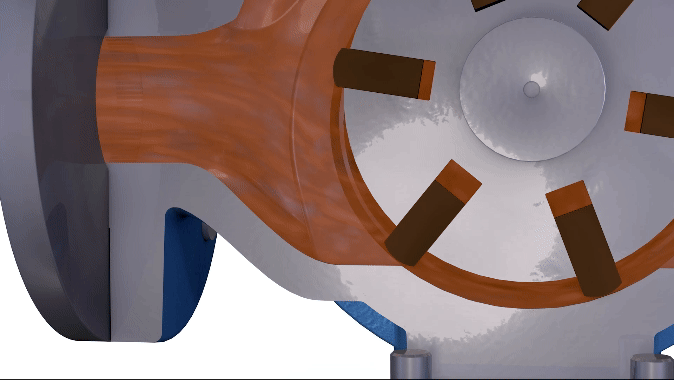

Cada ranura del rotor contiene una paleta deslizante. A medida que el rotor gira, la fuerza centrífuga, la presión hidráulica y las varillas de empuje actúan conjuntamente para extender cada paleta hacia la pared de la Carcasa. Esto crea una cavidad en expansión en el lado de entrada, lo que genera un vacío que aspira el líquido hacia el interior de la bomba. El líquido queda atrapado entre las paletas y la pared de la Carcasa. La rotación del rotor desplaza las cavidades de líquido hacia el lado de salida de la bomba.

En el lado de salida, las paletas son empujadas de vuelta a sus ranuras, lo que reduce el tamaño de la cavidad y fuerza al líquido a salir por el orificio de salida.

Dado que las bombas de paletas cuentan con paletas deslizantes que se desplazan en contacto con la pared de la Carcasa, se utilizan habitualmente en aplicaciones con líquidos delgados, como disolventes, alcoholes y diversos ácidos o bases.
