Flügelzellenpumpe

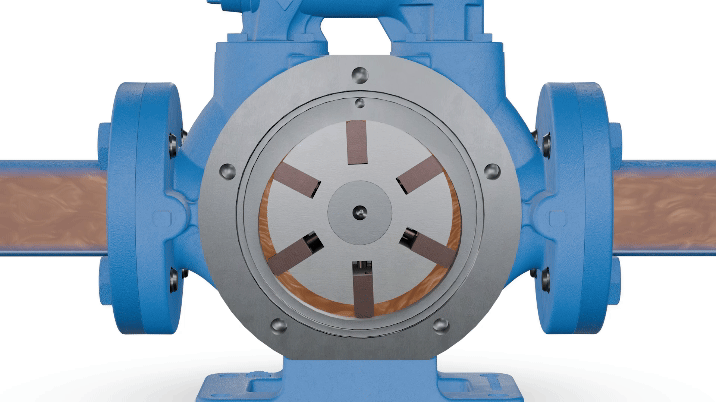

Flügelzellenpumpen sind eine Art von rotierenden Verdrängerpumpen, die aus einem geschlitzten Rotor bestehen, der versetzt in einem nockenförmigen Gehäuse angeordnet ist. Gleitende Flügel in den Schlitzen des Rotors ragen hervor, um Pumpkammern zu bilden, befördern die Flüssigkeit durch das Gehäuse und drücken sie an der Druckseite der Pumpe aus, während sich die Nockenfläche verkleinert und jeden Flügel zurück in seinen Schlitz drückt. Klicken Sie hier, um unser Video „So funktioniert es“ zu diesem Thema anzuzeigen.

Lamellenpumpen fördern Flüssigkeit mithilfe der Drehbewegung mehrerer gleitender Lamellen. Lamellenpumpen bestehen aus einem geschlitzten Rotor, der sich in einem nockenförmigen Gehäuse dreht. Dieser Rotor ist dicht an der Wand der Nocke angeordnet, sodass an der gegenüberliegenden Wand ein sichelförmiger Hohlraum entsteht.

Jeder Rotorschlitz enthält eine Gleitschaufel. Während sich der Rotor dreht, wirken Zentrifugalkraft, Hydraulikdruck und Schubstangen zusammen, um jede Schaufel zur Wand des Gehäuses hin auszudehnen. Dadurch entsteht auf der Einlassseite ein sich ausdehnender Hohlraum – wodurch ein Unterdruck entsteht, der Flüssigkeit in die Pumpe saugt. Die Flüssigkeit wird zwischen den Schaufeln und der Wand des Gehäuses eingeschlossen. Durch die Rotation des Rotors werden die Flüssigkeitshohlräume zur Auslassseite der Pumpe befördert.

Auf der Auslassseite werden die Schieber wieder in ihre Schlitze zurückgedrückt, wodurch sich die Hohlraumgröße verringert und die Flüssigkeit durch den Anschluss gedrückt wird.

Da Flügelzellenpumpen über gleitende Flügel verfügen, die in Kontakt mit der Wand des Gehäuses laufen, werden sie häufig für dünnflüssige Medien wie Lösungsmittel, Alkohole und verschiedene Säuren oder Laugen eingesetzt.
