Innerkugghjulspumpen i 224A Series™ är den perfekta lösningen för tung brännolja, vax, gummilösningar och mer därtill tack vare snabb och effektiv uppvärmning med ånga eller het olja. Den kan hantera flöden på upp till 500 GPM (114 m³/tim).
Funktioner och fördelar
- Tålig, pålitlig och ekonomisk
- Det största utbudet av stillrlekar och alternativ för så gott som alla icke-frätande tillämpningar

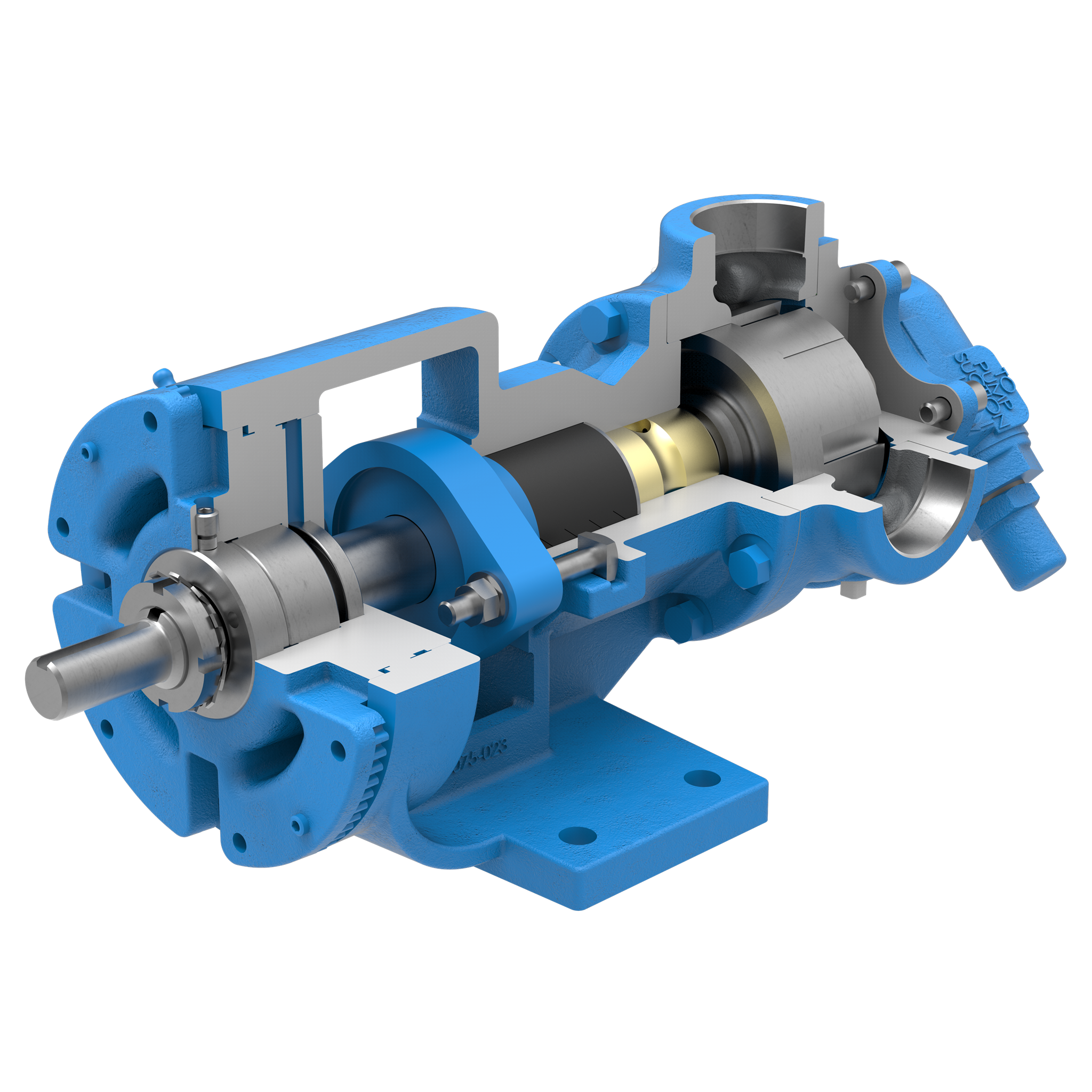

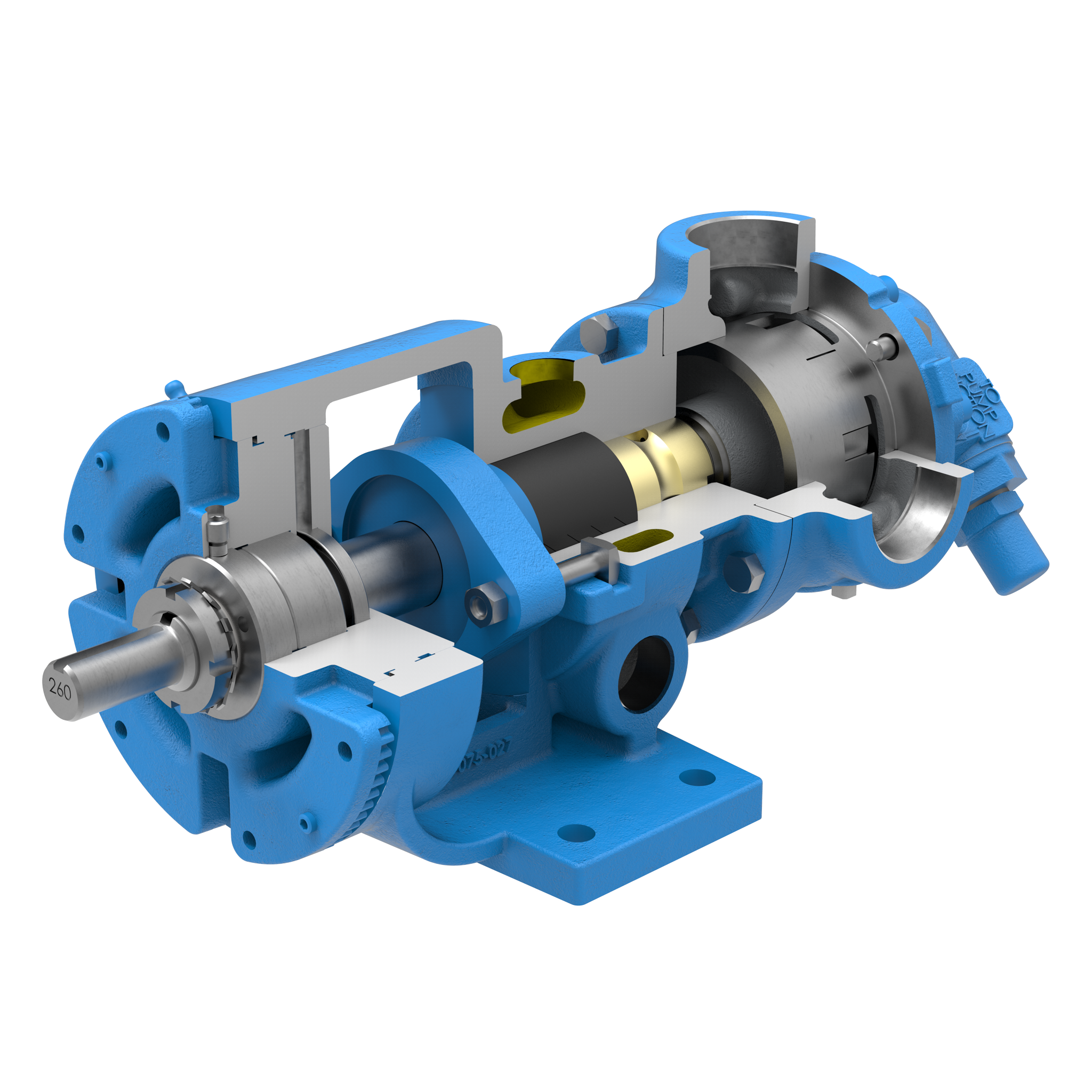

- Integrerade mantlingskammare i fästet och huvudet omger tätningen och pumpens invändiga komponenter för snabb och effektiv uppvärmning med ånga eller het olja
Kapacitet
till 500 GPM
till 114 m³/h
Viskositet
28 till 2,000,000 SSU
1 till 440,000 cSt
Tryck
till 200 PSI
till 14 Bar
Temperatur
-60 till +450 °F
-50 till +230 °C
Alternativ
Portar
Rät vinkel (90 °) (roterbart hölje), H–Q och M
Motsatt (180 °), QS
NPT/BSP
Med fläns (ASME/ANSI)
Drift
R, kompensationsdrift för växelreducerare
P, köpt drift för växelreducerare
D, direktmonterad drift, H–HL
V, drift | V, remdrift
Montering
Fotmontering
Tätningar
Packning
Specifikationer
| Modell | Standard portstorlek | Nominell pumpkapacitet (GPM) | Nominell pumpkapacitet (m³/h) | Maximalt varvtal | Maximalt tryck PSI | Maximalt tryck BAR |
|---|---|---|---|---|---|---|
| H224A | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |
| HL224A | 1.5 | 30 | 6.8 | 1750 | 200 | 14 |
| K224A | 2 | 80 | 18 | 780 | 200 | 14 |
| KK224A | 2 | 100 | 23 | 780 | 200 | 14 |
| L224A | 2 | 135 | 31 | 640 | 200 | 14 |
| LQ224A | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL224A | 3 | 140 | 32 | 520 | 200 | 14 |
| LS224A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q224A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS224A | 6 | 500 | 114 | 520 | 200 | 14 |
| M224A | 4 | 420 | 95 | 420 | 200 | 14 |
Select model for more detailed information:
Photos
Videos
TSM / Catalog / Flyers / Brochures
Technical Service Manuals
Catalog Sections
Product Flyers
Product Flyers
Product Flyers
Product Flyers
Product Flyers
-
REPAIR RESOURCES
Quick Tip #01 - Setting End Clearance on a Viking Pump Universal Seal Pump Updated: Quick Tip #03 - Install Packing into a Viking Pump How to Use a Thrust Bearing Locknut Tool Viking Pump Universal Seal Series with Stuffing Box Component Seals Repair Kit Installation Quick Tip #02 - Install Mechanical Seal into Stuffing Box in Viking Pump Universal Seal Pump Viking Pump Universal Seal Series with Packing Seal Disassembly, Repair & Reassembly
-
