Innerkugghjulspumpen i 124A Series™ är den perfekta lösningen för lim, färg och bläck, polymerer och mer därtill tack vare det stora utbudet av konstruktioner och utföranden. Den kan hantera flöden på upp till 500 GPM (114 m³/tim).
Funktioner och fördelar
- Tålig, pålitlig och ekonomisk
- Det största utbudet av stillrlekar och alternativ för så gott som alla icke-frätande tillämpningar
- Minsta spelrum för hög effektivitet och utmärkt självsugningsförmåga
Video file
Kapacitet
0 till 500 GPM
1 till 114 m³/h
Viskositet
28 till 2,000,000 SSU
1 till 440,000 cSt
Tryck
till 200 PSI
till 14 Bar
Temperatur
-60 till +450 °F
-51 till +230 °C
Alternativ
Portar
Rät vinkel (90 °) (roterbart hölje), G–Q och M
Motsatt (180 °), QS–M
NPT
Med fläns (ASME/ANSI)
Drift
R, kompensationsdrift för växelreducerare
P, köpt drift för växelreducerare

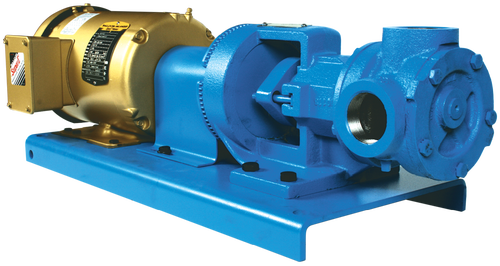

D, direktmonterad drift, H–AL
V, drift | V, remdrift
Montering
Fotmontering
Tätningar
Packning
Specifikationer
| Modell | Standard portstorlek | Nominell pumpkapacitet (GPM) | Nominell pumpkapacitet (m³/h) | Maximalt varvtal | Maximalt tryck PSI | Maximalt tryck BAR |
|---|---|---|---|---|---|---|
| G124A | 1 | 8 | 1.8 | 1750 | 200 | 14 |

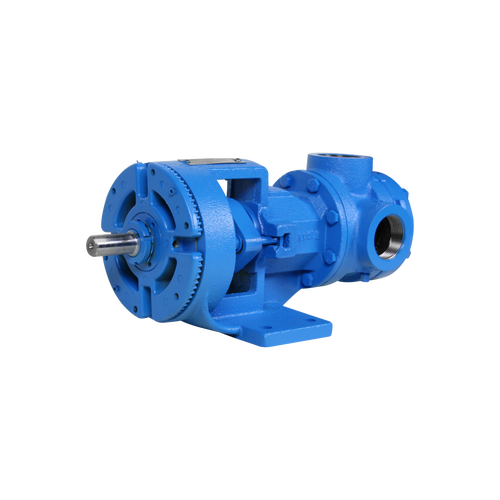

| H124A | 1.5 | 15 | 2.8 | 1750 | 200 | 14 |

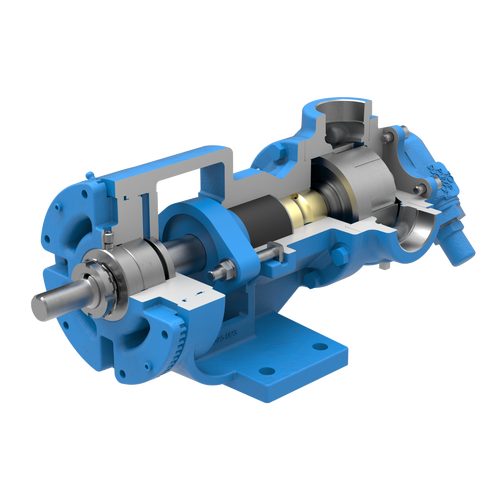

| HL124A | 1.5 | 30 | 5.6 | 1750 | 200 | 14 |
| AK124A | 2 | 67 | 15 | 1450 | 200 | 14 |
| AL124A | 2 | 90 | 20 | 1450 | 200 | 14 |

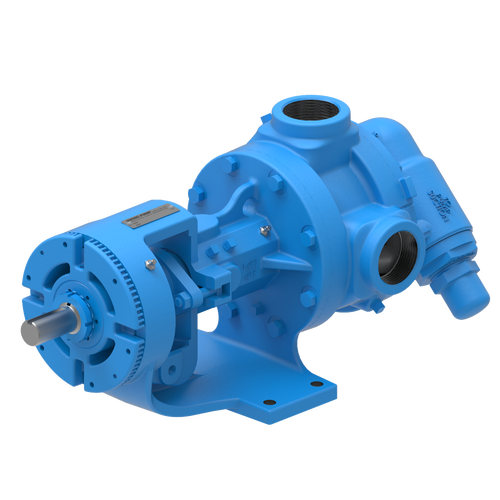

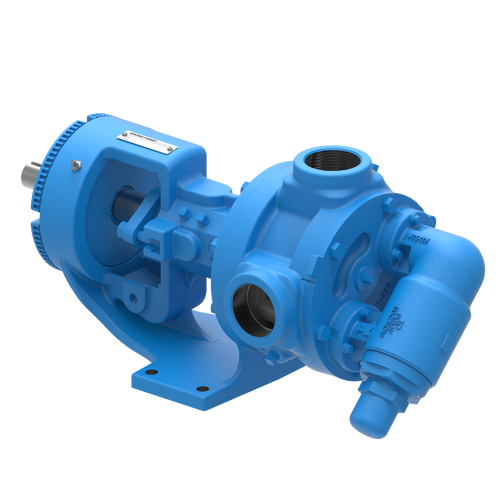

| K124A | 2 | 80 | 18 | 780 | 200 | 14 |

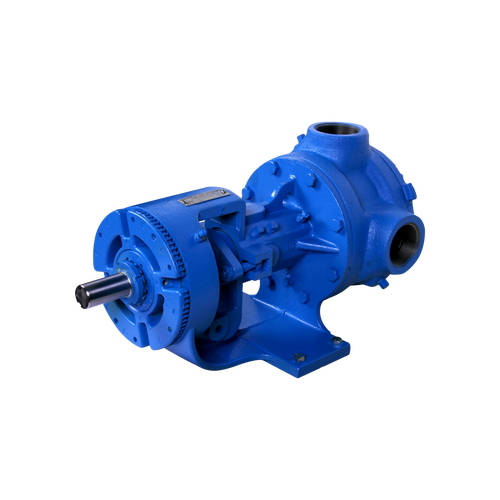

| KK124A | 2 | 100 | 23 | 780 | 200 | 14 |
| L124A | 2 | 135 | 31 | 640 | 200 | 14 |

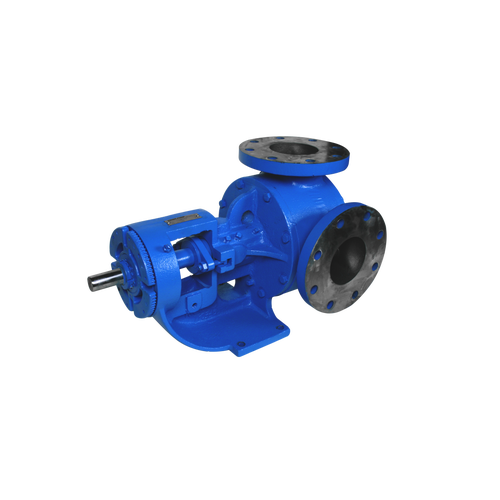

| LQ124A | 2.5 | 135 | 31 | 640 | 200 | 14 |
| LL124A | 3 | 140 | 32 | 520 | 200 | 14 |
| LS124A | 3 | 200 | 45 | 640 | 200 | 14 |
| Q124A | 4 | 300 | 68 | 520 | 200 | 14 |

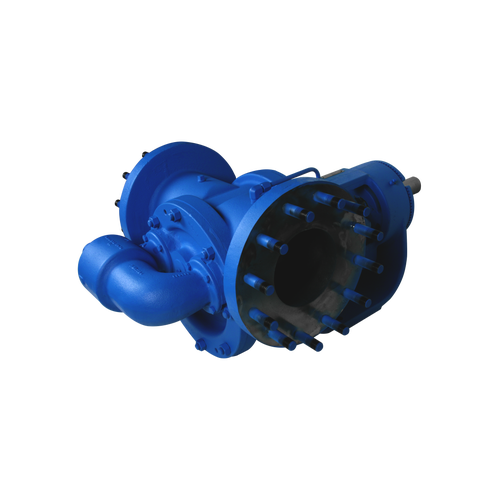

| QS124A | 6 | 500 | 114 | 520 | 200 | 14 |
| M124A | 4 | 420 | 95 | 420 | 200 | 14 |
Select model for more detailed information:
Photos
Videos
TSM / Catalog / Flyers / Brochures
Technical Service Manuals
Catalog Sections
Product Flyers
-
REPAIR RESOURCES
-
DRAWINGS
AK124A with Plain Head - 2" NPT RH PDF
STEP
AK124A with Relief Valve - 2" NPT RH PDF
STEP
AL124A with Plain Head - 2" NPT RH PDF
STEP
AL124A with Relief Valve - 2" NPT RH PDF
STEP
G124A with Plain Head - 1" NPT RH PDF
STEP
G124A with Relief Valve - 1" NPT RH PDF
STEP
H124A with Plain Head - 1.5" NPT RH/LH PDF
STEP
H124A with Relief Valve - 1.5" NPT RH/LH PDF
STEP
HL124A with Plain Head - 1.5" NPT RH/LH PDF
STEP
HL124A with Relief Valve - 1.5" NPT RH/LH PDF
STEP
K124A with Plain Head - 2" NPT RH/LH PDF
STEP
K124A with Relief Valve - 2" NPT RH/LH PDF
STEP
KK124A with Plain Head - 2" NPT RH/LH PDF
STEP
KK124A with Relief Valve - 2" NPT RH/LH PDF
STEP
L124A with Plain Head - 2" NPT RH PDF
STEP
L124A with Relief Valve - 2" NPT RH PDF
STEP
LL124A with Plain Head - 3" Class 125 ANSI RH/LH PDF
STEP
LL124A with Relief Valve - 3" Class 125 ANSI RH PDF
STEP
LQ124A with Plain Head - 2.5" Class 125 ANSI RH/LH PDF
STEP
LQ124A with Relief Valve - 2.5" Class 125 ANSI RH/LH PDF
STEP
LS124A with Plain Head - 3" Class 125 ANSI RH/LH PDF
STEP
LS124A with Relief Valve - 3" Class 125 ANSI RH PDF
STEP
M124A with Plain Head - 4" Class 125 ANSI RH PDF
STEP
M124A with Relief Valve - 4" Class 125 ANSI RH PDF
STEP
Q124A with Relief Valve - 4" Class 125 ANSI RH/LH with Studs and Bolts PDF
STEP
QS124A with Plain Head - 4" Class 125 ANSI RH/LH PDF
STEP
QS124A with Plain Head - 6" Class 125 ANSI Opposite PDF
STEP
QS124A with Relief Valve - 6" Class 125 ANSI Opposite PDF
STEP
QS124A with Relief Valve - 6" Class 125 ANSI RH PDF
STEP
