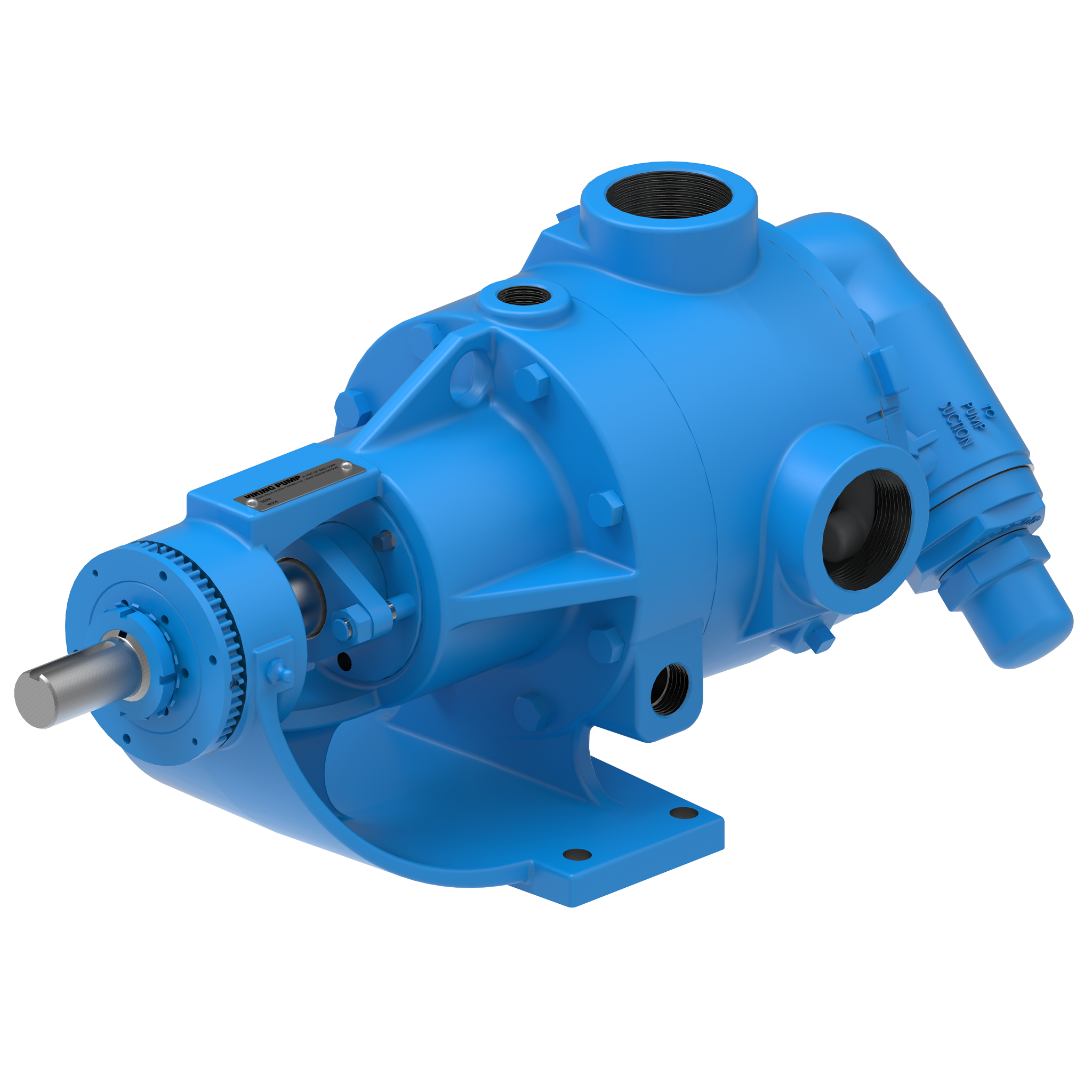

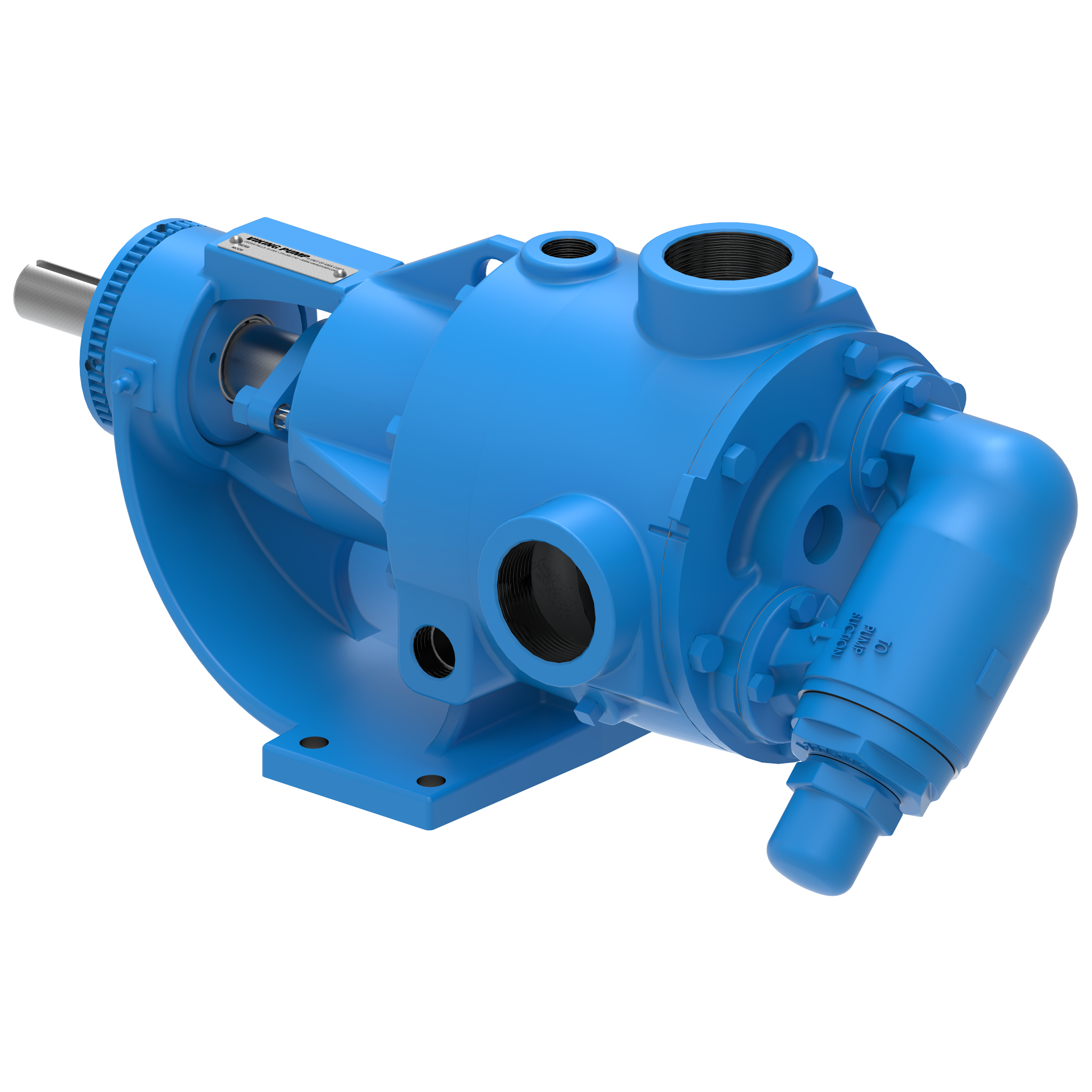

La pompe à engrenage interne de la 724 Series™ est la solution idéale pour les applications chimiques grce à sa construction en acier inoxydable. Cette pompe est équipée d'une chemise pour la circulation de vapeur, d'huile chaude ou d'eau chaude afin de maintenir une température uniforme autour de la zone d'étanchéité. Elle peut traiter des débits allant jusqu'à 5  ; GPM (1 m³/h).
Caractéristiques et Avantages
- Le support de montage en fonte réduit le coût global de la pompe (pièces en contact avec le fluide en 316SS)

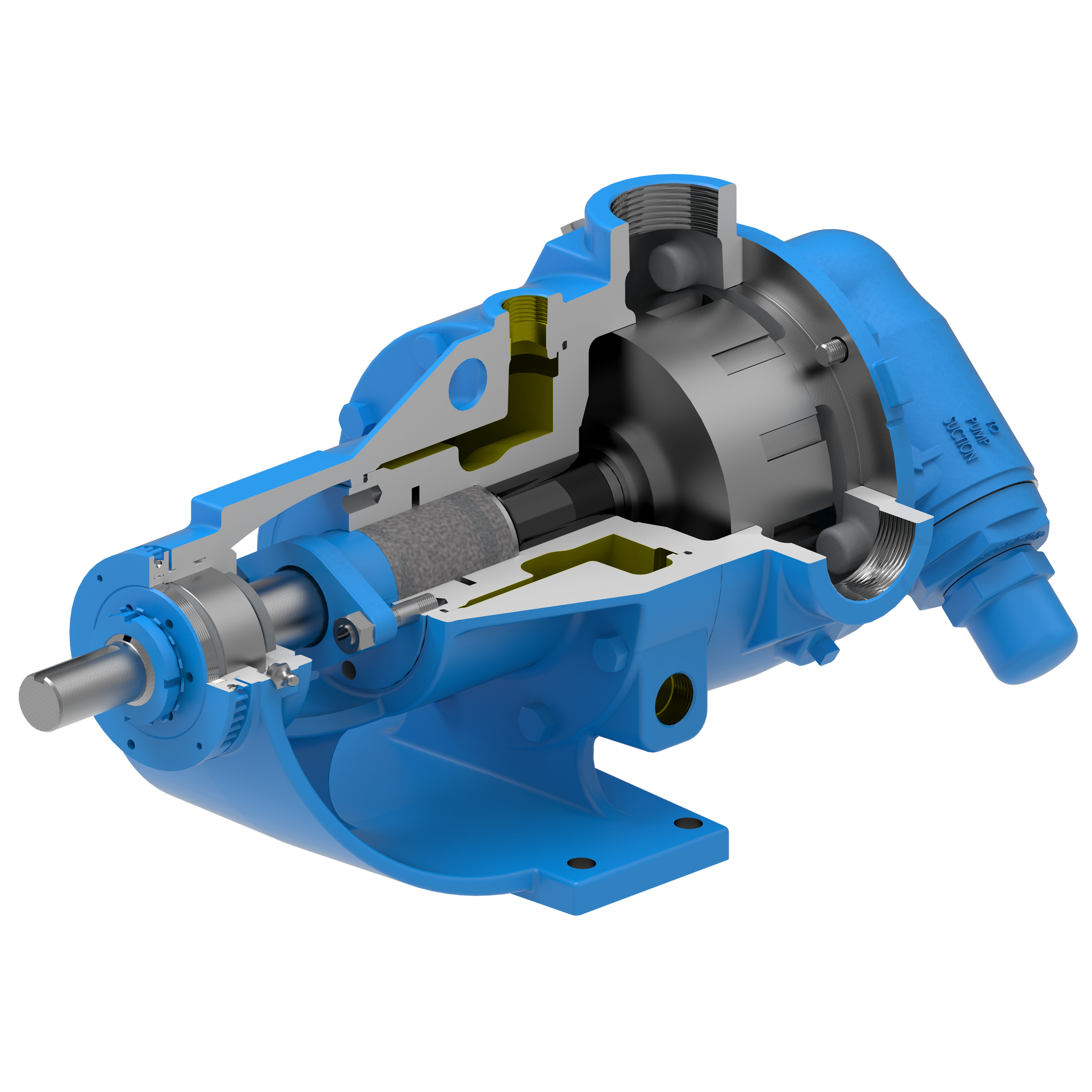

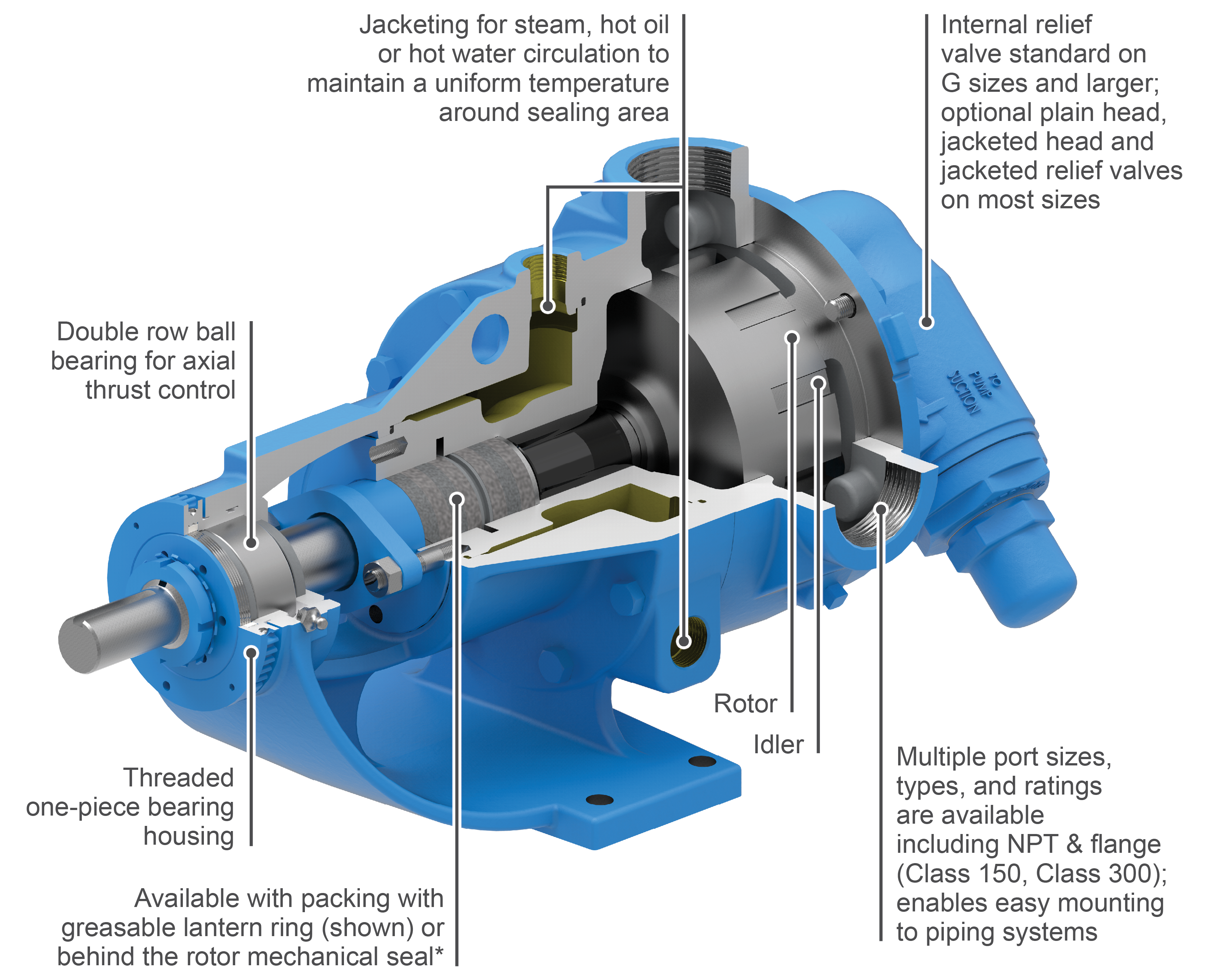

- Le support à enveloppe permet de maintenir une température uniforme dans la zone d'étanchéité
Capacité
up to 5 GPM
up to 1 m³/h
Viscosité
28 to 2 000 000 SSU
0,1 to 440 000 cSt
Pression
up to 200 PSI
to 14 BAR
Température
-120 to +500°F
-85 to +260°C
Options
Raccords

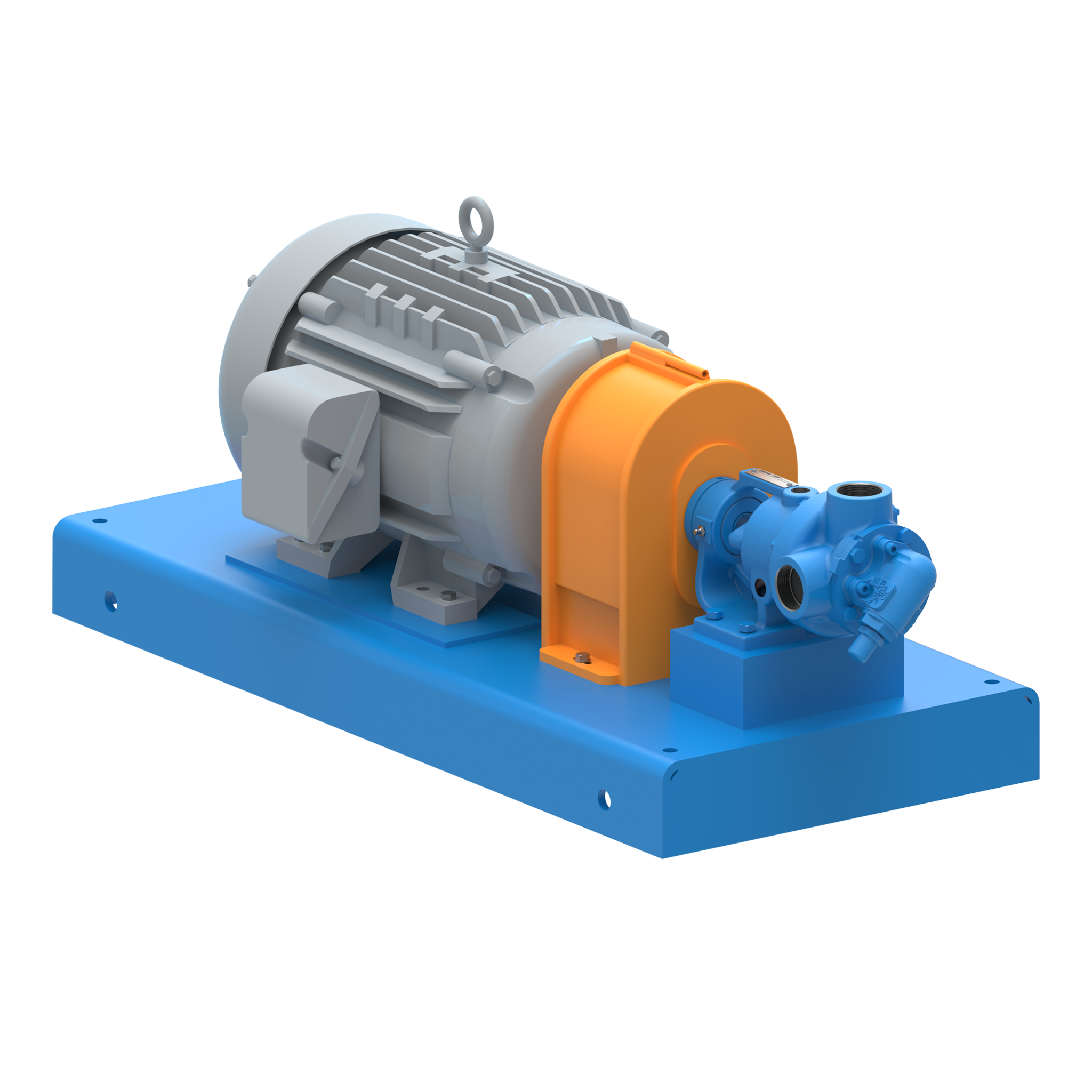

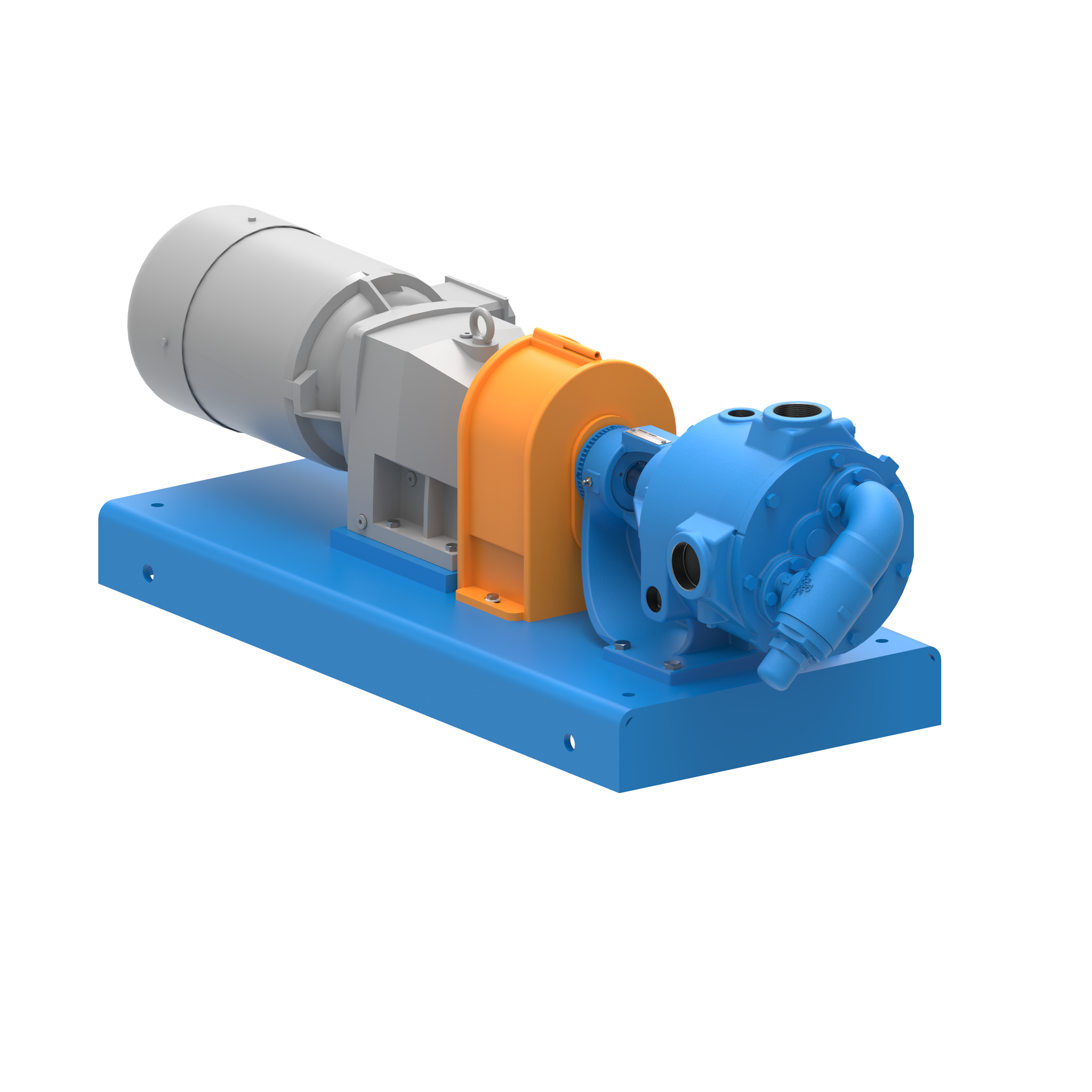

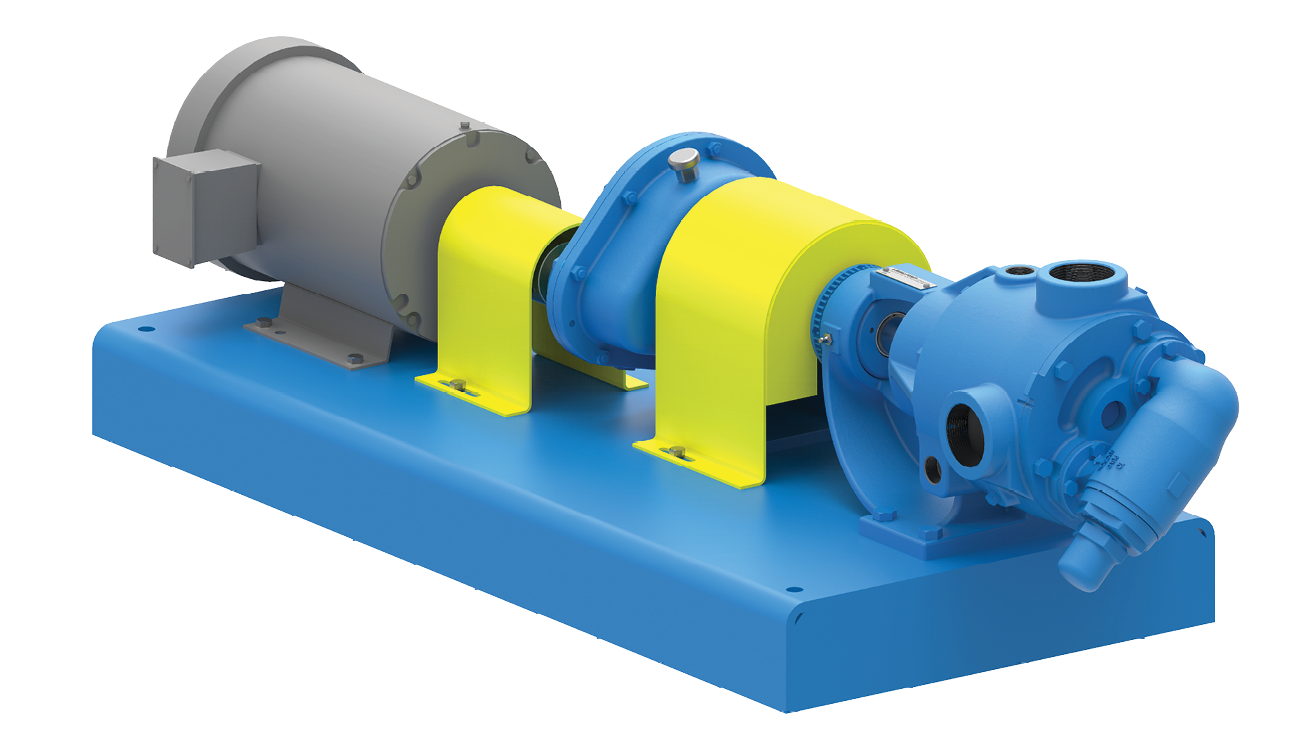

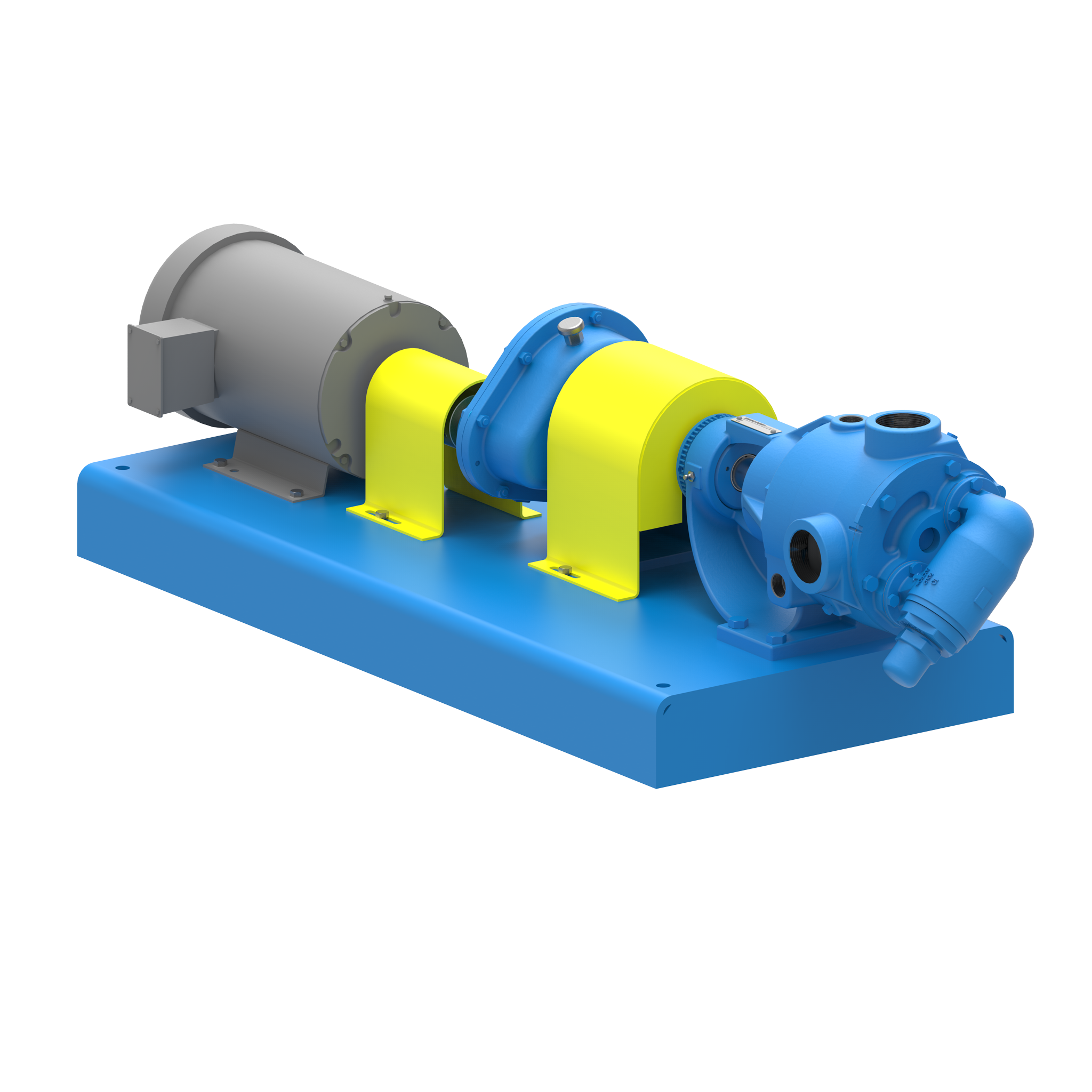

Entraînements
Montage
Étanchéité
Spécifications
| Modelo | Tamaño de puerto estándar | Capacidad nominal de la bomba (GPM) | Capacidad nominal de la bomba (m³/h) | RPM máximas | Presión máxima PSI | Presión máxima BAR |
|---|---|---|---|---|---|---|

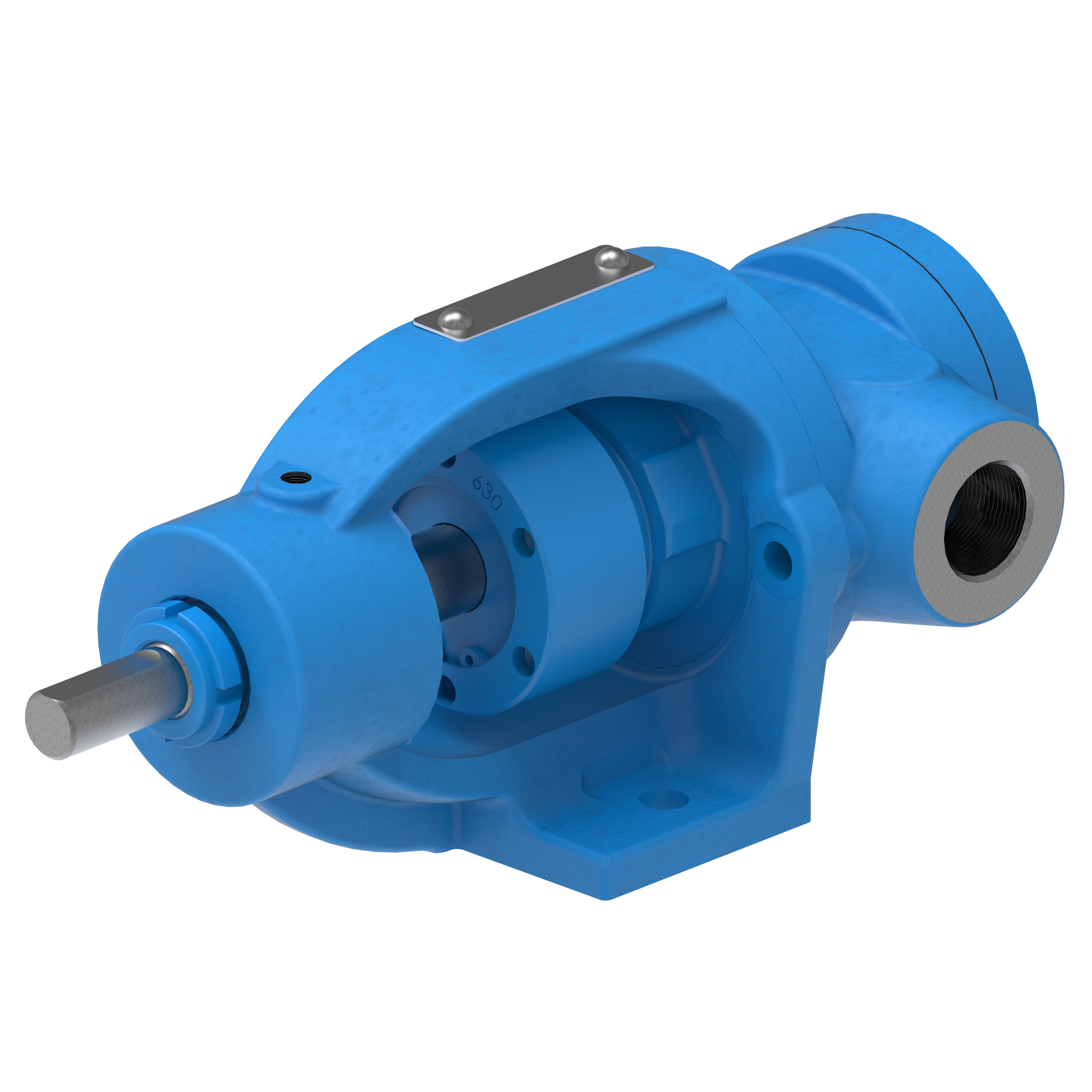

| F724 | 0.5 | 1.5 | 0.3 | 1800 | 200 | 14 |
| FH724 | 0.75 | 3 | 0.7 | 1800 | 200 | 14 |
| G724 | 1 | 5 | 1 | 1200 | 200 | 14 |
Photos
Videos
Acides & Bases
Les extrêmes de l'échelle de pH peuvent entraîner une grave corrosion et une attaque chimique du corps de la pompe, des engrenages, des bagues et des élastomères. La construction de la pompe sera finalement déterminée par le liquide spécifique à traiter et par la construction qui offre la plus grande résistance chimique.
Alcools
La compatibilité chimique varie considérablement en fonction de l'alcool et des chaînes de dérivation subsidiaires qui y sont attachées, ce qui entraîne une attaque chimique potentielle du corps de la pompe, des engrenages, des bagues et des élastomères. La construction de la pompe dépendra en fin de compte de l'alcool spécifique manipulé et de la construction qui offre la plus grande résistance chimique.
Adhésifs
Les adhésifs sont un groupe de substances, telles que le ciment, la colle, le mucilage et la pâte, qui sont capables de maintenir des matériaux ensemble par fixation superficielle. Les adhésifs sont fabriqués à partir de nombreux matériaux de base différents, parmi lesquels la dextrine, le latex, les silicones, le caoutchouc liquide, la résine, le silicate de sodium et l'amidon.
Caustique (hydroxyde de sodium)
L'hydroxyde de sodium est soluble dans l'eau, l'alcool et le glycérol. Il est utilisé dans la fabrication d'autres produits chimiques, de rayonne et de films, le raffinage du pétrole, la pâte à papier et le papier, la fabrication de l'aluminium, le raffinage de l'huile végétale, dans les détergents, les savons, le traitement des textiles, la régénération du caoutchouc et en tant qu'alcali dans les aliments. La viscosité varie de l'eau à 40 cP en fonction de la concentration et de la température.
Glycérol/Glycérine
Ce produit chimique est généralement fabriqué selon le même processus que les savons et les surfactants. Il est utilisé dans une grande variété de produits allant de l'alimentation et des boissons aux soins personnels et aux désinfectants.
Technical Service Manuals
Catalog Sections
Product Flyers
Application Flyers
Application Flyers
Application Flyers
-
