La bomba de engranaje interno 227A Series™ es la solución ideal para jabones y tensioactivos, ácidos y cáusticos, entre otros, gracias a su construcción en acero inoxidable que le confiere resistencia a la corrosión en un rango de pH más amplio. Puede manejar caudales de hasta 320 GPM (73 m³/h).
Características y ventajas
- Construcción totalmente en acero inoxidable, para una mayor resistencia a la corrosión en un rango de pH más amplio
- Materiales de engranajes antidesgaste disponibles para aplicaciones con líquidos delgados
- Las cámaras de camisa integradas en el soporte y el cabezal rodean la junta y los componentes internos de la bomba para mantener una temperatura constante, lo que permite un calentamiento rápido y eficiente, ya sea con vapor, aceite caliente o agua
Capacidad
a 320 GPM
a 73 m³/h
Viscosidad
28 a 2,000,000 SSU
1 a 440,000 cSt
Presión
a 150 PSI
a 10 Bar
Temperatura
-120 a +500 °F
-85 a +260 °C
Opciones
Puertos
Ángulo derecho (90°) (carcasa giratoria), H-Q
Embridada (ASME/ANSI)
Opuesto (180°) (carcasa giratoria), QS
Transmisores
Reductor motriz R de engranaje con compensación
Reductor motriz P de engranaje adquirido
Transmisor D montado directamente, H-HL
Transmisor V | Transmisor de correa V
Montaje
Montaje de pie
Sellado
Empaquetadura
Especificaciones
| Modelo | Tamaño de puerto estándar | Capacidad nominal de la bomba (GPM) | Capacidad nominal de la bomba (m³/h) | RPM máximas | Presión máxima PSI | Presión máxima BAR |
|---|---|---|---|---|---|---|
| H227A | 1.5 | 10 | 2.3 | 1150 | 150 | 10 |
| HL227A | 1.5 | 20 | 4.5 | 1150 | 150 | 10 |
| K227A | 2 | 65 | 11 | 520 | 150 | 10 |

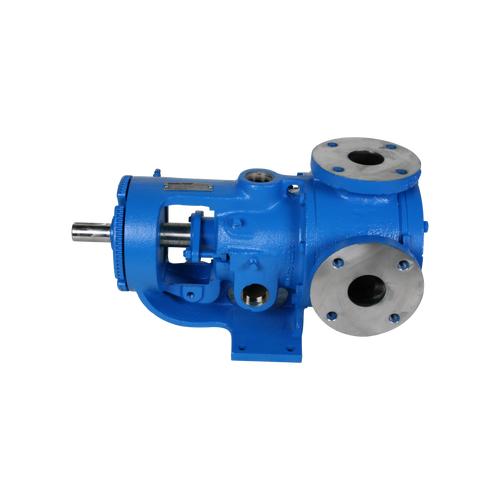

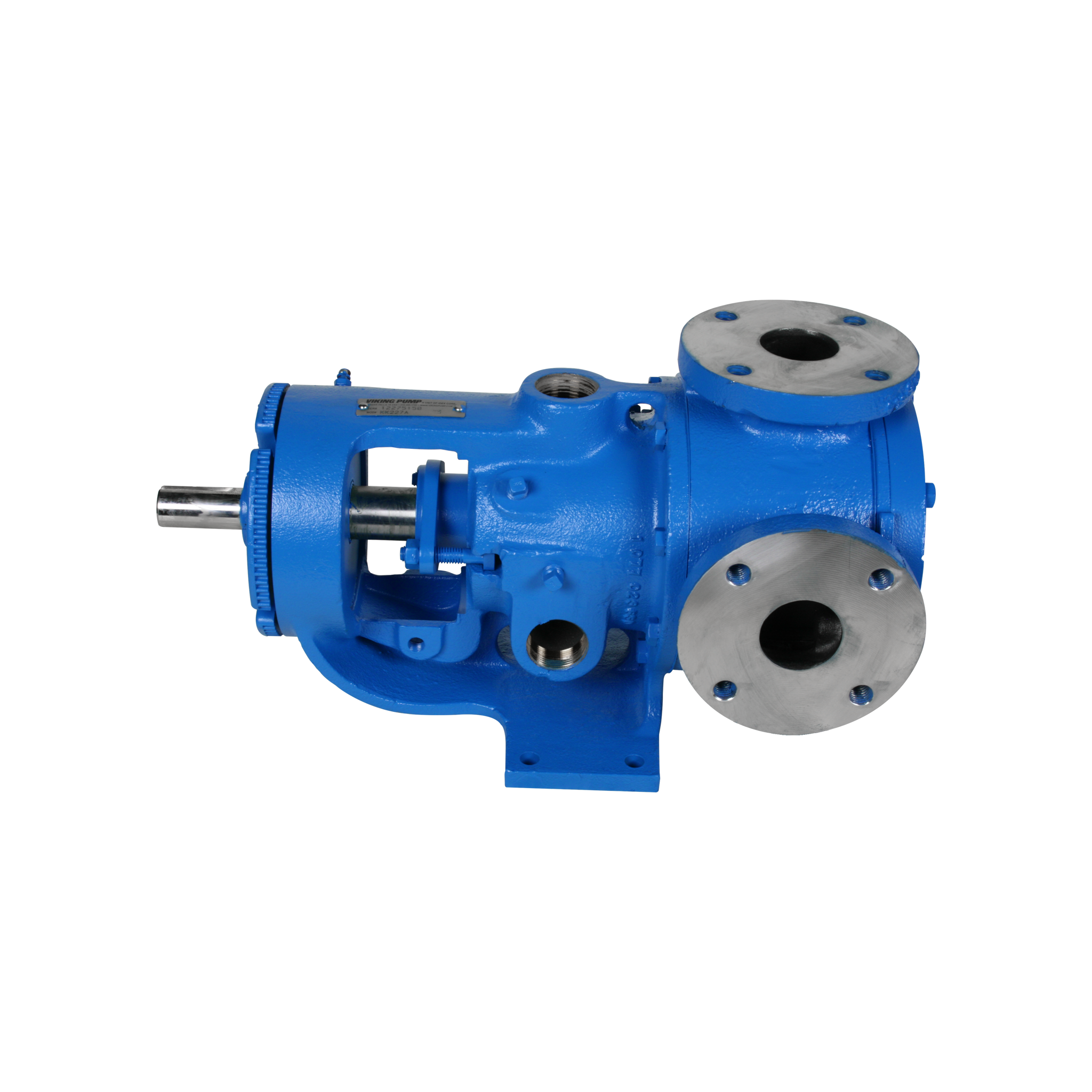

| KK227A | 2 | 65 | 15 | 520 | 150 | 10 |
| LQ227A | 2.5 | 90 | 20 | 420 | 150 | 10 |
| LL227A | 3 | 110 | 25 | 420 | 150 | 10 |

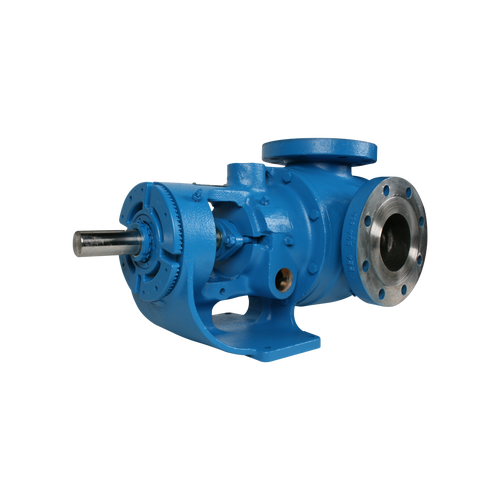

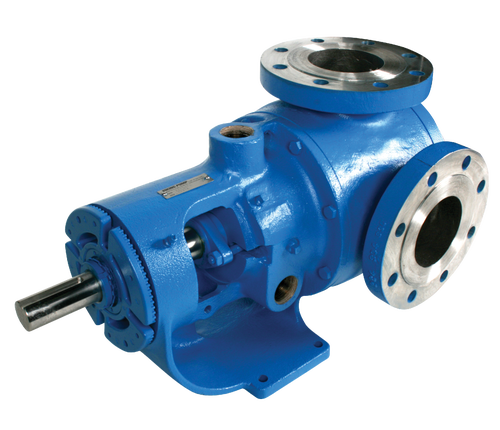

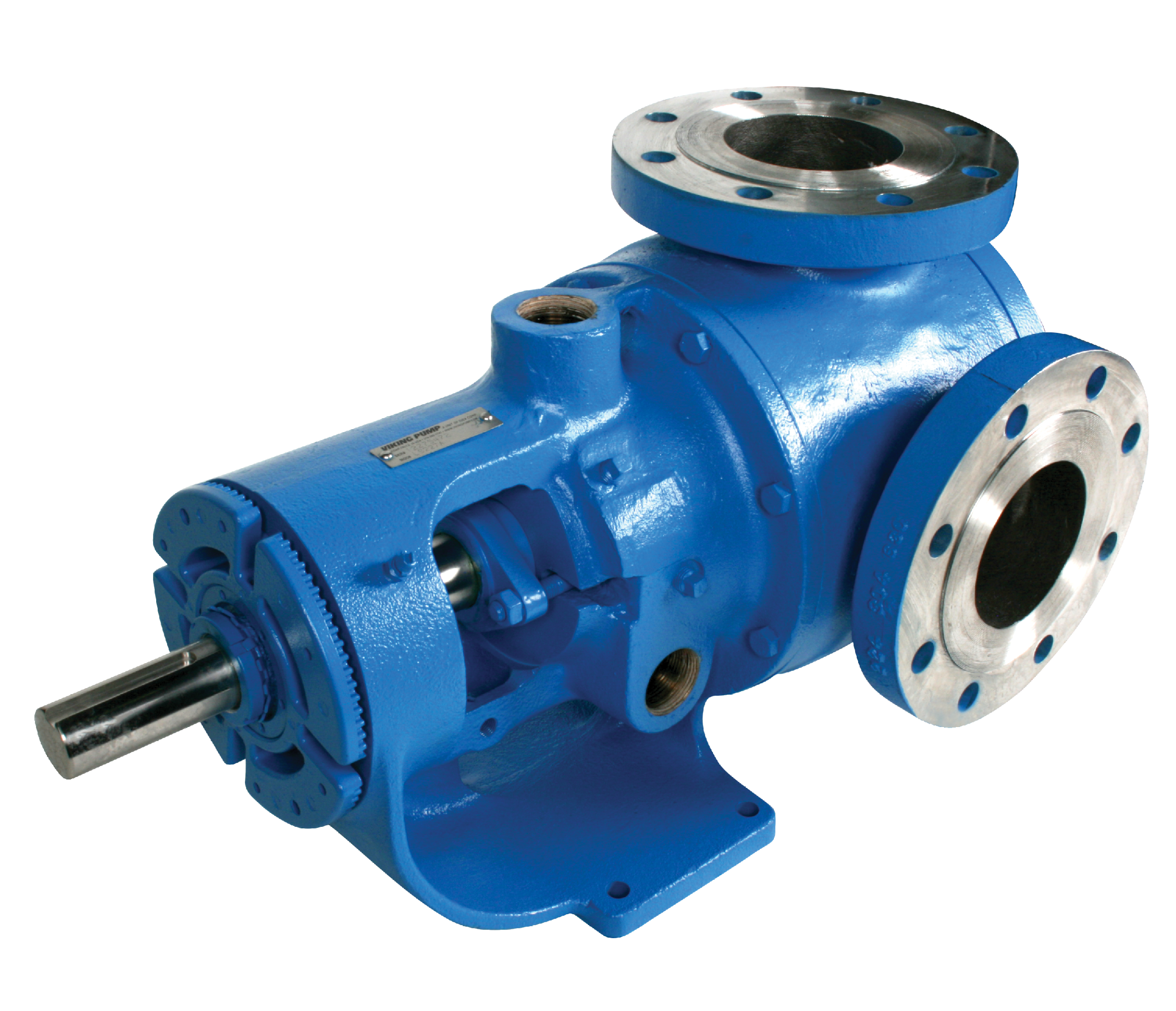

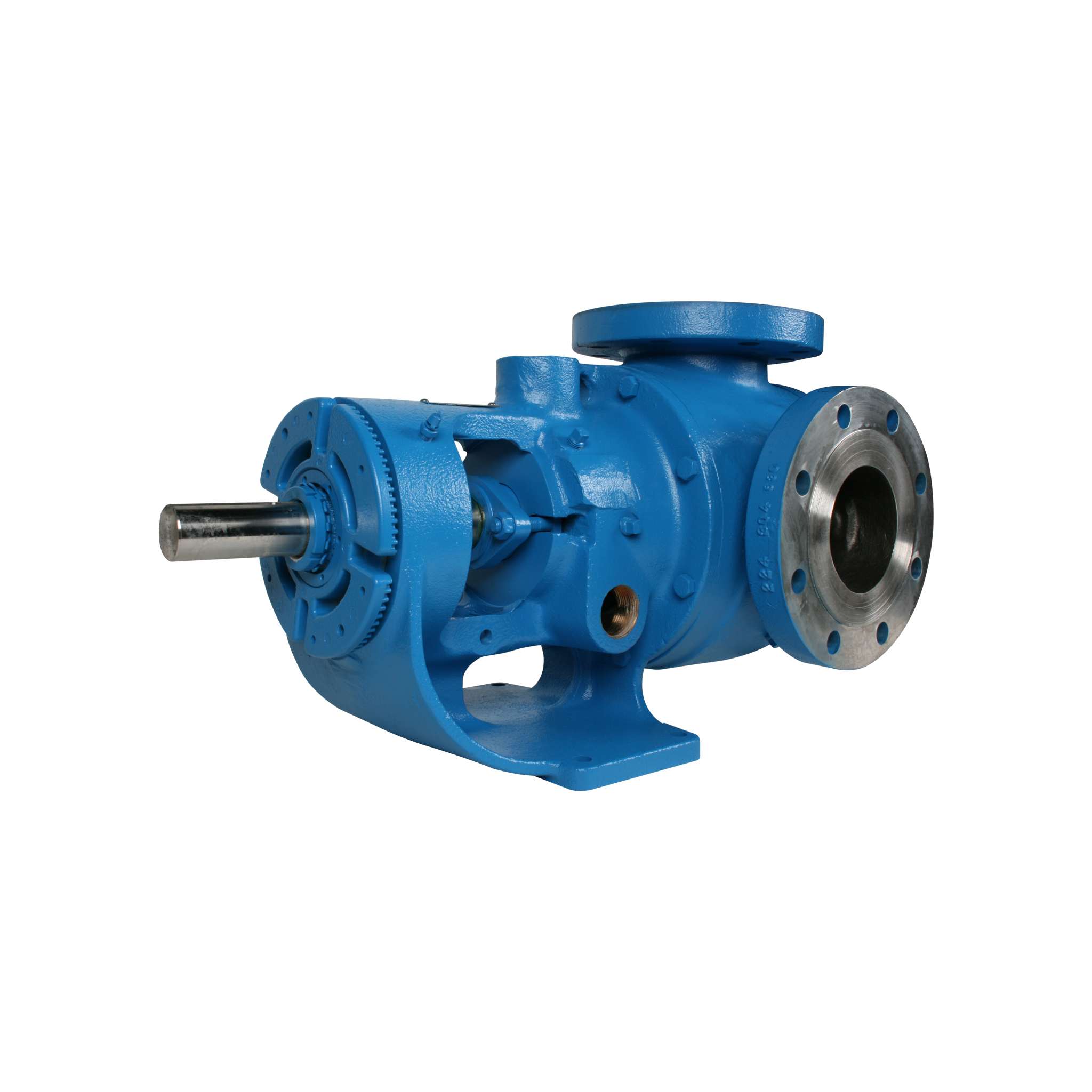

| LS227A | 3 | 160 | 36 | 520 | 125 | 9 |
| Q227A | 4 | 200 | 45 | 350 | 175 | 12 |
| QS227A | 6 | 320 | 73 | 350 | 175 | 12 |
