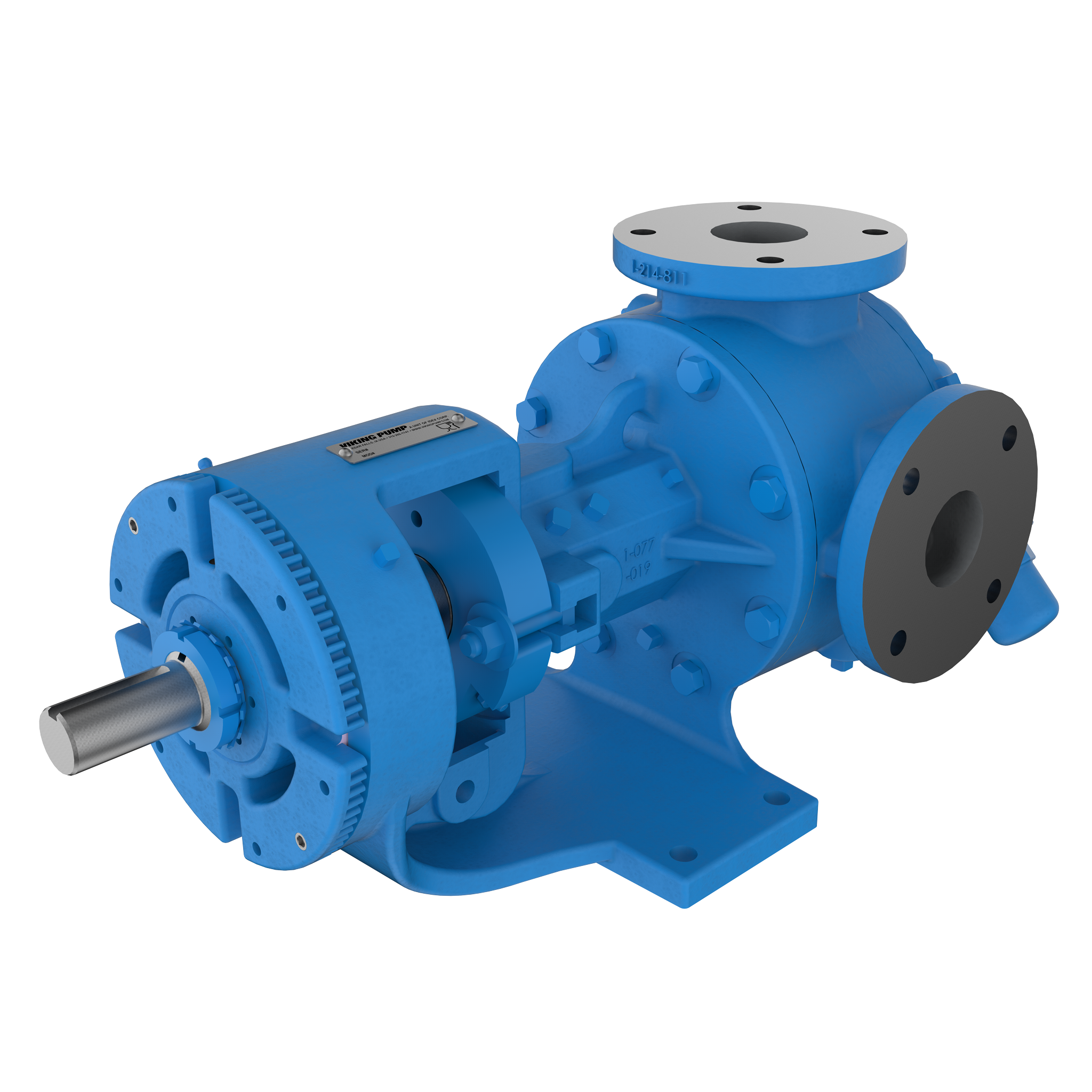

Innerkugghjulspumpen i 1127A Series™ med O-Pro®-tätningsteknik är den perfekta lösningen för jordnötssmör, färg och bläck, ätbara oljor och mer därtill tack vare dess pålitliga tätning och enkelt underhåll. Den kan hantera flöden på 6–320 GPM (1,4–73 m³/tim).
Funktioner och fördelar
- Utförande i 316 rostfritt stål för användning med bearbetningsvätska

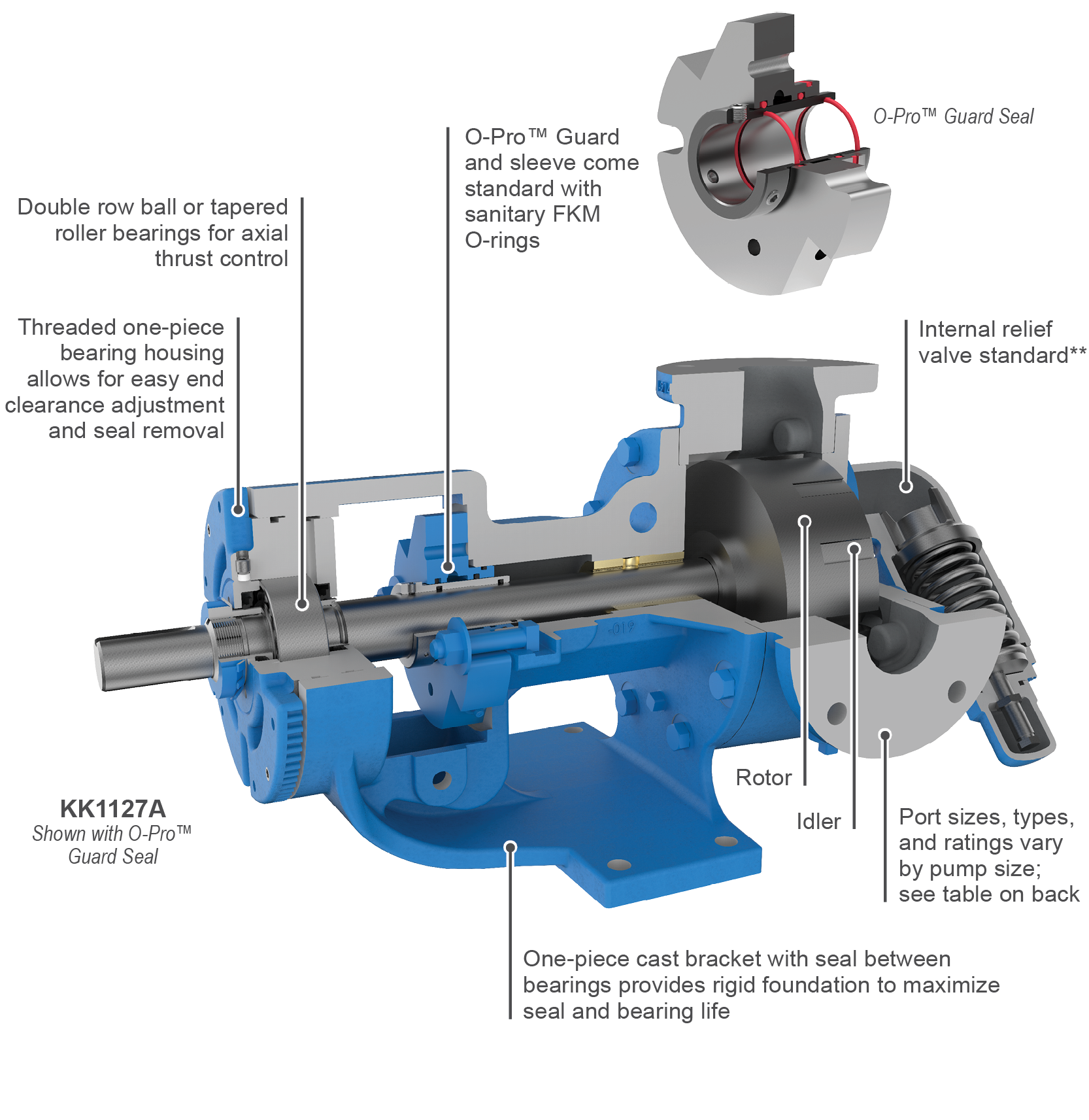

- O-Pro® Guard ger en robust tätningslösning för många marknader
- O-Pro® Guard-utförandet kan renoveras och ger minimala driftstillpp och låga kostnader
Kapacitet
6 till 320 GPM
1.4 till 73 m³/h
Viskositet
28 till 7,500* SSU
1 till 1,700* cSt
Tryck
till 150 PSI
till 10 Bar
Temperatur
-15 till +225 °F
-25 till +105 °C
Alternativ
Portar
Rät vinkel (90 °) (roterbart hölje), H–Q
Motsatt (180 °) (roterbart hölje), QS
Med fläns (ASME/ANSI)
Drift
R, kompensationsdrift för växelreducerare
P, köpt drift för växelreducerare
V, drift | V, remdrift
Montering
Fotmontering
Tätningar

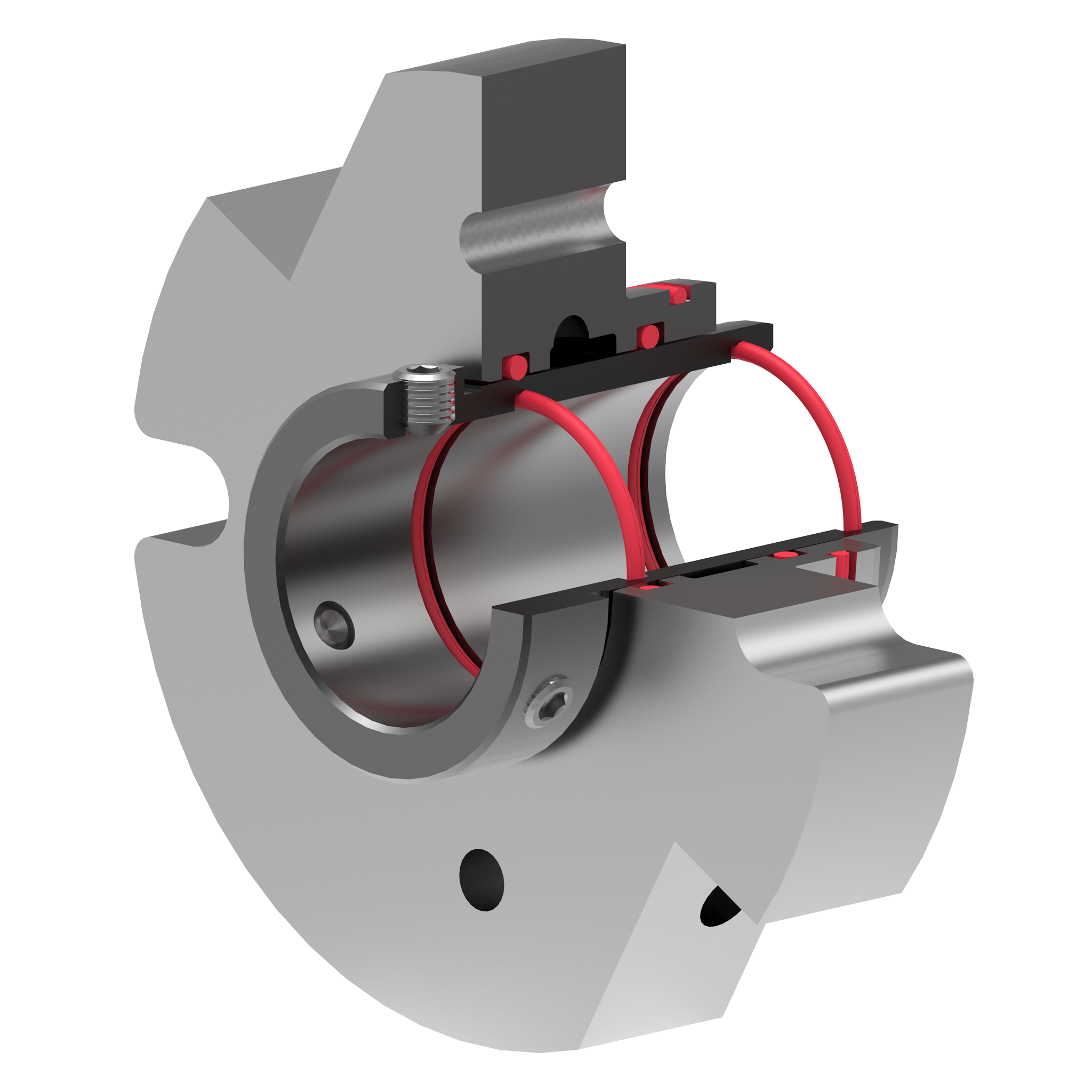

O-Pro® Guard-tätning
Specifikationer
| Modell | Standard portstorlek | Nominell pumpkapacitet (GPM) | Nominell pumpkapacitet (m³/h) | Maximalt varvtal | Maximalt tryck PSI | Maximalt tryck BAR |
|---|---|---|---|---|---|---|
| H1127A | 1.5 | 6 | 1.4 | 760 | 150 | 10 |
| HL1127A | 1.5 | 13 | 3 | 760 | 150 | 10 |
| K1127A | 2 | 50 | 11 | 520 | 150 | 10 |
| KK1127A | 2 | 65 | 15 | 520 | 150 | 10 |
| LQ1127A | 2.5 | 100 | 23 | 520 | 150 | 10 |
| LL1127A | 3 | 135 | 31 | 520 | 150 | 10 |
| LS1127A | 3 | 160 | 36 | 520 | 150 | 10 |
| Q1127A | 4 | 200 | 45 | 350 | 150 | 10 |
| QS1127A | 6 | 320 | 73 | 350 | 150 | 10 |
