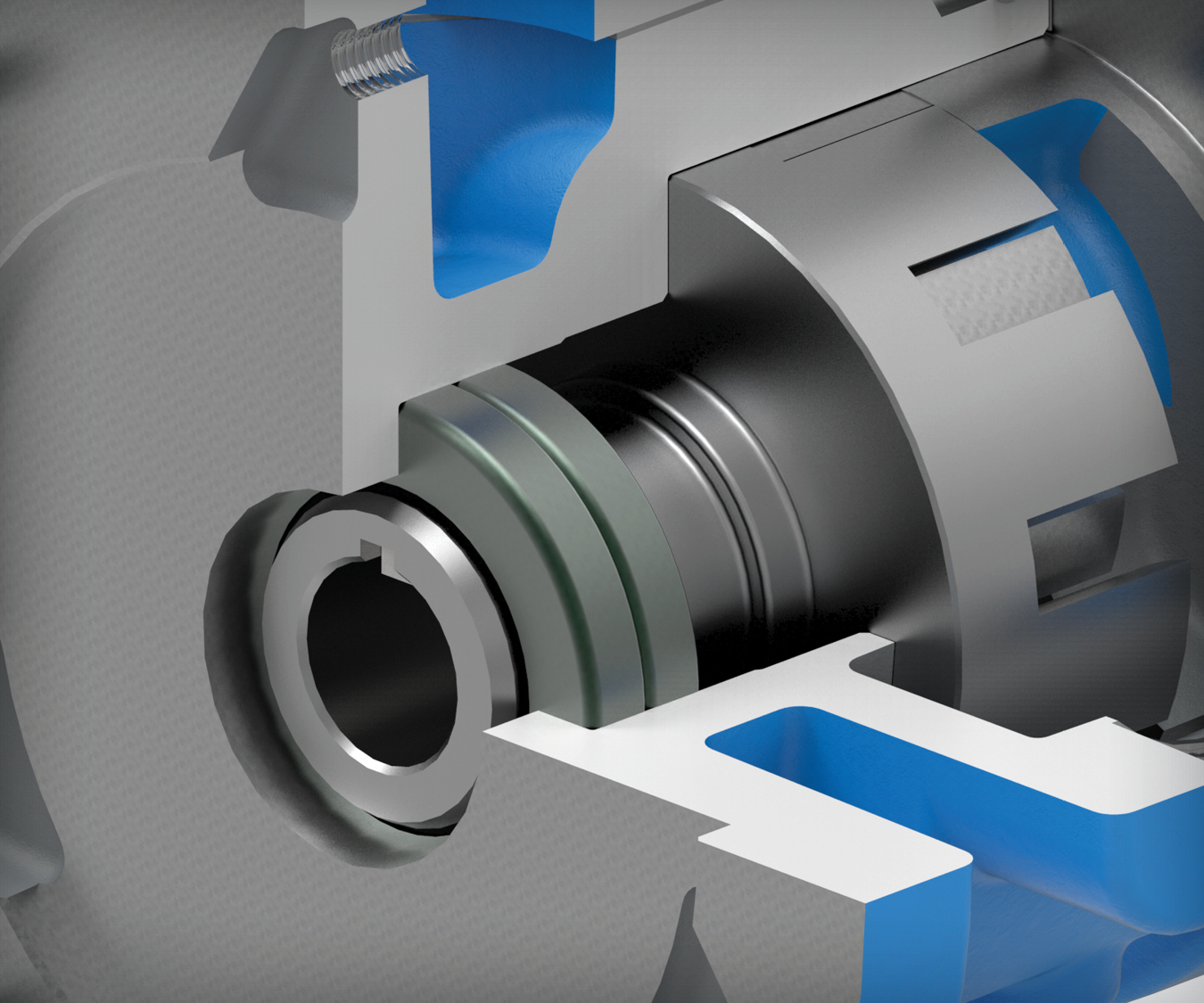

Läpptätning

Läpptätningar består av en flexibel elastomerläpp inuti ett styvt hölje.

Läpptätningen är stillastående och axeln roterar inuti den.

En inre fjäder bidrar till att spänna upp läppen och hålla den i kontakt med axeln, medan en yttre läpp, kallad avstrykare, förhindrar att föroreningar tränger in från omgivningen.

Klicka här för att läsa Pump Report om detta ämne.

Läpptätningar är en enkel, ekonomisk och kompakt tätningslösning. Tack vare sin smala profil är de lätta att montera i små pumpar och trånga utrymmen.

Läpptätningar är inte idealiska för applikationer med slipande medier och de har relativt låga gränsvärden för inloppstryck jämfört med andra tätningstekniker.

Här följer några grundläggande steg för installation av en läpptätning. Stegen varierar beroende på typ av tätning och pumpteknik, men i detta exempel avser stegen installation av en läpptätning i Viking Pumps pumpar i storlek G och GG i serien 75™.

Obs! Innan något arbete på en pump påbörjas, läs säkerhetsinformationen i den aktuella tekniska servicemanualen. En kopia av den senaste versionen finns på vår webbplats.

Vad du behöver för installationen

För att installera de två läpptätningarna i en pump i storlek G eller GG i 75 Series™ behöver du två verktyg:

1. Arborpress
2. 2 ¾” pressfixtur

Pressa in tätningarna 75 Series™ har två läpptätningar som pressas in en i taget. Läpparna är vända utåt mot varandra när de är monterade. För pumpar i storlekarna G och GG pressas läpptätningarna in från flänssidan av pumpen.
Placera den första läpptätningen i hålet med läppen nedåt.
Tryck tills den stannar vid botten av tätningshålet.
Placera den andra läpptätningen med läppen vänd uppåt och tryck tills den slutar mot den första läpptätningen.
Fyll området mellan läpparna med kompatibelt fett.
Du kan nu slutföra resten av pumpmonteringen
