La pompe à engrenage interne de la 897 Series™ est la solution idéale pour les carburants raffinés, les huiles de lubrification, la lubrification des équipements rotatifs et bien plus encore, grce à l'entraînement magnétique sans joint qui assure le plus haut niveau de confinement des liquides et des vapeurs. Elle peut traiter des débits allant jusqu'à 75 GPM (17 m³/h).
Caractéristiques et Avantages

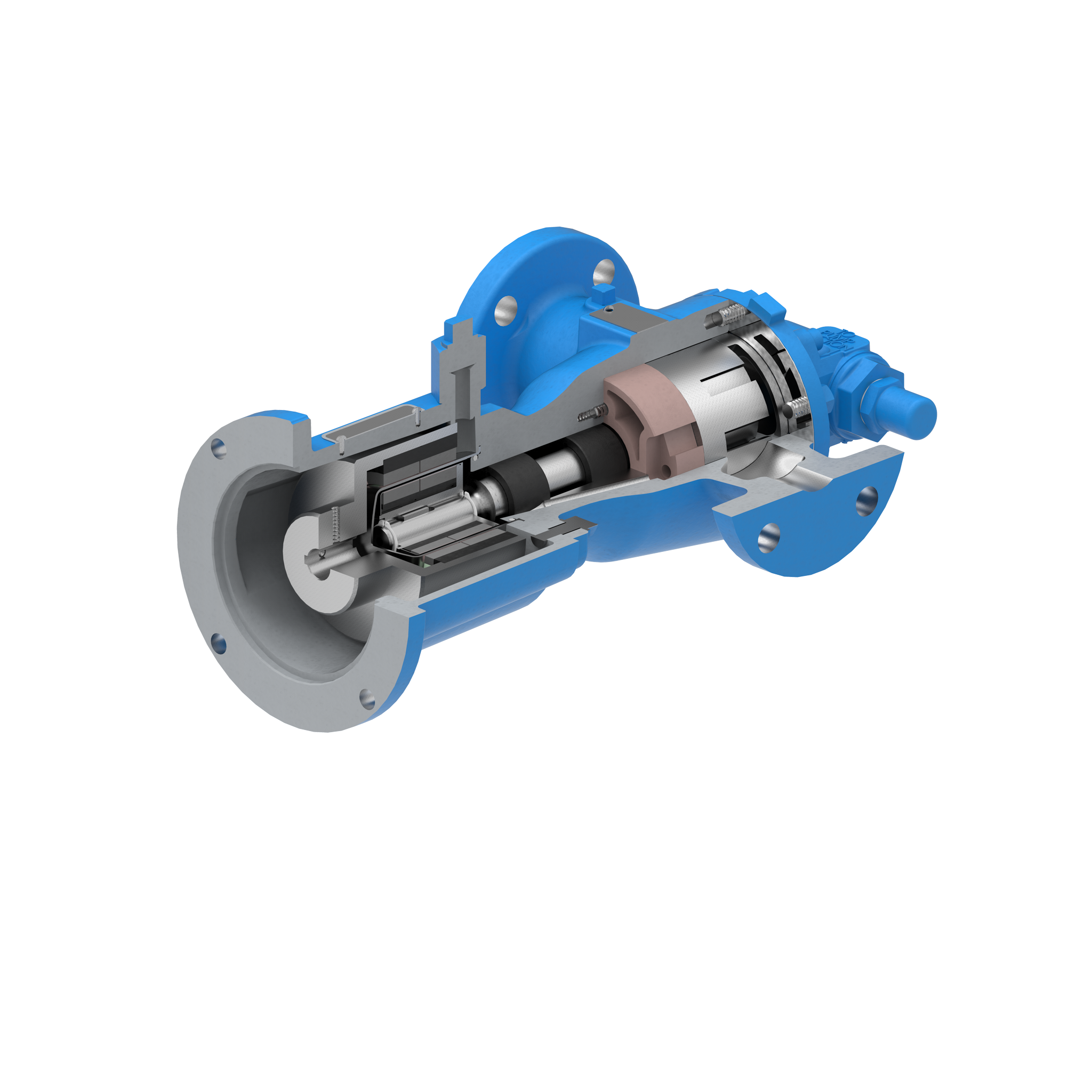

- L'entraînement magnétique sans joint élimine le joint d'arbre pour fournir le plus haut niveau de confinement des liquides et des vapeurs
- Tout le liquide et la vapeur sont hermétiquement scellés dans la pompe
- Utilisée spécialement pour les liquides dangereux et difficiles à sceller
- Canister haute pression en option pour des pressions d'entrée allant jusqu'à 155 BAR (2 250 PSI)
Capacité
à 75 GPM
à 17 m³/h
Viscosité
28 à 250,000 SSU
1 à 55,000 cSt
Pression
à 125 PSI
à 9 Bar
Température
-60 à +500 °F
-50 à +260 °C
Options
Raccords
Opposé (180°)
NPT
À bride (ASME/ANSI)
Brides haute pression
Entraînements
Entraînement M montage moteur
Entraînement B montage support
Entraînement montage direct D
Montage
Pose sur pied
Support moteur
Étanchéité
Entraînement mag
Spécifications
| Modèle | Taille de l'orifice standard | Capacité nominale de la pompe (GPM) | Capacité nominale de la pompe (m3/h) | RPM maximale | Pression maximale PSI | Pression maximale BAR |
|---|---|---|---|---|---|---|

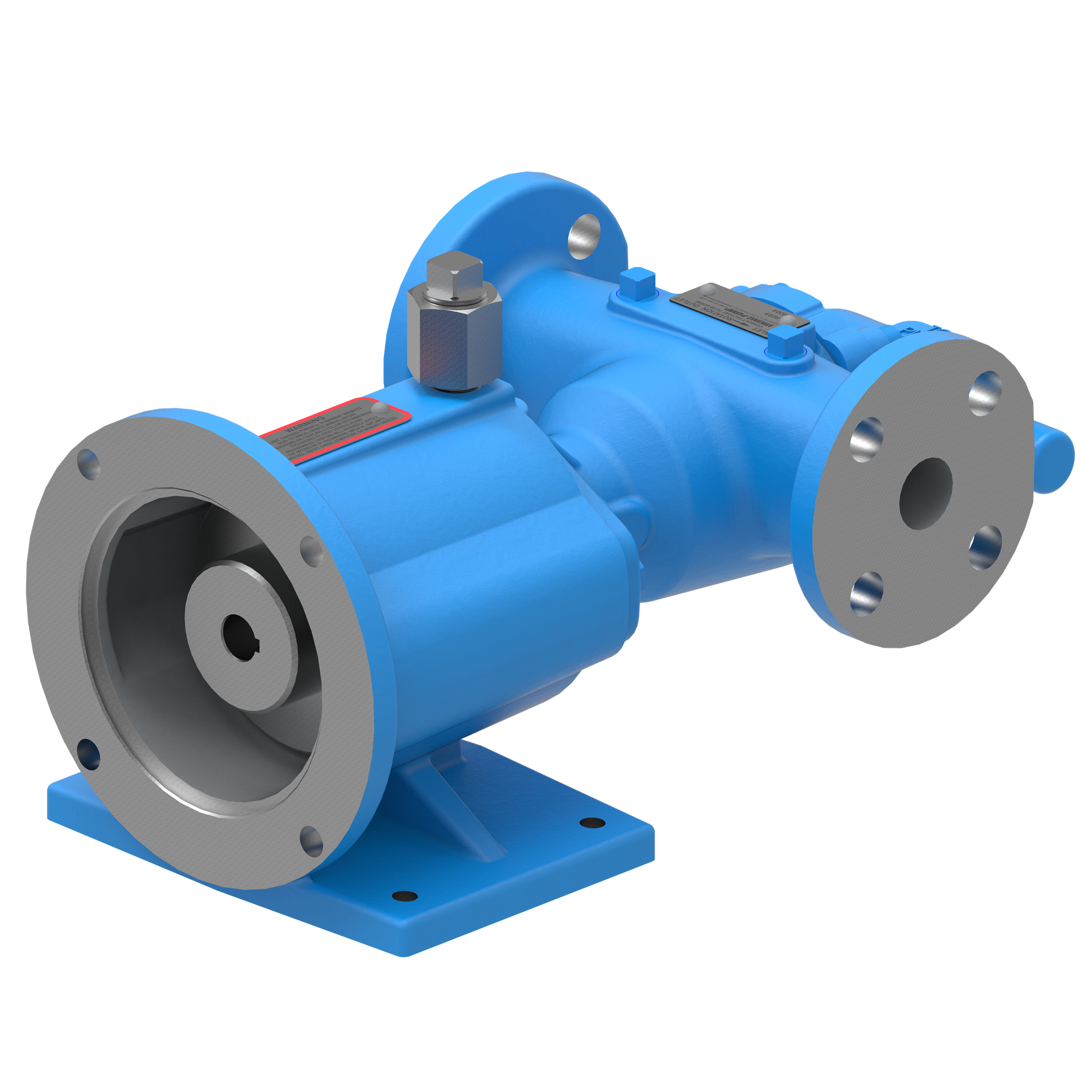

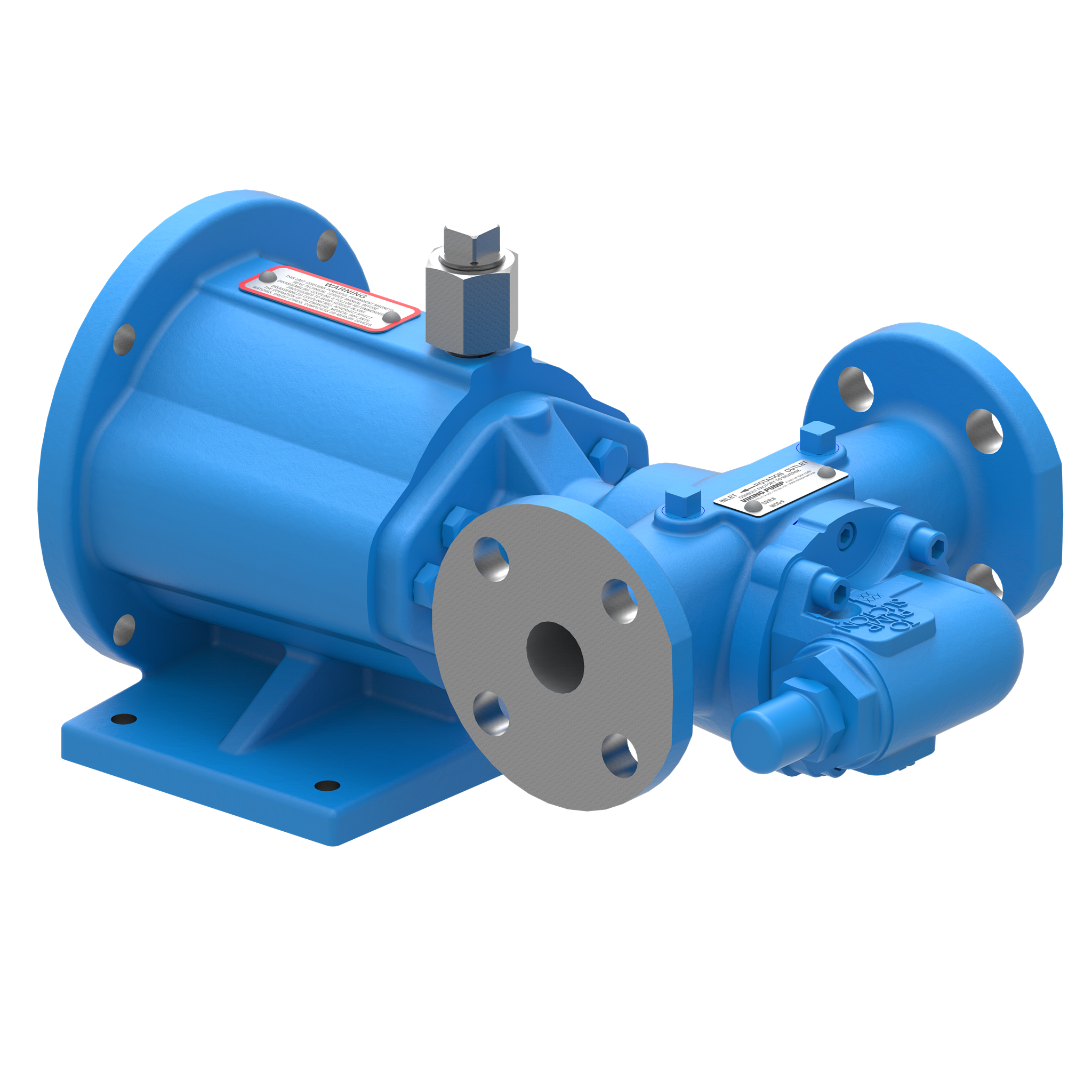

| GG897 | 1 | 10 | 2.3 | 1800 | 125 | 9 |
| HJ897 | 1.5 | 20 | 4.5 | 1800 | 125 | 9 |
| HL897 | 1.5 | 30 | 6.8 | 1800 | 125 | 9 |
| AS897 | 3 | 35 | 8 | 1200 | 125 | 9 |

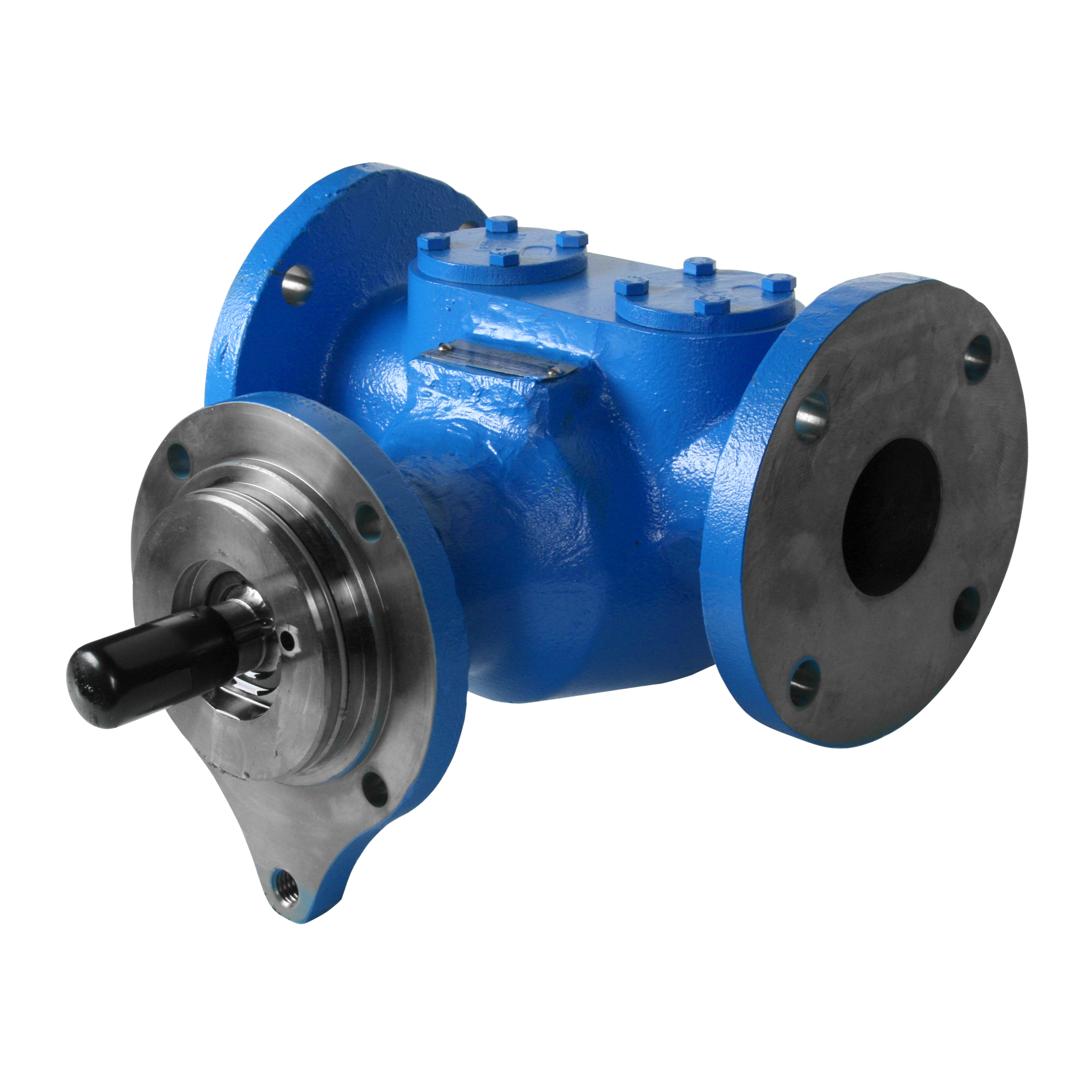

| AK897 | 3 | 50 | 11 | 1200 | 125 | 9 |

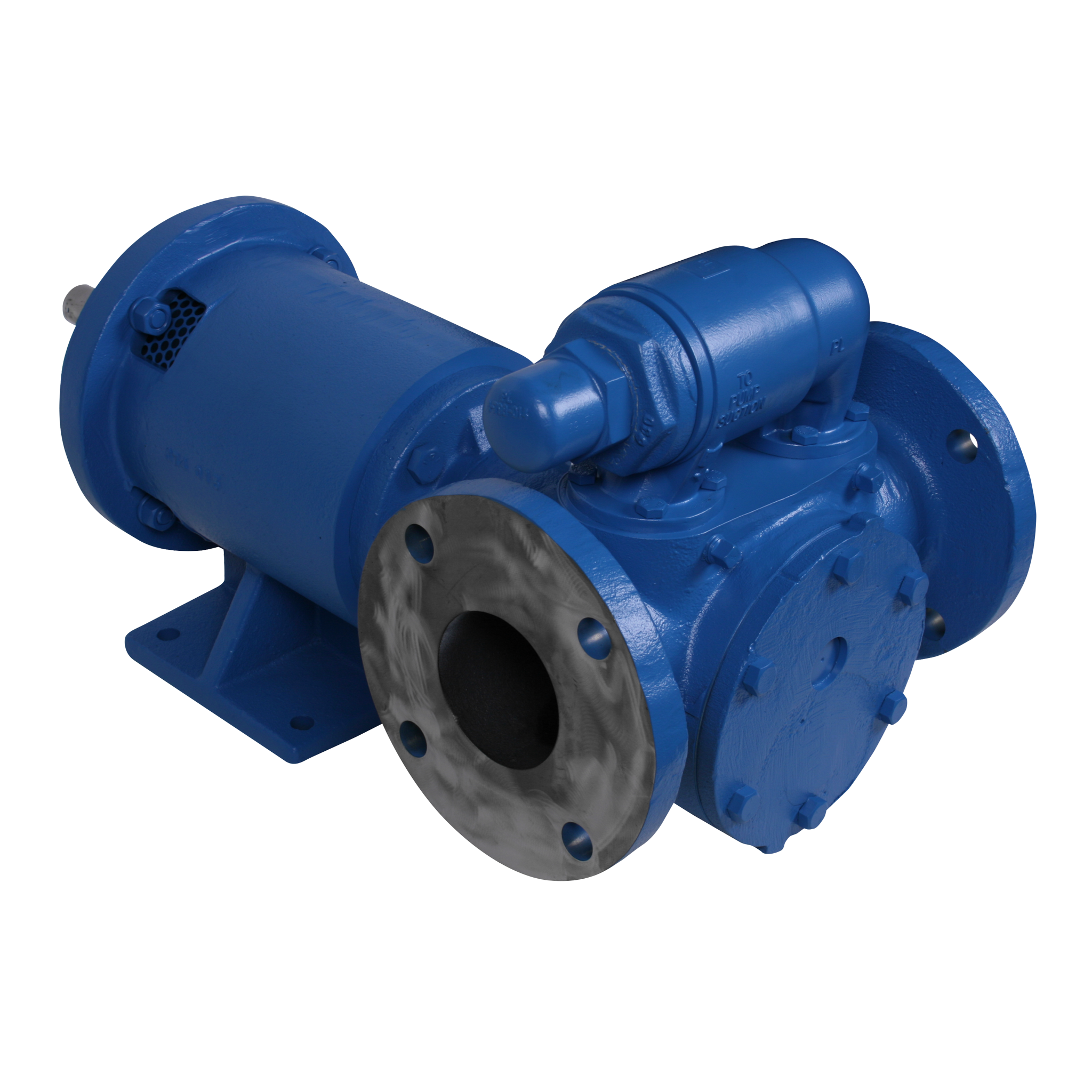

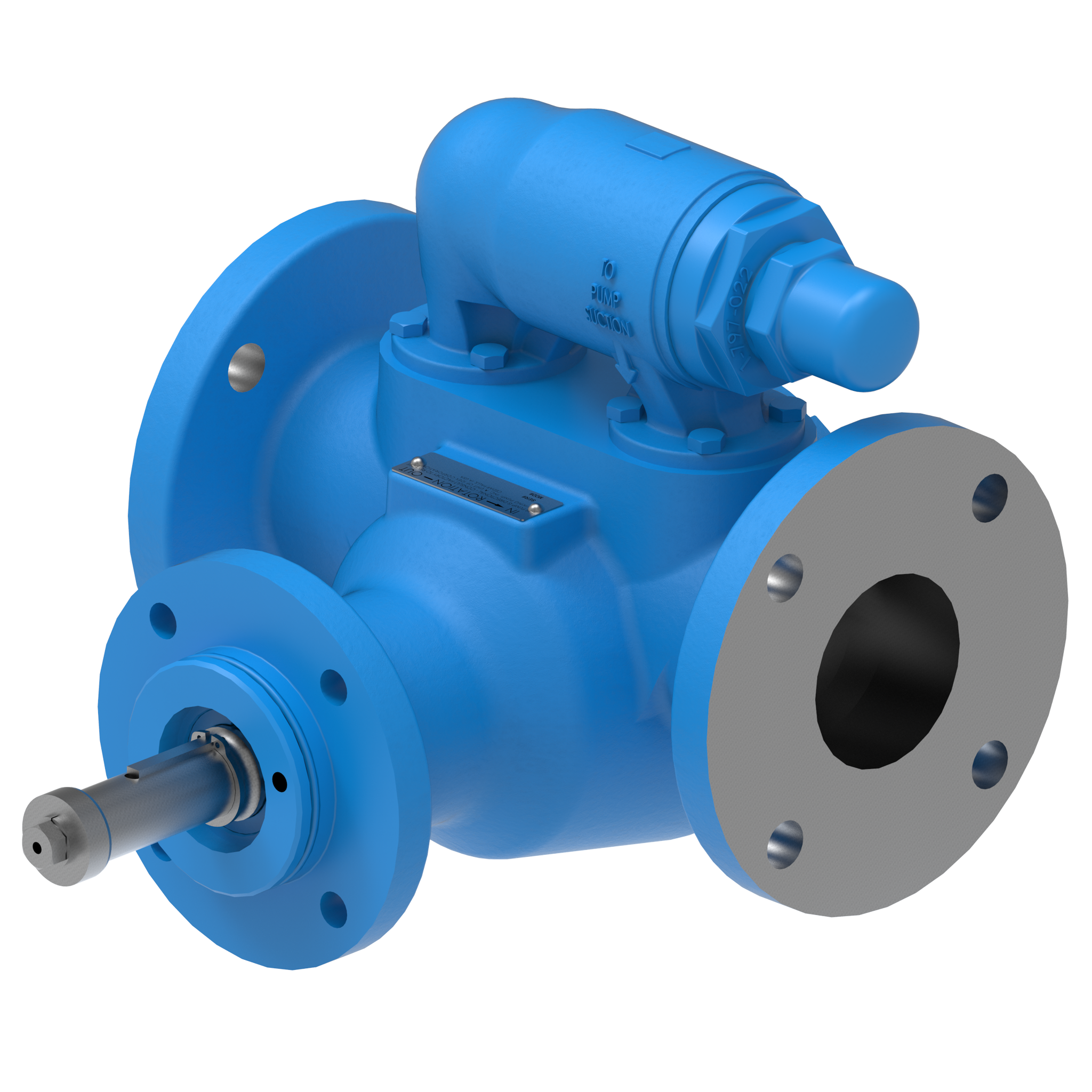

| AL897 | 3 | 75 | 17 | 1200 | 125 | 9 |
