La pompe à engrenages internes de la 4193 Series™ est la solution idéale pour la lubrification des compresseurs, des carburants et des huiles de lubrification grce à sa vitesse élevée et à sa capacité à supporter des pressions de service élevées. Elle peut traiter des débits allant jusqu'à 75 GPM (17 m³/h).
Caractéristiques et Avantages
- Couplé étroitement pour s'adapter aux contraintes d'espace avec des options de montage vertical pour un encombrement réduit de l'unité
- Fonctionnement à haute vitesse pour une offre économique de pompes en acier
- Hautes pressions de travail pour les applications de lubrification de compresseurs
- Les brides de classe 300 sont standard sur toutes les tailles et tous les modèles
Capacité
jusqu'à 75 GPM
jusqu'à 17 m³/h
Viscosité
28 à 15.000 SSU
1 à 3 300 cSt
Pression
jusqu'à 250 PSI
à 17 Bar
Température
De 0 à +350 °F
De -20 à +175 °C
Options
Raccords
Opposé (180°)
À bride (ASME/ANSI)
Entraînements

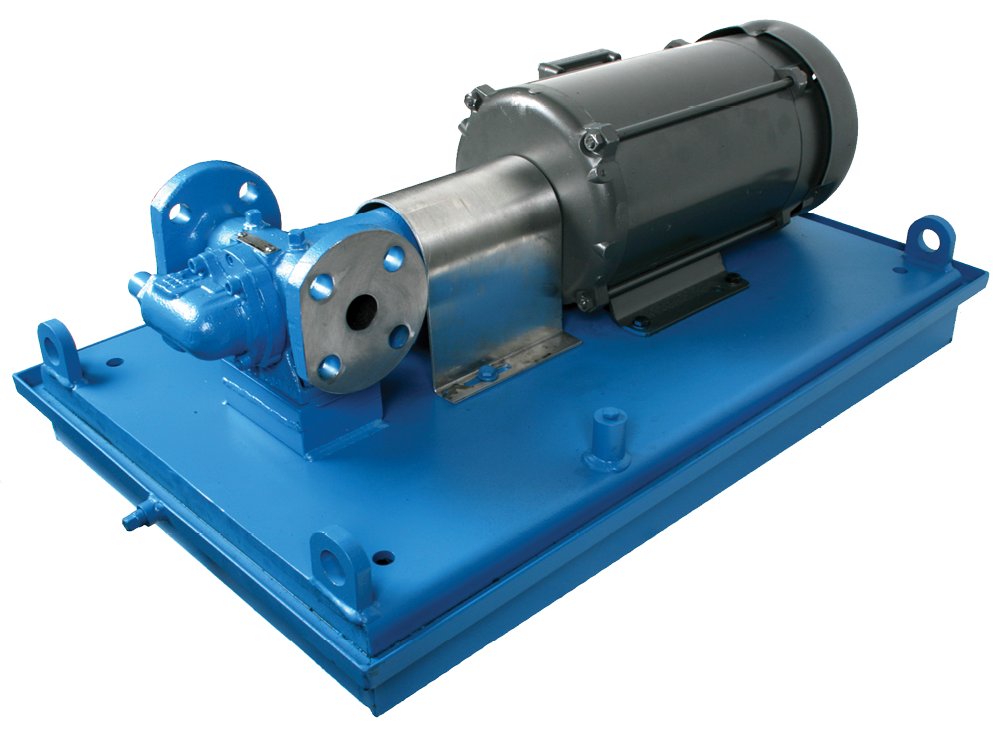

Entraînement montage direct D
Montage
Pose sur pied
Support moteur
Montage vertical
Étanchéité
Joint à l’arrière du rotor
Garniture équilibrée
Spécifications
| Modèle | Taille de l'orifice standard | Capacité nominale à la vitesse nominale maximale GPM (60hz) | Capacité nominale à la vitesse nominale maximale RPM (60hz) | Capacité nominale à la vitesse nominale maximale m3/h (50hz) | Vitesse de rotation maximale (50 Hz) | Pression maximale PSI | Pression maximale BAR |
|---|---|---|---|---|---|---|---|

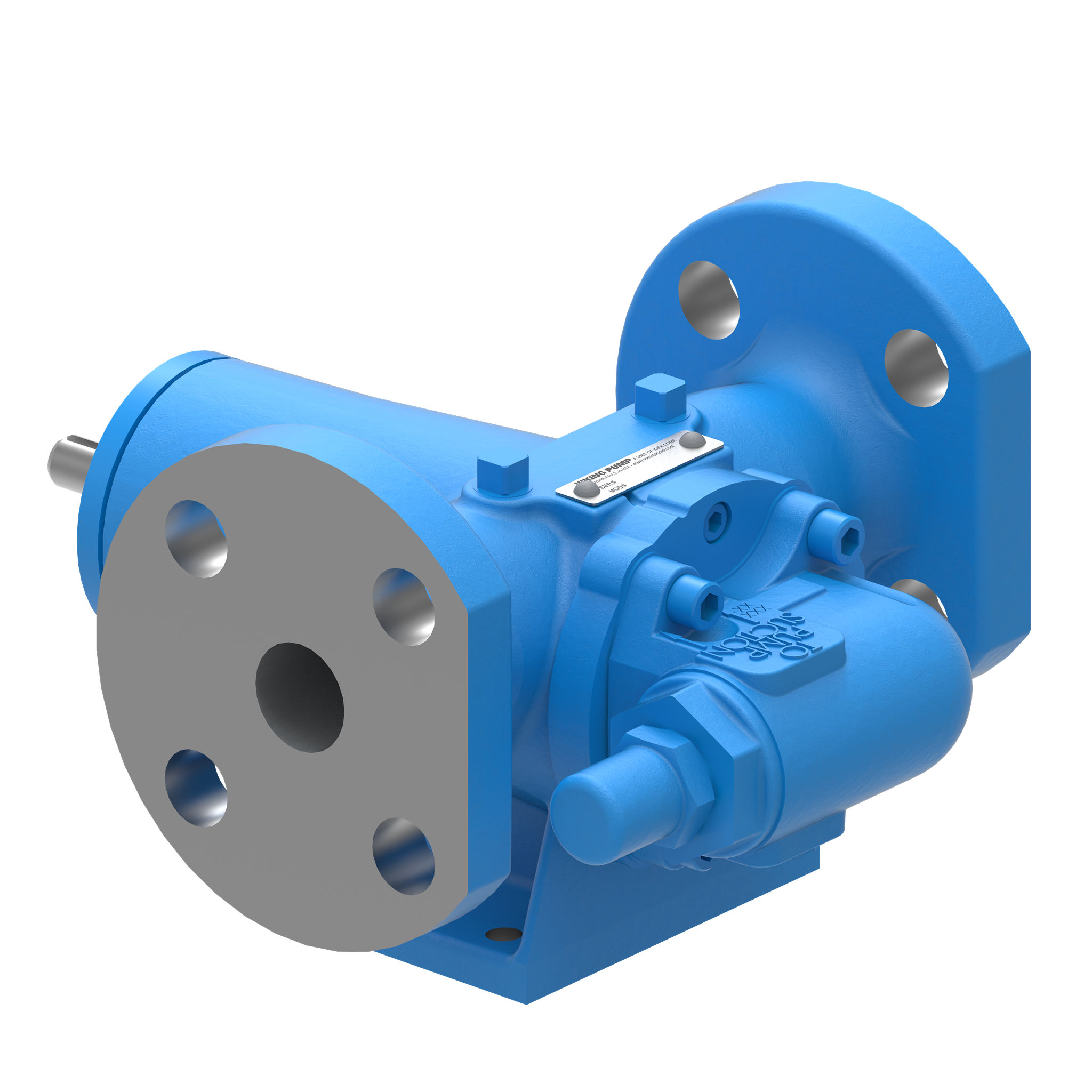

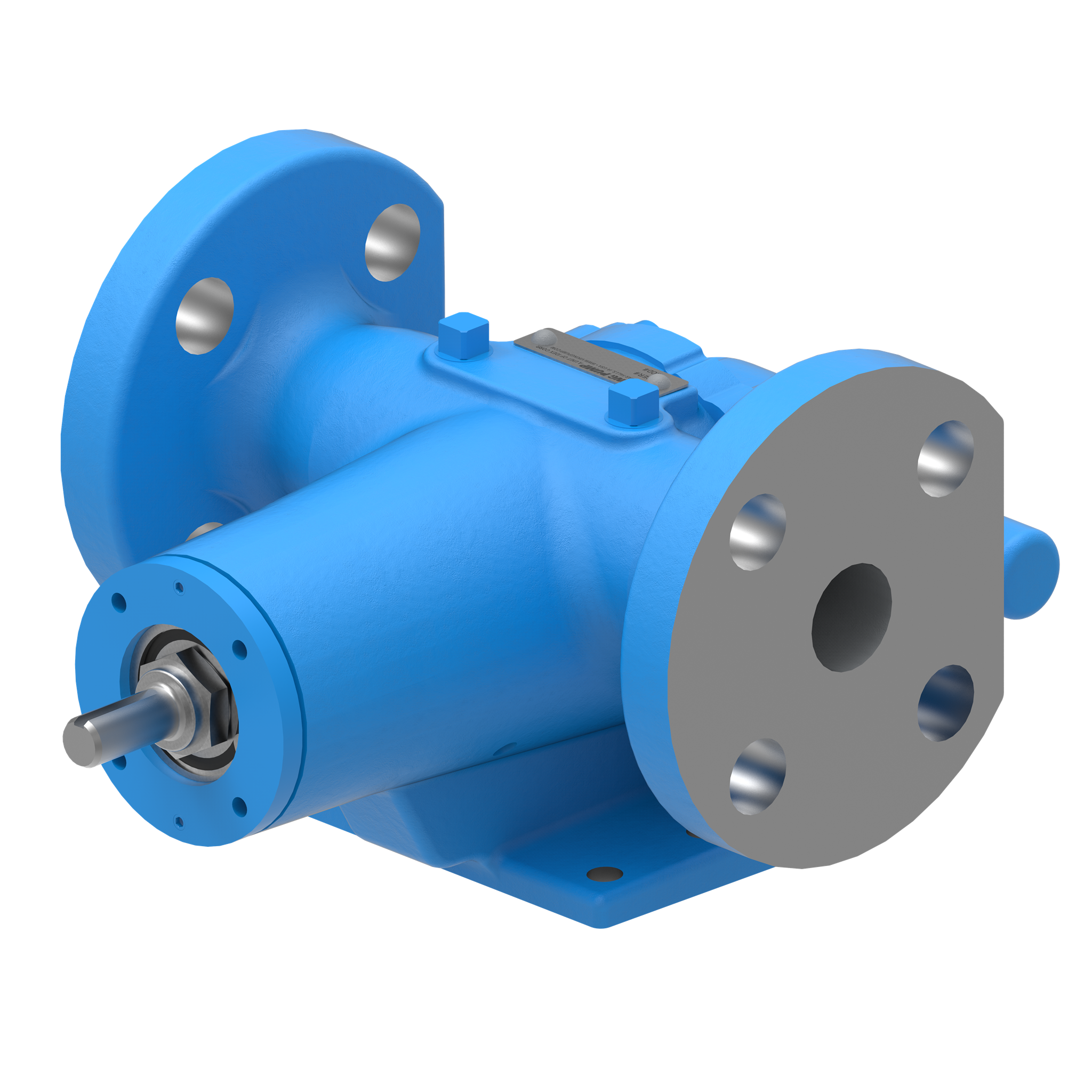

| GG4193 | 1 | 10 | 1800 | 3 | 1500 | 250 | 17 |
| HJ4193 | 1.5 | 20 | 1800 | 4.5 | 1500 | 250 | 17 |

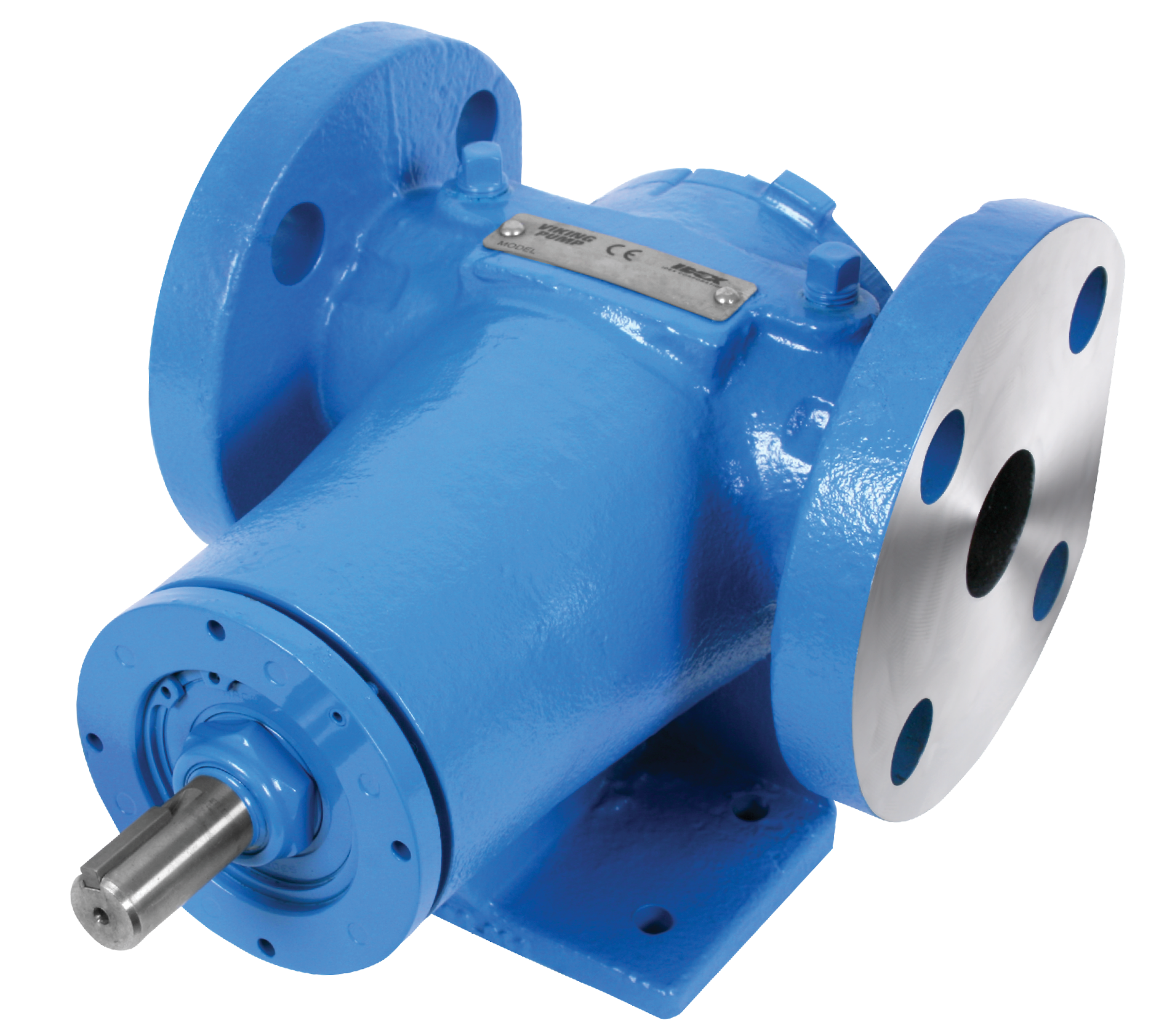

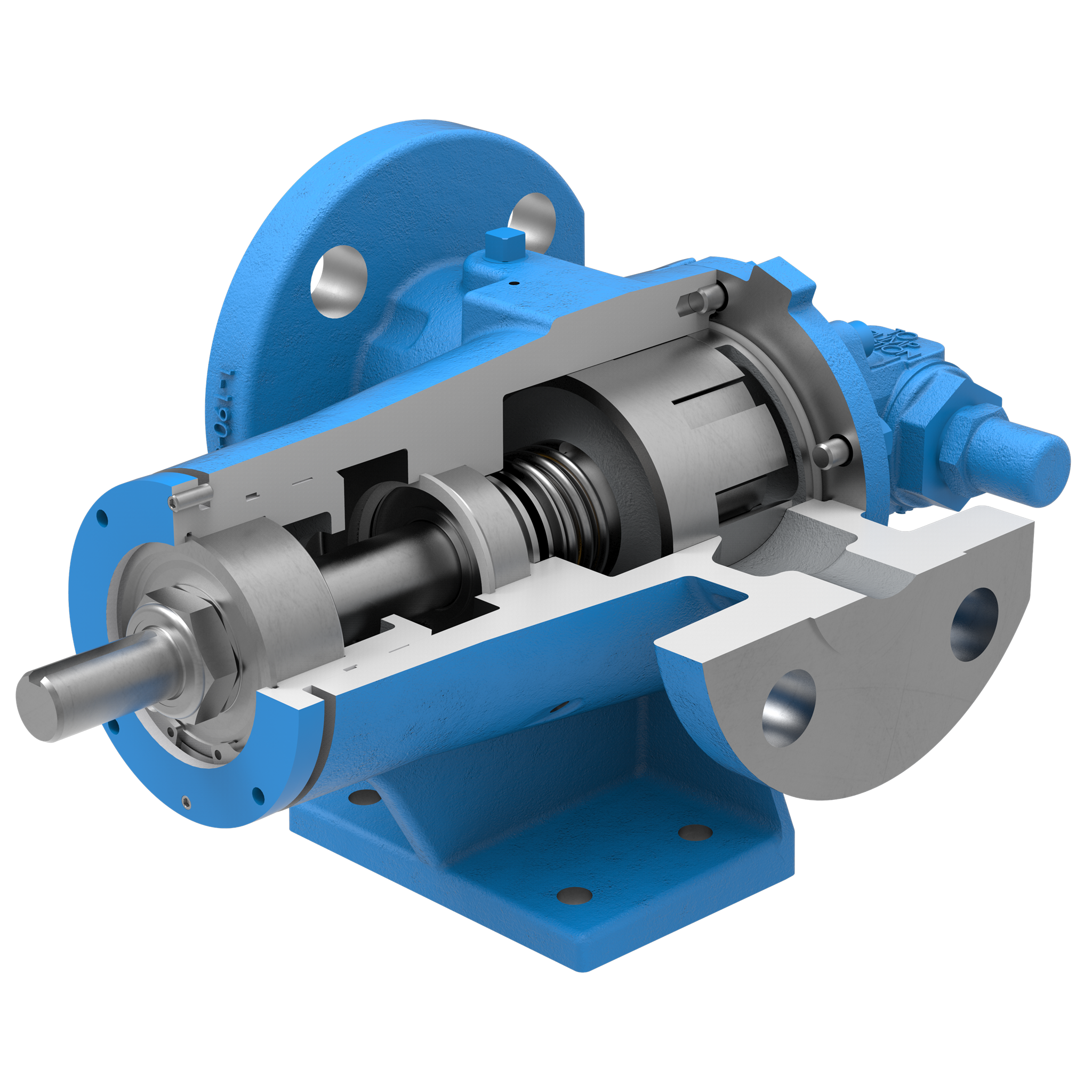

| HL4193 | 1.5 | 30 | 1800 | 7 | 1500 | 250 | 17 |

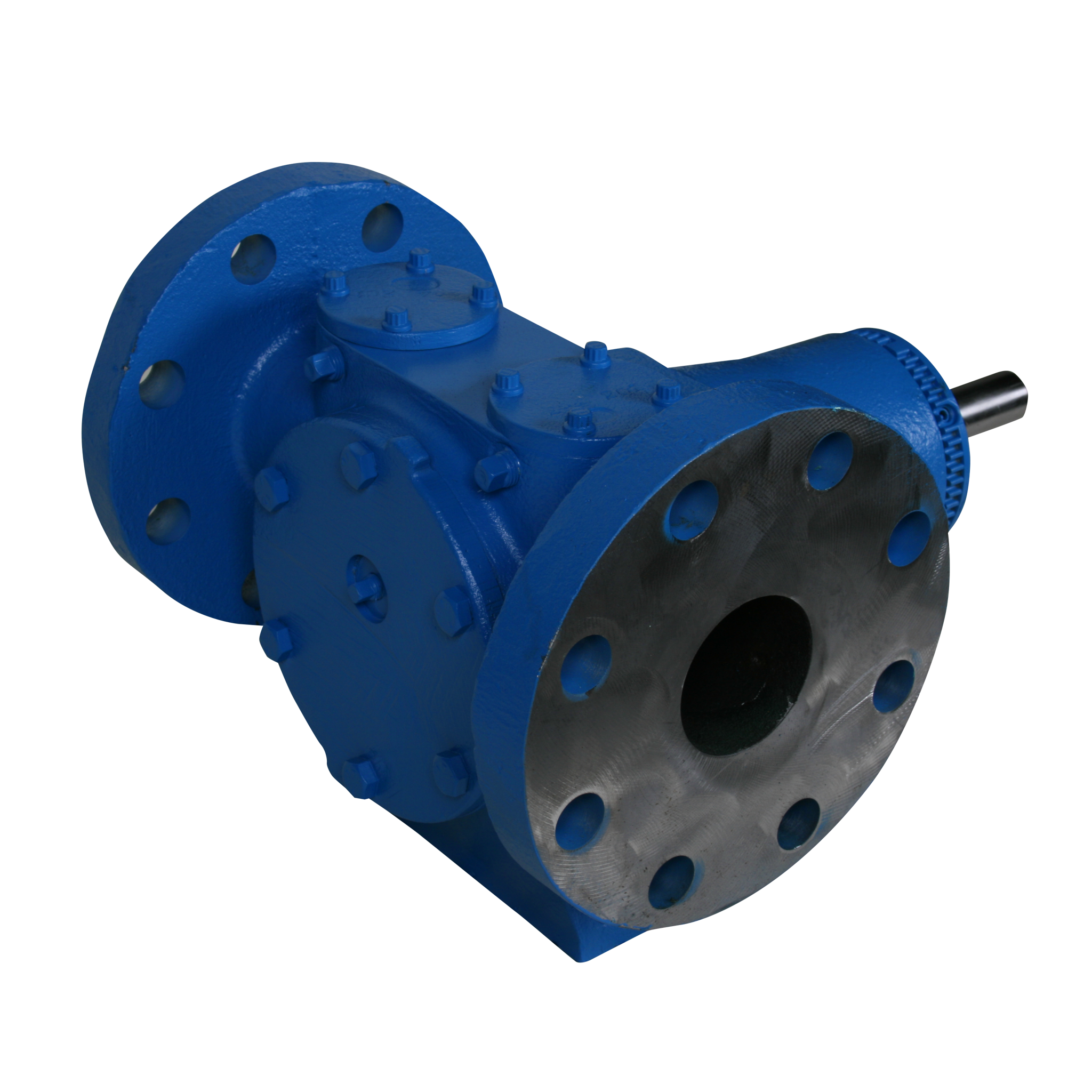

| AS4193 | 3 | 35 | 1200 | 8 | 1000 | 250 | 17 |

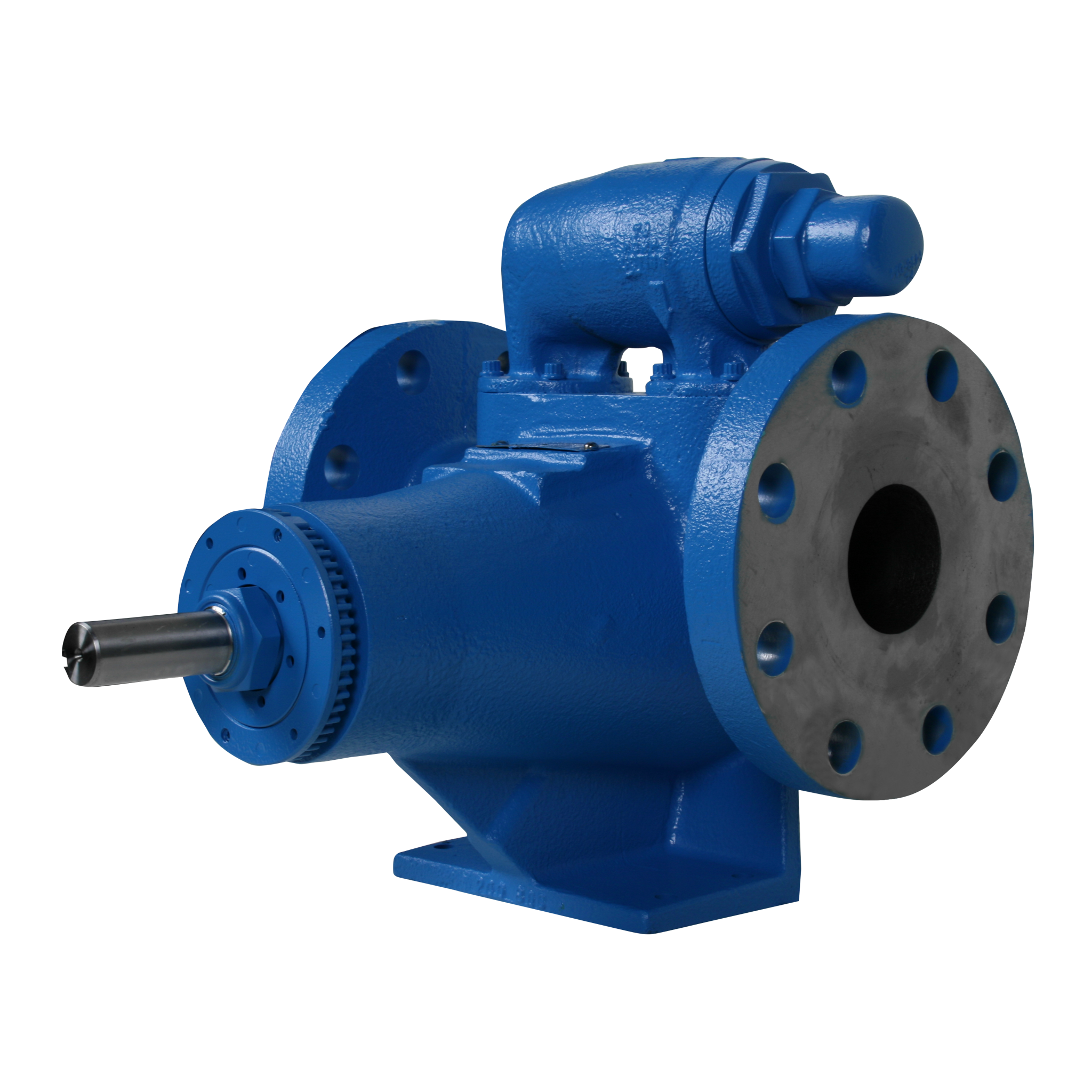

| AK4193 | 3 | 50 | 1200 | 11 | 1000 | 250 | 17 |

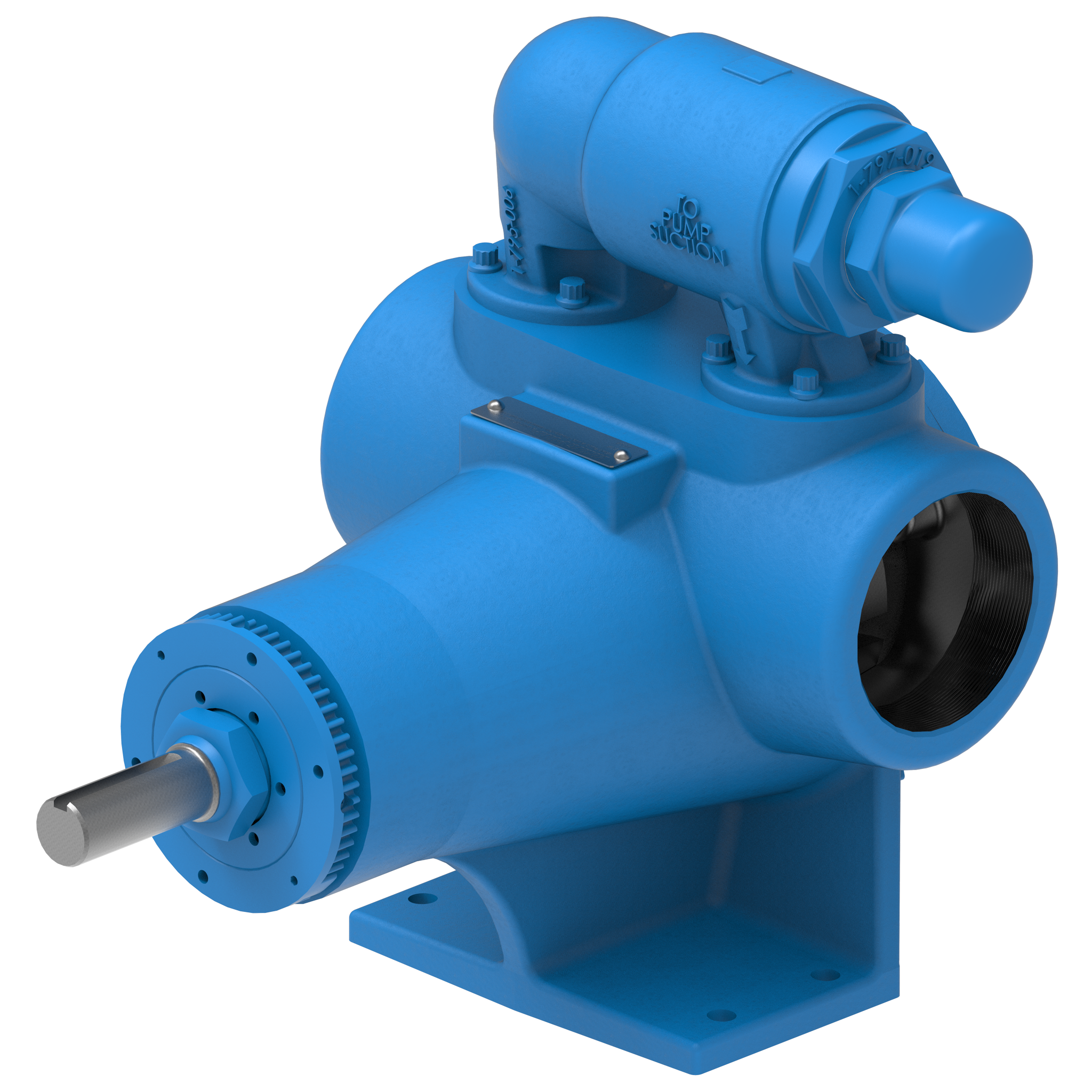

| AL4193 | 3 | 75 | 1200 | 17 | 1000 | 250 | 17 |
Photos
Videos
Huile de graissage (lubrification des machines)
Les pompes de lubrification des machines sont utilisées dans tous les domaines, des petits générateurs de secours aux navires de guerre. Les huiles de lubrification, comme leur nom l'indique, sont les liquides utilisés pour lubrifier les machines rotatives et à mouvement alternatif. Les huiles de lubrification peuvent être manipulées à des pressions plus élevées pour assurer leur pénétration dans l'équipement.
Combustibles raffinés
Les carburants raffinés comprennent les huiles combustibles à base de pétrole et certains carburants pour avions. Leur viscosité et la température à laquelle ils sont manipulés peuvent varier considérablement. Normalement, ils sont manipulés dans le cadre d'opérations de transfert en vrac.
suggested pumps
Biocarburants
Les biocarburants comprennent le biodiesel et l'éthanol. Il s'agit de carburants fabriqués à partir de ressources renouvelables et généralement mélangés à des carburants raffinés sous forme d'additifs.
