Innerkugghjulspumpen i 4127A Series™ är den perfekta lösningen för syror och baser, vattenbaserade vätskor och mer därtill. Den är utformad helt i rostfritt stål för skydd mot korrosion i ett större pH-område. Den kan hantera flöden på upp till 320 GPM (73 m³/tim).
Funktioner och fördelar
- Utformad helt i rostfritt stål för skydd mot korrosion i ett större pH-område
- Icke-kärvande kugghjulsmaterial tillgängliga för hantering av tunna vätskor
- Förbättrat lagerhus för enkel installation av mekaniska tätningar för packningar, komponenter och de flesta patroner utan modifiering
Kapacitet
till 320 GPM
till 73 m³/h
Viskositet
28 till 2,000,000 SSU
1 till 440,000 cSt
Tryck
till 150 PSI
till 10 Bar
Temperatur
-120 till +500 °F
-85 till +260 °C
Alternativ
Portar
Rät vinkel (90 °) (roterbart hölje), H–Q
Motsatt (180 °), QS
Med fläns (ASME/ANSI)
Drift

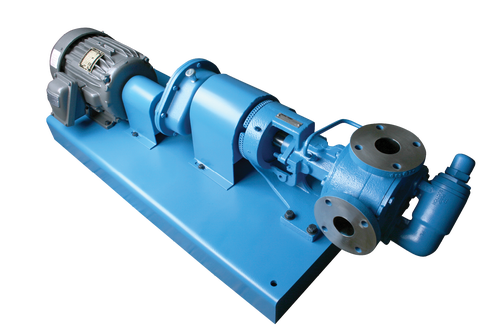

R, kompensationsdrift för växelreducerare
P, köpt drift för växelreducerare
D, direktmonterad drift, H–HL
V, drift | V, remdrift
Montering
Fotmontering
Tätningar
Mekanisk komponenttätning
Mekanisk patrontätning
Trippel läpptätning för patroner
Specifikationer
| Modell | Standard portstorlek | Nominell pumpkapacitet (GPM) | Nominell pumpkapacitet (m³/h) | Maximalt varvtal | Maximalt tryck PSI | Maximalt tryck BAR |
|---|---|---|---|---|---|---|

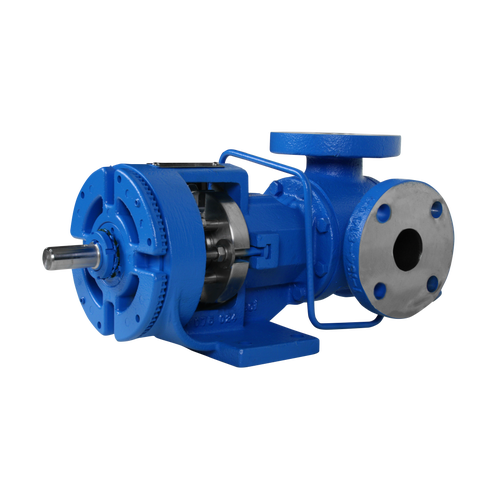

| H4127A | 1.5 | 10 | 1.9 | 1150 | 150 | 10 |
| HL4127A | 1.5 | 20 | 3.7 | 1150 | 150 | 10 |
| K4127A | 2 | 50 | 11 | 520 | 150 | 10 |

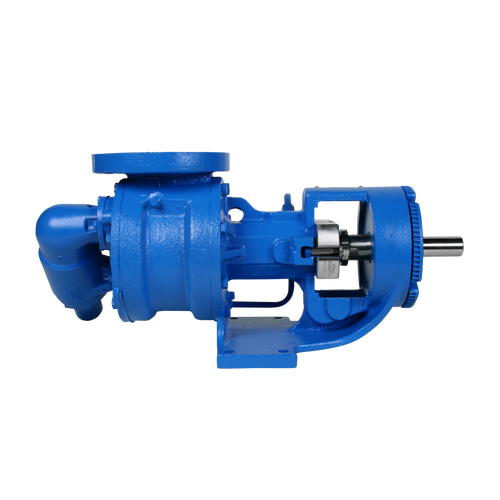

| KK4127A | 2 | 65 | 15 | 520 | 150 | 10 |
| LQ4127A | 2.5 | 90 | 20 | 420 | 150 | 10 |

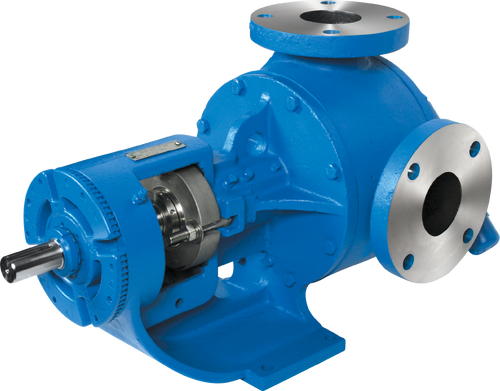

| LL4127A | 3 | 110 | 25 | 420 | 150 | 10 |

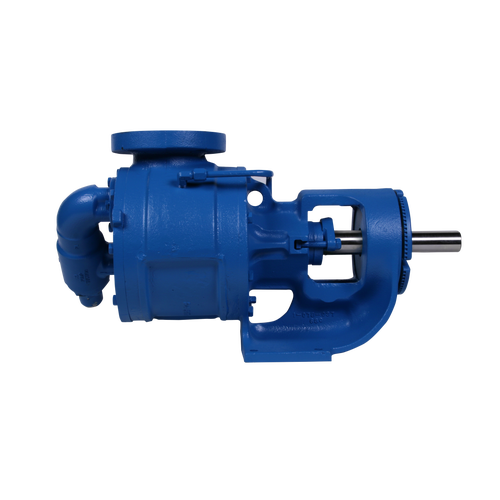

| LS4127A | 3 | 160 | 36 | 520 | 125 | 9 |

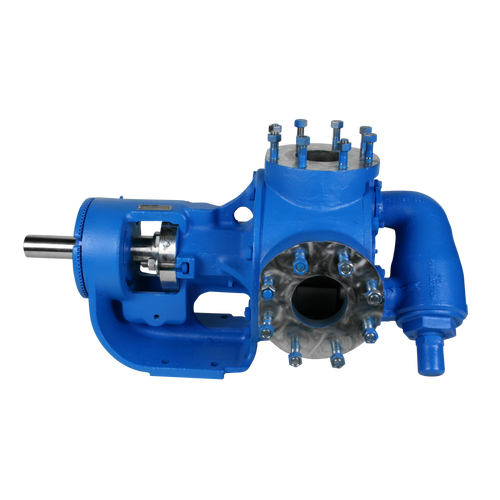

| Q4127A | 4 | 200 | 45 | 350 | 175 | 12 |
| QS4127A | 6 | 320 | 73 | 350 | 175 | 12 |
Photos
Videos
TSM / Catalog / Flyers / Brochures
Technical Service Manuals
Product Flyers
-
REPAIR RESOURCES
-
DRAWINGS
H4127A with Plain Head - 1.5" Class 150 ANSI RH/LH PDF
STEP
H4127A with Relief Valve - 1.5" Class 150 ANSI RH/LH PDF
STEP
HL4127A with Plain Head - 1.5" Class 150 ANSI RH/LH PDF
STEP
HL4127A with Relief Valve - 1.5" Class 150 ANSI RH/LH PDF
STEP
K4127A with Plain Head - 2" Class 150 RH/LH PDF
K4127A with Relief Valve - 2" Class 150 RH/LH PDF
STEP
KK4127A with Plain Head - 2" Class 150 RH/LH PDF
KK4127A with Relief Valve - 2" Class 150 RH/LH PDF
STEP
LL4127A with Plain Head - 3" Class 150 ANSI RH/LH PDF
STEP
LL4127A with Relief Valve - 3" Class 150 ANSI RH PDF
STEP
LQ4127A with Plain Head - 2.5" Class 150 ANSI RH/LH PDF
STEP
LQ4127A with Relief Valve - 2.5" Class 150 ANSI RH/LH PDF
STEP
LS4127A with Plain Head - 3" Class 150 ANSI RH/LH PDF
STEP
LS4127A with Relief Valve - 3" Class 150 ANSI RH PDF
STEP
Q4127A with Relief Valve - 4" Class 150 ANSI RH/LH with Studs and Bolts PDF
STEP
Q4127A with Relief Valve - 6" Class 150 ANSI RH PDF
STEP
QS4127A with Plain Head - 4" Class 150 ANSI RH/LH PDF
STEP
QS4127A with Plain Head - 6" Class 150 ANSI Opposite PDF
STEP
QS4127A with Relief Valve - 6" Class 150 ANSI Opposite PDF
STEP
