Die Innenzahnradpumpe der Serie 8123A™ ist aufgrund ihres dichtungslosen Magnetgekuppelts, das gefährliche Flüssigkeiten zurückhält, die ideale Lösung für Petrochemikalien, Isocyanate, Polyole und vieles mehr. Sie kann Durchflussmengen von bis zu 500 GPM (114 m³/h) bewältigen.
Merkmale & Vorteile
- Der dichtungslose Magnetgekuppelte Antrieb macht eine Wellendichtung überflüssig und bietet somit ein Höchstmaß an Flüssigkeits- und Dampfsicherheit.
- Alle Flüssigkeiten und Dämpfe sind hermetisch in der Pumpe eingeschlossen.
- Wird insbesondere für gefährliche und schwer abzudichtende Flüssigkeiten verwendet.
Kapazität
zu 500 GPM
zu 114 m³/h
Viskosität
28 zu 250,000 SSU
1 zu 55,000 cSt
Druck
zu 200 PSI
zu 14 Bar
Temperatur
-60 zu +500 °F
-50 zu +260 °C
Optionen
Anschlüsse
Antriebe
Montage
Abdichtung
Spezifikationen
| Modell | Standard-Anschlussgröße | Pumpen-Nennleistung (GPM) | Nennleistung der Pumpe (m3/h) | Maximale Drehzahl | Maximaler Druck PSI | Maximaler Druck BAR |
|---|---|---|---|---|---|---|

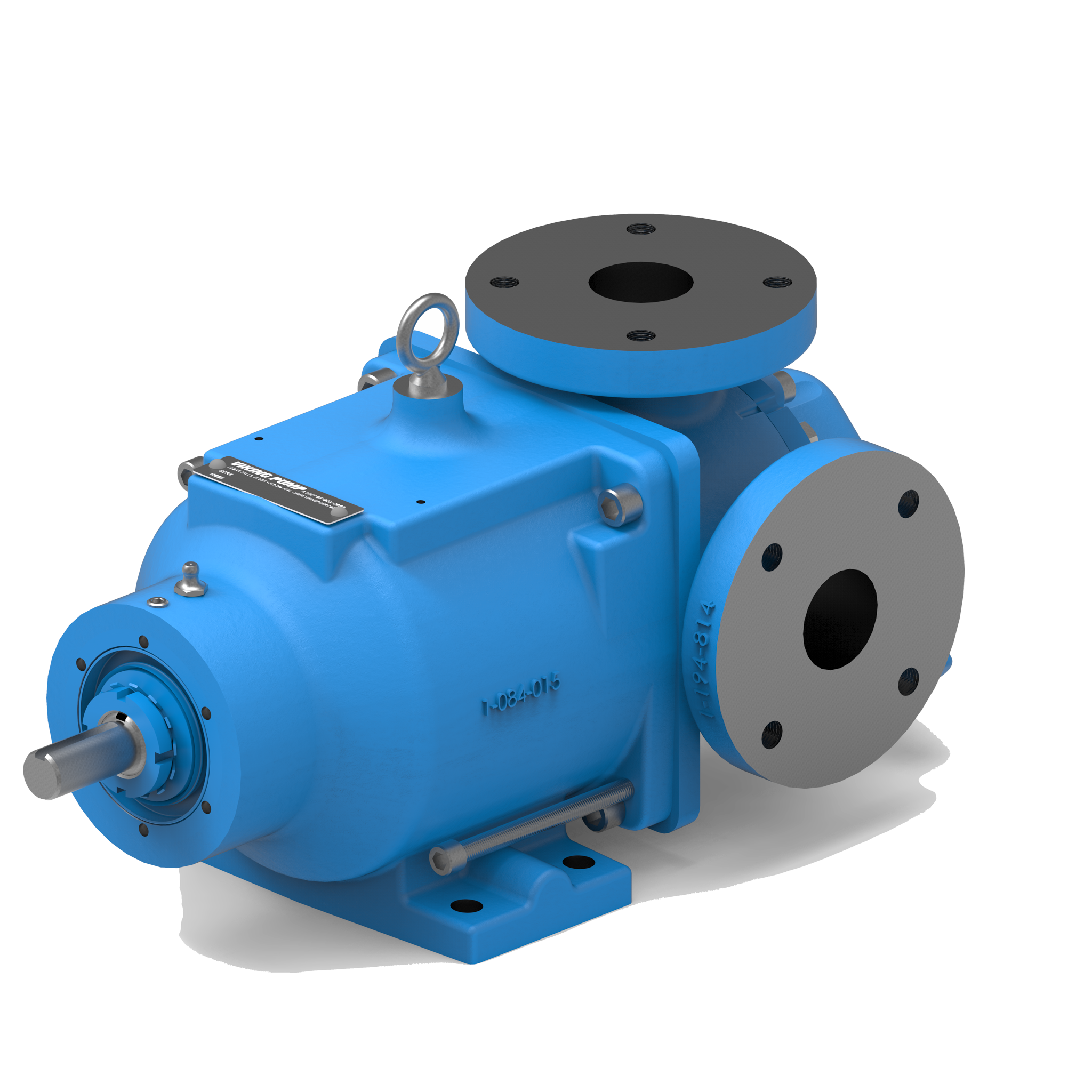

| H8123A | 1.5 | 15 | 3.4 | 1750 | 200 | 14 |

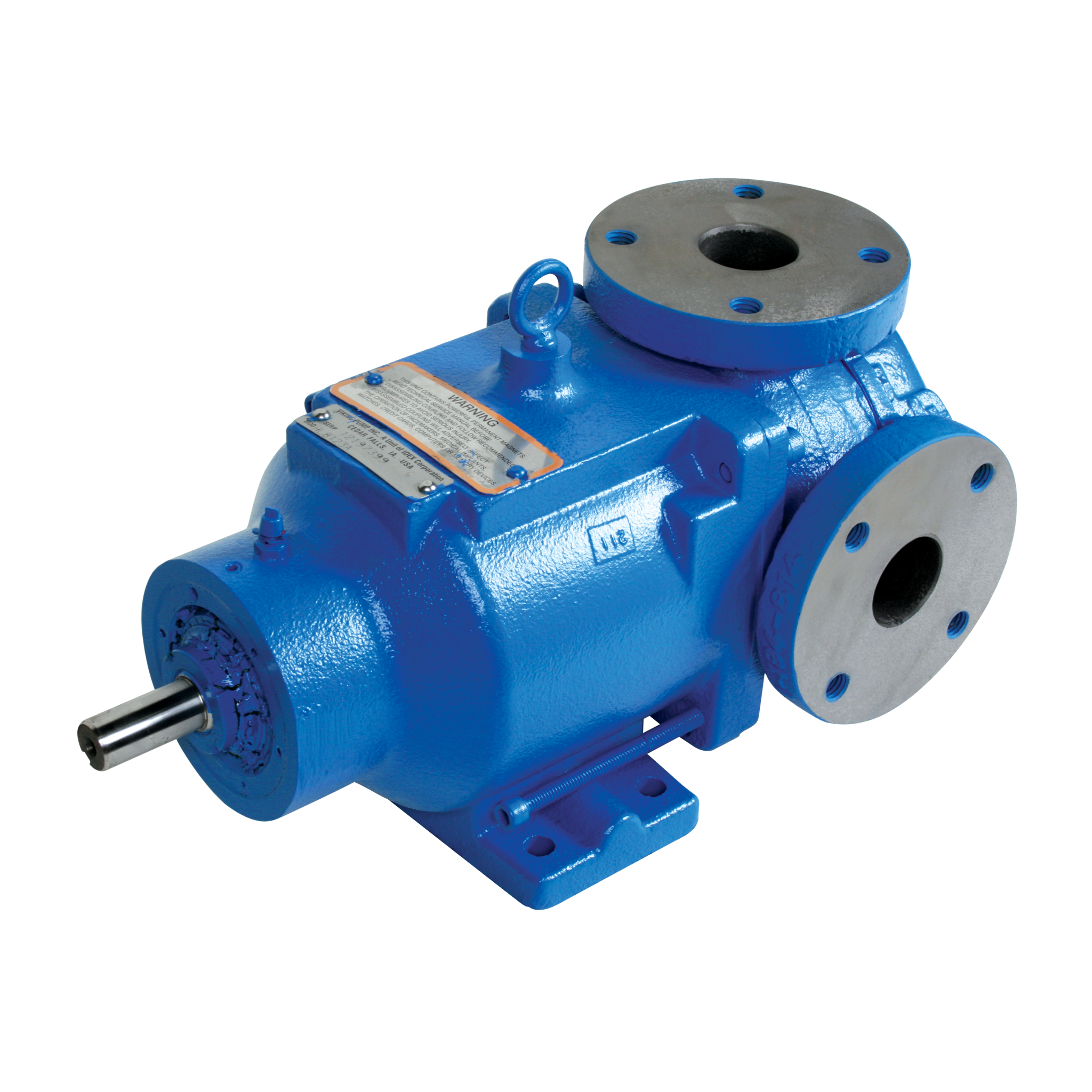

| HL8123A | 1.5 | 30 | 6.8 | 1750 | 200 | 14 |

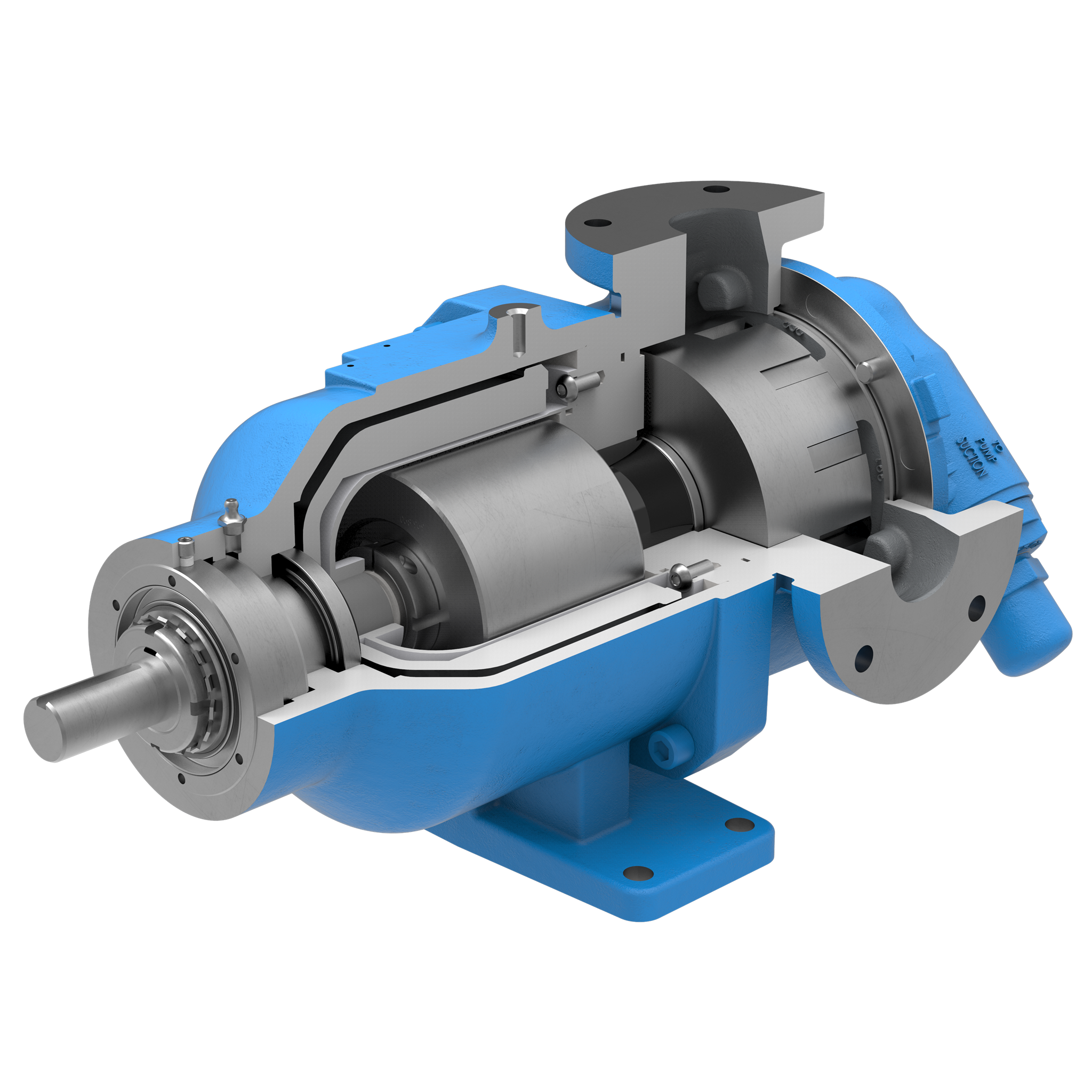

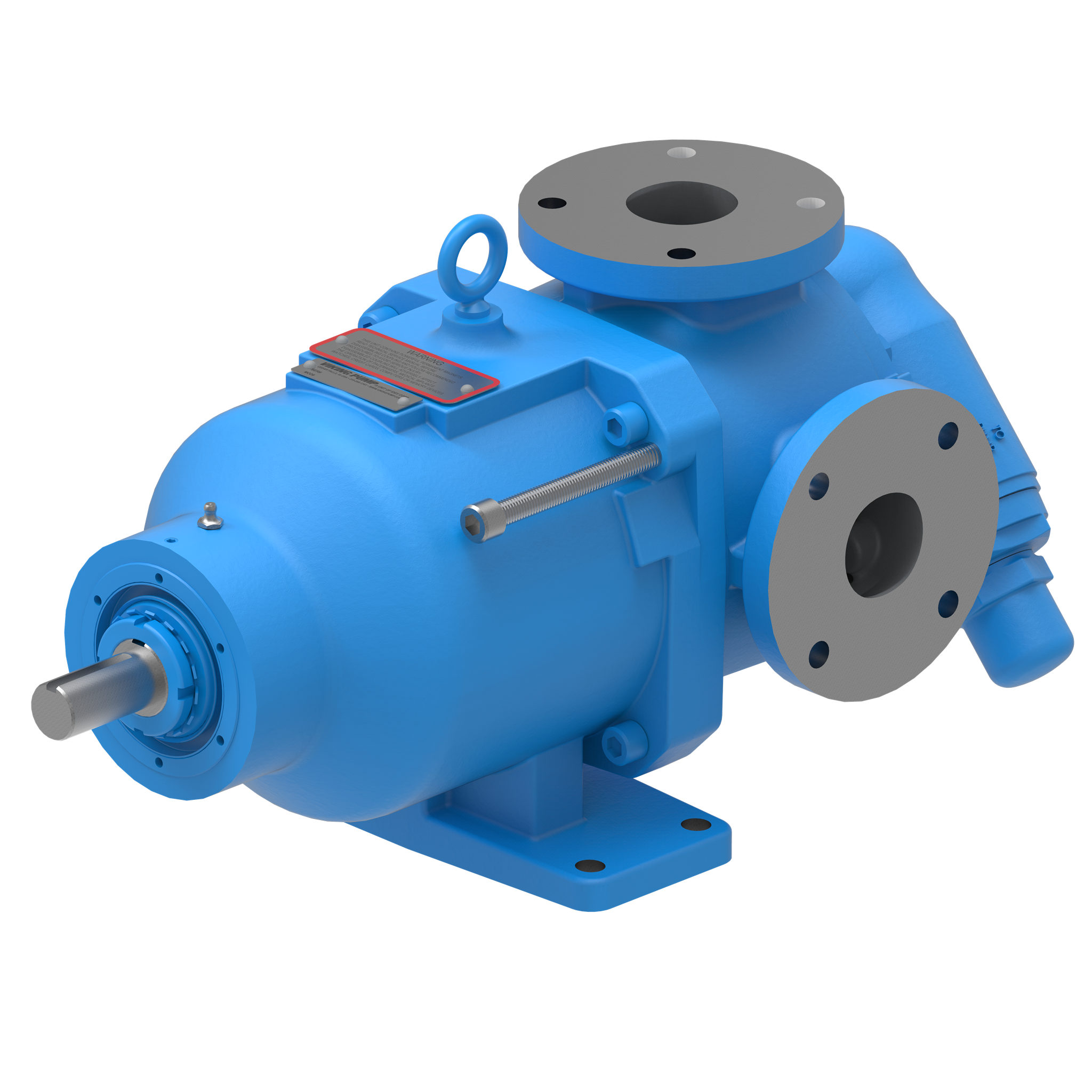

| K8123A | 2 | 80 | 18 | 780 | 200 | 14 |
| KK8123A | 2 | 100 | 23 | 780 | 200 | 14 |
| LQ8123A | 3 | 170 | 39 | 640 | 200 | 14 |

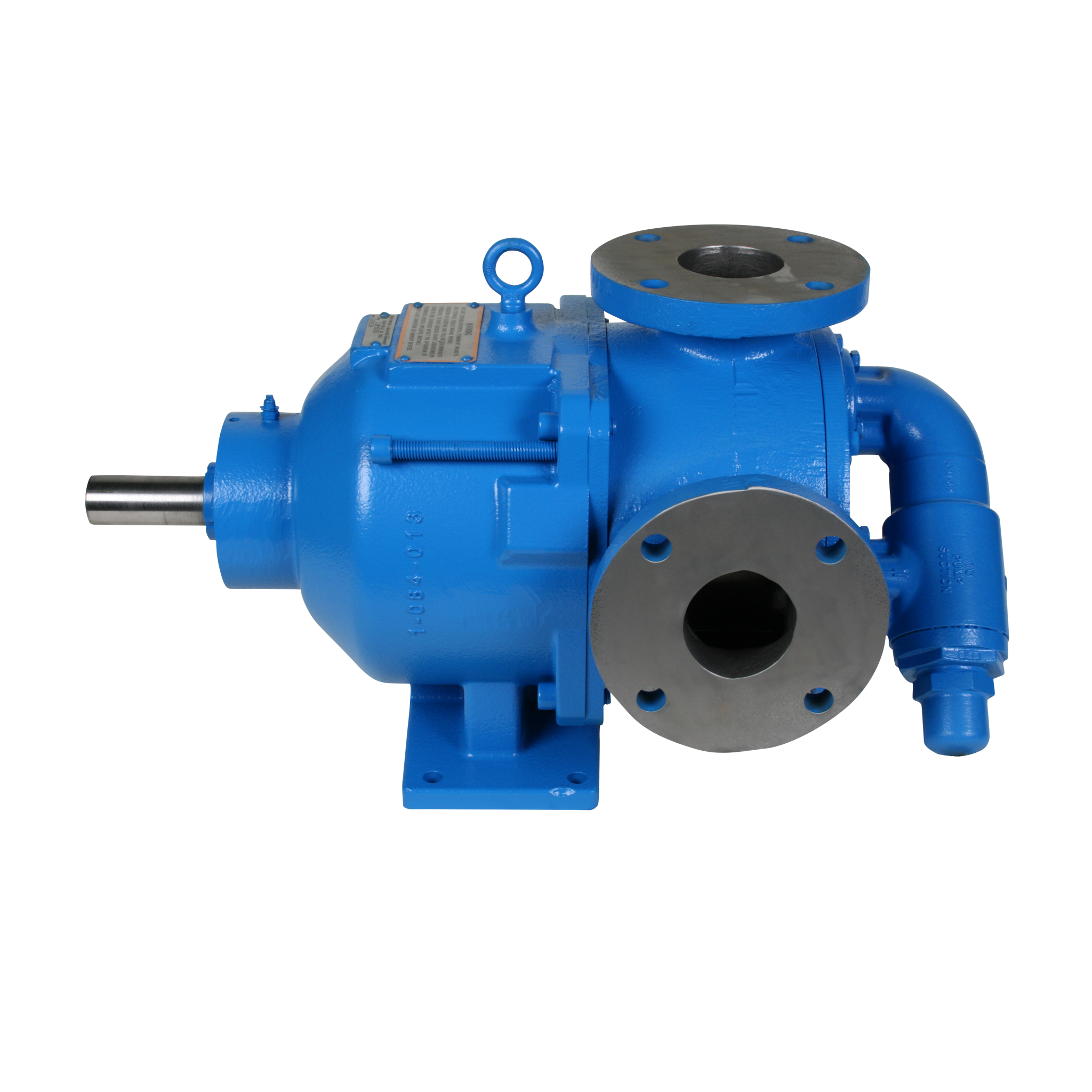

| LL8123A | 3 | 170 | 39 | 640 | 200 | 14 |
| LS8123A | 3 | 200 | 45 | 640 | 200 | 14 |

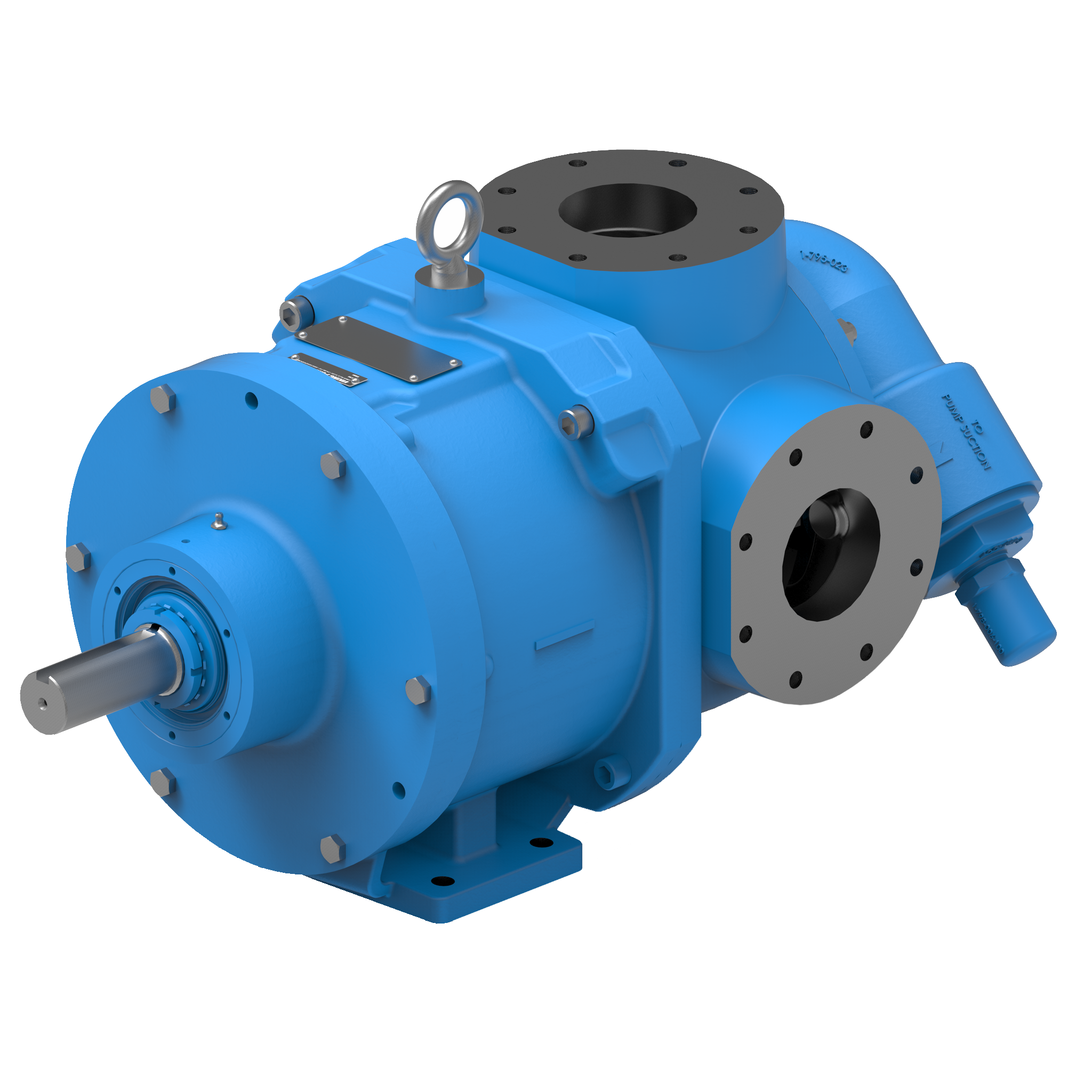

| Q8123A | 4 | 300 | 68 | 520 | 200 | 14 |
| QS8123A | 6 | 500 | 114 | 520 | 200 | 14 |
Photos
Videos
Isocyanat
Polyol
Harze
Harze sind hochviskose Flüssigkeiten mit potenziell scherempfindlichen (verdünnenden) Bestandteilen und bestehen aus Lösungsmitteln, Wachsen, Tensiden und halbfesten Harzpartikeln, die alle verschiedene chemische Kompatibilitätsprobleme aufweisen. Diese Harze können in Polyurethanen, Epoxiden und anderen Klebstoffen verwendet werden. In einigen Fällen enthalten die Harze Pigmente, die Probleme mit der Abnutzung mit sich bringen.
Klebstoffe
-
