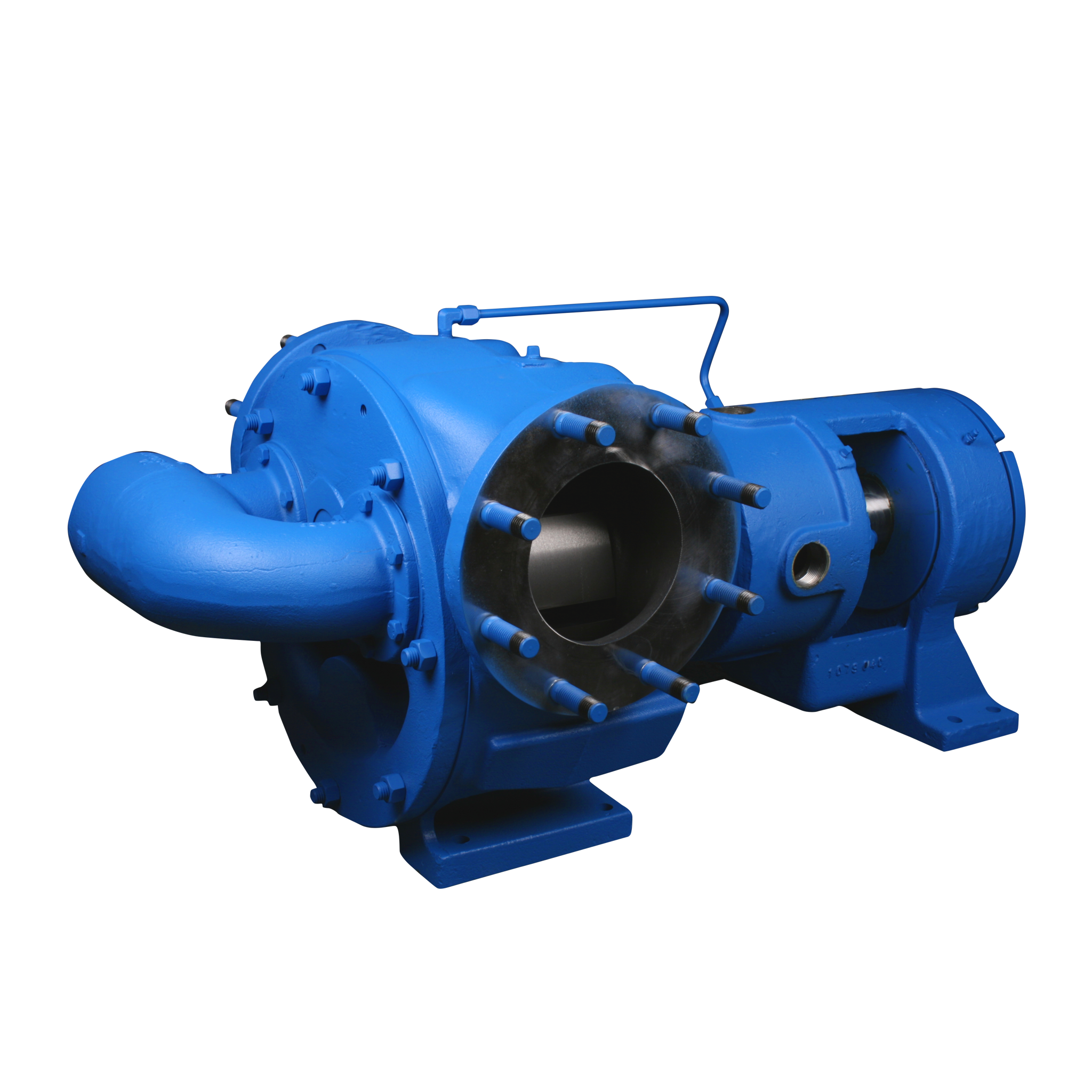

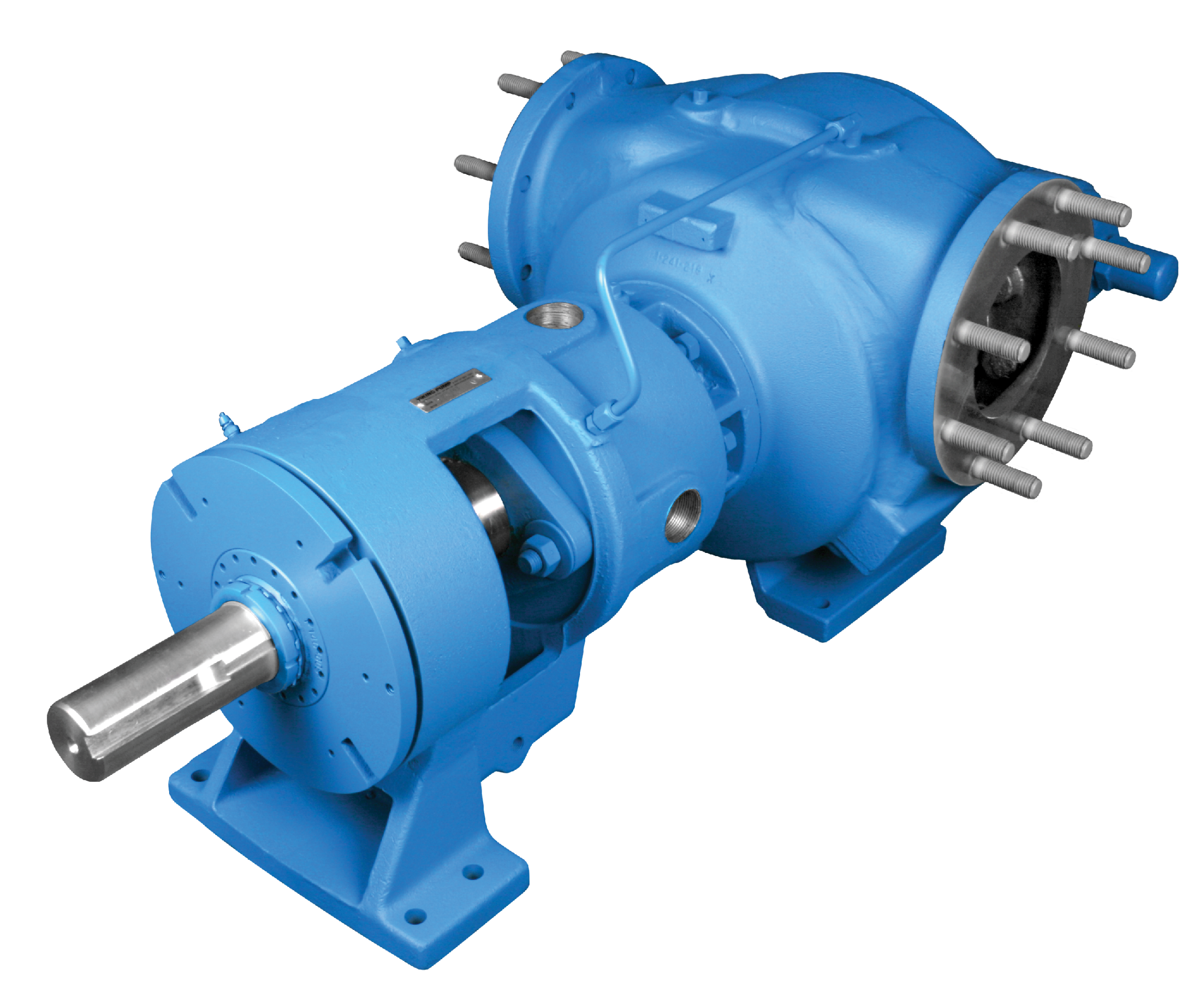

Innerkugghjulspumpen i 4323A Series™ är den perfekta lösningen för råolja, bränslen, smörjolja och mer därtill eftersom den tål extremt höga temperaturer. Den kan hantera flöden på 500–1 600 GPM (114–364 m³/tim).
Funktioner och fördelar
- För raffinering och tillämpningar med petrokemikalier
- Rekommenderas för extremt höga temperaturer
- Det största utbudet av tätningsalternativ
Kapacitet
500 till 1600 GPM
114 till 364 m³/h
Viskositet
28 till 2,000,000 SSU
1 till 440,000 cSt
Tryck
till 200 PSI
till 14 Bar
Temperatur
-20 till +800 °F
-29 till +427 °C
Alternativ
Portar
Motsatt (180 °) (roterbart hölje)
Med fläns (ASME/ANSI)
Drift
R, kompensationsdrift för växelreducerare
P, köpt drift för växelreducerare
D, direktmonterad drift, H–HL
V, drift | V, remdrift
Montering
Fotmontering
Tätningar
Mekanisk komponenttätning
Mekanisk patrontätning
Trippel läpptätning för patroner
Specifikationer
| Modell | Standard portstorlek | Nominell pumpkapacitet (GPM) | Nominell pumpkapacitet (m³/h) | Maximalt varvtal | Maximalt tryck PSI | Maximalt tryck BAR |
|---|---|---|---|---|---|---|
| N4323A | 6 | 600 | 136 | 350 | 200 | 14 |
| R4323A | 8 | 1100 | 250 | 280 | 200 | 14 |
| RS4323A | 10 | 1600 | 364 | 280 | 125 | 9 |
