4227AX SERIES™

Die Innenzahnradpumpe der Serie 4227AX™ ist die ideale Lösung für Ihre Öl- und Gasanwendungen. Diese Edelstahloption ist eine vollständig API 676-konforme Pumpe mit 4-Loch-Befestigung und API 682-Kartuschendichtungen. Sie kann Durchflussmengen von bis zu 1.600 GPM (363 m³/h) bewältigen.

Merkmale & Vorteile

Innenzahnradpumpen sind rotierende Verdrängerpumpen, die bei jeder Umdrehung der Welle die gleiche Flüssigkeitsmenge fördern.
Die Fördermenge ist direkt proportional zur Drehzahl, was eine einfache Steuerung über den gesamten Leistungsbereich mithilfe von Frequenzumrichtern ermöglicht.
Der Systemdruck hat nur minimale Auswirkungen auf die Fördermenge, was diese Lösung ideal für kontinuierliche Prozesse macht, bei denen mehrere Ströme gemeinsam dosiert werden.

Leistung

Videos

Flüssigkeiten

Downloads

Kapazität

zu 1,600 GPM
zu 363 m³/h

Viskosität

28 zu 2,000,000 SSU
0.1 zu 440,000 cSt

Druck

zu 150 PSI
zu 10 BAR

Temperatur

-120°F zu +800°F
-85°C zu +430°C

Optionen

Anschlüsse

Inline (180°) (drehbares Gehäuse), QS

Rechtwinklig (90°) (drehbares Gehäuse), H-Q

Geflanscht (ASME / ANSI)

Antriebe

R Versetztes Untersetzungsgetriebe

P Separat gekauftes Untersetzungsgetriebe

D Direktmontierter Antrieb

V Drive | Keilriemenantrieb

Montage

Fubmontage

Abdichtung

Cartridge-Dichtung nach API 682 Kategorie 1, 2 oder 3 mit Dichtungsplänen

Spezifikationen

Specifications
Modell	Standard-Anschlussgröße	Pumpen-Nennleistung (GPM)	Nennleistung der Pumpe (m3/h)	Maximale Drehzahl	Maximaler Druck PSI	Maximaler Druck BAR

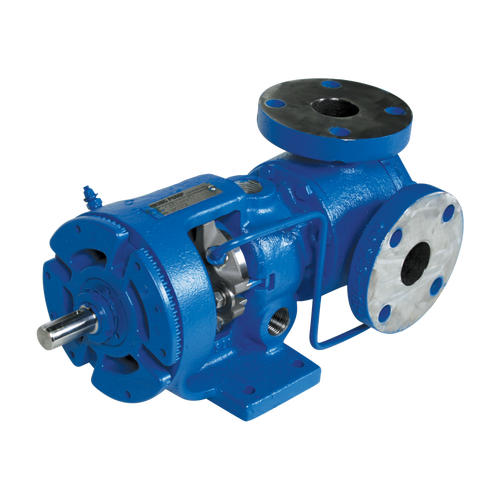

H4227A	1.5	10	2.3	1150	150	10

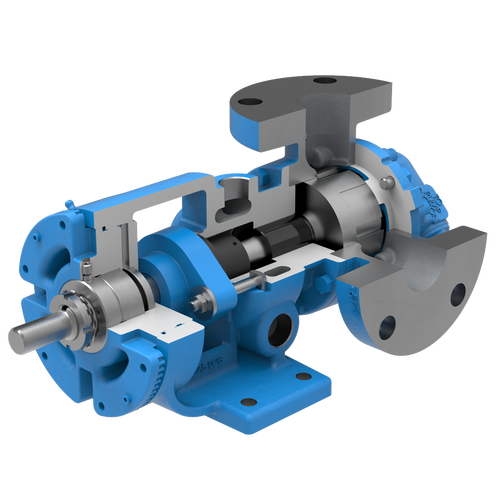

HL4227A	1.5	20	4.5	1150	150	10
K4227A	2	65	11	520	150	10

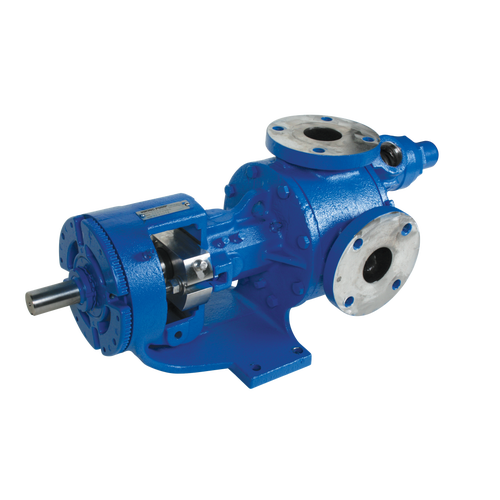

KK4227A	2	65	15	520	150	10
LQ4227A	2.5	90	20	420	150	10
LL4227A	3	110	25	420	150	10
LS4227A	3	160	36	520	125	9
Q4227A	4	200	45	350	125	9

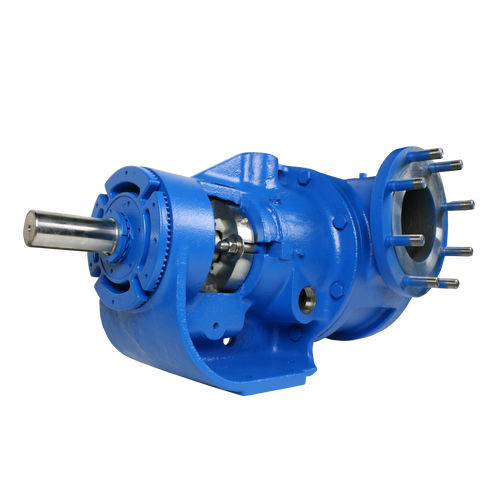

QS4227A	6	320	73	350	125	9

Photos

Rohöle

Dies ist ein sehr allgemeiner Begriff für unraffinierte Öle, die normalerweise aus dem Boden gewonnen werden. Einige Rohöle können Partikel enthalten, die von der Ölquelle oder der Fördermethode stammen. Sie gelten als entflammbare Flüssigkeiten. Rohöle werden später raffiniert und für alle möglichen Zwecke verwendet, von der Herstellung von Kunststoffen bis hin zu Benzin.
