Zahnradpumpe (Serie)

Abbreviation / Acronym

Classification

Viking Pumpenmodellreihen

Definition

Eine ältere Serie von Viking-Außenzahnradpumpen, die weitgehend durch die SG-Serie™ ersetzt wurde

Glossary Right Side Image

Was ist eine Zahnradpumpe (GP) von Viking Pump?

Die „Gear Pump“ (GP) von Viking Pump ist eine ältere Baureihe von Außenzahnradpumpen, die weitgehend durch die SG Series™ abgelöst wurde.

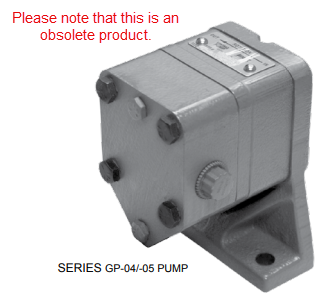

Image showing an obsolete GP Series™ gear pump.

Wie funktionieren Außenzahnradpumpen?

Außenzahnradpumpen ähneln in ihrer Förderweise den Innenzahnradpumpen, da auch hier zwei Zahnräder in und aus dem Eingriff kommen, um einen Durchfluss zu erzeugen. Bei Außenzahnradpumpen kommen jedoch zwei identische Zahnräder zum Einsatz, die gegeneinander rotieren. Ein Zahnrad wird vom Motor angetrieben (Antriebszahnrad), während das andere (angetriebene) Zahnrad mit dem Antriebszahnrad in Eingriff steht und von diesem gedreht wird.

Image showing the driver and driven gears in an external gear pump.

Wenn sich die Zahnräder aus dem Eingriff lösen, entsteht auf der Saugseite der Pumpe ein sich ausdehnendes Volumen. Dadurch entsteht ein Unterdruck, der Flüssigkeit in die Pumpe saugt. Die Flüssigkeit wird zwischen den Zahnlücken und der eng anliegenden Wand des Gehäuses eingeschlossen. Durch die Drehung der Zahnräder wird die Flüssigkeit zur Druckseite der Pumpe befördert. Die Flüssigkeit fließt nicht zwischen den Zahnrädern hindurch. Am Auslass drückt das Ineinandergreifen der Zahnräder die Flüssigkeit durch den Anschluss.
