eXtreme Positive Displacement

Eine eXtreme-Verdrängerpumpe (XPD) ist eine Baureihe von Innenzahnradpumpen von Viking Pump, die so konstruiert sind, dass sie die Anforderungen, Dokumentationsvorschriften und Prüfverfahren der Norm API 676 vollständig erfüllen.

Um mehr zu erfahren, sehen Sie sich dieses Video an.

Eine eXtreme-Verdrängerpumpe funktioniert wie jede andere Innenzahnradpumpe aus dem Angebot von Viking Pump.

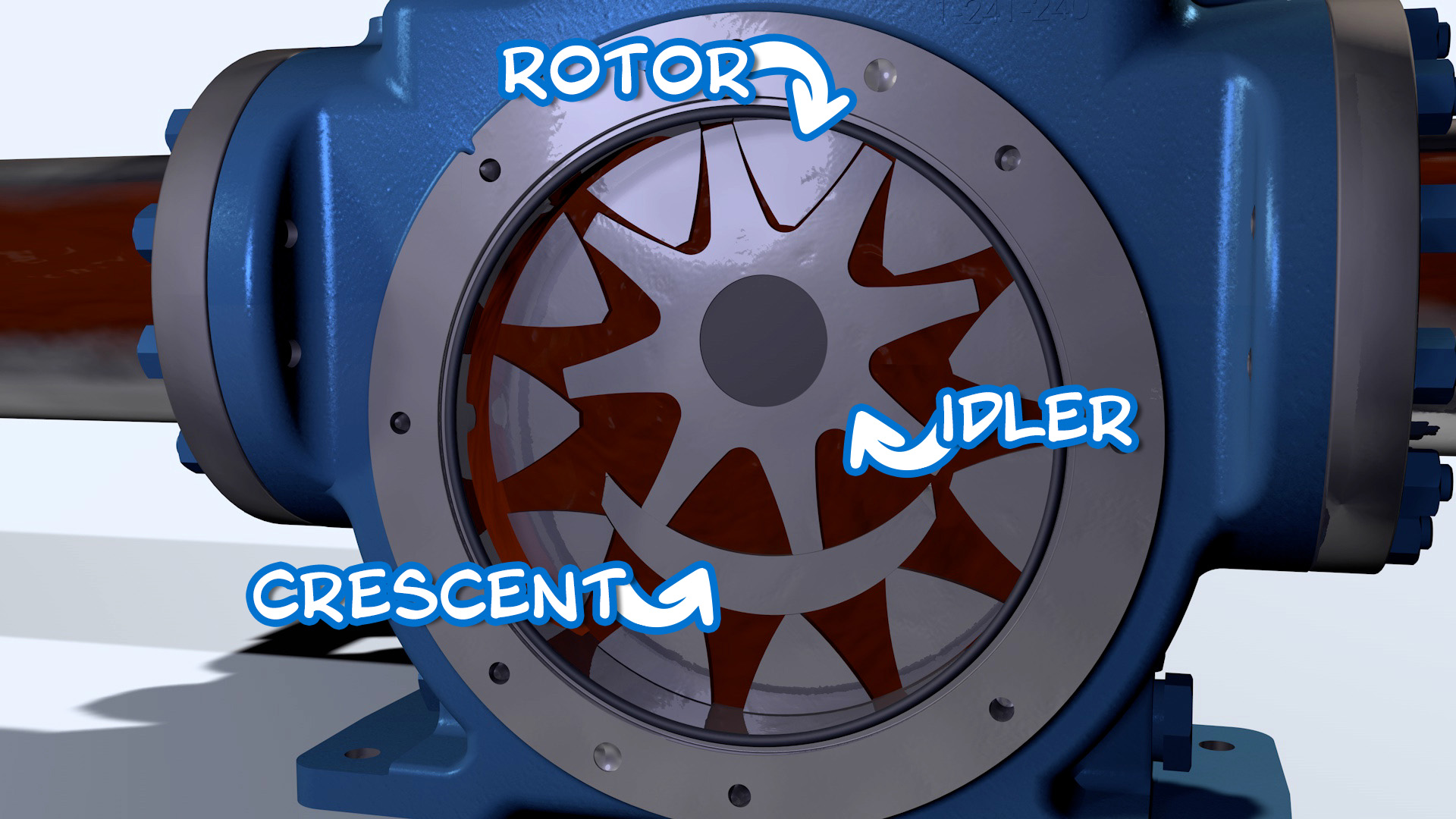

Die Flüssigkeit tritt am Ansauganschluss zwischen die Zähne des Rotorzahnrads – dem größeren äußeren Zahnrad – und des Zwischenzahnrads – dem kleineren inneren Zahnrad – ein. Die ineinandergreifenden Zahnräder von Rotor und Zwischenzahnrad bilden geschlossene Kammern für die Flüssigkeit, um die Volumensteuerung zu gewährleisten.

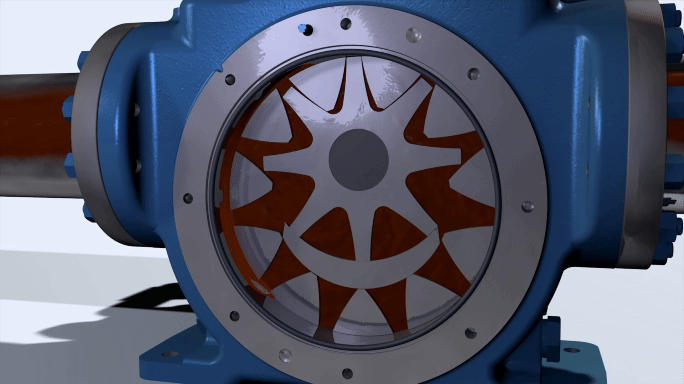

Wenn sich die Zähne aus dem Eingriff lösen, entstehen am Ansauganschluss Unterdruckzonen, die Flüssigkeit in die Hohlräume saugen. Die Flüssigkeit wird nach dem Prinzip „Zahnrad im Zahnrad“ zwischen den Zähnen eingeschlossen und fließt weiter durch die Pumpe.

Ein Rückfluss der Flüssigkeit zur Saugseite wird durch den Halbmond am Pumpenkopf verhindert, der als Dichtung zwischen Saug- und Druckanschluss fungiert. Wenn die Zähne vollständig ineinandergreifen, wird die Flüssigkeit aus den Zwischenräumen herausgedrückt und tritt aus dem Druckanschluss aus.

Da die eXtreme-Verdrängerpumpe (XPD) die Anforderungen der Norm API 676 erfüllt, eignet sie sich hervorragend für Anwendungen in der Öl- und Gasindustrie, in Raffinerien, in petrochemischen Prozessen sowie in verschiedenen Bereichen der Industrie.
